После Чемпионата Гродненской области на УКВ, получил в ЛС просьбы рассказать о своей аппаратуре. Выполняю то, что обещал.
Открываю новую ветку: "кто, на чем работает". Надеюсь, что здесь будут появляться сообщения и фото аппаратуры и антенн. По-моему это всем интересно.

Так расположена аппаратура на лоджии. Сверху- трансвертер на 2,3 ГГц (ПЧ=432МГц),
в центре- два блока на 1,3 ГГц (ПЧ=144МГц), ниже два блока питания (12 и 24 В), внизу радиатор, выполняющий роль подставки. Зимой там любят сидеть синички, пытаясь выклёвывать СМД резисторы на блоках, не закрытых экраном.

Трансвертер 5,7 ГГц. Блок-схема F6BVA. ПЧ=144МГц.
Голубой пленкой прикрыт РА, мощностью 2 Вт.

Трансвертер 10 ГГц. ПЧ=432МГц. Пока без корпуса, так как не решен вопрос по РА.
Мощность 150 мВт, надо поднять хотя бы до 1 Вт, что бы можно было работать с отражением от дождя. Со всеми "тропо корреспондентами" в радиусе 300 км, уже сработал.

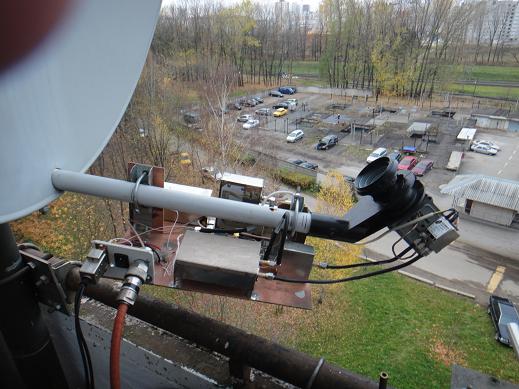

Трансвертер 24 ГГц. ПЧ=432МГц. Пока проверен на прием маяка (около 5 км) и на передачу индикатором напряженности поля и анализатором спектра.
Жду приезда EW6FS, для проведения полноценного QSO.

[EW1AA]

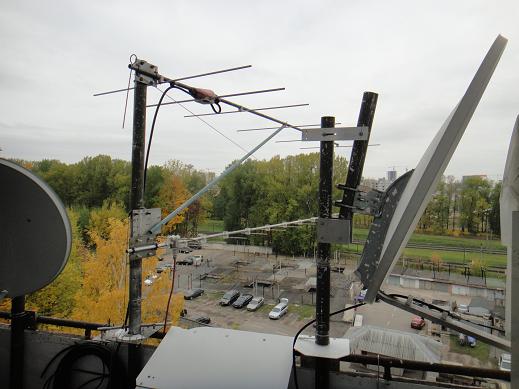

Антенны, вид с лоджии. До железной дороги менее 100м.
Деревья выше дома. Широкоугольность камеры искажает расстояния. Когда-то мой дом был крайним на западе Минска, теперь почти центр города.

Антенны, вид с земли. Слева парабола 90см с облучателем 1,3 ГГц, затем мачта с 6-ю элементной антенной на 2м и 14 элементов на 70см, которую приходится снимать, что бы не мешала параболам. Справа – парабола 60см для диапазонов 10 и 24 ГГц в "припаркованном" положении.

Моя лоджия на 8-м этаже "смотрит" на 300 градусов. Из-за изгиба дома, юг закрыт.
Рабочий азимут 245-355 градусов

Усилители мощности на 144МГц (50Вт), 432МГц (40Вт) и МШУ на 432 МГц, расположены дома.

Работаю с этой позиции с 1975года.
На крышу доступа нет .

Если будут необходимы подробности, сделаю уточнения (в том числе дополнительные фото).

73!
Сергей

[EW4VX]

Зимой там любят сидеть синички, пытаясь выклёвывать СМД резисторы на блоках, не закрытых экраном.

И как,успешно?

Я так понимаю всю СВЧ аппаратуру делали сами? Интересно всё,но для начала 23 см. Как реализовано,компоненты,облучатель,дальность с проходом и без,подводные камни...

[EW1AA]

[/quote]
И как,успешно?
[/quote]
Нет, быстро соображают, что несъедобно. Но иногда по 4-5 штук прячутся там от ветра.

Аппаратура самодельная и не только СВЧ, но и на 144 и 432.
На 23см:
приём: МШУ на ATF-10136, далее в основном блоке трансвертера – два УВЧ на ERA-3 и AG-604, фильтр на 1296 МГц, затем смеситель на двух диодах серии HSMS и ПЧ=144.
передача: вход 1Вт (144МГц), аттенюатор 10дБ, смеситель на двух диодах, фильтр, усилитель на AG604, получилось около 100мВт. Далее усилитель на базе микросхемы усилителя мощности старых мобильных телефонов (серия усилителей – PDF). На выходе около 3Вт. Затем усилитель мощности на LDMOS транзисторе от базовой станции диапазона 1800 МГц. Так как он имеет внутренние цепи согласования на рабочей частоте, пришлось "повозиться". На выходе около 25 Вт. Думаю, использование РА модулей RA18H1213, намного "упростило бы жизнь", но делал из того, что было под рукой. Поэтому и не советую это повторять.
Антенна: оффсетная парабола 90 см. Облучатель 4 элемента волновой канал. Вариант не оптимальный, но из-за нехватки места, приходится использовать параболу на трех диапазонах, меняя только облучатели.

По поводу результатов:
при отсутствии прохожденя 300-500км всегда достижимо.
Когда есть тропо, конечно намного дальше (более 1500 км).

73!
Сергей

[EW1CD]

выезд

на полевой день

[EW1GR]

[EW1CD]

я тоже

[EW4VX]

А мне нравится Клёво! Тоже так сделаю,только с зениткой - скоро с крыш всех прогонят,будем из авто свистеть!

[EW1AA]

выезд на полевой день

Не понял, кому пренадлежат эти антенны?
Все на 70см вертикальной поляризации
и на полевой день?

[EW1GR]

Это отдельная позиция для ФМ

[EW2CC]

Если их по кругу поставить, то можно и не крутить

[EW4M]

После проведения открытого Чемпионата Гродненской области по р/связи на УКВ была составлена таблица кто на чем работал в этих соревнованиях. После этого многими были приобретены новые трансиверы с УКВ диапазонами и построены антенны. На базе старой таблицы составлена новая, куда включены позывные белорусов замеченных в последние годы на УКВ. Она разослана в 3 десятка адресов, в том числе всем девяти членам УКВ комитета, с просьбой помочь ее заполнить и дополнить, т.к. мне не доступна полная информация по всей республике.
Наступило время дачного сезона, скоро Полевые дни и соревнования. Хочется систематизировать информацию чтобы продвигаться дальше.
Обращаюсь с просьбой к читателям форума подослать в личку или на мейл информацию для таблицы, которая будет постоянно обновляться, как сейчас делается с достижениями в программе DXCC - там появились хорошие сдвиги и много молодых людей.
Если есть чем поделиться в большем объеме - пожалуйста пишите здесь.
73! Казимир

[EW1AA]

Отличная идея!
Хочу предложить "модернизацию" табличы.
Считать "основными диапазонами на УКВ" : 144, 432, 1296МГц.
В этих ячейках давать подробную информацию.
Чтобы не увеличивать количество пустых ячеек в таблице,
предлагаю, вместо множества СВЧ диапазонов, ввести: "QRV on SHF".
И в этой ячейке записывать, например для EW1AA: 2,3-5,7-10-24 ГГц.
И нужны ФОТО ваших антенн!
Сегодня это так просто сделать и намного интереснее,
чем смотреть на чужие джипы, представленные в этом разделе.
73!
Сергей

[EW4M]

Сергей, спасибо.
Действительно глаза в разные стороны разбегались - сфокусируемся.
Пожалуйста еще замечания и самое главное помогите заполнить и дополнить.
Пока скорректированный вариант.
23.00 UTC добавил инфо по EW7, tnx EW7IM и EW1CD.
31 may 16.52 UTC добавил инфо по EW6, tnx EW6BA.
01 june 18.20 UTC добавил инфо по EW3, tnx EU3CZ , а также спасибо за уточнения от EW1AA и EW4EK.

[EW4EK]

У меня всё скромно:
На фото справа EU4CK, слева мой старший сын, а я с другой стороны камеры.

[EW1AA]

Вот это то, что нужно!
Юрий, спасибо!
Просьба ко всем, кто будет выкладывать фото.
Если на них присутствуют радиолюбители, пожалуйста, подписывайте.
Напимер, EW4.. _ EU4.., вместо DSCF...
Так будем знакомиться...

73!
Сергей

[EW4M]

На сегодняшний день в таблице 52 позывных.
Не хватает информации по Гомельской области- только один укв-ист!
Минск и Минская область нет обновлений.
Не верится что в бывшем центре УКВ движения- Молодечно не осталось укв-истов.
А Бобруйск- только на репитере? Да и в Гродно с августа что-нибудь изменилось по антеннам?
Таблицу регулярно по мере поступления инфо обновляю.
Из 25 локаторов заселены 14 : KO12,13,22,23,32,33,34,35,42,44,45,53,54,55.
73! Казимир

[EW4M]

Не хватает информации по Гомельской области- только один укв-ист!
Минск и Минская область нет обновлений.
Не верится что в бывшем центре УКВ движения- Молодечно не осталось укв-истов.
Из 25 локаторов заселены 14 : KO12,13,22,23,32,33,34,35,42,44,45,53,54,55.
73! Казимир

Внесены дополнения и новые позывные по Могилевской области.
Спасибо Анатолию EW7IM. Сейчас в таблице 56 позывных из 15 локаторов , добавился 43-й.
73, Казимир

[EW4M]

Не верится что в бывшем центре УКВ движения- Молодечно не осталось укв-истов.

Очень большое дополнение по Молодечно внесено в таблицу. Спасибо за труд Владимиру Ильичу EU2AA.
73! Казимир

[EW4M]

Дополнил таблицу возможных корреспондентов на УКВ из 17 локаторов Беларуси с учетом последних активностей и соревнований.
Если будут замечания и дополнения - пишите в личку.
73, Казимир
P.S. Добавил инфо по EW6EM, EW4EW и EU1ACX.

[EW4EK]

Джентльмены, на сегодняшний день для работы на 144МГц имею FT-1900R, но всё явственее чувствую, что этого недостаточно. Не говорю про антенны, просто, хочется иметь в этом диапазоне CW и SSB. Можно, конечно, купить всемодовый УКВ трансивер или что-нибудь из серии FT-8хх, но КВ у меня есть, вот я и подумываю на счет трансвертера к моему TS-480. Никогда с этим вопросом не сталкивался, может быть есть форумчане с опытом, которые могут что-то подсказать и посоветовать? Может быть, кто-нибудь может предложить что-либо купить "приятное по форме и содержанию", которое сможет работать с моим TS? Можно в л/с. )

[EU2Q]

вариантов много
- делать самому
- купить подобное http://doolru.org.ua/forum/viewtopic.php?f=13&t=26 и довести до ума ( изделие далекое от совершенства)
в первом случае нужны прямые руки приборы и элементная база
во втором случае то же не так просто и дешево

если самоделка сделана по всем правилам на отличных элементах она работать будет не хуже фирменного аппарата
себестоимость при этом то же будет не малой

все же лучше купить готовый укв трансивер если просто нужно работать в эфире, если нравится сам процесс конструирования - то делать самому

[ew3aa]

[attachment=0]DSCN0924a.jpg[/attach
Дома FT847 +LNA+250w
Вот где-то так

[EW7T]

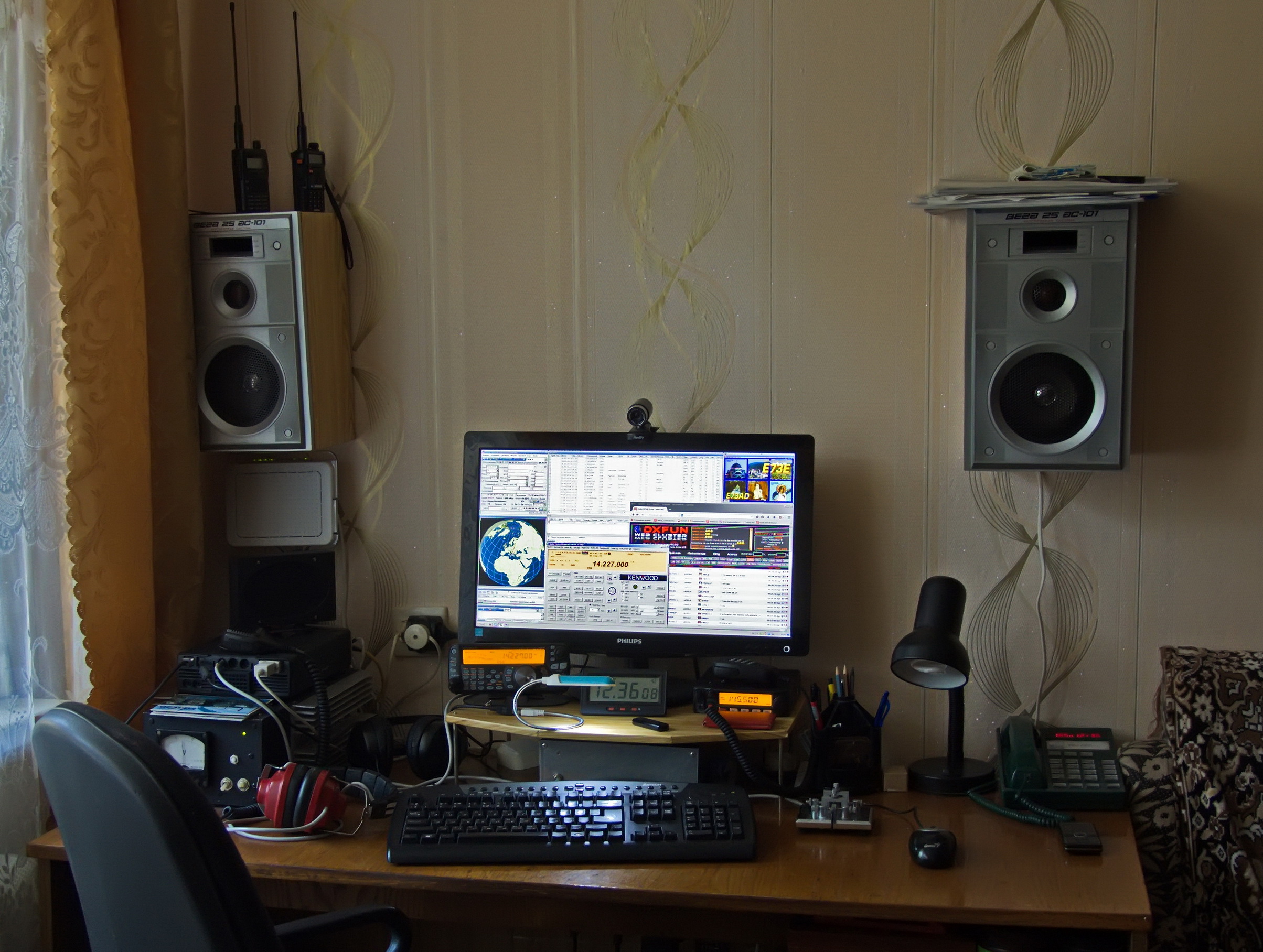

Чтобы не умерла нормальная ветка, открытая EW1AA, публикую своё.

[EW7T]

Ну и ещё, что собственно мне и другим нравится- вид с крыши шэка (кругом открыт горизонт). Высота ант. над уровнем 230м, в Могилёве макс. высота земли 190м.
