EU2AA4B Глава 3 Вспомогательные устройства
-
60W SDR-трансивер на 4 диапазона V.4 144, 432, 1296 и 2300 МГц
-

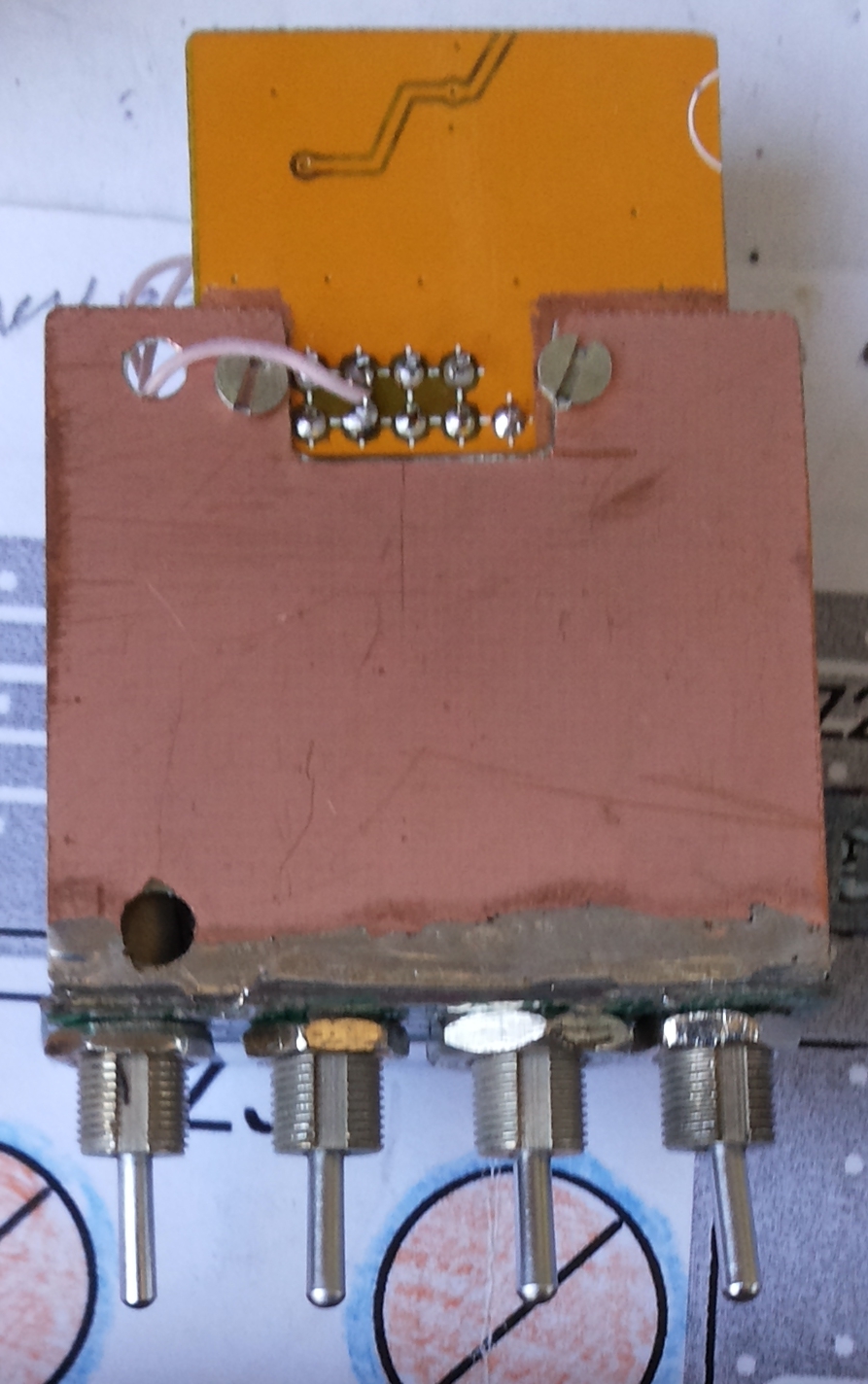

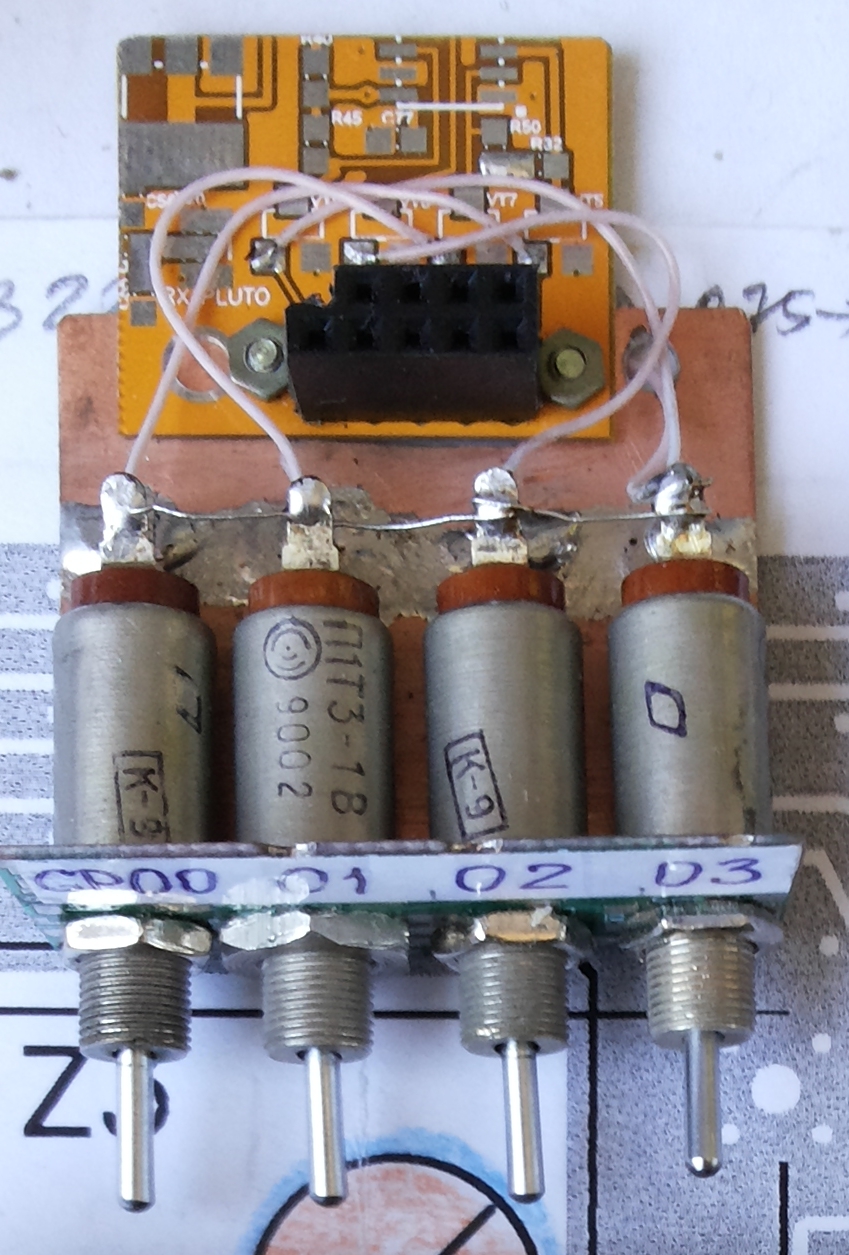

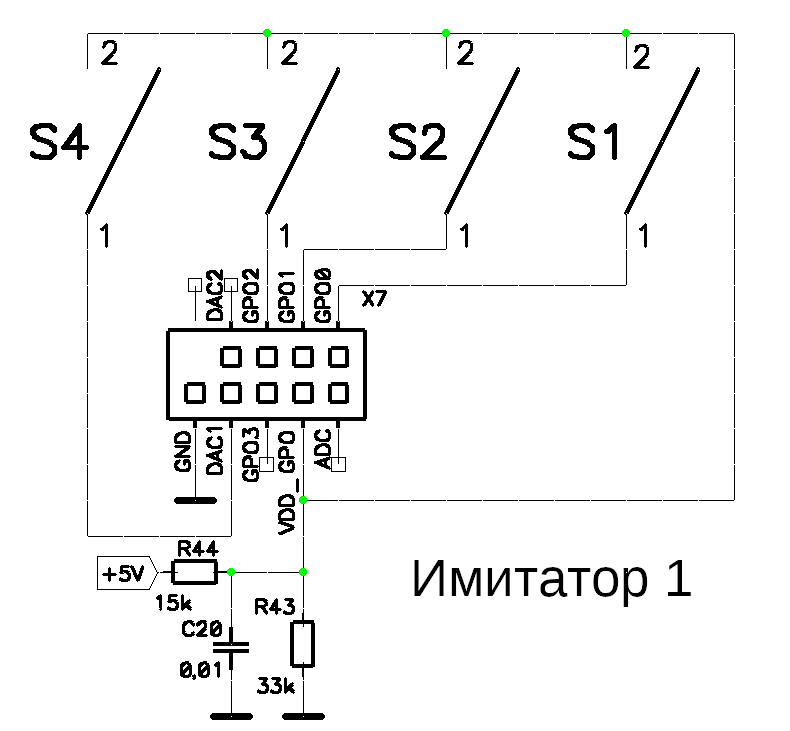

1. Имитатор 1
Имитирует PLUTO при настройке платы 4ВК4

*изготовлен на обрезках плат
GERBER-файлы здесь
-

-

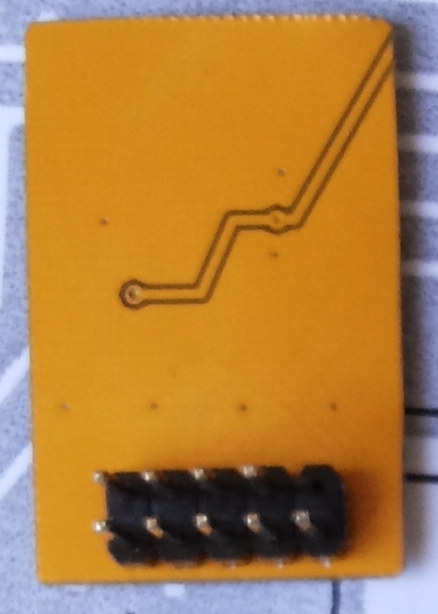

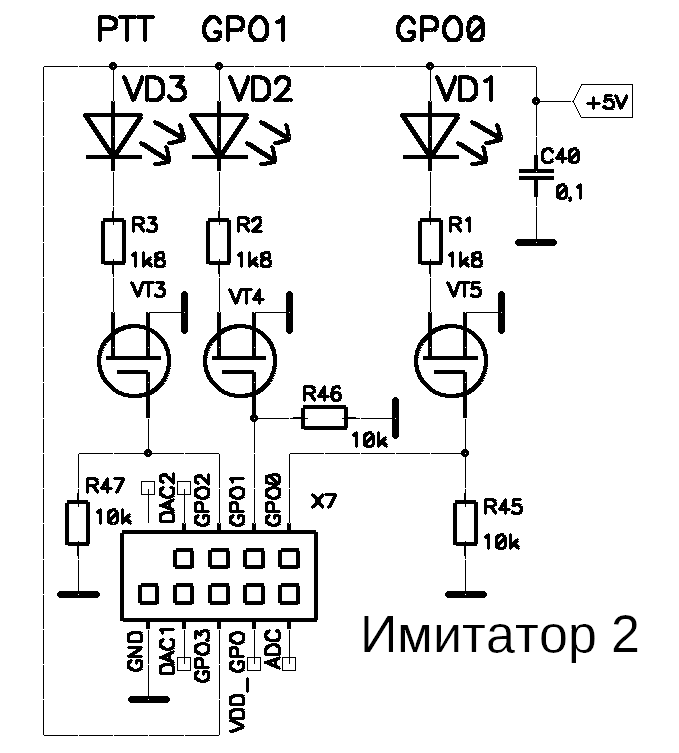

2. Имитатор 2
Имитирует 4BK4 при тестировании платы PLUTO

Транзисторы BSS138, либо аналогичные.
-
*будет дополняться

[EU2AA]

3. Импульсный драйвер,
(ссылка на оригинал: http://f6csx.free.fr/driver_pulse/driver_pulse.htm)
Расширил диапазон частот с 2ГГц до 6ГГц, а возможное напряжение питания на исследуемый УМ в пределах от +9В до +60В.
Импульсный драйвер (ИД) предназначен для отладки ВЧ усилителей мощности (УМ) в диапазоне от 20 до 6000 МГц. Он включается между ВЧ-генератором и тестируемым УМ.
Эта система позволяет использовать УМ в импульсном режиме с малым рабочим циклом, то есть в течение очень короткого времени по сравнению с периодом повторения.
Импульсный режим заключается в периодическом срабатывании устройства в течение очень короткого времени.
Отношение между временем работы и периодом T (обратным частоте) называется рабочим циклом (РЦ) и обозначается α (рабочий цикл D в англоязычной литературе). Это безразмерное число от 0 до 1, часто выражаемое в процентах.
Возьмем, к примеру, УМ 60Вт, потребляющий 5 А при 24 В. Мы заставим его работать в импульсном режиме на частоте 100 Гц и РЦ=10%. При этом УМ выдаст 6Вт, потребление тока составит 0,5А.
Преимущества:
- можно использовать маломощный источник питания с ограничением по току;
- средняя мощность будет очень низкой;
- ток потребления снизится в 10 раз;
- резко снизится нагрев;
- снизится риски во время регулировки.

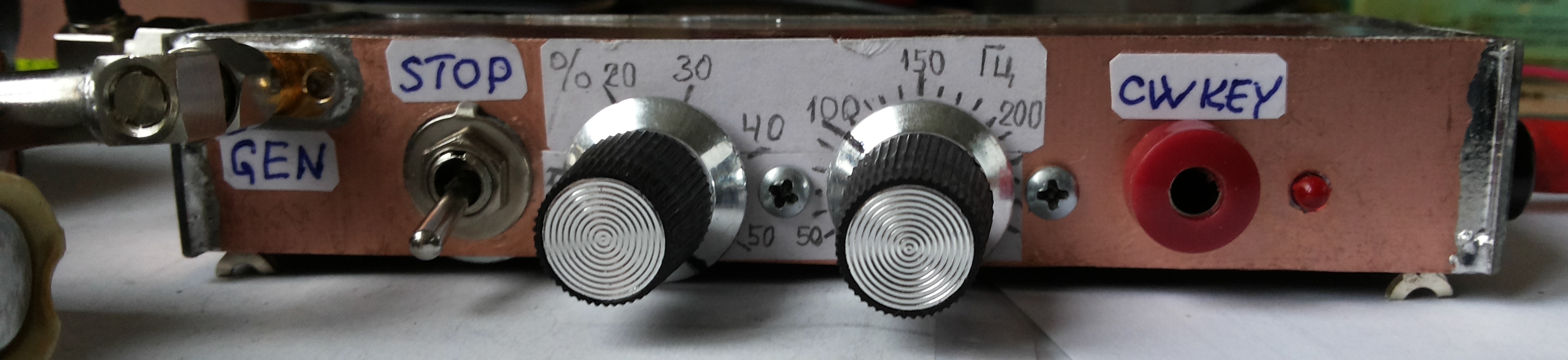

Образец
изготовлен из обрезков плат, силовая часть вырезана резаком

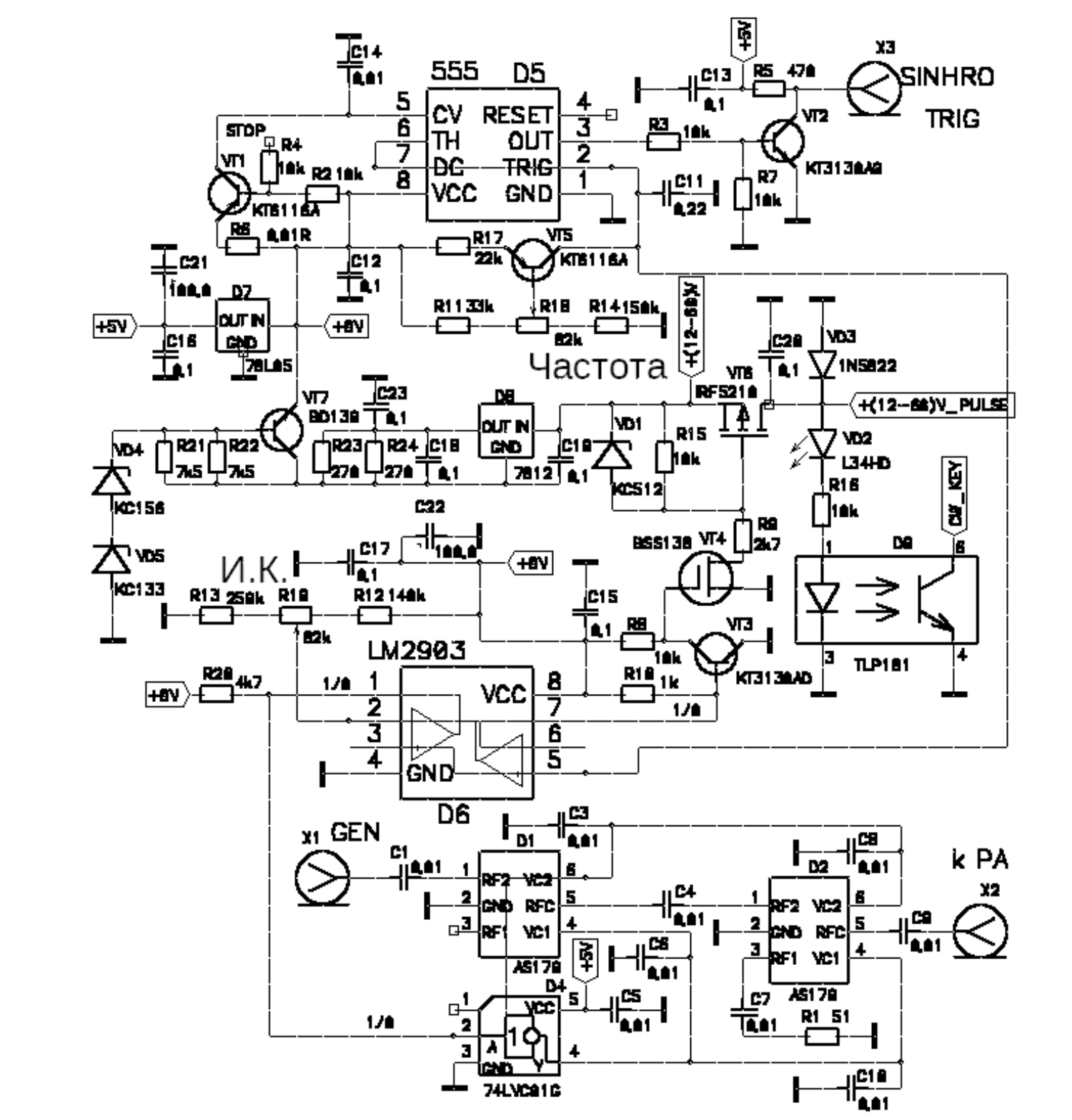

Электрическая схема

Достигнутые параметры
Проверен при напряжение питания на исследуемый УМ в пределах от +9В до +60В
Ток потребления холостого хода - от 8 до 50мА, зависимо от напряжения питания
Ток в нагрузку МАКСИМАЛЬНЫЙ - 40А
Коммутатор:
- диапазон частот от 20 до 6000 МГц
- затухание ОТКРЫТОГО канала - минус 0,9dB
- затухание ЗАКРЫТОГО канала - минус 32dB
Напряжение стабилизатора D7 78L05 - +5,05В
Настройка
При правильном монтаже ИД работает сразу

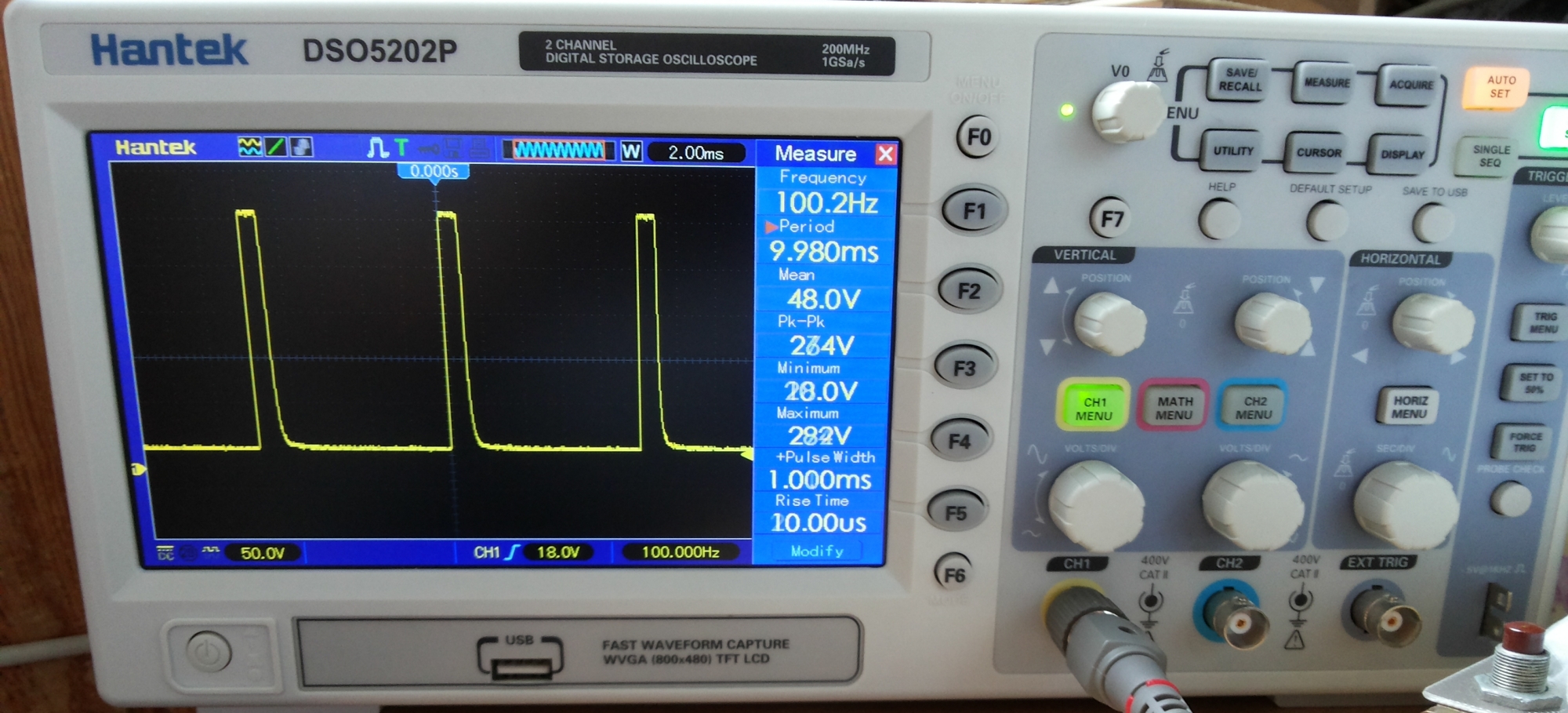

Пришлось подобрать резисторы R11 - R14, используя осциллограф:
R11-1206-33k,
R12-1206-140k, 120k и 20k последовательно,
R13-1206-259k, 220k и 39k последовательно,
R14-1206-150k,
- перестройка частоты - от 48 до 240 Гц,
- перестройка рабочего цикла - от 5 до 50 %

-
РЦ=5%

РЦ=10%

РЦ=50%

-
Перевод статьи F6CSX

F6CSX_ru.pdf

(1.24 МБ) 382 скачивания

[EU2AA]

Вчера пришлось настраивать УМ от напряжения питания +13В,
а завтра собираюсь настраивать УМ от напряжения питания +50В,
поэтому пришлось дорабатывать Импульсный Драйвер.
Проверил при напряжение питания на исследуемый УМ в пределах от +9В до +60В.
-
Откорректировал предыдущее сообщение.

[EU2AA]

Перевод статьи F6CSX https://eu2aa.com/pdfs/F6CSX_ru.pdf
Настройка анализатора спектра для работы с ИД (анализаторы HP или Agilent):
1- MENU FREQUENCY
Установите центральную частоту на рабочее значение (частота RF)
2- MENU SPAN
Переключитесь на ZERO SPAN
3- MENU TRIG
Включите EXTERNAL
Соедините кабелем с двумя BNC вход TRIG input анализатора с выходом СИНХРО ИД.

4- МЕНЮ SWEEP
Установите время сканирования (Scanning Time)
равным 10мсек., чтобы увидеть ОДИН период,
равным 20мсек., чтобы увидеть ДВА период,
равным 30мсек., чтобы увидеть ТРИ периода.
5- МЕНЮ АМПЛИТУДЫ
Отрегулируйте опорный уровень с учетом измеряемой мощности и затухания соединителя, кабелей и любых подключенных аттенюаторов.
Предварительная калибровка - обязательна.
Установите увеличенный масштаб, по возможности 1 или 2 дБ на квадрат.
6- МЕНЮ BW
Установите максимально широкую полосу пропускания, (ResBW=5МГц, VideoBW=3МГц), чтобы не пропустить какие-либо выбросы или помехи, которые могут возникнуть при установлении импульса.
Если в анализаторе есть следящий генератор (tracking generator), его целесообразно использовать вместо ВЧ-генератора.

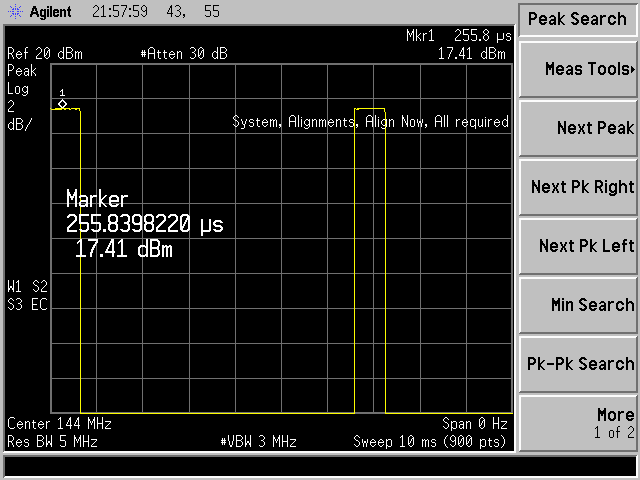

Мы видим, что Пиковая Мощность равна его номинальному значению, но его средняя мощность очень низкая, что приведет к резкому снижению нагрева, потребления и рисков во время регулировки.

-
Вращение ручек ЧАСТОТА и Рабочий Цикл на показания ПИКОВОЙ выходной мощности НЕ ВЛИЯЮТ, только на потребление тока УМ и нагрев радиатора УМ.
