Антенная решетка 2R_8V_48D на 432МГц

[EU2AA]

Владимир Ильич !!! Только есть просьба, вы хоть для народа чертёжики сделайте, кто то повторит и спасибо скажет. 73! Сергей ex.EU2A, UC2CBT Site Admin QRZ.BY

Антенная решетка 2R_8V_48D на 432МГц

За основу взята антенна DL7KM.
1 Согнул вибратор DL7KM 1шт. на шаблоне из куска фанеры.

Директоры

Директоры - Ø4мм, траверсы — Ø12мм, площадки крепления к стойке - 60х60х2мм
D1=312мм
D2=310мм
D3=312мм
Директоры посадил на термоусадку в отверстия в центре траверсы.
Согласующее устройство

*Форум больше не пускает, подробное описание здесь https://beta.observablehq.com/@eu2aa/2r_8v_48d-432

[EW2CC]

Владимир Ильич, спасибо !

Форум больше не пускает

Это как ???

[EU2AA]

Владимир Ильич, спасибо !

Форум больше не пускает

Это как ???

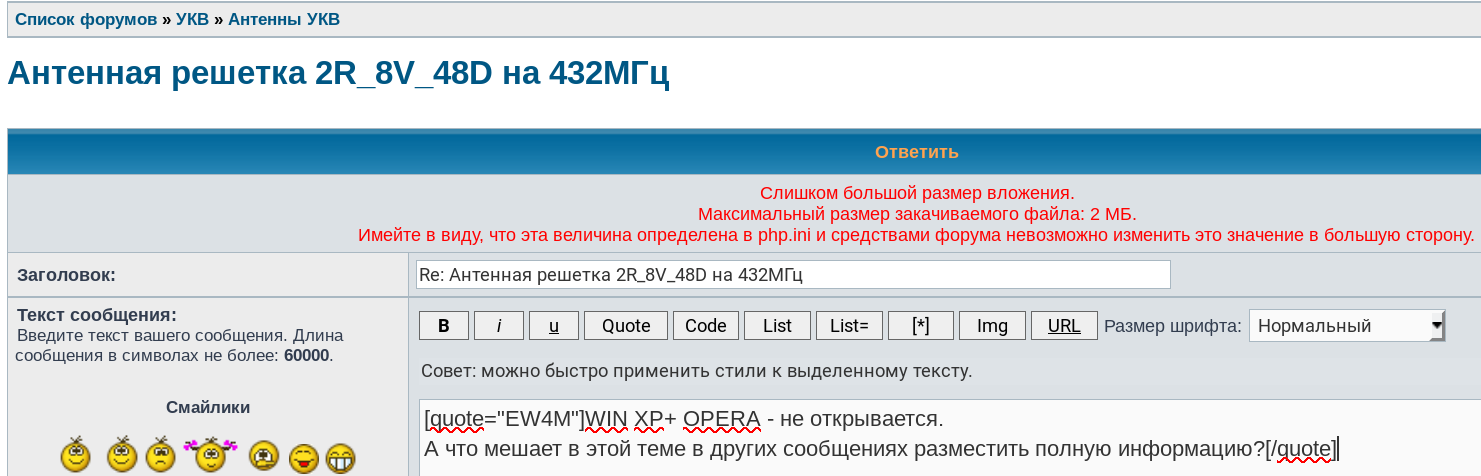

Ограничения по качеству изображений и их количеству - 4 рисунка

[EW1CD]

Спасибо, но ссылка не открывается

[EU3AI]

Нормально открывается

[EU8R]

Нормально открывается

Но не сохраняется...

[EW1CD]

не,не открывается

[EW4M]

WIN XP+ OPERA - не открывается.
А что мешает в этой теме в других сообщениях разместить полную информацию?

[EU2AA]

WIN XP+ OPERA - не открывается.
А что мешает в этой теме в других сообщениях разместить полную информацию?

уже писал: http://qrz.by/forum/viewtopic.php?f=49& ... 539#p71507
не пущает ...

1. Если ужимать фото, то разглядеть многое будет трудно.
2. Зачем "ужимать", если у меня на сайте eu2aa.com нет ТАКИХ ограничений?

попробуйте Вы сами, как Админ, может у Вас получится

[EU4A]

... Если ужимать фото, то разглядеть многое будет трудно...

Владимир, Advanced JPEG Compressor вам в помощь...

[EU2AA]

Нормально открывается

Но не сохраняется...

Сергей,
замечено верно, ЦЕЛИКОМ не сохраняется, т.к. простейшие ОС, типа Виндовсов не потянут формат OBSERVABLE.
Виндовсы Ваших компьютеров сами отвергают сохранение.

1 Почему я использую сайт OBSERVABLE ?
Потому что он предоставляет возможность размещения динамических характеристик, например, параметры алтаевских спиральников:
https://beta.observablehq.com/@eu2aa/alt144#gr
https://beta.observablehq.com/@eu2aa/alt432#gr
на 1296
https://beta.observablehq.com/@eu2aa/mtk1300-20#gr
на 2300
https://beta.observablehq.com/@eu2aa/kf2320#gr
облучатель для Es'Hail-2
https://beta.observablehq.com/@eu2aa/n-n-n-n-2-4-10-4 и проч.

2 Но если меня заинтересовала конкретная техническая информация, то я обычно открываю тестовый файл, присваиваю ему имя и копирую туда поочередно текст и картинки. Не всегда все, а только те, что интересны.
Такой файл легко открывать, даже редактировать, вносить свои данные, распечатать и т.д.

Проблемы с сохранением возникнут все равно, но только в части динамических характеристик.
Вверху, справа, есть ряд опций, например можно сохранить в виде рисунка .PNG, и др.
В текстовом файле также можно сохранить ссылку.

*чтобы перейти в начало, нажмите мой позывной с именем,
каталоги - кнопка коллекции ...

[EU8R]

Владимир, спасибо. Я так и сделал. Надергал интересующие меня картинки и сохранил. Посетил Вашу страничку - много узнал познавательного для себя. Был приятно удивлен количеством изготовленного Вами оборудования.
Успехов. Будем ждать новых публикаций...

[EW2GG]

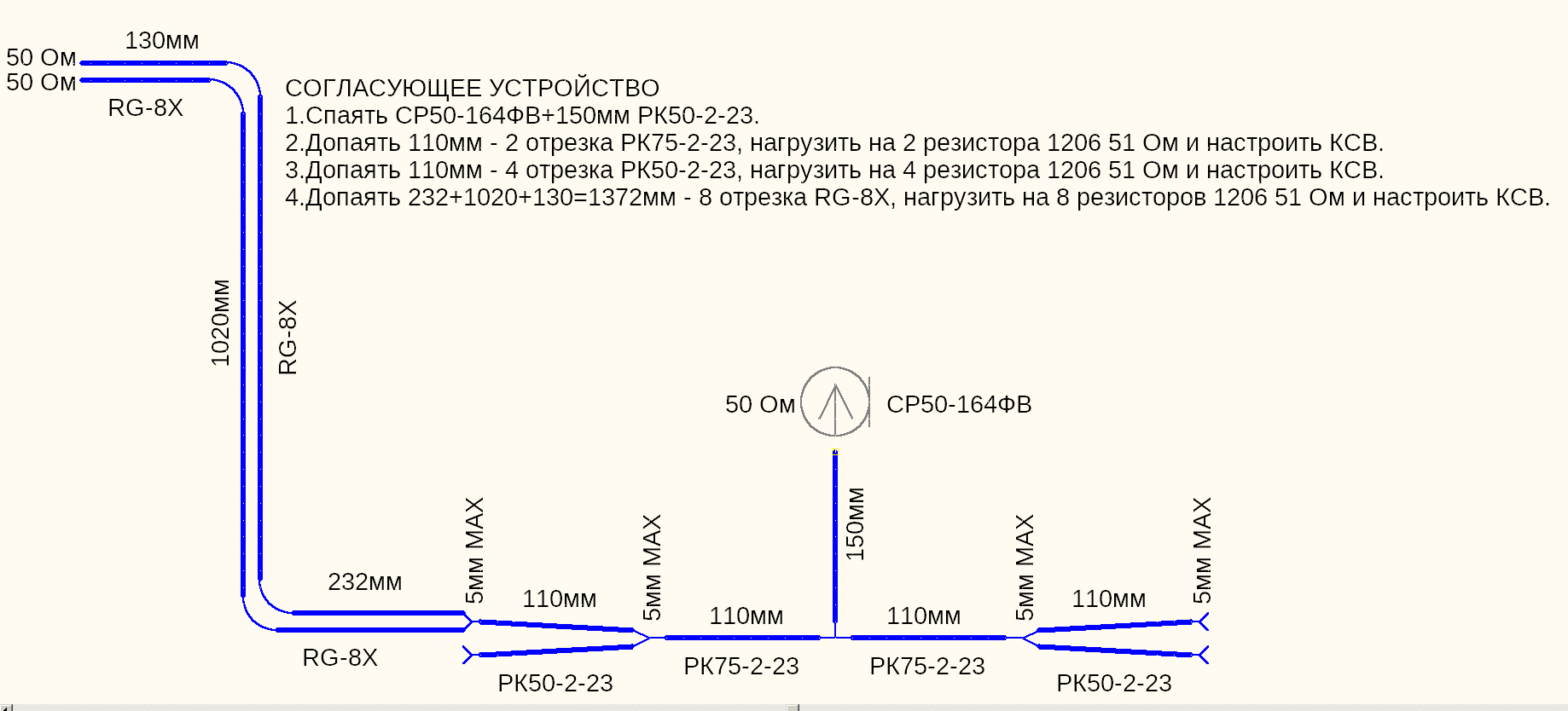

Прошу не кидать тапками за вопрос. В согласующем , в 4-ой позиции написано "допаять 232 + 1020 + 130 = 1372мм." Три отрезка.... А можно ли одним куском? Просто спросить более не у кого....

[EU2AA]

Прошу не кидать тапками за вопрос. В согласующем , в 4-ой позиции написано "допаять 232 + 1020 + 130 = 1372мм." Три отрезка.... А можно ли одним куском? Просто спросить более не у кого....

Здравствуйте, Геннадий!
Именно ОДНИМ куском! Цифры просто показывают какую часть ОБЩЕЙ длины вести горизонтально, какую вертикально.

[EW2GG]

Расстояние от рефлектора (сетки) до вибратора не изменялось (как в оригинале антенны DK7KM)?

[EU2AA]

Расстояние от рефлектора (сетки) до вибратора не изменялось (как в оригинале антенны DK7KM)?

DL7KM - владелец патента, это как тип антенны, модификаций множество,
у меня это расстояние = 253мм.

[EW2GG]

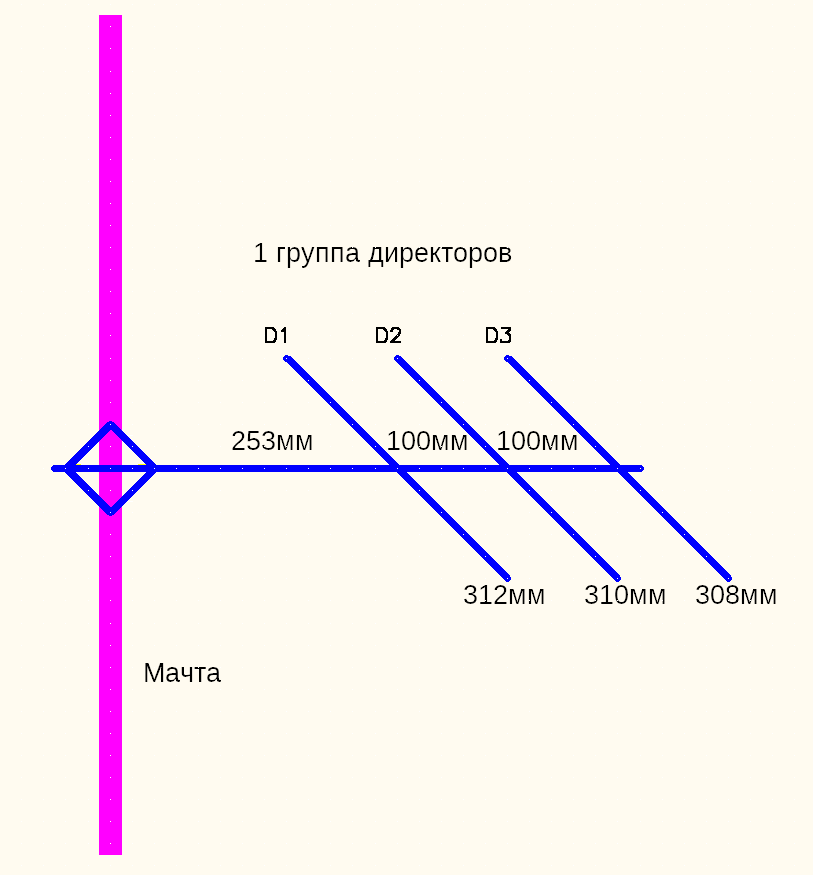

Раз нет точного чертежа одиночной антенны, то уточняю размеры.
рефлектор - вибратор = 253 мм
вибратор - 1-й директор = 253 мм
1-й директор - 2-й директор = 100мм
2-й директор- 3-й директор = 100 мм.

Кабель длинной 150 мм (припаян к СР-50) - это РК-75?

[EU2AA]

Раз нет точного чертежа одиночной антенны, то уточняю размеры.
рефлектор - вибратор = 253 мм
вибратор - 1-й директор = 253 мм
1-й директор - 2-й директор = 100мм
2-й директор- 3-й директор = 100 мм.

Кабель длинной 150 мм (припаян к СР-50) - это РК-75?

1.Вы правы, такого чертежа не хватает.
Нарисовал и прилагаю.

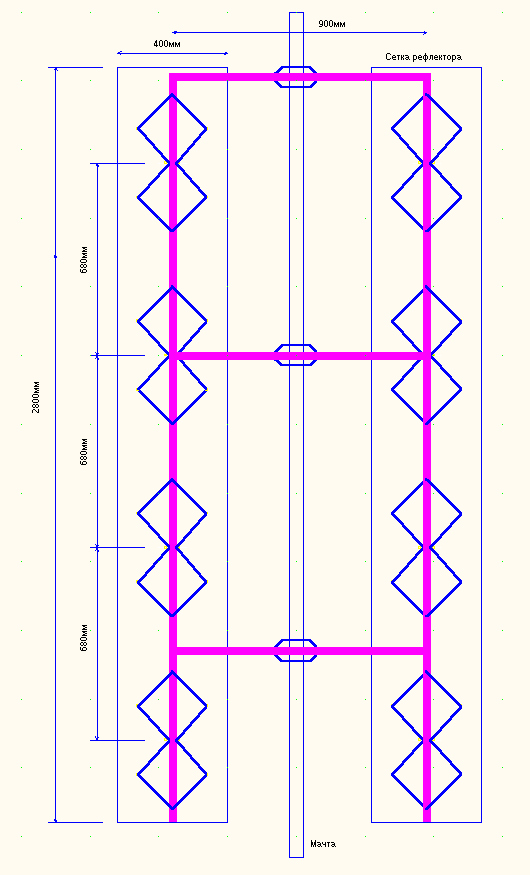

Все 8 вибраторов привинчиваются винтами М4 СПРАВА на вертикальные стойки каркаса — 2 профиля 30х15мм, плоской стороной вбок.
Можно и слева, но тогда тоже ВСЕ.
Это существенно, иначе нарушится фазировка!

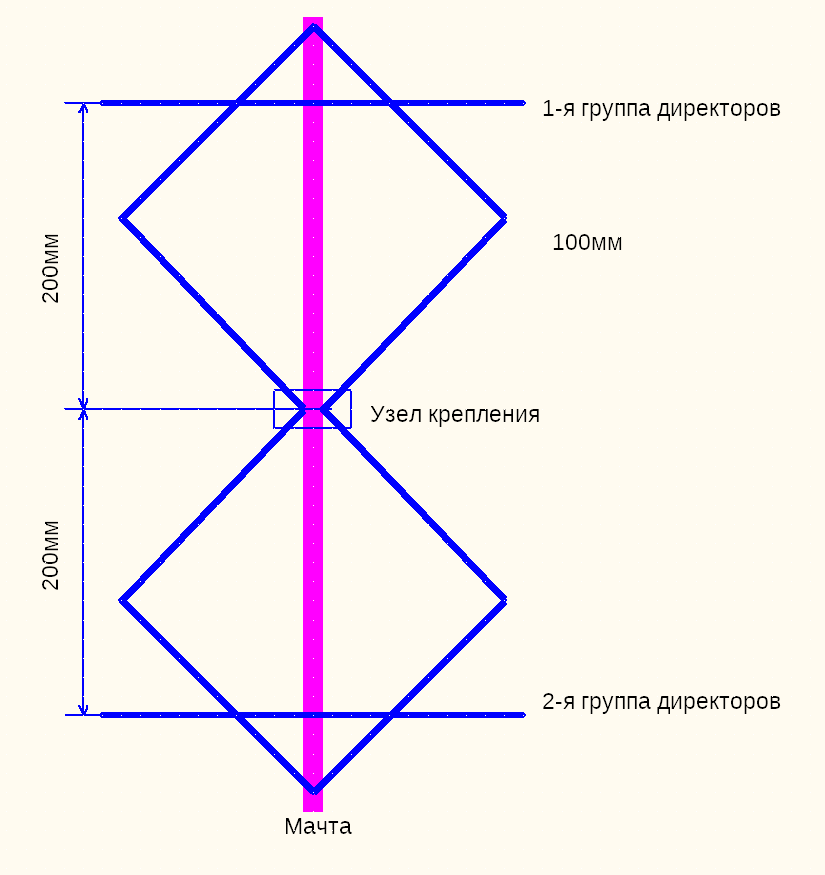

Размещение по высоте согласно эскиза

Винт посередине и два винта сбоку, чтобы оргстекло не треснуло - накладка- сталь 2мм.

Все траверсы с директорами привинчиваются винтами М4 также на вертикальные стойки каркаса согласно эскиза

Нужно соблюсти размер 200мм.
Для каждого вибратора.

Хотя вибратор и директоры находятся на разных уровнях, но в разрезе расстояния равны:
рефлектор - вибратор = 147 мм
вибратор - 1-й директор = 253-147=106 мм
2.Кабель длинной 150 мм (припаян к СР-50) - это РК-50-2-23.
Про это на схеме согласования в п.1

[EW2GG]

Спасибо! Теперь можно ваять сию конструкцию! Еще есть вопрос по монтажу решетки на мачте.
Допускается ли монтаж данной конструкции в внутри стека из 4-х антенн типа "волновой канал" на 144 МГц, вроде бы как место позволяет. И будут ли взаимные отрицательные влияние друг на друга?

[EW2GG]

Сетка рефлектора с какой стороны крепится к стойке каркаса?
Отверстие отлежащее от вибратора 147 мм - это отверстие по центру стойки каркаса (со стороны 30 мм)?

[EU2AA]

Сетка рефлектора с какой стороны крепится к стойке каркаса?

С наружной, т.е. с задней стороны. Самая последняя операция сборки.

Отверстие отлежащее от вибратора 147 мм - это отверстие по центру стойки каркаса (со стороны 30 мм)?

Да, среднее отверстие в полосе оргстекла 30мм вибратора в отверстие по центру стойки каркаса.

Полоса оргстекла 30мм выступает через сетку рефлектора, придется либо делать прорези в рефлекторе, либо отрезать лишнее от полосы оргстекла. Запас я предусмотрел на случай регулировки, но он не потребовался.
Укоротил

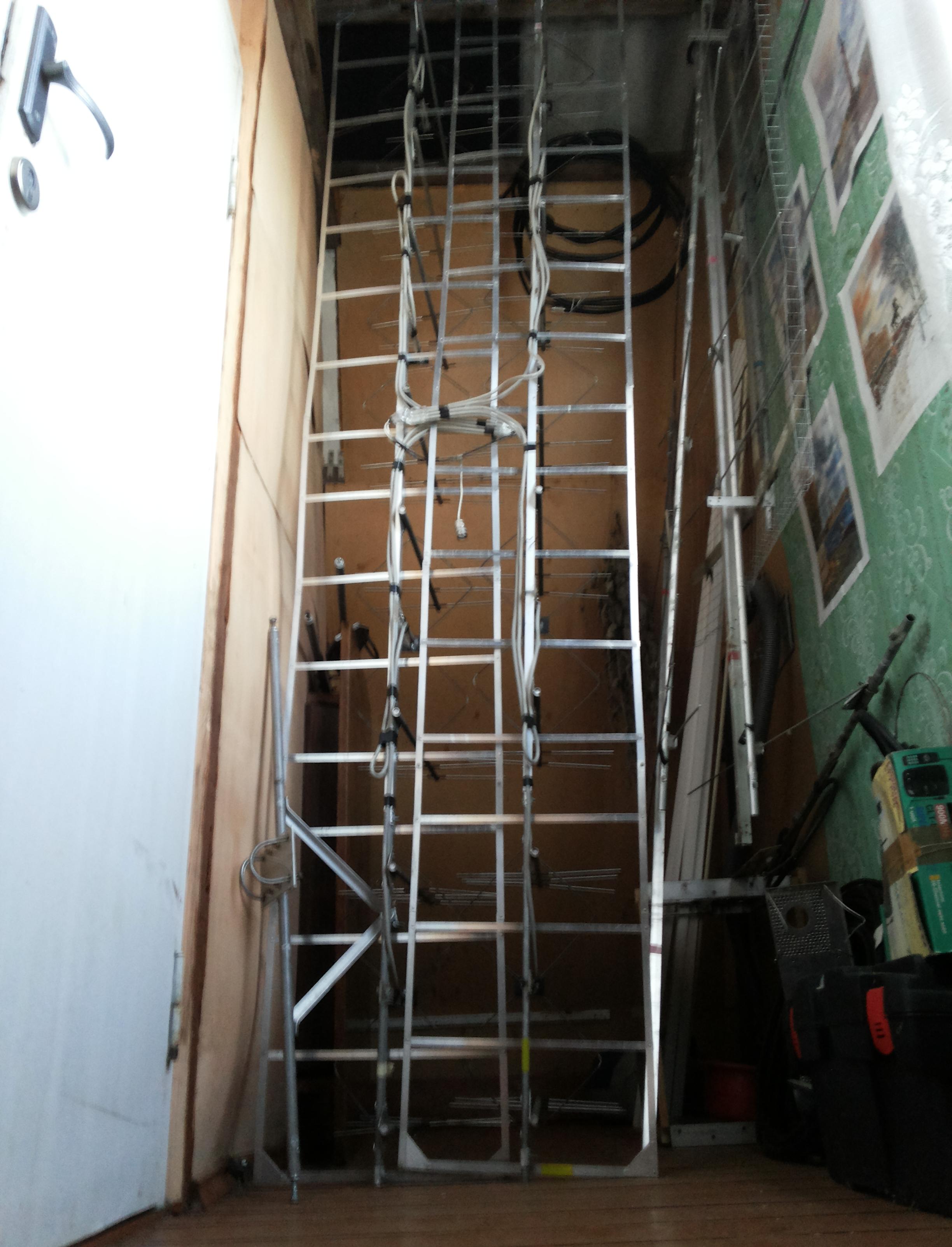

Антенна на зимней консервации.

Отвинчены три поперечные части каркаса, а вертикальные группы антенн просто сняты и установлены в вертикальном положении (чтобы не повалились и не мешали).
Можно увидеть укладку кабелей, прочие мелочь.

[EU2AA]

Допускается ли монтаж данной конструкции в внутри стека из 4-х антенн типа "волновой канал" на 144 МГц, вроде бы как место позволяет. И будут ли взаимные отрицательные влияние друг на друга?

Отрицательные влияния будут.
ДН исказится сильно, у обоих антенн, даже если многократно настраивать каждую по очереди. Ведь частоты 144 и 432 кратные!
Такие "совмещения" возможны лишь для простых антенн, где можно все стерпеть.




[EW2GG]

Если использовать материал для директоров трубку 6 мм - размеры расстояний останутся прежними? А то вороны тяжеловаты для 4 мм толщины.

[EU2AA]

Если использовать материал для директоров трубку 6 мм - размеры расстояний останутся прежними? А то вороны тяжеловаты для 4 мм толщины.

Длины директоров нужно уменьшить на 2мм.

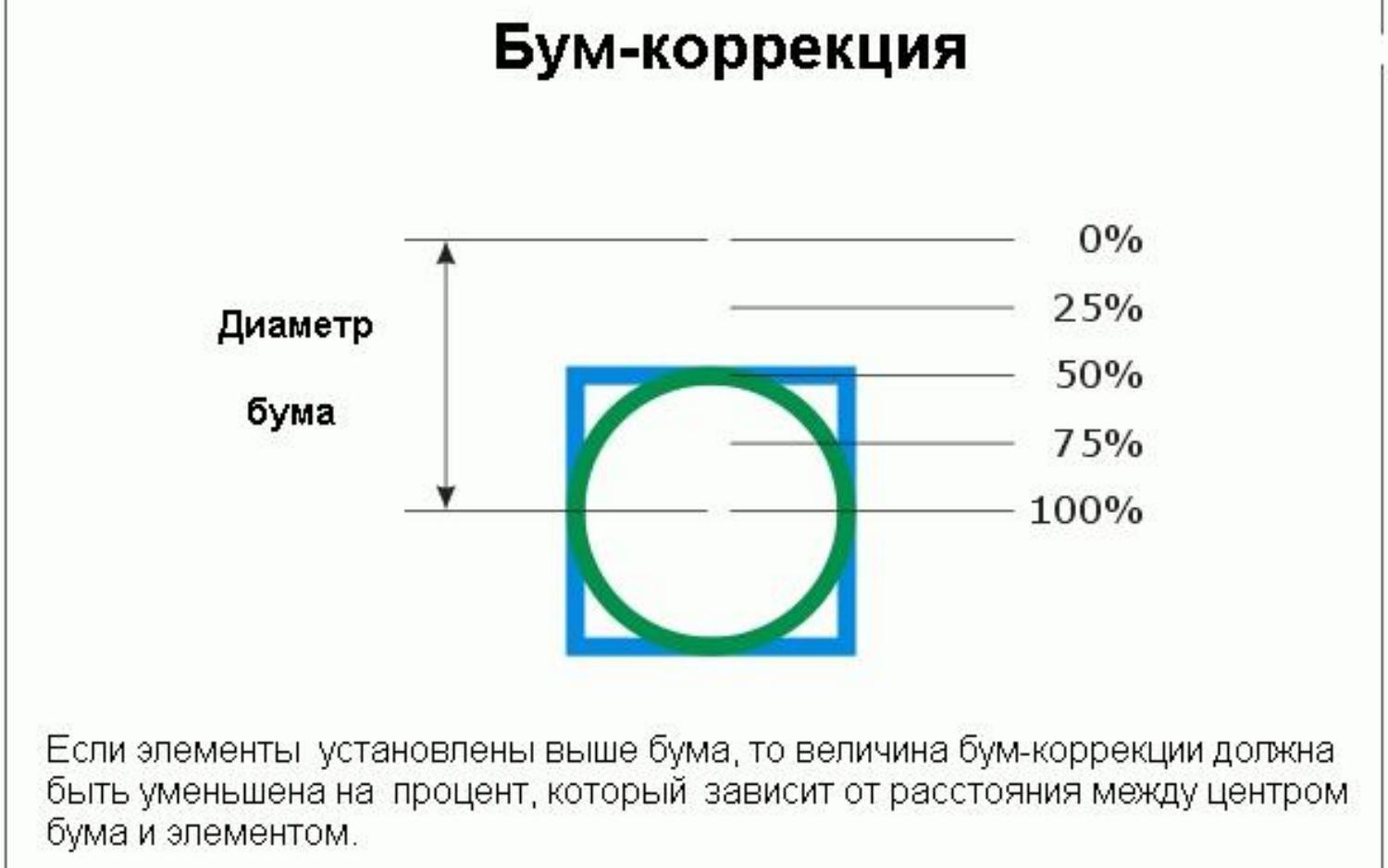

Если поиграть с вариантами крепления,то использовать

[EW2GG]

Что бы не открывать новую ветку, спрошу здесь. В варианте на 144 МГц данной антенны. Материал для вибратора алюминиевая трубка 15 мм. Можно ли использовать полосу той же ширины?
