АНТЕННЫ КВ

[EW4W]

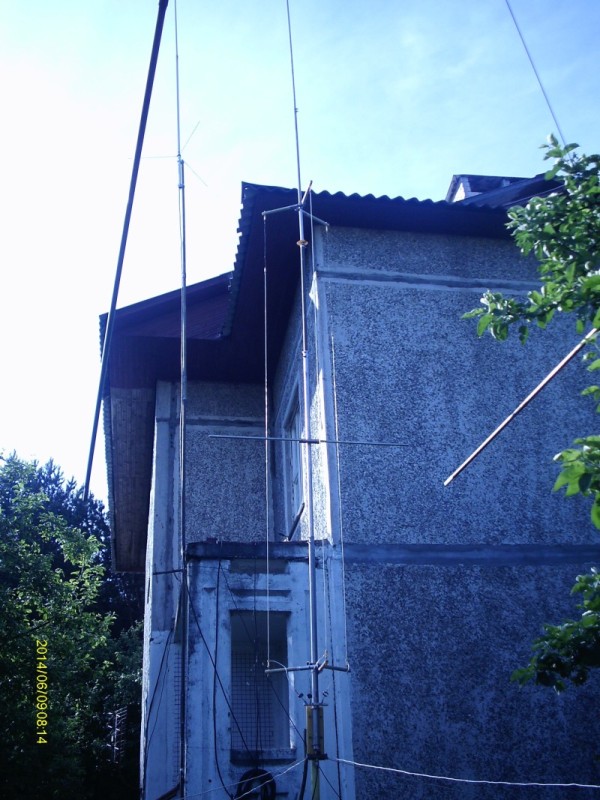

Все последнее время что-то все делают, решил и я немного добавить разнообразия в свою жизнь. Работа вертикальных Дельт на 20 м и 15 м на высоте верхней точки порядка 6 м над землей меня что-то не сильно впечатлила. Решил попробовать сделать себе вертикал. Последний вертикал, который я делал - это "морковка" UW4HW в 1974 году (всякие четвертушки и J-антенны не в счет). Сначала думал сделать "Заземленный Ground Plane на диапазоны 14, 18, 21 24, 27 и 28 МНz" http://dl2kq.de/ant/3-28.htm. Потом был в мыслях еще какой-то вертикал, но в итоге я решил остановиться на многодиапазонной вертикальной антенне VMA-7 конструкции UT1MA http://www.cqham.ru/ant_ut1ma.htm. Правда, решил попробовать сделать ее укороченный вариант - VMA-5 (14-28 MHz). И вот, что у меня получилось:

Это, ее временное место. На этой неделе планирую установить антенну на постоянное место и поднять ее метров на пять над землей. Но даже в таком положении получились довольно неплохие параметры - КСВ на диапазонах 18-28 МГц меньше 2, на 14 МГц - в районе 2,3-2,5. Антенный тюнер TS-440 без проблем все вытягивает. Да антенна еще не настраивалась...
Если все получится нормально - буду приступать к варианту VMA-7.

[EU3EU]

Можно по подробнее(фото) "подшипника" растяжек?

Сфотографирую, когда опущу в очередной раз. Тяжко! :)

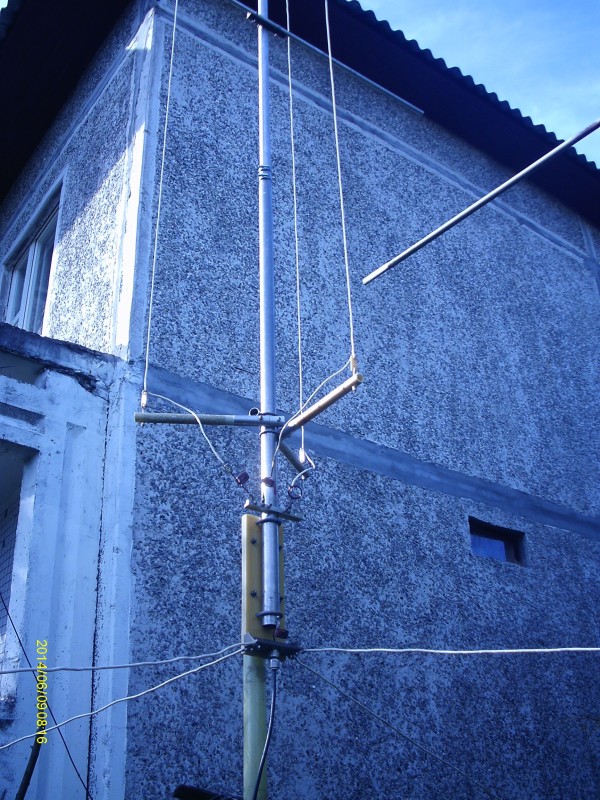

Пока что только фотка снизу на мобильник.


Конструкция примерно понятна: четыре ролика, два на 35мм, два на 20мм. Маленькие на узких сторонах бруска 50х60, под один из них прокладка, чтобы добить недостающие 5 мм до стенки ПВХ переходника. Большие - на широкие стороны, ничего подкладывать не пришлось.
На всё это надет ПВХ переходник 124/100 мм, в нём внутри замечательная достаточно широкая фаска, на которую опираются верхним краем ролики. Переходник, получается, свободно на этих роликах вращается.
Толщина пластмассы порядка 3 мм, так что оттяжки держатся замечательно, не деформируя переходник. Оттяжки из веревки в полиэтиленовой обёртке, они заметно пружинят, прекрасно амортизируя порывы ветра.
При желании стенку ПВХ трубы в месте крепления оттяжек можно усилить, но и так две недели простоит.

[EW4VX]

Конструкция примерно понятна...

Спасибо,думал о похожей конструкции,хотел убедиться что будет достаточно прочно.

[EU3EU]

Может, кто-то не знает про RBN и его несомненную полезность при оценке прохождения или эффективности антенн.

Сегодня ночью проход был не сильный, но стабильный, без особенных QSB. Решил я оценить F/B антенны с помощью reverse beacon network. Стал в дальний уголок диапазона 17м, чтобы поменьше меня обнаруживали и звали, и стал давать телеграфом CQ на медленной скорости. Сначала направив антенну на 310 градусов (север выставил по Полярной звезде). Через десять минут (период, после которого скиммеры повторяют репорт на сайт для того же позывного) сменил азимут на 130 градусов, тоже минут десять повещал (правда, какой-то японец вдруг вызвал, пришлось QSO провести. И как он услышал-то меня боком? Дал 559) Через примерно 10 минут - опять повещал на азимут 310 (тут два американца отозвались, оба дали репорт 579. С проволочными антеннами оба, кстати. Зато один из редкого Делавэра).

В общем, судя по результатам два балла F/B точно есть. Да и количество услышавших меня скиммеров при развороте на США резко увеличивается. Странный результат показал TF3Y, но, может, это у него уровень шума изменился, потому и SNR увеличился вместо того, чтобы упасть.

Урл используется с таким фильтром (вставьте свой позывной вместо моего и добавьте в ссылки).
http://www.reversebeacon.net/dxsd1/dxsd ... eu1ky&t=dx

Код: Выделить всё

de       dx       freq       cq/dx           snr      speed     time

Azimuth 310:
K1TTT    EU1KY    18091.6    CW CQ [LoTW]    22 dB    22 wpm    2332z 11 Jun
TF3Y     EU1KY    18091.5    CW CQ [LoTW]    27 dB    22 wpm    2329z 11 Jun
KM3T     EU1KY    18091.6    CW CQ [LoTW]    27 dB    23 wpm    2327z 11 Jun
WZ7I     EU1KY    18091.5    CW CQ [LoTW]    17 dB    22 wpm    2327z 11 Jun
N7TR     EU1KY    18091.6    CW CQ [LoTW]    8 dB     26 wpm    2322z 11 Jun
K1TTT    EU1KY    18091.6    CW CQ [LoTW]    25 dB    22 wpm    2321z 11 Jun
EI6IZ    EU1KY    18091.5    CW CQ [LoTW]    3 dB     22 wpm    2320z 11 Jun
AA4VV    EU1KY    18091.5    CW CQ [LoTW]    15 dB    22 wpm    2320z 11 Jun
W3LPL    EU1KY    18091.6    CW CQ [LoTW]    30 dB    22 wpm    2319z 11 Jun
TF3Y     EU1KY    18091.5    CW CQ [LoTW]    27 dB    22 wpm    2319z 11 Jun
KM3T     EU1KY    18091.6    CW CQ [LoTW]    23 dB    22 wpm    2317z 11 Jun
WZ7I     EU1KY    18091.5    CW CQ [LoTW]    17 dB    22 wpm    2317z 11 Jun

Azimuth 130:
K1TTT    EU1KY    18091.6    CW CQ [LoTW]    14 dB    22 wpm    2311z 11 Jun
AA4VV    EU1KY    18091.5    CW CQ [LoTW]    6 dB     22 wpm    2310z 11 Jun
W3LPL    EU1KY    18091.6    CW CQ [LoTW]    17 dB    22 wpm    2309z 11 Jun
TF3Y     EU1KY    18091.5    CW CQ [LoTW]    33 dB    23 wpm    2309z 11 Jun <-- WTF?

Azimuth 310:
KM3T     EU1KY    18091.6    CW CQ [LoTW]    25 dB    22 wpm    2305z 11 Jun
WZ7I     EU1KY    18091.5    CW CQ [LoTW]    22 dB    22 wpm    2305z 11 Jun
K1TTT    EU1KY    18091.6    CW CQ [LoTW]    25 dB    22 wpm    2301z 11 Jun
AA4VV    EU1KY    18091.5    CW CQ [LoTW]    13 dB    22 wpm    2300z 11 Jun
EI6IZ    EU1KY    18091.5    CW CQ [LoTW]    17 dB    22 wpm    2259z 11 Jun
KQ8M     EU1KY    18091.6    CW CQ [LoTW]    28 dB    23 wpm    2257z 11 Jun
TF3Y     EU1KY    18091.5    CW CQ [LoTW]    29 dB    22 wpm    2256z 11 Jun
KM3T     EU1KY    18091.6    CW CQ [LoTW]    22 dB    22 wpm    2255z 11 Jun
K1TTT    EU1KY    18091.6    CW CQ [LoTW]    25 dB    23 wpm    2255z 11 Jun
W3LPL    EU1KY    18091.6    CW CQ [LoTW]    35 dB    23 wpm    2255z 11 Jun

[EU3EU]

А вот, соорудил у тёщи файвбэндер.
2 элемента на трёх диапазонах (20-17-15 м) Jungle Job, длинный диполь с усилением 9 dBi и несколько dB F/B (на 12-10 м). На диапазоны настраивается конденсатором с севоприводом. Мачта крутится повороткой G-1000DXA. Антенна в 12 метрах над землёй (крыша железная, хуже не делает).
Работает просто замечательно, 2-3 балла F/B.

[garin]

А вот, соорудил у тёщи файвбэндер.
2 элемента на трёх диапазонах (20-17-15 м) Jungle Job, длинный диполь с усилением 9 dBi и несколько dB F/B (на 12-10 м). На диапазоны настраивается конденсатором с севоприводом. Мачта крутится повороткой G-1000DXA. Антенна в 12 метрах над землёй (крыша железная, хуже не делает).
Работает просто замечательно, 2-3 балла F/B.


а какая диаграмма направленности?

[EU3EU]

а какая диаграмма направленности?

Вот файл мманы, посмотрите.

[garin]

а с помощью какой проги просматреть данный фаил?

[EW3MM]

Работает просто замечательно, 2-3 балла F/B.

Охотно верю. Интересная конструкция.
Вам, сразу за мной, LU6UO 17:10 21.027.8 дал 559, мне 579. Странно, то ли он без S-метра цифры раздает, то ли я действительно громче прохожу (всего-то 2 эл. 10 метров над землей, частный сектор и 100 Вт).

[EU3EU]

Охотно верю. Интересная конструкция.
Вам, сразу за мной, LU6UO 17:10 21.027.8 дал 559, мне 579. Странно, то ли он без S-метра цифры раздает, то ли я действительно громче прохожу (всего-то 2 эл. 10 метров над землей, частный сектор и 100 Вт).

QSB. То ноль, то до семи баллов выходил он. Тут туча нависла над головой.
Однако, дозвался я его с первого тыка :)

[EU3EU]

а с помощью какой проги просматреть данный фаил?

MMANA-GAL Basic

[EW1CT]

а с помощью какой проги просматреть данный фаил?

MMANA-GAL Basic

А можно более подробно об этой антенне? Т.е размеры элементов,как выполнена .Спасибо.

[EW3MM]

размеры элементов,как выполнена .Спасибо.

Все есть в файле модели (MMANA).
А вот практическое исполнение меня тоже интересует.
Судя по фото использовались 3 удочки, и как антенна ведет себя при сильном ветре ?

[EW1CT]

[quote="EW3MM"]
Все есть в файле модели (MMANA).
Спасибо разобрался ,но все же интересно посмотреть как выполнен узел питания ,регулировки.

[EU3EU]

размеры элементов,как выполнена .Спасибо.

Все есть в файле модели (MMANA).
А вот практическое исполнение меня тоже интересует.
Судя по фото использовались 3 удочки, и как антенна ведет себя при сильном ветре ?

Нормально себя ведёт. Это же удочки, и не очень сильно растянутые. Вот обледенение не выдержит, факт. Поэтому собираю более крепкий вариант из дюраля (рефлекторы останутся проволочными). Да в принципе собрал, на чердаке лежит, только нужно, чтобы руки дошли его поставить. Есть одно сомнение - стоит ли вибратор соединять с мачтой и траверсой. По идее, если все симметрично сделано, влиять не должно. Так что экперимент необходим.

А пока что засел в отпуске на даче, собрал быстренько на удочках вариант без дистанционной настройки, рассчитанный на 18 и 21 МГц, с одним общим подстроечным конденсатором, работающим на обоих диапазонах, и двумя рефлекторами, соответственно. Водрузил на 8-метровую дюралевую палку из бокса 30 мм - поднимается чуть ли не одной рукой. Пришлось чуток пошаманить, чтобы оба диапазона заработали одновременно - получилось. Теперь вот вещаю потихоньку.

Как легкая полевая конструкция, в общем, очень даже ничего получилось.

[EU3EU]

Все есть в файле модели (MMANA).
Спасибо разобрался ,но все же интересно посмотреть как выполнен узел питания ,регулировки.

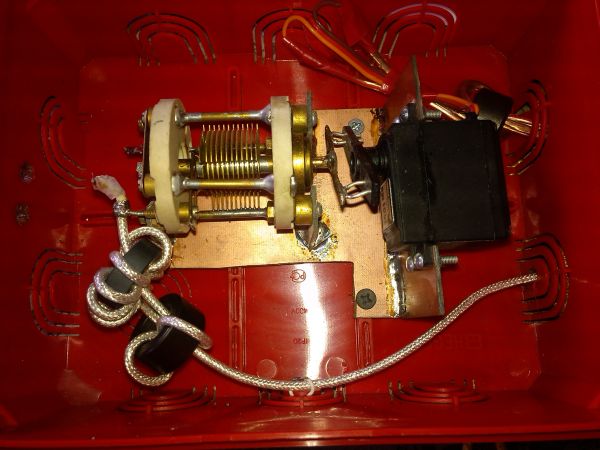

Да вот как-то так выглядит (первая пробная версия, собранная в начале июня).

Сейчас стоит вариант на конденсаторе с бОльшим зазором, и микросерва вместо большой, переделана на 180 градусов добавлением двух резисторов в неё. Но фотку сделать не удосужился. Буду собирать - выложу.

[EW1CT]

Буду собирать - выложу.[/quote]

Спасибо попробую у себя на даче такой вариант.

[EU3EU]

Да, и совет насчёт конденсатора.
Во-первых, расчёты показывают, что при 100 Ваттах на 14 и 28 МГц на нём аж киловольт развивается. Потому на первой версии узла я на двадцатке больше 70 Ватт не выдавал, конденсатор шил.
Во-вторых, особое внимание контакту ротора. Должен быть чистым и с несколькими ламелями. Мне пришлось проводок МГТФ запаять, родной контакт дико грелся, при работе цифрой было заметно, как КСВ увеличивается в процессе длительной передачи. Проводок проблему решил. Ищу конденсатор-"бабочку".

[EW1CT]

А какое расстояние между элементами?

[EU3EU]

А какое расстояние между элементами?

Так в ммане же все координаты есть.

[EW1CT]

носом ткните ,ни как не найду что то.

[EU3EU]

носом ткните ,ни как не найду что то.


Если надо что-то померять - то в режиме редактирования провода добавьте провод между нужными точками и посмотрите его длину

[EW1CT]

Спасибо!

[EU3EU]

Дошли таки руки. Соорудил в алюминии пятидиапазонный Jungle Job.
Осталось натянуть рефлекторы, настроить и можно поднимать.
Конструкция очень лёгкая - порядка 5 кг, легко манипулировать антенной одной рукой. При этом довольно прочная.

[EU3EU]

И вот, наконец, водрузил алюминиевую версию с четырьмя рефлекторами. Работает как рассчитано на 14, 18, 21 и 24, КСВ не выше 1.6. На 28 не хватило минимальной ёмкости, но невелика беда, на десятку лучше монобэндер соорудить.
F/B на всех диапазонах соответствует расчётному (проверял по скиммерам RBN). Кстати, меня на 18 впервые услышал скиммер KH6LC, когда я развернулся на север. Получил от него +5 дБ сигнал/шум. И это при не ахти каком проходе. Прикольно! :)
ММАНА прилагается.
