NanoVNA V2 3GHz Vector Network Analyzer
-
https://www.tindie.com/products/hcxqsgroup/nanovna-v2/
-

ПО имеется
Открытый код, значит коллективные усилия быстро вычистят все огрехи и выжмут все возможности.
-
*уже есть предложения, как поднять до 4ГГц
-
**себе уже заказал

_________________
Владимир,
ex UC2CED, EU2CED, RC2CA, EU2CA
2019 год - https://observablehq.com/@eu2aa
2017 год - http://eu2aa.com
1992 год - http://eu2aa.qrz.ru


Вернуться к началу
 Профиль
Ответить с цитатой
СообщениеДобавлено: 06 апр 2020 17:45
В сети
Site Admin
Аватара пользователя

Зарегистрирован: 06 июн 2014 17:31
Сообщения: 506
Откуда: Молодечно
В Беларусь shipping есть.
-

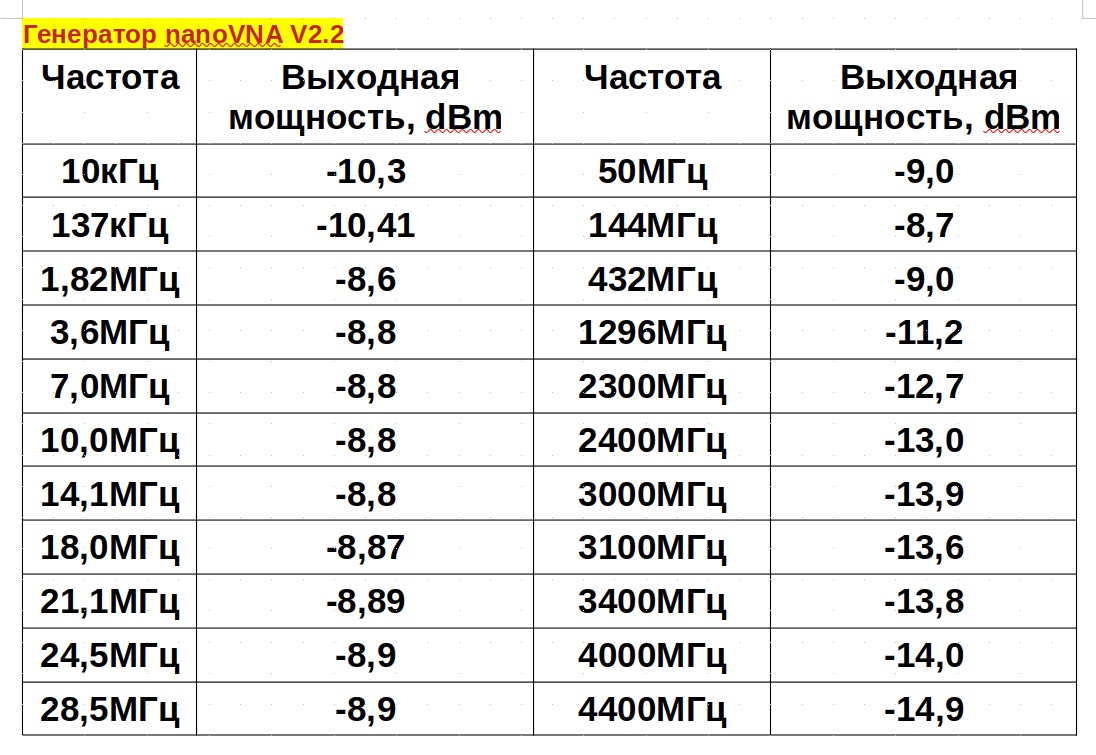

Характеристики:

Диапазон частот: 50 кГц - 3 ГГц
Динамический диапазон системы (откалиброванный): 70 дБ (до 1,5 ГГц), 60 дБ (до 3 ГГц)
Уровень шума S11 (откалиброванный): -50 дБ (до 1,5 ГГц), -40 дБ (до 3 ГГц)
Скорость развертки: 100 баллов / с
Дисплей: 2,8 ", 320 х 240
Интерфейс USB: Micro USB
Мощность: USB, 300 мА
Аккумулятор: не входит. Включает схему зарядки. Пользователь может установить литий-ионный аккумулятор емкостью 1000 мАч - 2000 мАч с максимальными размерами 6 x 40 x 60 мм.
Разъем батареи: JST-XH 2,54 мм
Максимальные точки развертки (на устройстве): 201
Максимальные точки развертки (USB): 1024
Платформы, поддерживаемые программным обеспечением VNA-QT: Linux, Windows (7+), Mac OS планируется

_________________
Владимир,
ex UC2CED, EU2CED, RC2CA, EU2CA
2019 год - https://observablehq.com/@eu2aa
2017 год - http://eu2aa.com
1992 год - http://eu2aa.qrz.ru


Вернуться к началу
 Профиль
Ответить с цитатой
СообщениеДобавлено: 06 апр 2020 17:49
В сети
Site Admin
Аватара пользователя

Зарегистрирован: 06 июн 2014 17:31
Сообщения: 506
Откуда: Молодечно
Блог - https://blog.tindie.com/author/arowsell/
-
https://groups.io/g/nanovna-users/topic ... 0,68761814

_________________
Владимир,
ex UC2CED, EU2CED, RC2CA, EU2CA
2019 год - https://observablehq.com/@eu2aa
2017 год - http://eu2aa.com
1992 год - http://eu2aa.qrz.ru


Вернуться к началу
 Профиль
Ответить с цитатой
СообщениеДобавлено: 26 июн 2020 22:14
В сети
Site Admin
Аватара пользователя

Зарегистрирован: 06 июн 2014 17:31
Сообщения: 506
Откуда: Молодечно
Получил свой экземпляр, проверил, рабочий.
Изучаю сайт поддержки этого проекта: https://groups.io/g/NanoVNA-V2/topics
От лабораторного источника +4,0В потребляет 500мА, от +3,3В - 650мА.
Приспособил аккумулятор 18650 от фонарика, зарядил, +4,12В.
Делаю корпус и Комплект калибровки,


Вложения:
VNA01a.jpg [ 836.67 КБ | Просмотров: 696 ]

_________________
Владимир,
ex UC2CED, EU2CED, RC2CA, EU2CA
2019 год - https://observablehq.com/@eu2aa
2017 год - http://eu2aa.com
1992 год - http://eu2aa.qrz.ru
Вернуться к началу
 Профиль
Ответить с цитатой
СообщениеДобавлено: 27 июн 2020 07:41
В сети
Site Admin
Аватара пользователя

Зарегистрирован: 06 июн 2014 17:31
Сообщения: 506
Откуда: Молодечно

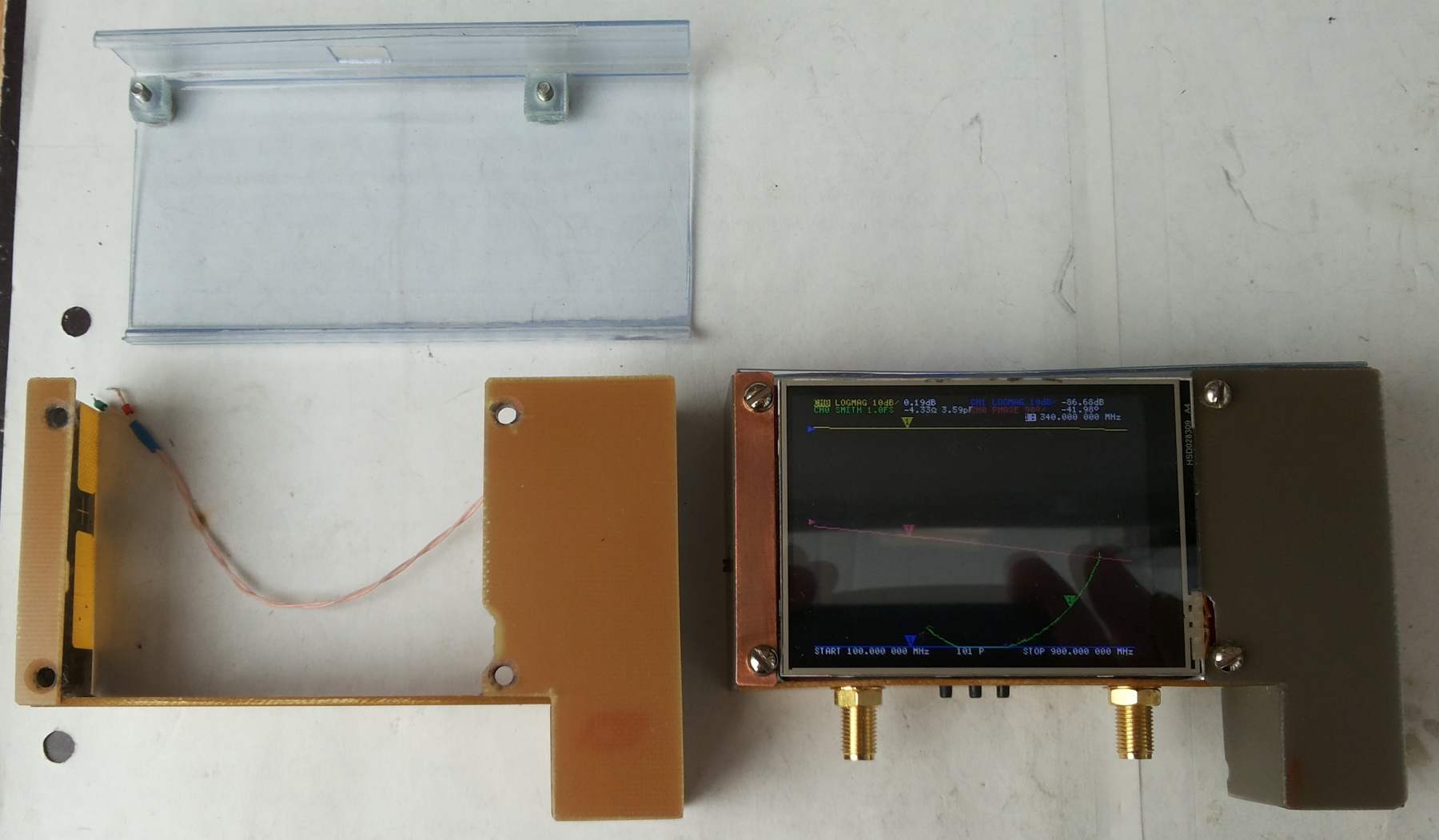

Сделал корпус
Вложение:
VNA02a.jpg [ 997.08 КБ | Просмотров: 660 ]

Вложение:
VNA03a.jpg [ 881.46 КБ | Просмотров: 660 ]

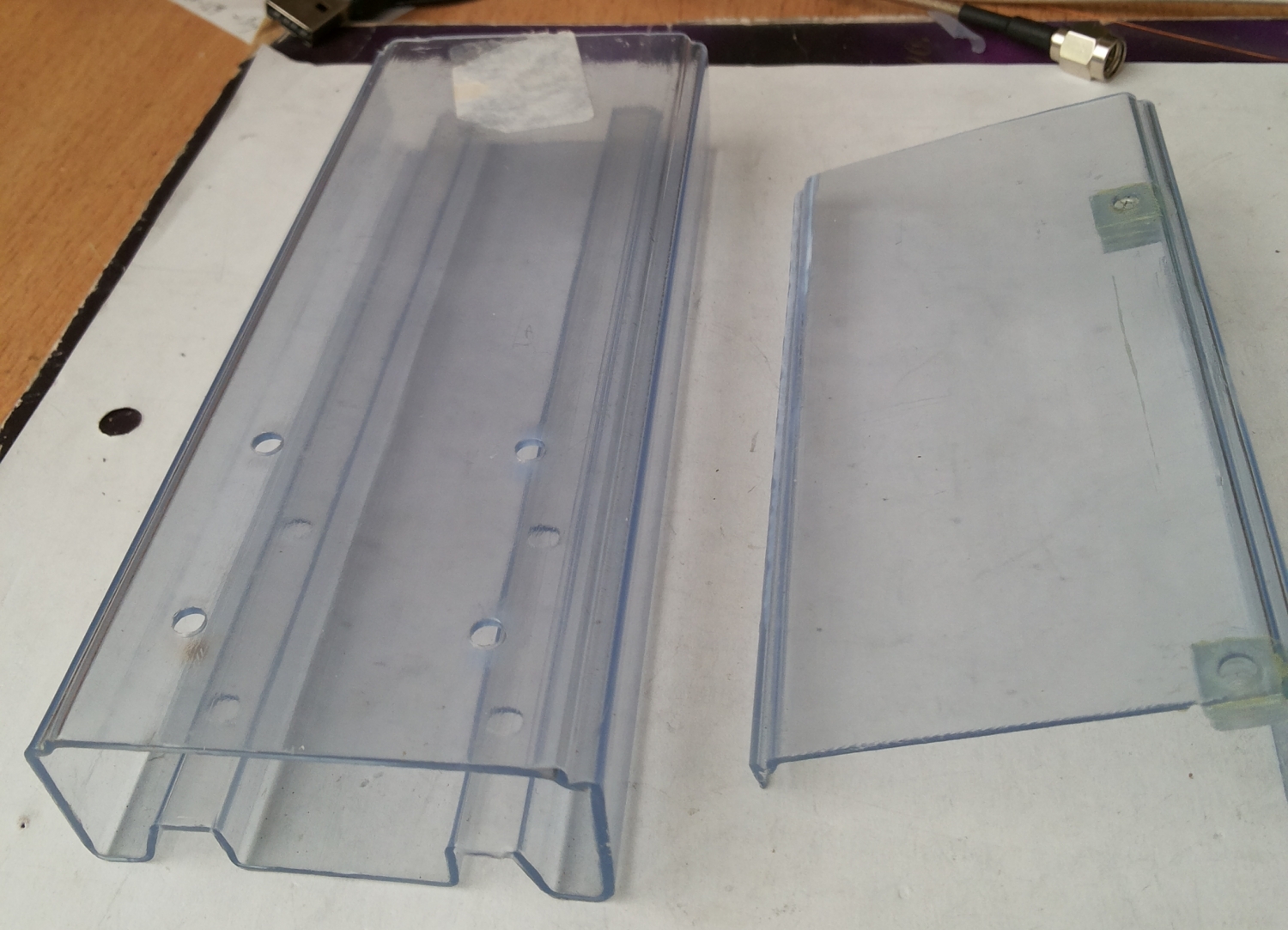

из отходов текстолита и пластиковой упаковки
Вложение:
VNA04a.jpg [ 790.82 КБ | Просмотров: 660 ]

Разъемы, кнопки и включатель торчат на три стороны света,
пришлось корпус сделать из двух частей

_________________
Владимир,
ex UC2CED, EU2CED, RC2CA, EU2CA
2019 год - https://observablehq.com/@eu2aa
2017 год - http://eu2aa.com
1992 год - http://eu2aa.qrz.ru


Вернуться к началу
 Профиль
Ответить с цитатой
 Заголовок сообщения: Комплект Калибровки
СообщениеДобавлено: 27 июн 2020 08:11
В сети
Site Admin
Аватара пользователя

Зарегистрирован: 06 июн 2014 17:31
Сообщения: 506
Откуда: Молодечно
Комплект Калибровки
Вложение:
kk01.jpg [ 1.02 МБ | Просмотров: 655 ]

слева - направо:
1 - разъем SMA,
2 - срезал хвостовик, высверлил конус и вставил центральный штырь. Это ХХ - имитатор Холостого Хода - OPEN.
3 - то же самое, но запаял центральный штырь на корпус. Это КЗ - имитатор Короткого Замыкания - SHORT.
4 - взял угловой SMA, у него центральный штырь хорошо зафиксирован.

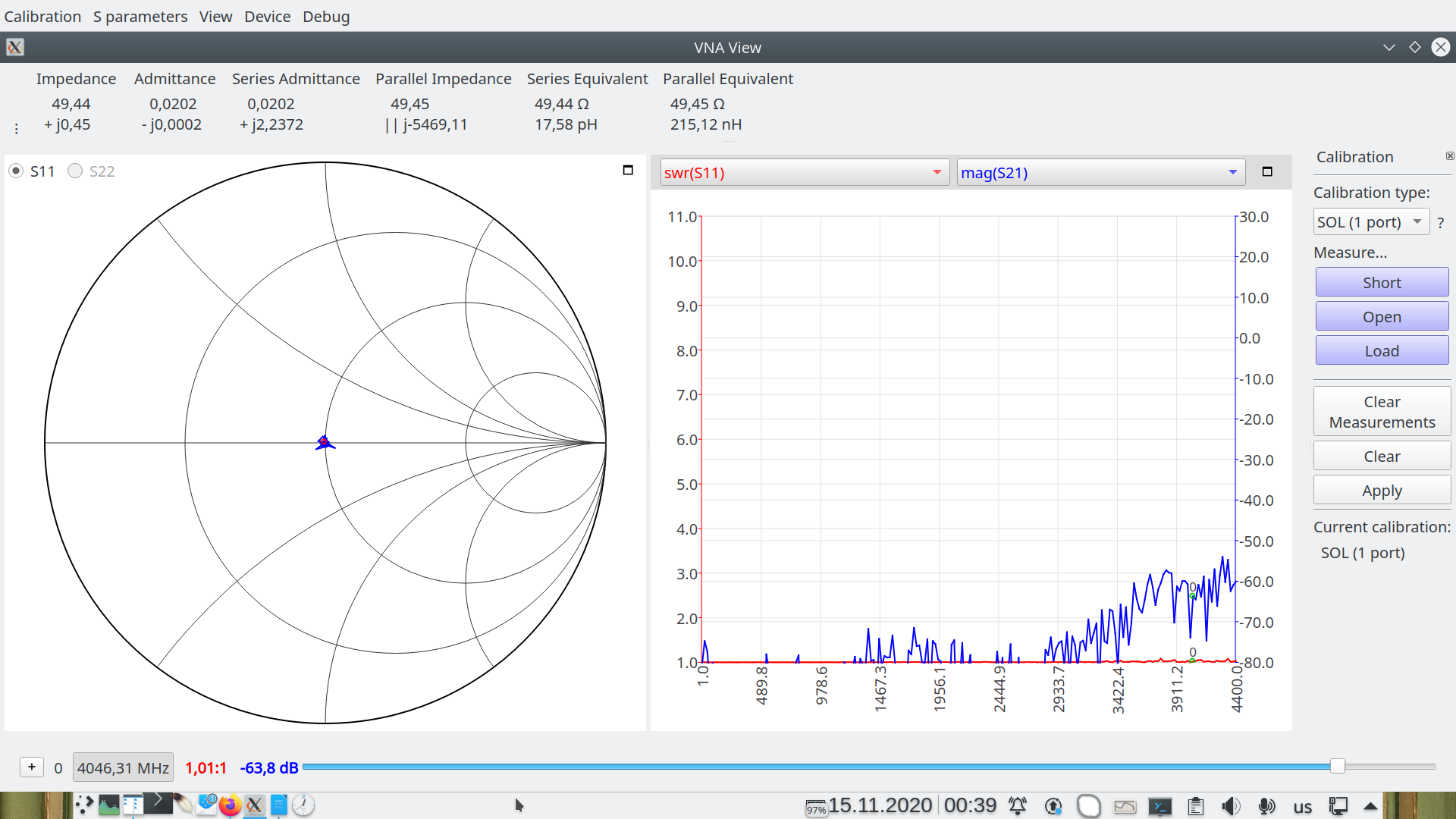

5 - обрезал в тисках и напаял пару резисторов 0603-100 Ом. Это эквивалент Нагрузки 50 Ом - LOAD.
Внимание! Обрезание обязательно с ответной частью разъема SMA! Центральный штырь каленый, норовит вращаться, лучше всего его спиливать круглым мелким наждаком на больших оборотах.
6 - нагрузка 50 Ом из аппаратуры сотовой связи, тянет до 18ГГц.
7 - бочонок-переходник.
Вложение:

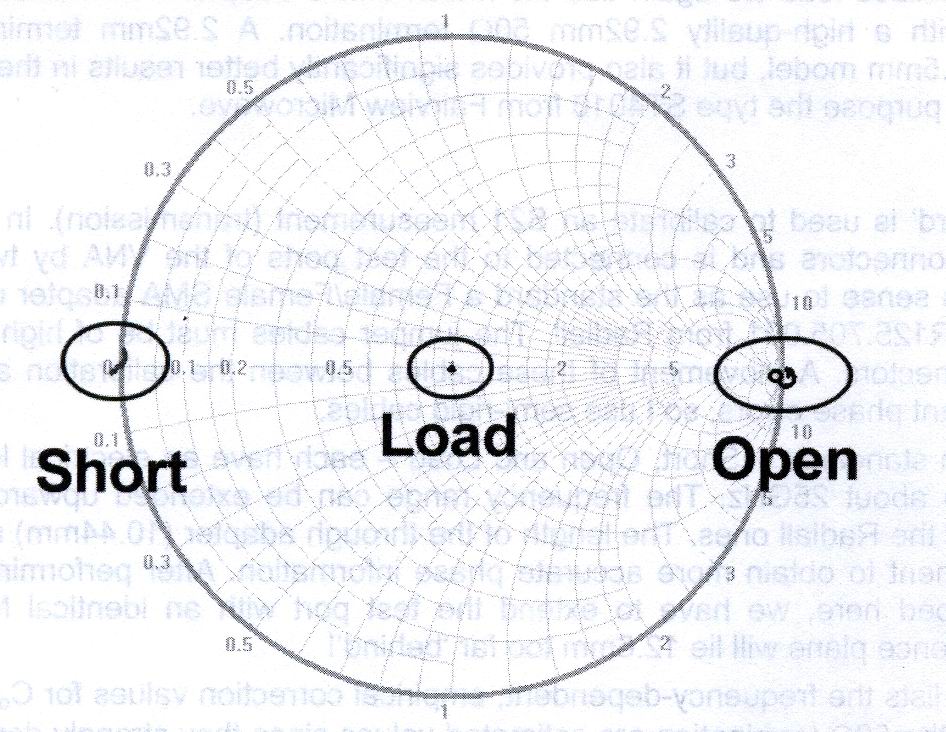

КЗ-50_ХХ.jpg [ 136.53 КБ | Просмотров: 655 ]

На самом деле Комплект Калибровки может включать гораздо бОльше частей, под различные разъемы.
Но нам есть смысл иметь только необходимый минимум.
Вложение:

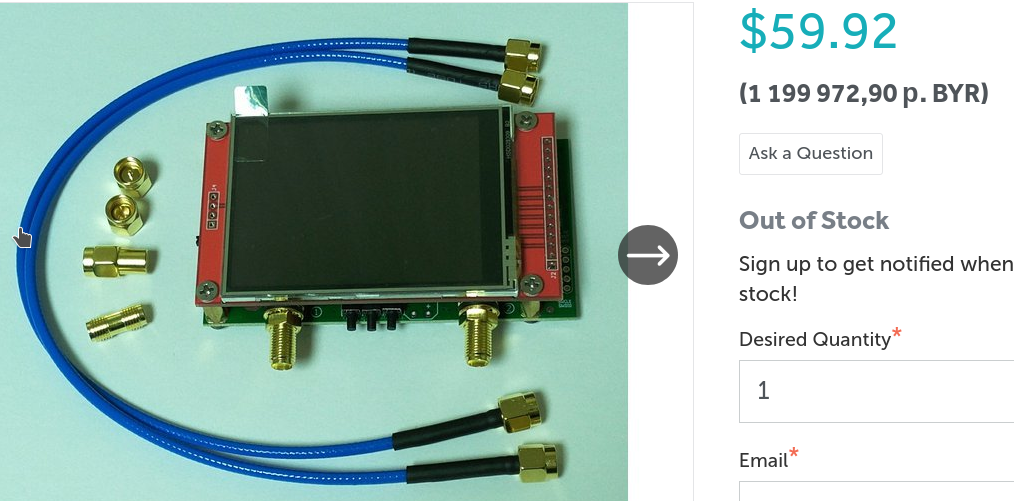

VNA_07a.png [ 402.63 КБ | Просмотров: 652 ]

Покупал за 48$, сейчас подорожало, зато добавлены Комплект Калибровки и пара кабелей

_________________
Владимир,
ex UC2CED, EU2CED, RC2CA, EU2CA
2019 год - https://observablehq.com/@eu2aa
2017 год - http://eu2aa.com
1992 год - http://eu2aa.qrz.ru


Вернуться к началу
 Профиль
Ответить с цитатой
СообщениеДобавлено: 27 июн 2020 08:19
В сети
Site Admin
Аватара пользователя

Зарегистрирован: 06 июн 2014 17:31
Сообщения: 506
Откуда: Молодечно
Как измерять тракты с ДРУГИМ волновым сопротивлением, например, 75 Ом?
С помощью трансформатора сопротивлений.
Вложение:
75_50_Image431.jpg [ 32.18 КБ | Просмотров: 655 ]

Идею почерпнул на сайте https://www.ruqrz.com/shirokopolosnye-transformatory/
Вложение:
7550.jpg [ 962.59 КБ | Просмотров: 645 ]

Подробнее о намотке трансформатора.
6 обмоток,
число витков в каждой обмотке = 1.

Трансформатор 75 Ом в 50 Ом - это трансформатор 6:5.
Со стороны 75 Ом ПОЛНОЕ включение, все 6 витков,
со стороны 50 Ом - 5 витков.
Мотал на кольце 4х2х1 ВН20 ПЭВ-0,2мм, можно и другое высокочастотное.
Конец 10мм зачистил и залудил,
залуженной частью намотал первый виток, феррит - изолятор, остальные витки в изоляции,
Начало к разъему типа "F"=75 Ом, Конец Первого витка - к разъему SMA=50 Ом,
потом продолжил намотку и намотал остальные 5 витков в навал,
Конец на корпус.
Вложение:
Тр_5_6_Ферр.кольцо.jpg [ 206.25 КБ | Просмотров: 645 ]

Вложение:
Тр_5_6_Ферр.кольцо.pdf [116.66 КБ]
Скачиваний: 10

До 1ГГц все отлично, до 1,3ГГц - вполне терпимо.
Ранее попробовал то же самое с кольцом из фторпласта:
Вложение:
Тр_5_6_Фтор.кольцо.jpg [ 208.04 КБ | Просмотров: 645 ]

Вложение:
Тр_5_6_Фтор.кольцо.pdf [111.99 КБ]
Скачиваний: 10

Было значительно хуже.
-

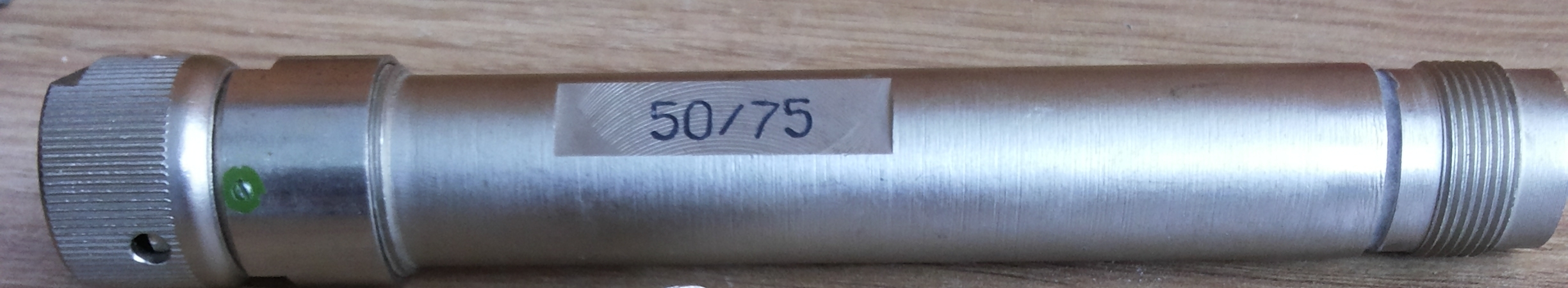

На Форуме vhfdx.ru рекомендован трансформатор
Вложение:
TR_2020-06-15a.jpg [ 576.28 КБ | Просмотров: 645 ]

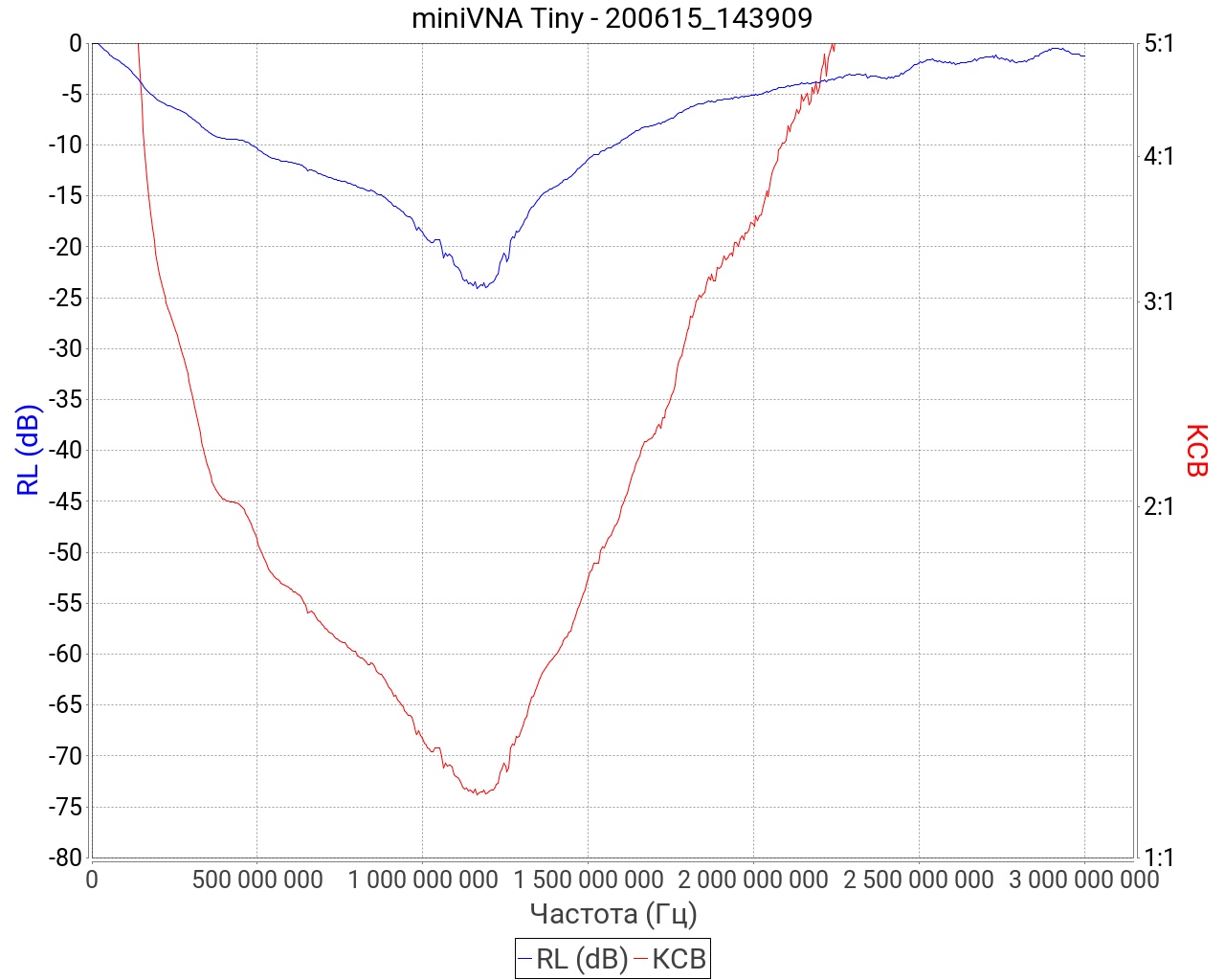

Начинал с измерений его возможностей:
Вложение:
75Om.jpg [ 207.14 КБ | Просмотров: 645 ]

Вложение:
75Om.pdf [113.85 КБ]
Скачиваний: 12

Гораздо хуже.
