VNA - векторный анализатор до 3ГГц за $60

[EU2AA]

NanoVNA V2 3GHz Vector Network Analyzer
-
https://www.tindie.com/products/hcxqsgroup/nanovna-v2/
-


ПО имеется
Открытый код, значит коллективные усилия быстро вычистят все огрехи и выжмут все возможности.
-
*уже есть предложения, как поднять до 4ГГц
-
**себе уже заказал

[EU2AA]

В Беларусь shipping есть.
-
Характеристики:

Диапазон частот: 50 кГц - 3 ГГц
Динамический диапазон системы (откалиброванный): 70 дБ (до 1,5 ГГц), 60 дБ (до 3 ГГц)
Уровень шума S11 (откалиброванный): -50 дБ (до 1,5 ГГц), -40 дБ (до 3 ГГц)
Скорость развертки: 100 баллов / с
Дисплей: 2,8 ", 320 х 240
Интерфейс USB: Micro USB
Мощность: USB, 300 мА
Аккумулятор: не входит. Включает схему зарядки. Пользователь может установить литий-ионный аккумулятор емкостью 1000 мАч - 2000 мАч с максимальными размерами 6 x 40 x 60 мм.
Разъем батареи: JST-XH 2,54 мм
Максимальные точки развертки (на устройстве): 201
Максимальные точки развертки (USB): 1024
Платформы, поддерживаемые программным обеспечением VNA-QT: Linux, Windows (7+), Mac OS планируется

[EU2AA]

Блог - https://blog.tindie.com/author/arowsell/
-
https://groups.io/g/nanovna-users/topic ... 0,68761814

[EU2AA]

Получил свой экземпляр, проверил, рабочий.
Изучаю сайт поддержки этого проекта: https://groups.io/g/NanoVNA-V2/topics
От лабораторного источника +4,0В потребляет 500мА, от +3,3В - 650мА.
Приспособил аккумулятор 18650 от фонарика, зарядил, +4,12В.
Делаю корпус и Комплект калибровки,

[EU2AA]

Сделал корпус

из отходов текстолита и пластиковой упаковки

Разъемы, кнопки и включатель торчат на три стороны света,
пришлось корпус сделать из двух частей

[EU2AA]

Комплект Калибровки

слева - направо:
1 - разъем SMA,
2 - срезал хвостовик, высверлил конус и вставил центральный штырь. Это ХХ - имитатор Холостого Хода - OPEN.
3 - то же самое, но запаял центральный штырь на корпус. Это КЗ - имитатор Короткого Замыкания - SHORT.
4 - взял угловой SMA, у него центральный штырь хорошо зафиксирован.
5 - обрезал в тисках и напаял пару резисторов 0603-100 Ом. Это эквивалент Нагрузки 50 Ом - LOAD.
Внимание! Обрезание обязательно с ответной частью разъема SMA! Центральный штырь каленый, норовит вращаться, лучше всего его спиливать круглым мелким наждаком на больших оборотах.
6 - нагрузка 50 Ом из аппаратуры сотовой связи, тянет до 18ГГц.
7 - бочонок-переходник.

На самом деле Комплект Калибровки может включать гораздо бОльше частей, под различные разъемы.
Но нам есть смысл иметь только необходимый минимум.

Покупал за 48$, сейчас подорожало, зато добавлены Комплект Калибровки и пара кабелей

[EU2AA]

Как измерять тракты с ДРУГИМ волновым сопротивлением, например, 75 Ом?
С помощью трансформатора сопротивлений.


Идею почерпнул на сайте https://www.ruqrz.com/shirokopolosnye-transformatory/

Подробнее о намотке трансформатора.
6 обмоток,
число витков в каждой обмотке = 1.
Трансформатор 75 Ом в 50 Ом - это трансформатор 6:5.
Со стороны 75 Ом ПОЛНОЕ включение, все 6 витков,
со стороны 50 Ом - 5 витков.
Мотал на кольце 4х2х1 ВН20 ПЭВ-0,2мм, можно и другое высокочастотное.
Конец 10мм зачистил и залудил,
залуженной частью намотал первый виток, феррит - изолятор, остальные витки в изоляции,
Начало к разъему типа "F"=75 Ом, Конец Первого витка - к разъему SMA=50 Ом,
потом продолжил намотку и намотал остальные 5 витков в навал,
Конец на корпус.

Тр_5_6_Ферр.кольцо.pdf

(116.66 КБ) 426 скачиваний

До 1ГГц все отлично, до 1,3ГГц - вполне терпимо.
Ранее попробовал то же самое с кольцом из фторпласта:

Тр_5_6_Фтор.кольцо.pdf

(111.99 КБ) 453 скачивания

Было значительно хуже.
-
На Форуме vhfdx.ru рекомендован трансформатор

Начал с измерений его возможностей:

75Om.pdf

(113.85 КБ) 413 скачиваний

Гораздо хуже.

[EU2AA]

Обновился до версии V2.2: https://github.com/nanovna/NanoVNA-V2-firmware Releases
Firmware downloads: https://nanorfe.com/nanovna-versions.html v2.2 скачать файл
-
Проверил, как работает.
Частотный диапазон расширился до 4,4ГГц.

Через USB можно работать с большим экраном компьютера.
-
Можно использовать nanoVNA в качестве генератора
-
Генератор от 10кГц до 4,4ГГц
nanoVNA можно использовать в качестве сигнал-генератора от 10кГц до 4,4ГГц
Палочкой, по сенсорному экрану набираем Центральную частоту, например, 1296МГц,
затем Полосу качания=0, чтобы частота стояла на месте:
STIMULUS / CENTER / 1296M / SPAN / 0k
-
Измерил выход на популярных частотах:

Выход достаточно стабильный, во всем диапазоне - минус 12+-3dBm.
-
Выход nanoVNA - это выход процессора ADF4350, цифровой.
Это сумма НЕЧЕТНЫХ гармоник.

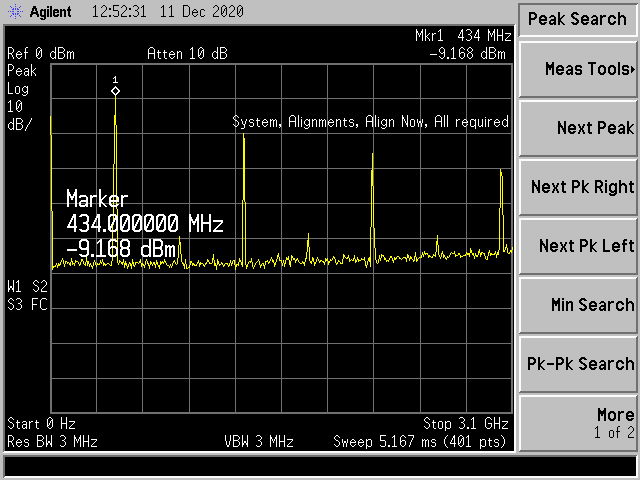

На примере 432МГц видно, что гармоники ослаблены незначительно.
3-я на 11dB, 5-я на 16dB, 7-я на 21dB.
Это относится ко всем генераторам на микропроцессорах.

Если измерять выход любым мощемером, то показания будут завышены более, чем на 10dB.
-

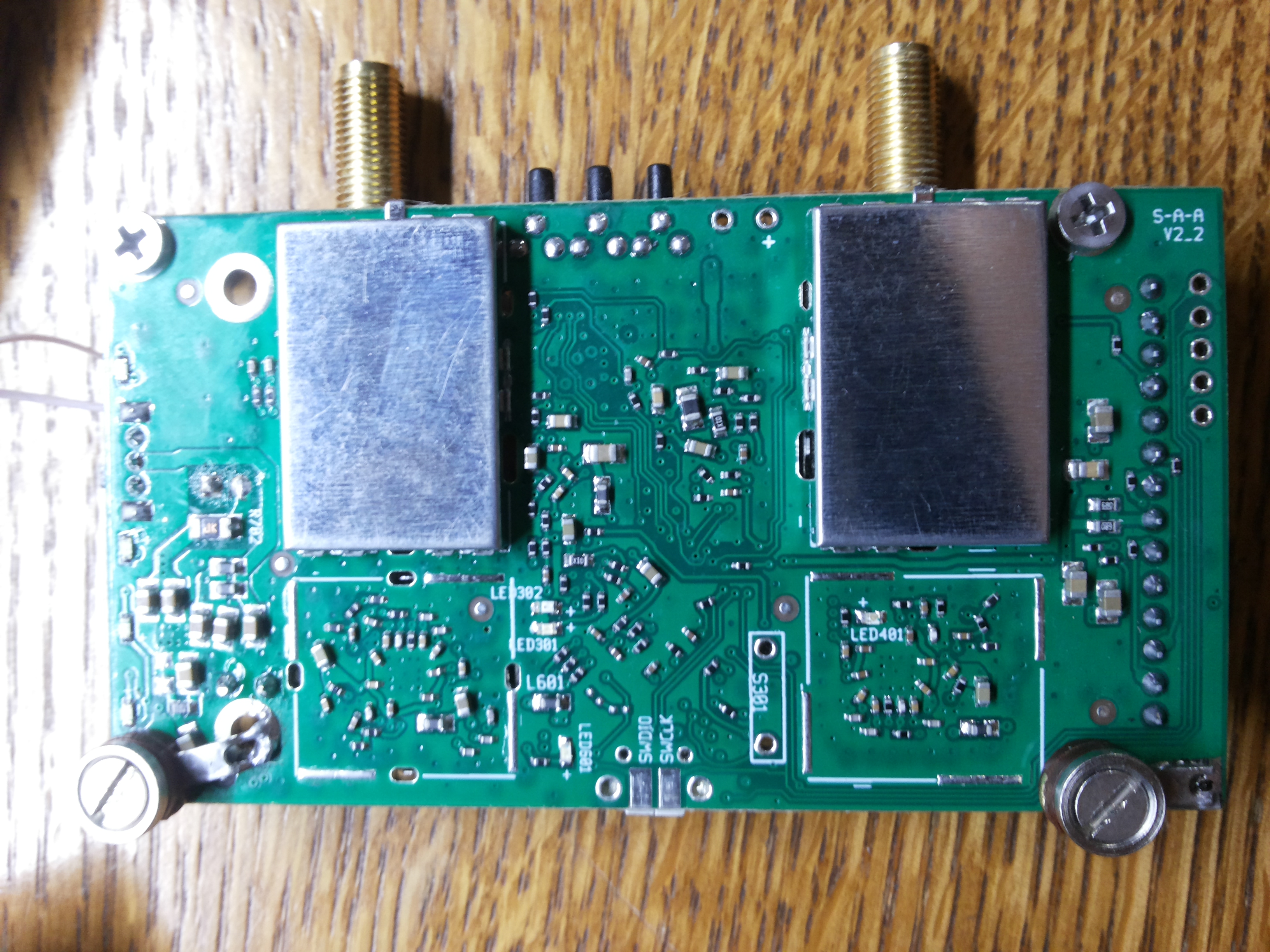

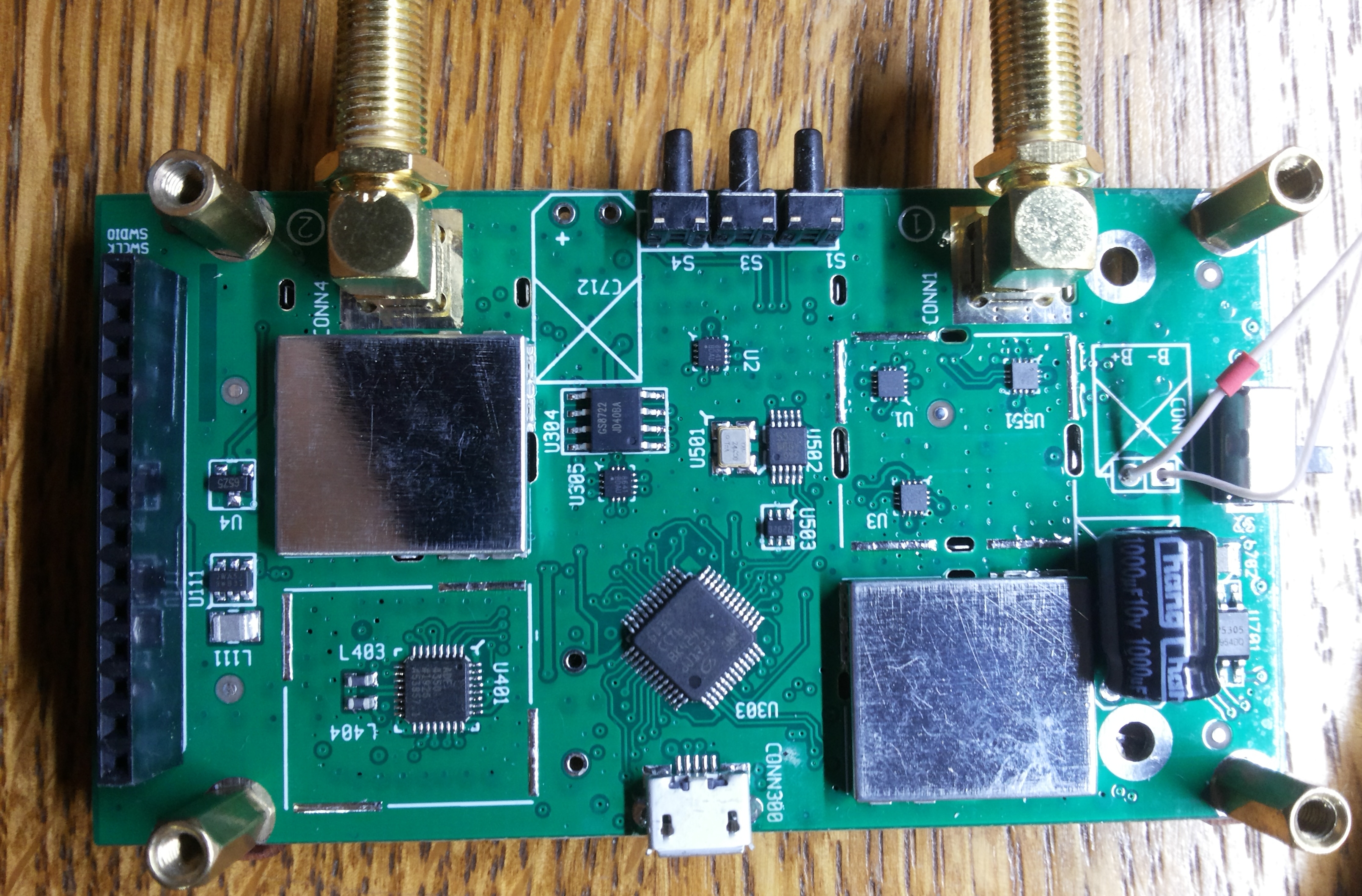

Сфотографировал основную плату с обоих сторон

[ew1hf]

Кто-нибудь сталкивался с такой проблемой...?! Драйвер USB не определяет VNA и операционка "ругается"... Пробовал на двух компьютерах... На одном лицензионная 10 на втором старенькая XP.

[EU2AA]

Кто-нибудь сталкивался с такой проблемой...?! Драйвер USB не определяет VNA и операционка "ругается"... Пробовал на двух компьютерах... На одном лицензионная 10 на втором старенькая XP.

USB автоматически определяет только наиболее массовый ширпотреб, а VNA определять не будет.

В сети много вспомогательного ПО для VNA, например, можно выбрать здесь
https://translate.google.com/translate? ... ch&pto=aue
или здесь https://translate.google.com/translate? ... ch&pto=aue

для более опытных https://translate.google.com/translate? ... ch&pto=aue
или https://translate.google.com/translate? ... ch&pto=aue

Пробуйте, что Вам понравится,
у меня Линукс, поэтому под винду ИКС ПЭ или 10 ничего конкретного посоветовать не могу.

У меня два VNA, один до 3ГГц,

использую ПО © DL2SBA 2018 vna/J Version 3.2.7 (Java {1}) http://vnaj.dl2sba.com
Установил сразу в Репозиторий, обновления идут без моего вмешательства.

второй, как в Первом посте этой Темы. Обычно им я пользуюсь, как переносным, экрана ЖКИ вполне хватает.
Подключился к DUT и DET, включил движоком ВКЛ. выбрал палочкой режимы и увидел:
полосу фильтра, КСВ в интересующем меня диапазоне частот и т.д.
Фильтры подключаю между DUT м DET.
Для измерения КСВ - только к DUT, антенну или нагрузку.

Для зарядки использую шнурок от смартфона с USB-mikro.
Заряжается быстро, минут 10, как загорелись 4 красных светодиода под прозрачной крышкой на обороте, отключаю.
Как потухли ТРИ из ЧЕТЫРЕХ красных светодиода - пора заряжать.

*да, это китайский клон.
У меня периодически зависает, когда я двигаю частоту вблизи 4,2ГГц быстро, НЕСКОЛЬКО РАЗ туда-сюда.
Что ж, это плата за дешевизну.
Просто выключаю и включаю снова, устанавливаю нужный мне диапазон частот от START до STOP и сразу палочкой вывожу на нужную частоту, не ёрзая туда сюда.
При аккуратной работе - не виснет длительное время.

[ew1hf]

Владимир,спасибо за ответ...! Из рекомендованного кое что уже встречалось ну а остальное почитаем... Вообще-то этот VNA тоже до 3G и не плохо работал за свою цену... Собрался установить последнюю версию ПО и обнаружил,что нет USB соединения...! У меня тоже есть еще один похожий "зверь" NWT 500 но на крыше не удобно, да и диапазон много уже...В общем -булем разбираться...! Еще раз спасибо а ответ...!
