Совместное изготовление аппаратуры для QO-100

[EW2CC]

понятно.

[eu1aq]

Интересный проект с попыткой сделать АПЧ от маяка QO100:
https://forum.amsat-dl.org/index.php?th ... -sdr-nano/

[EW2CC]

Всего 7 ШАГОВ изготовление полного комплекта аппаратуры для работы через QO-100
Шаг 1. описан выше.
Шаг 2. Заказ комплектации на оба УМ.
Шаг 3. Покупка LNB c PLL (синтезатором).
Шаг 4. Покупка офсетной параболы.
Шаг 5. Изготовление облучателя антенны передатчика 2,4ГГц.
Шаг 6. Покупка пары БП +12В/3-4A.
Шаг 7. покупка SDR PLUTO.

Как вариант, вместо шага 7, изготовление трансвертера 144МГц ---. 2400МГц https://observablehq.com/@eu2aa/144-240 ... aa/phase-4 .
Тогда схема будет выглядеть так:

Это только TX
для приёма необходим Конвертер 739 --> 439МГц V.2 https://observablehq.com/@eu2aa/739-439-v-2

[EU2AA]

Из разговора.
Радиатор - любой алюминиевый, с любого процессора компа-проще всего, вентилятор оттуда же.
Микросхемой MW4IC2020 - в среднюю часть радиатора.
Плата УМ может свешиваться.

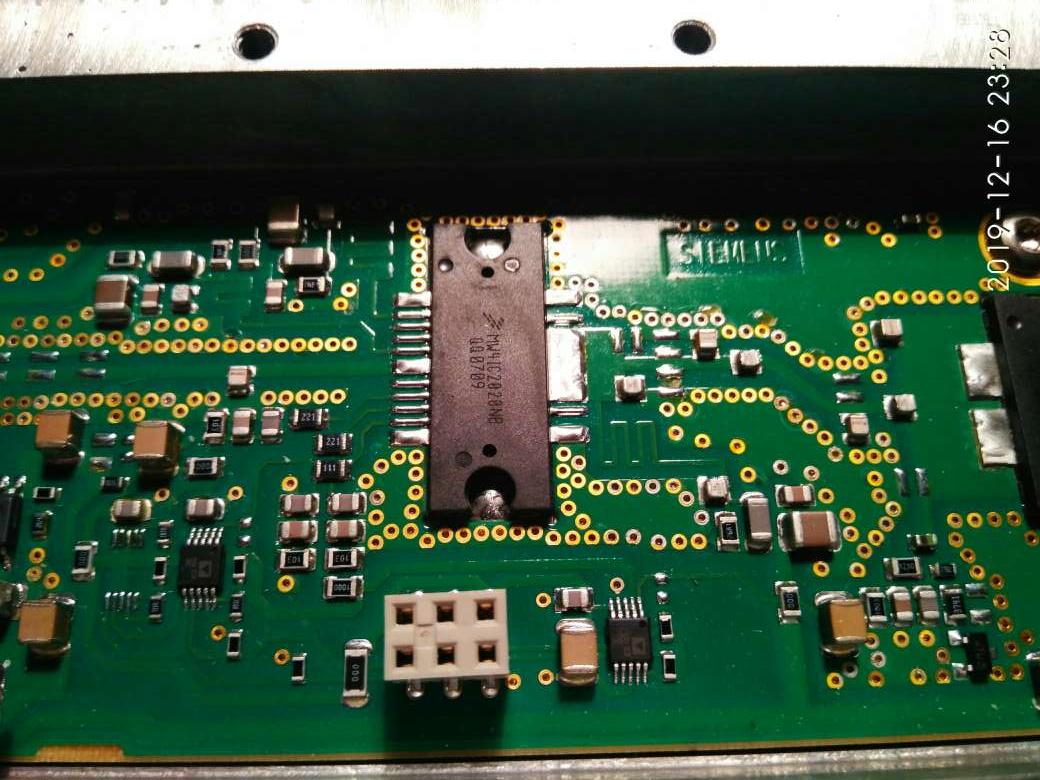

Кстати, MW4IC2020, демонтированные из списанных сотовыми аппаратуры SIEMENS годные на 100%.

Фото любезно предоставил EW1Q.
Там вообще можно найти ПОЧТИ все, что нужно для УМ 10Вт.

[EU1LR]

Кстати, MW4IC2020, демонтированные из списанных сотовыми аппаратуры SIEMENS годные на 100%.
Там вообще можно найти ПОЧТИ все, что нужно для УМ 10Вт.

Где/у кого у нас такое годное списанное можно найти?

[EU1LR]

Будет ли кто-то покупать делали для сборки с нуля? Давайте объединяться! У меня в запасе не большой ассортимент смд, почти все, кроме резисторов буду покупать.

[EU2AA]

Шаг 8. Входной контроль комплектации.
Всю сомнительную комплектацию нужно проверять по электрическим параметрам.

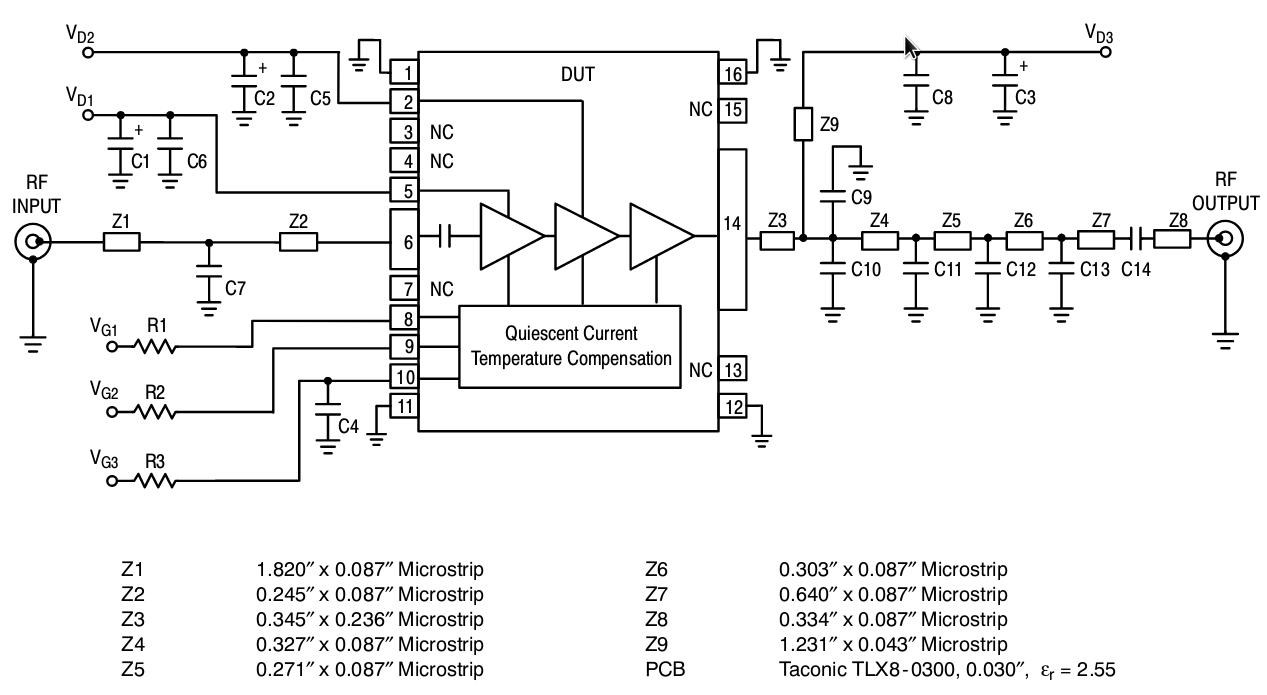

Шаг8. MW4IC2020.
Метод первым описал Антон, EW6FS.
Как попадет в руки — срезу прозвонить выводы 8, 9 и 10 на корпус, используя ЗАЩИШЕННЫЙ режим мультиметра (с диодом) как на фото.
Это управляющие входы по всем трем каскадам.

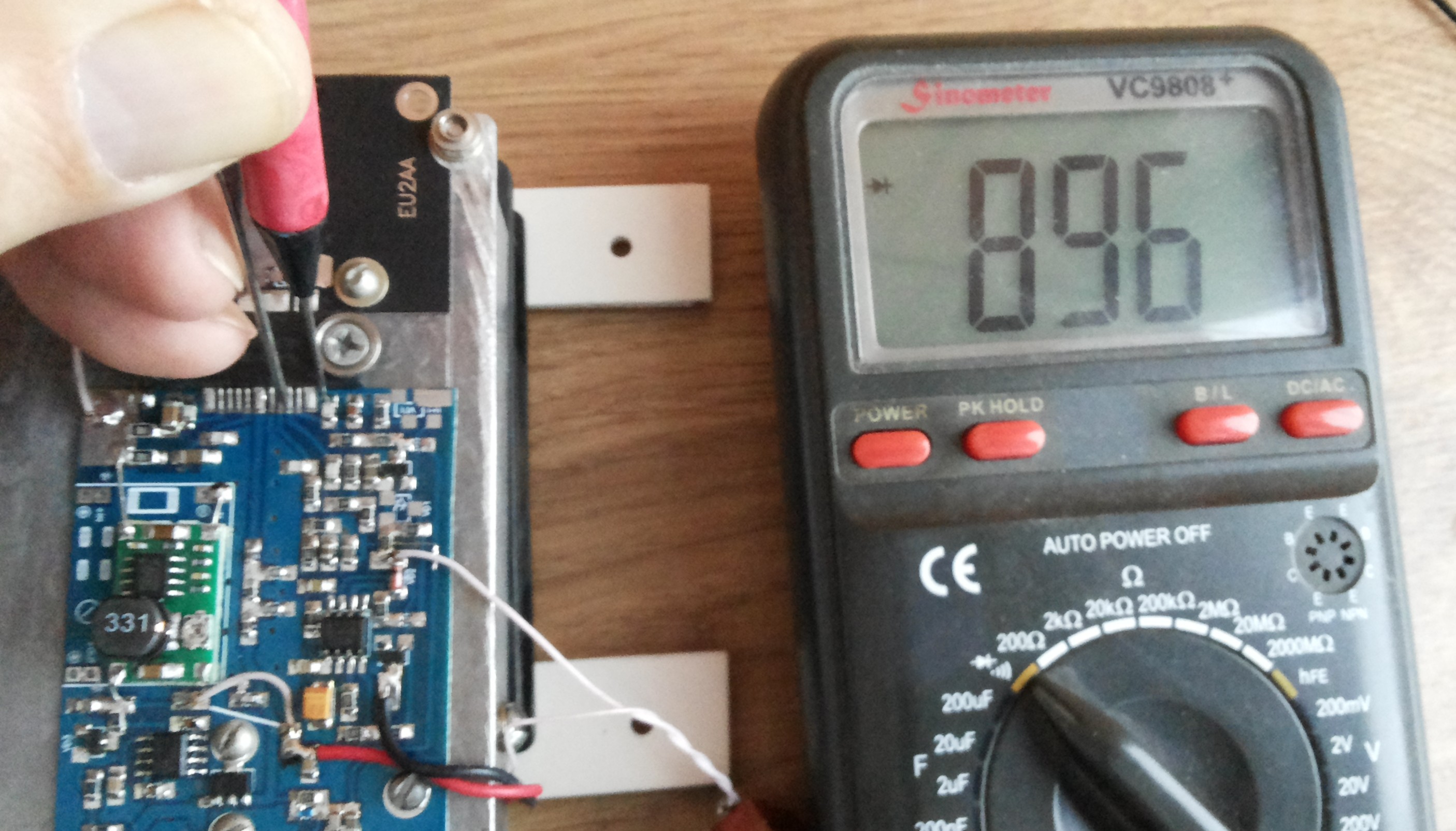

Исправная:

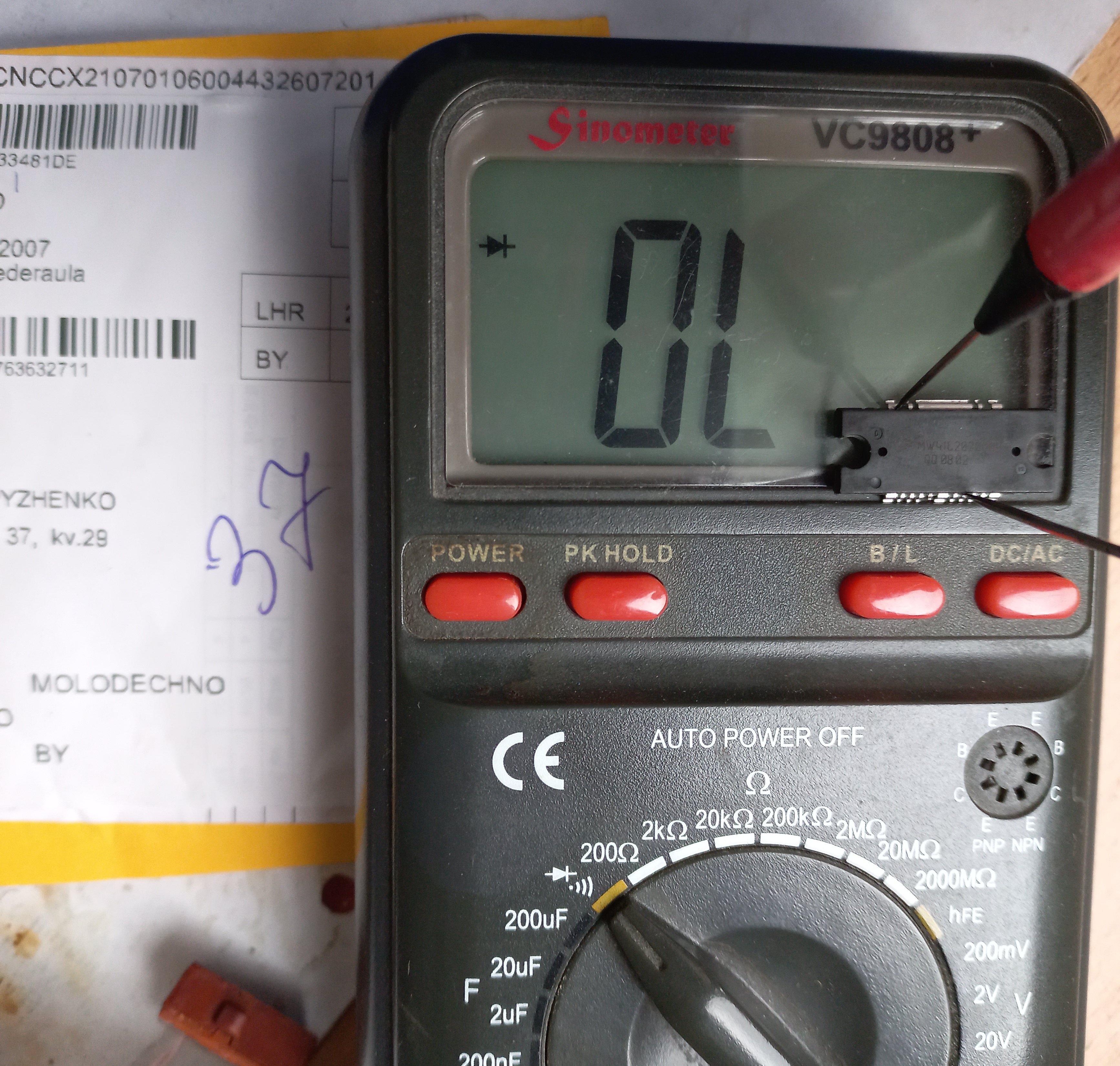

Неисправная:

Можно прозванивать как запаянную в блок, так и отдельно.

Все три вывода должны показывать сопротивление в районе 700-900.

Если хотя бы один в обрыве, открываете СПОР и готовите петицию поставщику, используя пример:
«ВНИМАНИЕ! При проверке купленной у Вас MW4IC2020 мультметром в ЗАЩИЩЕННОМ режиме, обнаружены обрывы вывода 8».
Либо 9, либо 10. Который не звонится.

по-английски:
“ATTENTION! When checking the MW4IC2020 purchased from you with a multimeter in the PROTECTED mode, output breaks were detected 8”.

Прилагаете фото, желательно свое.

Жмете кнопку «открыть спор» и копируете туда английский текст и фото.

Поставщик, почитав, быстренько предложит ЗАМЕНИТЬ или Вернуть деньги.
Выбирайте первое, пускай шлет исправную микросхему.

[EU2AA]

Шаг 8. Входной контроль комплектации. DC-DC.
DC-DC https://ru.aliexpress.com/item/1-MP1584 ... 9e5b510-25
оказался очень хорош.

В режиме преобразования +24В → +9В ток холостого хода без нагрузки соcтавлял 0,37мА.
КПД до 1А около 94%, стабилизация и фильтрация на выходе очень приличные.

Однако и они кончились.
Прикупил MINI-360 - 30штук.

Проверка показала огромный ток холостого хода от 39 до 87 мА.
DC-DC без нагрузки раскалялся за 5 минут.
Причина: индуктивность 100нГн факт=17нГн, а выходной конденсатор — всего 1,0мкФ.
Частота генерации была в районе 15МГц.
От такой частоты все сильно греется, нужно понижать частоту генерации.

Заменой дросселя на 330нГн (факт=470нГн) и дополнительным 4,7мкФ поверх имеющегося 1,0мкФ удалось сбить частоту генерации вниз, ток хх стал ниже 6мА.
Вроде бы терпимо?
Переделал так 5 штук.
Поставил в УМ.
Через 1 час сдох первый, через 3 часа - второй.
Дрянь полнейшая эти MINI-360.

Скачиваем и распечатываем Карту регулировки

PA_KR3.pdf

(41.62 КБ) 631 скачивание

[EU2AA]

Микросхема MW4IC2020 имеет крайне тонкое основание - 0,8мм из мягкой меди и при любом привинчивании норовит выгнуться дугой.
Теплоотвода на радиатор уже никакого, от перегрева быстро наступает тепловой пробой. После нескольких привинчиваний-отвинчиваний деформация накапливается и ломается пластмассовая часть корпуса.

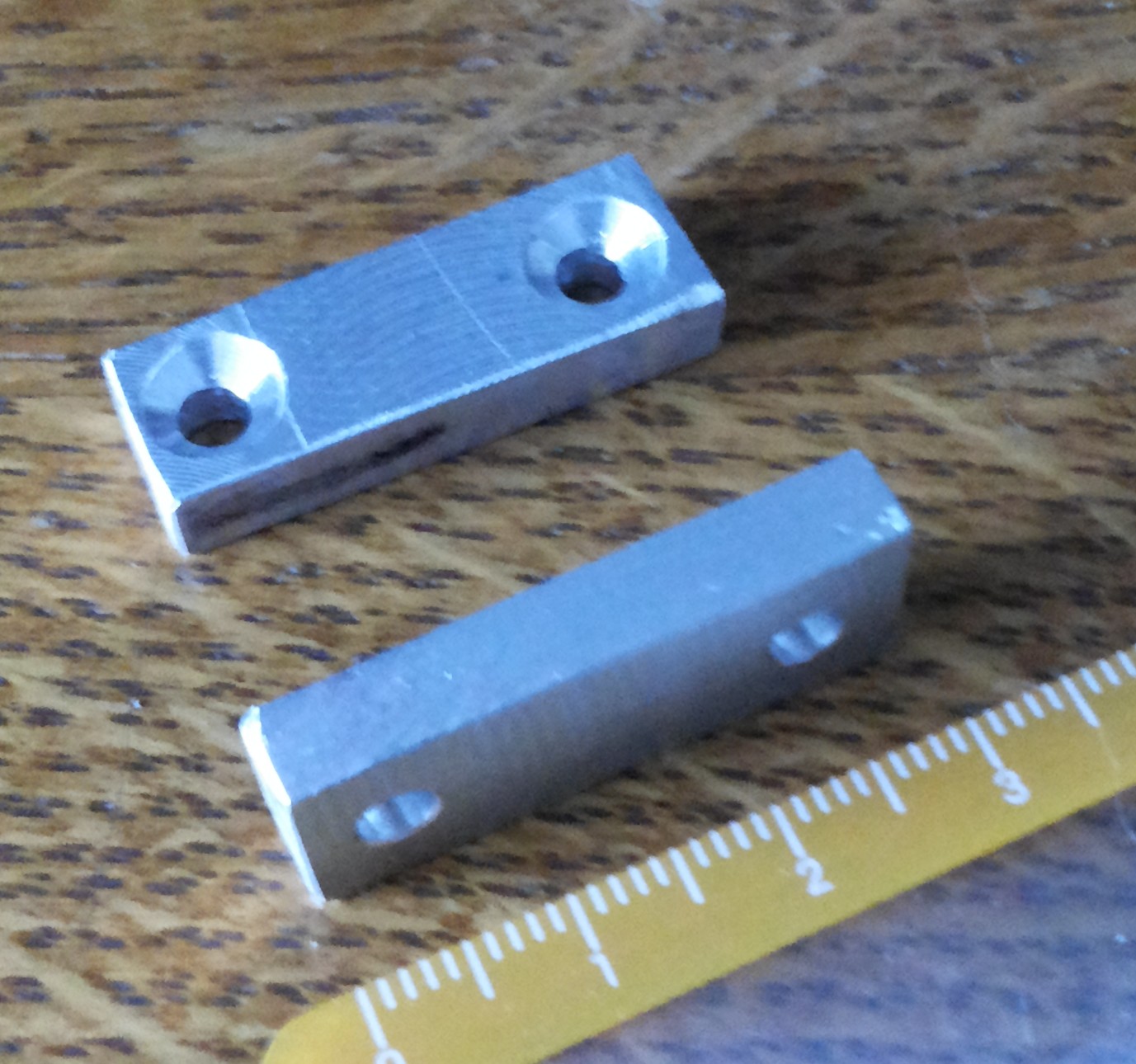

Лучший путь сделать прижим из твердого сорта дюраля Д16Т.

Мягкие сорта алюминия не подходят,
фторопласт - тоже плохой вариант, так как является аморфным материалом с высокой текучестью.

[eu1aq]

Шаг 8. Входной контроль комплектации. DC-DC.
DC-DC https://ru.aliexpress.com/item/1-MP1584 ... 9e5b510-25
оказался очень хорош.


Однако и они кончились.

Заказал недавно у этого продавца: https://aliexpress.ru/item/32341006065. ... 33edVFdvYC
Уже машут крыльями на пути в Синеокую ...
Судя по гордому национальному названию и рейтингу - продавец неплох ... Цена позволяет прикупить с запасом.

[EU1VA]

Шаг 8. Входной контроль комплектации. DC-DC.
DC-DC https://ru.aliexpress.com/item/1-MP1584 ... 9e5b510-25
оказался очень хорош.


Однако и они кончились.

Заказал недавно у этого продавца: https://aliexpress.ru/item/32341006065. ... 33edVFdvYC
Уже машут крыльями на пути в Синеокую ...
Судя по гордому национальному названию и рейтингу - продавец неплох ... Цена позволяет прикупить с запасом.

Добрый вечер, и с наступающим!

Если невтерпежъ, то их есть в Минске. Но несколько дороже.
https://belchip.by/product/?selected_product=34067

[EU2AA]

Заказал недавно у этого продавца: https://aliexpress.ru/item/32341006065. ... 33edVFdvYC
Уже машут крыльями на пути в Синеокую ...
Судя по гордому национальному названию и рейтингу - продавец неплох ... Цена позволяет прикупить с запасом.

Отлично, Валерий Алексеевич! Спасибо за ссылку!
Тоже прикупил 30шт.
Выходит по 1р./шт.

[EU2AA]

Описан удачный случай покупки MW7IC2725 25Вт. Довольно редкий случай.
http://forum.vhfdx.ru/peredajuschee-obo ... #msg381498
http://forum.vhfdx.ru/peredajuschee-obo ... #msg381524
http://forum.vhfdx.ru/peredajuschee-obo ... #msg381583

[EU2AA]

Оживленная дискуссия здесь: http://forum.vhfdx.ru/prijomnoe-oborudo ... #msg382115

[EU2AA]

Групповую печатную плату разрезаем на одиночные две ЛЕВЫХ и две ПРАВЫХ платы.
Размечаем на радиаторе, нарезаем резьбу поочередно ПРАВУЮ плату, MW4IC2020, а затем ЛЕВУЮ плату.

Монтаж плат.
Отвинчиваем обе платы.

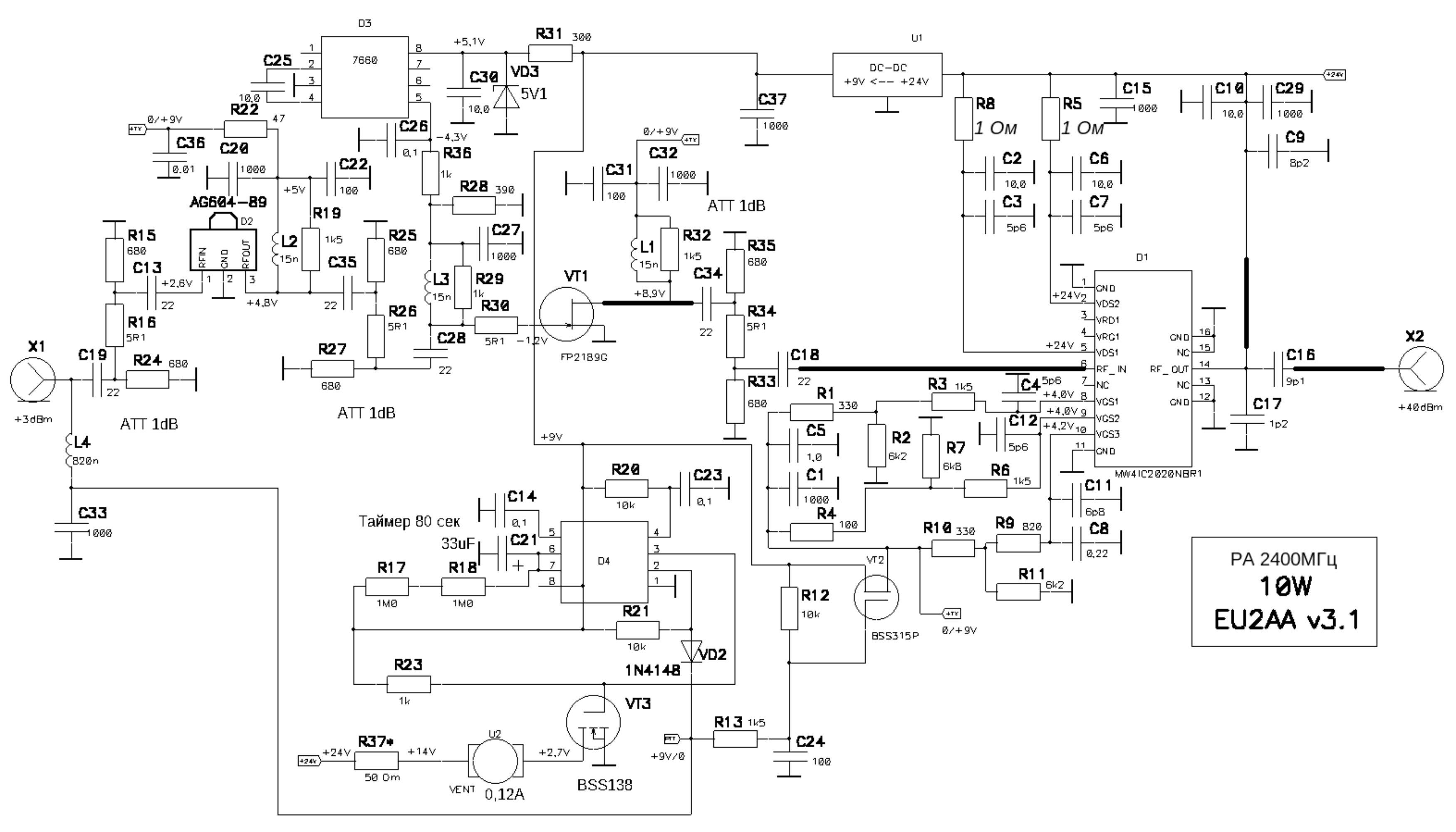

Скачиваем, поворачиваем на 90 градусов и распечатываем на весь лист электрическую

и аналогично монтажную схемы.

Для удобства монтажа раскрашиваем монтажную схему

и на ней же выписываем перечень элементов, отсюда:
https://observablehq.com/@eu2aa/pa-10w- ... =@eu2aa/pa

После монтажа желательно отмыть плату от флюса и пригара в ванночке с бензином,
используя кисть с укороченной щетиной.
*по крайней мере я надеюсь, что никто не пришлет мне свой УМ для настройки немытым.

[EU2AA]

http://forum.vhfdx.ru/peredajuschee-obo ... #msg383146
ссылка на удачную покупку MW7IC2725N

*для версии 3.2 на ТЕХ ЖЕ ПЛАТАХ.

[eu1aq]

Владимир. Ильич, вопрос несколько рядом с темой... А Вы не смотрели, насколько сильно шумит модуль MP1584 ?

[EU2AA]

Владимир Ильич, вопрос несколько рядом с темой... А Вы не смотрели, насколько сильно шумит модуль MP1584 ?

старые D-SUN кончились, а MP1584 еще не пришли. Отлеживаются на складе Белпочты в Минск-2

[eu1aq]

а MP1584 еще не пришли. Отлеживаются на складе Белпочты в Минск-2

А мои 9 числа убыли из Таллина и больше не отслеживаются...

[EU2AA]

И мои якобы только убыли из Таллина 9 января.
А они на складе Белпочты.
Склад огромный, товаров тьма, а комната у тамошней таможни маленькая, я там был.
Разрешают мизерными партиями заносить.
Все валяется месяц и более

Оперативней инфоомируется здесь: http://parcelsapp.com/tracking/

[EW2GG]

а MP1584 еще не пришли. Отлеживаются на складе Белпочты в Минск-2

А мои 9 числа убыли из Таллина и больше не отслеживаются...

Новый год еще... однако...

[eu1aq]

а MP1584 еще не пришли. Отлеживаются на складе Белпочты в Минск-2

А мои 9 числа убыли из Таллина и больше не отслеживаются...

Новый год еще... однако...

Не, наверно отправили курьером ...

И ещё интересное новшество - российские заказные письма по территории РБ не отслеживаются. Крайней была информация почты России о прибытии в РБ , а дальше - неделя молчания и бумажка в почтовом ящике (без тренинг - кода) ...

[EU2AA]

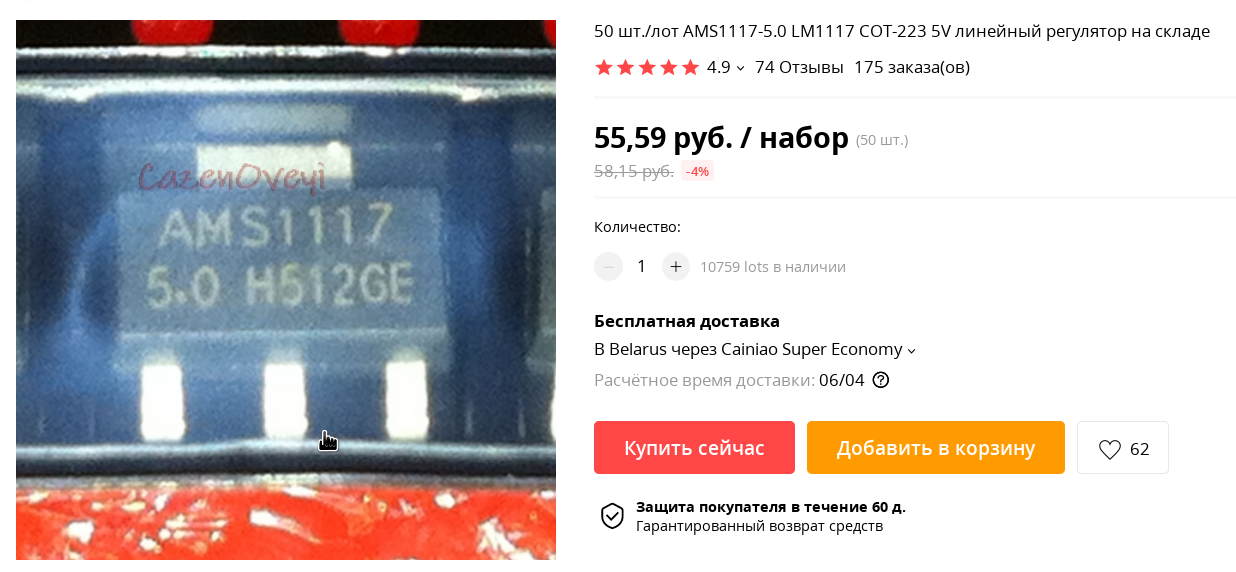

Для трансвертера 144 --> 2400 пришли стабилизатооы +5В, аналог LM1117-5.0,
50штук AMS1117-5.0 за $0,82, с доставкой.

Нашел прямо в почтовом ящике, видно из Большого камня, курьером.
Запаял 1шт. , 0,1мкФ - по входу и выходу.
Держит +5,01В, ток нагрузки проверил до 0,5А, входное напряжение - до +20В. Вполне нормальные параметры.
При входном напряжении +30В - пробился.
-
*дополнение от 24.09.2020г.
Поставил на платы трансвертера для маяков (2880,4МГц х2=5760,8МГц) - 3шт. на ток 150ма.
через 15 минут работы напряжение 5,0В "поползло" вверх, стало +5,16В,
еще через минут 5 транвертер сдох, напряжение на выходе скакнуло до первичного - +12В.
-
Вылетели 3 штуки AG604-89, весьма расточительно!
-
Уменьшил первичное напряжение до +9в.
Посмотрел остальные два трансвертера, Тоже - +5,0В как не бывало.
-
Пришел второй заказ на AMS1117. Тоже 50штук.
Напаял 5 штук на порченую плату, запитал от +12в, нагрузил на 27Ом, около 180ма.
Через полчаса проверил - ВСЕ выдали на выходе отнюдь не +5В.
Кто-что, от +5,7 до +11В.
-
Аккуратно погрузил весь остаток - около 90Шт. в урну.
Дрянь оказалась полнейшая.
-
Пока использую LM1117-5,0, купленные в Витебске у фирмы Стелл http://www.stell.by/list_result_cat2.php?codes=12
Ставил везде и всюду, держат до 0,8ампера и 5,0В, даже будучи сильно раскаленными!!
Выпаиваю из своих же макетов.

[EW2CC]

с jlcpcb.com

Holiday Notice!

Keep Production of Standard Prototype PCBs(2-layer, HASL, Green color), production of other orders probably won't resume until February 10 due to coronavirus outbreak in Wuhan, China.

Пока делают заказы только Standard Prototype PCBs(2-layer, HASL, Green color)
Дозаказал платы, жду головы и комплектовку.

[EW2GG]

Мне сегодня платы пришли. Можно начинать воять!!!
