Фото нижней части трансивера. На этом всё. Спасибо всем кто смотрел данный материал.

Верхняя часть трансивера. Отсек ГПД закрыт крышкой на которую закреплена плата ЦШ "Макеевская". На втором фото крышка снята и отодвинута в сторону.

Крышки корпуса до покраски.

На данной плате размещены: УНЧ, ОКГ, УПЧ и микрофонный усилитель.

Фото-0005.jpg Фото-0021.jpg Фото-0018.jpg Фото-0041.jpg Данный вариант Альбатроса собран на четырёх печатных платах. Навесным монтажом собраны блок питания и ГПД. Шасси данного варианта Альбатроса не совсем обычное для ламповых конструкций. Оно не цельное, а состоит из двух половинок соединённых ...

Ару для Альбатроса по схеме трансивера RT-2000. Собрал на одной плате размером 120*45 мм вместе с измерителем выходной мощности Альбатроса.

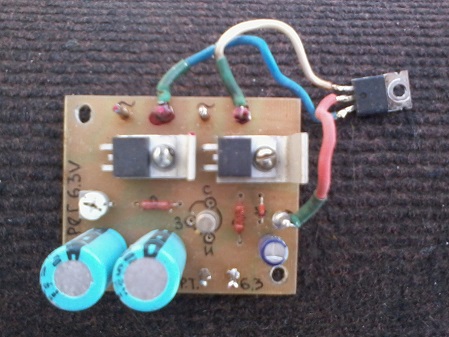

Стабилизатор накала ламп для Альбатроса. В качестве диодов Шоттки я применил SR860. Электролитический конденсатор составлен из двух по 2200 мкФ на 25 Вольт. Схема С. Беленецкого.

Фото-0039.jpg В ГПД применил вот такой КПЕ. Изготовлен из посеребрённой латуни. Статор укреплён на керамических стержнях, а ротор на подшипниках. Толщина пластин 1 мм, что не даёт им возможности "играть" при перепадах температур. Одна секция КПЕ используется для диапазона 40 м, вторая для диапазона ...

Фото-0015.jpg Фото-0023.jpg Вначале планировал установить на передней панели два прибора - измеритель уровня входного сигнала ( S - метр ) и измеритель выходной мощности ( P - метр ) - первое фото. Затем отказался от этого и применил один.
На втором фото фальшпанель и передняя панель Альбатроса до ...

Анодный дроссель как в UW3DI - 2 вариант. Каркас изготовлен знакомым токарем из текстолитовой болванки. Диаметр 18 мм. Содержит 130 витков провода ПЭЛШО диаметром 0.35 мм. Первые ( ближайшие к аноду ) 15 витков намотаны с шагом.

Фото-0045.jpg Фото-0047.jpg Фото-0003.jpg В прошлом году приобрёл на Алиэкспресс восьмизначный частотомер ( измеряет не хуже чем промышленный Ч3-54 ) и тестер для проверки радиоэлементов GM328A. Объединил оба прибора в одном корпусе склеенным из полистирола. Лицевая панель из прозрачного оргстекла ...

Перед установкой контуров в Альбатрос настраиваю их на середину диапазона с помощью самодельной приставки для настройки контуров. Приставку смонтировал в корпусе от СК-Д-24. В качестве полевиков использовал BF245A.

Фото-0033.jpg Фото-0034.jpg Катушка П - контура для выходного каскада на 6П36С для диапазона 80 м содержит 22 витка провода диаметром 1.0 мм. Для диапазона 40 м - отвод от 8 витка считая от холодного конца.
Катушку мотаю на отрезке полипропиленовой трубы диаметром 32 мм. Сначала трубу обматываю в ...

Фото-0049.jpg Фото-0050.jpg Мой четвёртый Альбатрос на два диапазона. Закончил конструкцию в январе этого года. На выходе 6П36С. Её накал запитан переменкой 6.3 Вольта. Накал всех остальных ламп запитан стабилизированным напряжением по схеме С.Беленецкого. Переключение диапазонов с помощью реле ...

Вот они братья - средний брат внизу, младший вверху. Старший брат с монтажом на печатной плате и с выходом на ГУ-50 - разобран. Его фото осталось только на Вашем Форуме на стр. 22.
С уважением Григорий R4UAC.

Ну вот и закончена настройка Альбатроса на диапазон 40м.

Так как собранный трансивер на 40 м намного меньше чем два предыдущих применяется пока аналоговая шкала. Для цифровой шкалы от радиоприёмника Чалышева ищу место. В качестве силового трансформатора применён ТС-160 от моего трансивера на 80 м с монтажом на печатной плате, который я разобрал. На выходе ...

Пока четвёртый раз идёт посылка с надоевшими BF245A для моего трансивера Я.С.Лаповка №2 изготовил Ламповый трансивер Альбатрос навесным монтажом на диапазон 40 м. Процесс постройки на сайте радиолюбителей Мордовии. Вчера отстроил на приём. Слышал Томск и Хабаровск с уровнем 5.8. В эфир пока не ...

Андрей! Всё правильно. И я уже писал, что импортные транзисторы отличаются друг от друга производителями, а отечественные от экземпляра к экземпляру. Да и не боишься спалить например КП350 /хотя ещё ни одного не спалил/, а ставишь например BF980.
А вот в КВ станции Я.С Лаповка нужны BF245A как с ...

Спасибо Андрей! Сейчас да, гораздо проще всё выписать из Китая или из радиолавки С.Тележникова.
А вот куда девать радиодетали, которые копились годами, когда полки радиомагазинов были пусты. Ну накопилось у меня 12 коробок с платами от телевизоров, радиоприёмников, автомагнитол и пр. И это не считая ...

Не праздный вопрос к тем, кто собирал цифровую шкалу к "Любительскому связному КВ приёмнику" - Л.Чалышев, журнал "Радио" за 1982 год, №10, стр.17-21. Стоит ли собирать? Все детали имеются. Очень нужно товарищу- радиолюбителю, да и я бы собрал к простенькому трансиверу для полевого дня.
С уважением ...

При работе на своём Альбатросе №2 пользуюсь этим динамическим микрофоном от караоке SONY F-V120. R-620 Ом. Микрофонный усилитель - по автору. Шнур у микрофона длинный, поэтому намотан. Обрезать строго запрещено, так как иногда используется по назначению.
С уважением Григорий R4UAC.

За год почти ежедневной работы в эфире на 80 м в моём Альбатросе №2 с навесным монтажом были выявлены всего две неисправности.
1. В прошлом году неожиданно пропало +600 Вольт. При замере оказалось +300 Вольт. Всему виной оказался электролит 150 мкФ на 400 Вольт фирмы Самсунг, который "приказал долго ...

Все обмотки трансформатора перемотаны. Оставлена только первичка. Спасибо ВСЕМ!
С уважением Григорий R4UAC.

Спасибо Виктор! Учту всё при настройке когда закончу КВ станцию. Что касается умножителя напряжения, то он сделан в соответствии со схемой БП В.Гнидина UR8UM. А что Вы лично скажете насчёт реле? Выдержит ли пока применённое РЭН34, или заменить на РЭН33? Ещё раз спасибо.
С уважением Григорий R4UAC.
