Совместное изготовление аппаратуры для QO-100

[EU2AA]

Очень понравился и заинтересовал комплект Владимира Чепыженко для работы через QO-100

Тогда открываем новую Тему: "Совместное изготовление аппаратуры для QO-100"

[EW2CC]

Посмотрел и загорелся, хочу.
Так что тоже буду делать.
Ильичь, Вы полностью правы, надо уходить вверх, там на сегодня ещё не нагадили помехами.
Да и мы там ни кому мешать не будем.

[EW2GG]

И меня возьмите в совместную работу....

[EU2AA]

Начинаем с заказа плат на универсальный УМ.
Скачиваем GERBER-файл https://eu2aa.com/files/2_4KL.zip
Файл сделан удобным для заказа на китайских сервисах "по 2$", например https://jlcpcb.com

Сначала нужно зарегистрироваться, указать свой адрес, куда придут платы.

Размер утрамбован, чтобы не выходил за пределы двухдолларового размера 100х100мм;
В файле размещены две платы. Ножницами разрезаем на 4 части, выходит 2 ЛЕВЫХ и 2 ПРАВЫХ платы.
Таким образом из ОДНОЙ заказанной платы можно изготовить ДВА УМ, а
из ПЯТИ заказанных плат можно изготовить ДЕСЯТЬ УМ.
Потребуется одна пара плат для УМ10Вт,
а также одна ЛЕВАЯ плата для предварительного УМ1. (см. схему ниже).
При заказе нужно выбрать материал платы FR4 толщиной 0,6мм.
Цвет маски лучше всего выбрать ЖЕЛТЫЙ, зеленая тоже неплохо,
синяя маска на СВЧ дала бОльшие потери,
черная или белая маски - неудобны, не видно топологии.
Пять плат размером до 100х100мм будут стоить $2 + доставка $8, итого $10.
Справа, в отдельном окне следим за ценой, если заломят больше $2, нужно сбросить и начать сначала.
ОДНА пара плат обойдется в $1.
Оплата карточкой в интернете.

На них можно сделать как УМ10Вт - https://observablehq.com/@eu2aa/pa-10w-2400-3-1

так и УМ25Вт - https://observablehq.com/@eu2aa/pa-25w- ... aa/phase-4

*кто сделает ПЕРВЫЙ шаг? и обеспечит 5 человек платами?

[EW2GG]

ну что.... давайте начнем с меня... Сделаю заказ и отпишусь. Ранее я заказывал на Али всякое.

[EU2AA]

Через 3-4 рабочих дня после заказа и оплаты, сайт пришлет Вам письмо об отправке с указанием кода отслеживания.
Здесь будет видно, где платы: https://webservices.belpost.by/searchRu.aspx

[EW2GG]

За желтую маску ломят большие деньги. Заказываю зеленую

[EW2CC]

Владимир Ильичь, я что то не нашёл фотографий антенны на вашем ресурсе с тем облучателем, что вы показывали на собрании.
Если не трудно сделайте фото всего оборудования
В начале темы просто сделаем полное описание, чтоб всем, даже полным чайникам было понятно о чём разговор.

[EW2GG]

За доставку на этом сайте прося 45 байденов... Может есть другой сайт?

[EU2AA]

За доставку на этом сайте прося 45 трампов... Может есть другой сайт?

Конечно, не нужно,
Попробуйте здесь https://www.pcbway.com/orderonline.aspx
На этом сайте Первый заказ - БЕСПЛАТНО!
Справа, в верхнем углу загорается на красном фоне надпись: "New here? Free for your first order["
Что в переводе звучит: "Новенький тут? Бесплатно для вашего первого заказа!"

*этот бонус распространяется на ВСЕХ и каждого от EU1AA до EW8ZZ
Маску сделайте, если что - зеленую

[EU1LR]

Доброй ночи.
Так же заинтересовал данный проект.
Готов в складчину покупать и строить оборудование.
Что касается печатных плат под заказ в Китае, то я когда-то интересовался данным вопросом.
Компаний, предоставляющих такого рода услуги много, вот те, что сходу нашел:
https://www.pcbway.com/
https://www.elecrow.com/pcb-manufacturing.html
https://www.allpcb.com/
https://www.seeedstudio.com/fusion_pcb.html
+https://www.nextpcb.com/
Можно еще на али заказывать - в поиске вбиваем pcb prototype (pcb manufacture) и ищем исполнителя
как пример - https://ru.aliexpress.com/item/32954774 ... b201603_55
Как делать заказ описано и информации о товаре. Как правило, отправляем гербер на почту + все требования - получаем стоимость заказа.

[EU2AA]

За желтую маску ломят большие деньги. Заказываю зеленую

Правильно!
Цена - важная составляющая.
Если дорого, то сразу уходим к другому продавцу!

[EU2AA]

Доброй ночи.
Так же заинтересовал данный проект.
Готов в складчину покупать и строить оборудование.
Что касается печатных плат под заказ в Китае, то я когда-то интересовался данным вопросом.
Компаний, предоставляющих такого рода услуги много, вот те, что сходу нашел:
https://www.pcbway.com/
https://www.elecrow.com/pcb-manufacturing.html
https://www.allpcb.com/
https://www.seeedstudio.com/fusion_pcb.html

На pcbway.com, elecrow.com и seeedstudio.com я заказывал.
Качество везде неплохое, но большие сроки.
Еще долго валяется на складе Белпочты в аэропорту Минск-2.

[EU2AA]

Схема радиостанции для работы через QO-100

SDR PLUTO и Предварительный УМ1 располагаются на рабочем месте.
Сигнал TX передатчика PLUTO с мощностью +3dBm частотой 2,4ГГц,
усиливается в предварительном УМ1 до уровня +23dBm,
затем подается в кабель длиной до 20 метров, в котором он затухает до мощности 0dBm.
Этой мощности достаточно для раскачки основного УМ до 10Вт(+40dBm).
1. На рабочем месте кроме ноутбука располагается SDR-модуль ADALM-PLUTO,
предварительный УМ1 (ЛЕВАЯ плата основного УМ),
стрелочник для контроля тока основного УМ 10Вт,
телеграфный ключ с манипулятором и педаль РТТ.

Вынесены на 20 метров:
2.Основной УМ 10Вт версии V3.1 https://observablehq.com/@eu2aa/pa-10w-2400-3-1
3.Patch с дисковым облучателем и LNB Octagon Single LO https://observablehq.com/@eu2aa/untitle ... aa/phase-4

[EU2AA]

Всего 7 ШАГОВ изготовление полного комплекта аппаратуры для работы через QO-100
Шаг 1. описан выше.
Шаг 2. Заказ комплектации на оба УМ.
Шаг 3. Покупка LNB c PLL (синтезатором).
Шаг 4. Покупка офсетной параболы.
Шаг 5. Изготовление облучателя антенны передатчика 2,4ГГц.
Шаг 6. Покупка пары БП +12В/3-4A.
Шаг 7. покупка SDR PLUTO.

Как вариант, вместо шага 7, изготовление трансвертера 144МГц ---. 2400МГц https://observablehq.com/@eu2aa/144-240 ... aa/phase-4 .
Тогда схема будет выглядеть так:

[EU2AA]

я что то не нашёл фотографий антенны на вашем ресурсе с тем облучателем, что вы показывали на собрании. Если не трудно сделайте фото всего оборудования

Все сделаем в процессе

[EU2AA]

Шаг 2. Заказ комплектации на оба УМ.

AG604-89G - много продавцов https://ru.aliexpress.com/wholesale?cat ... =AG604-89G
предпочтительный - https://ru.aliexpress.com/item/40003928 ... b201603_53
US $11.28 / набор (10 шт.)
FP2189G - https://ru.aliexpress.com/item/32820713 ... b201603_53
US $13.54 / набор (10 шт.) с доставкой в РБ
либо равноценный https://ru.aliexpress.com/item/32840200 ... b201603_53
US $14.72 / набор (10 шт.) с доставкой в РБ
ICL7660 - https://ru.aliexpress.com/wholesale?cat ... xt=ICL7660 много продавцов, все не более US $1 / за набор (10 шт.) Внимание! Корпус SOIC-8

[EU2AA]

NE555D - https://ru.aliexpress.com/wholesale?cat ... ext=ne555d
b]все не более US $0.5 / за набор (10 шт.)[/b] Внимание! Корпус SOIC-8

DC-DC - https://ru.aliexpress.com/item/1-MP1584 ... 9e5b510-25 либо аналогичные. Они часто меняются, старые распродают, появляются новые...
Рискованная позиция - MW4IC2020 (либо MW7IC2725).
https://ru.aliexpress.com/wholesale?cat ... =MW4IC2020

О мерах предосторожности - написал Антон EW6FS.
http://forum.vhfdx.ru/peredajuschee-obo ... #msg367862
"Перед пайкой и после можно цифровым тестером (в режиме измерения диодов, в обратной полярности) проверить наличие контакта выводов 8 и 9 с кристаллом. Если все нормально, то тестер должен показать 0,714...0,78."
После получения прозвонить, можно и не вынимая из пакета.
Если брак, то сразу открываем спор (есть такая кнопка). Фирма - вышлет замену, либо вернет деньги.
И так до Победы!
По моей статистике шансы купить годную MW4IC2020 равны 80%.
Для MW7IC2725 - шансы близки к нулю. За всю историю у меня в руках была ТОЛЬКО ОДНА годная MW7IC2725, еще 11 штук - брак.
*только для любителей острых ощущений!

Отдельного внимания заслуживает списанное сотовыми компаниями оборудование 1900МГц.

По моим данным MW4IC2020, демонтированные из списанных сотовыми годные на 100%.
Сам работаю на такой по сей день.
На таких платах можно найти ПОЧТИ все, что нужно для УМ 10Вт.
Качество - 100%. Если правильно демонтировать.
Можно хорошо сэкономить!

Остальная мелочевка здесь: https://observablehq.com/@eu2aa/pa-10w- ... aa/phase-4
Дублировать не буду. На вопросы отвечу.

[EU2AA]

Шаг 3. Покупка LNB c PLL (синтезатором).
Я купил немецкую головку OCTAGON Single Local Oscaillator с PLL. Отличная вещь.

Выбор огромный.
Главное, чтобы была не с диэлектрическими резонаторами, а именно с синтезатором (PLL), на микросхеме.
На Лебяжьем про такие спрашивал, пожимают плечами.

Чудесный обзор - http://www.pabr.org/radio/lnblineup/lnb ... en.html#lo
Обзор-обсуждение - http://forum.vhfdx.ru/prijomnoe-oborudovanie/vybor-lnb/

заказал себе еще таких - https://ru.aliexpress.com/item/32869631 ... 2d9dBMXf7n
US $8.99
ожидаю

[EU2AA]

Шаг 4. Покупка офсетной параболы.
По дороге на позапрошлое собрание в Минске в первую субботу декабря 2018 года купил на Лебяжьем, в павильоне, офсетную - Ø0,9 метра за 35 рублей.
Многие применяют от 0,5м до 3 метров, дело вкуса.

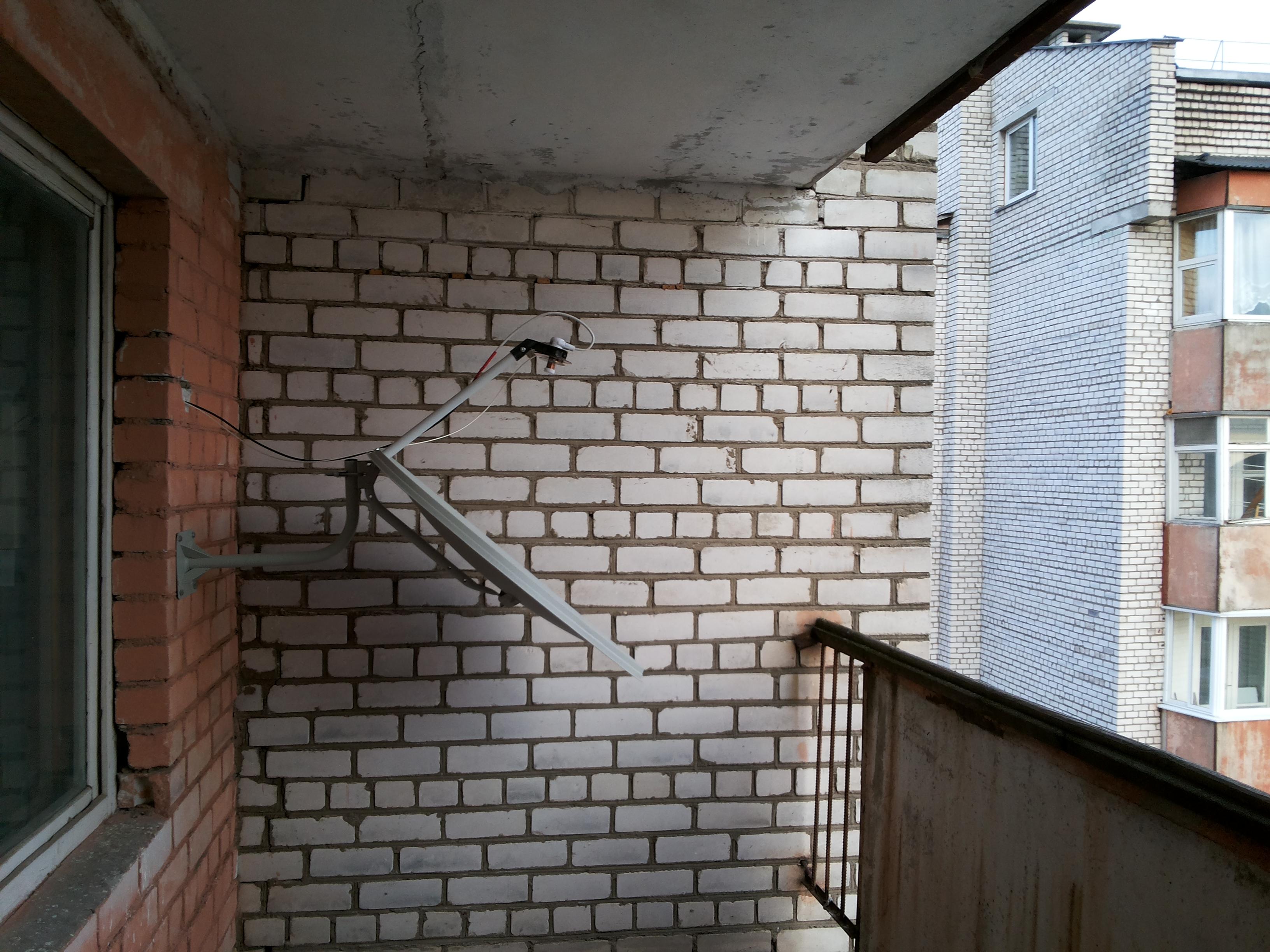

Сразу привинтил на стенку внутри балкона за лифтовой.

Как раз с той точки был виден клочок неба с АЗИМУТОМ 180 градусов и УГЛОМ места 26 градусов на QO-100.
Привинтил клюшкой вверх, когда коммунальщики достают владельцев тарелок, моей снаружи не видно.
Кроме того на верхнюю часть, на саму головку надел целлофановый мешок, голубям сесть некуда.
*на Патч-2400 пакет надевать нельзя, сигнал сразу падает с 599+20dB, до 559 ...

Устроился на табуретке рядом, с ноутбуком и SDR-свистком.
Спутник увидел на 739МГц после головки сразу, очень мощный сигнал на водопаде панорамы.
Подвигал левее-правее, вправо-влево, покрутил вокруг оси головку по минимуму
Минимум - он острый, потом повернул на 90 градусов и зафиксировал.
С марта 2018 года больше не трогал.

[EU2AA]

Шаг 5. Изготовление облучателя антенны передатчика 2,4ГГц.

Дисковый двухэлементный облучатель с Левой круговой поляризацией (LHCP).
При установке на параболу переизлучается как Правая круговая поляризация - RHCP

Облучатель мы разработали совместно с Виталием Гавриловичем, EW7W.

Здесь пошаговая инструкция - https://observablehq.com/@eu2aa/untitle ... a/untitled


Трубка латунная внутренним Ø20мм, внешним Ø22мм.

Предыдущая версия спирального облучателя сильно глушила собственный приемник, было неприятно работать.
Patch 2.4GHz - совершенно не влияет,
усиление заметно больше,
обычно работаю с пониженной мощностью 2Ватта,
хватает, трек своего сигнала вижу в оранжевом цвете,
такой же, как CW- маяк QO-100.

*с тех пор пришлось сделать/настроить их немало,
конечно, конструкцию варьировал,
та, что показывал 7 декабря на собрании - одна из последних,
но самая лучшая - по вышеприведенным эскизам.

Настройка без параболы по наилучшему КСВ, 1,1-1,3 - хороший результат.
*при настройке зазор между пятаком и вибратором может получиться всего около (0,3-0,5)мм, тогда нужно вставлять туда прокладку из фторопластовой ленты от кабеля против пыли и насекомых. Столько слоев, чтобы настройка была в прижатом пятаком состоянии!

[EU2AA]

Шаг 6. Покупка пары БП +12В/3-4A.
Есть у меня два хаба USB, приглянулись блоки питания от них

вытряхнул из корпусов.
Выходы соединил последовательно,
общее напряжение +24В - на УМ,
отвод от одного (нижнего по схеме) +12В - через инжектор на LNB.

*хороши также БП +12в от оптических модемов,

[EU2AA]

Шаг 7. Покупка ADALM-PLUTO.
Поиск по словам - ADALM-PLUTO
Лучше всего купить оригинальный, у Analog Devices.
https://www.analog.com/ru/design-center ... tml#eb-buy - покупка в самом низу страницы.

Вот, на Дигикей у них в наличии 591 штук, а у маузера - 511.
Цена у них для студентов - $149.
В душе ведь все мы молоды, считай студенты!

Если поискать, то попадаются и дешевле,
например за US $68,00
https://www.ebay.com/itm/ANALOG-DEVICES ... SwtQxd6om0
Это б/у, т.е. возвращенные, перед повторной продажей перепроверены.
Тоже неплохой вариант.
Если вдруг будет брак, есть срок для возврата денег.
EBAY.COM - фирма серьезная.

[ew6ba]

Можно и мне вступить в компанию по совместному изготовлению?? Я опоздал немного , по первому шагу платы уже заказали? Для второго шага нужно заказать комплектующие к УМ, а там как я видел все лоты по 10 шт.? Может быть тоже можно объединиться вскладчину?
С уважением,Виталий 73!

[EU2AA]

Можно и мне вступить в компанию по совместному изготовлению?? Я опоздал немного , по первому шагу платы уже заказали? Для второго шага нужно заказать комплектующие к УМ, а там как я видел все лоты по 10 шт.? Может быть тоже можно объединиться вскладчину?
С уважением,Виталий 73!

Конечно, Виталий Борисович!
Никаких ограничений.
Можно и без всякого записывания взять всю информация и сделать!

Если JLCPCB взвинтил цены за доставку до $45, тогда
Уходим!
Зато платы на pcbway для новичка - бесплатно.
*новичок у них определяется по компьютеру.

Кто умеет заказывать в интернете, заказывайте. Потом лишние будут для обмена...

По остальной комплектации тоже внес максимальную ясность.
Сообщайте здесь, если найдете еще интереснее.
Кому чего не хватает, у кого что лишнее?
Общение всем пойдет на пользу.

*хотя помните, что китайская aliexpress.com - это китайская же рулетка.
