Вертикал на 80/40м

[EW6T]

Хорошая антенна для работы с DX на участке с небольшой площадью.
Подробное описание, выложил тут: http://srvo.qrz.ru/gp_80_40m.html
Собственно ничего нового нет, но описано согласование и немного сам конструктив.
Если кому то эта тема интересна, готов ответить на ваши вопросы.

[EW8R]

Приветствую! В статье не уделено внимание очень важному вопросу при строительстве вертикалов - противовесам (радиалам). Или я плохо искал?) Как они у Вас реализованы? Спасибо..

[EW6T]

Приветствую! В статье не уделено внимание очень важному вопросу при строительстве вертикалов - противовесам (радиалам). Или я плохо искал?) Как они у Вас реализованы? Спасибо..

Да, точно! Спасибо, что обратили внимание. Нужно будет дополнить статью.
Старый наверное уже становлюсь

Конечно, учитывая размеры моего участка, позволить себе четверть волновые противовесы я себе конечно же не мог. Учитывая тем более, что точка запитки расположена сравнительно низко к земле, то и тем более , по участку не было смысла растягивать противовесы ( будут под ногами мешаться лишь) и их нужно будет сравнительно много, что бы снизить потери ...

В моем случае идеальным решением было сделать хорошую землю за счет металлического забора. Это почти 100 пог. метров вокруг участка на трубах, уходящих в землю на 1м и на подпорной бетонной плите (под забором) к тому же связанных еще и металлопрофилем. В 5-ти местах, выполнено соединение аллюминием толстого сечения.

Ввиду того, что Вертикал по любому согласовываться будет отдельным СУ, то привести всю систему к волновому сопротивлению кабеля уже не составляет труда.

Поднять же GP ( точку запитки выше головы, скажем на 2-3м) я уже не мог. Все же нужно было одному её ставить, да и технологически не выгодно. Итак высота получилась под 15м от земли. Высокая точка запитки, это потом еще трудности с её настройкой, а так до коробки СУ без лестницы уже будет не дотянуться.

Для тех, у кого нет такого забора , хорошая "земля" должна быть из 28-32 радиально раскиданных по земле проводов длинной не менее 0.1 лямбды (это примерно 8.5м). А лучше больше. Ну или поднять точку запитки как писал на 2-3 метра и тогда хватит 4 резонансных противовесов 1/4 по 20 метров.

В 15-16 году у меня стоял другой вертикал , шлейфово-петлевой, с высотой мачты 10м всего по мотивам DL2KQ.Вот ссылка на тот вариант, если кому интересно http://yl2mk.qrz.ru/gp_delta.html. Там как раз были противовесы разбросанные по земле. Новая антенна чисто по субъективным ощущением, довольно сильно выигрывает по КПД. Отвечают и зовут на неё, весьма прилично. Но опять таки, в Витебске и грунт другой. Тут суглинок-глина. Дожди бесконечные. Верхний слой вечно сырой А это практически идеальная почва для работы именно Вертикальных антенн.

[EU3EU]

Как-то раз наткнулся на интересную статью известного радиолюбителя Роберта Шервуда. Ещё в лохматом 1977 он взял измерительный мост и короткий вертикал, для которого известен расчётный импеданс на заданной частоте. И начал испытывать различные системы радиалов для него. Замерял импеданс и сравнивал с расчётным, оценивая сопротивление потерь. И он таки нашёл отличный способ сделать очень неплохую землю для НЧ диапазонов на маленьком участке: стальную оцинкованную сетку большой площади.
Вдохновившись его результатами, этим летом я купил рулон 25м х 1м сварной оцинкованной сетки с ячейкой 10 мм. Разрезал пополам и положил крест-накрест под мачтой, которая работает у меня на 160м в качестве вертикала (half sloper). Получилось 24 квадратных метра хорошей земли в радиусе 7 метров. Результатами очень доволен: на 160м за октябрь наработал кучку стран, до которых в прошлом сезоне дозваться не удавалось. (Наконец-то Аргентину сработал, причем сразу две станции). За лето через сетку хорошо проросла трава, практически скрыв её и прикрепив к земле, косилке не мешает. Несколько длинных радиалов, работавших с этой антенной раньше, всё равно оставил.

[EW6T]

Вдохновившись его результатами, этим летом я купил рулон 25м х 1м сварной оцинкованной сетки с ячейкой 10 мм. Разрезал пополам и положил крест-накрест под мачтой, которая работает у меня на 160м в качестве вертикала (half sloper). Получилось 24 квадратных метра хорошей земли в радиусе 7 метров.

Забор лучше!

[EW8R]

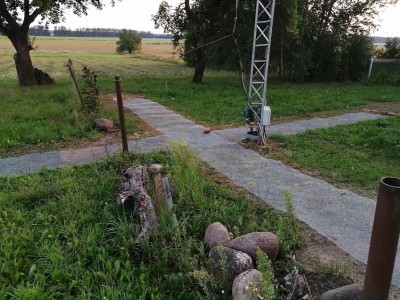

В моём случае я использую в качестве противовесов для моей антенны весь металл, который есть на участке - забор из профиля, водопровод со скважины, виноградные шпалеры. Плюс на зиму бросаю по газону штук 40 проволочных противовесов разной длины - от 40 до 10 метров. Антенна - проволочные элементы - 160 метров (почти вертикальная часть 20 метров, емкостная нагрузка 30 метров) и 80/40 метров (вертикальная 20 м, емкостная нагрузка 5 метров). СУ с перестройкой вакуумным КПЕ, КСВ=1 на любой частоте 160 и 80 диапазонов, и 1.1-1.3 на 40.
Идея с сеткой хорошая. У меня лежат дорожки из бетонной плитки "под камень". Можно попробовать такую сетку положить под дорожки.

[EW6T]

Я сейчас озабочен лишь одним. Нужно будет думать, как победить шумы и помехи при работе в эфире на Вертикал. Излучение у него отличное, а вот прием, в городе, оставляет желать много лучшего. Просится отдельная антенна чисто на прием...

[EW8R]

Только отдельная приёмная антенна поможет. У меня K9AY от RA6LBS на 8 направлений. Выигрывает у вертикала в 100% случаев. Передающую антенну расстраиваю при приёме. Установлена примерно в 40 метрах от вертикала.

[EW6T]

Только отдельная приёмная антенна поможет. У меня K9AY от RA6LBS на 8 направлений. Выигрывает у вертикала в 100% случаев. Передающую антенну расстраиваю при приёме. Установлена примерно в 40 метрах от вертикала.

Да, я так же сейчас заморочен на "Флагах" и Вымпелах". Но у вас судя по всему много места, а для меня с местом, большая проблема! Так бы я это все решил бы в два счета Примерно прикинул, одну рамку смог бы поставить.... в одной плоскости лишь и если будет реальный толк, потом еще переключать ...на 180 градусов. Это максимум возможного для меня учитывая мою площадь.

[EW8R]

Эх, было бы много места - хотя бы два бевера натянул бы. Но k9ay это максимум, который могу себе позволить. И то только на осень - зиму. Весной сворачиваю - мешает сельскому хозяйству )))

[EW6T]

Понятно. А у меня GP совсем близко будет стоять рядом. От силы 8 м между ними. Хорошо то, что хотя бы GP рассогласовать не будет проблем, достаточно переключить реле в коробке СУ на другой диапазон. Далеко конечно от идеала, но буду пробовать, все равно иного выхода нет.

А у вас на K9AY используется дополнительный усилитель или на трансивере все вытягиваете как есть? Дело в том, что эти антенны то с отрицательным усилением же...

[EW8R]

А у вас на K9AY используется дополнительный усилитель или на трансивере все вытягиваете как есть? Дело в том, что эти антенны то с отрицательным усилением же...

Используется. Но включаю его редко - обычно хватает трансивера.
