Совместное изготовление аппаратуры для QO-100

[EW2GG]

ПЛАТЫ УСИЛИТЕЛЯ ЗАКАЗАНЫ!!! ЗАКАЗАЛ 10 ШТУК! с пересылом 18 уе
Солигорских участвует в проекте 5 человек.

[EW1CD]

Привет!
Я тоже в доле, если можно (2 шт)
Валерий 445557013

[EW2GG]

Привет!
Я тоже в доле, если можно
Валерий 445557013

Берите какой нибудь заказ (выше) оптовый. Там будем вести обмен продукцией.

[EW2GG]

Судя по количеству желающих - необходимо поднять планку до 20 комплектов.
Список участников:
ew2сс
ew2gg
eu1lr
ew6ba
eu2cy -2 шт
eu2cb -2 шт
ew1cd -2 шт
Уже 10 желающих!

[EW2CC]

ошибаетесь, ещё +5 из Минска хотят
Надо, чтоб все тут отписались и по сему принимать стратегию кто что на всех заказывает

Ильичь молодец !!!!!
Здорово народ заинтерисовал, главное показал, дал потрогать, оказывается всё просто (за исключением настройки)

[EW2GG]

ошибаетесь, ещё +5 из Минска хотят
Надо, чтоб все тут отписались и по сему принимать стратегию кто что на всех заказывает

Согласен!

[EW2GG]

Вновь желающие - подходим, регистрируемся и на выбор - кто что будет закупать по опту!
Ограничиваемся пока 20-ю товарищами... Иначе будет уже накладно...

[eu1aq]

JLCPCB взвинтил цены за доставку до $45!
Уходим!

Владимир Ильич, на JLCPCB все по-прежнему. Сегодня заказывал платы. Нужно только выбрать правильный способ доставки ...

[EU2AA]

За доставку на этом сайте прося 45 трампов... Может есть другой сайт?

там не надо выбирать FedEx
нужно брать дешёвую доставку
тогда будет 2+8=10$

[EW2GG]

За доставку на этом сайте прося 45 трампов... Может есть другой сайт?

там не надо выбирать FedEx
нужно брать дешёвую доставку
тогда будет 2+8=10$

Это всё - от неопытности... Зато удалось заказать 10 плат (20 усилителей) за 3,92 трампов и пересылка 14,26 трампов... все ж выгодней!

[EU2AA]

Вижу, что первый блин комом ... есть жертвы

Пошаговая инструкция по заказу печатных плат
1. Заходим на сайт jlcpcb.com
2. Жмем Register, заполняем форму: Login - EU2AA (ранее я заказывал с другого компа и с другим логином), Email, пароль ...
3. Сайт принимает информацию и сообщает, что отправил мне письмо на Email.
4. Иду в почту, открываю письмо, там ОБЕЩАНЫ СКИДКИ: "И поздравляю, вы получили скидку 25 трампов на ваши заказы в JLCPCB. Два купона на скидку 5 долларов на доставку, скидку 8 и 7 долларов на заказ SMT вы можете найти в своем СЧЕТЕ >> Финансовый >> Купон. (And congratulations, you've received $25 discount for your orders at JLCPCB. Two $5 off coupons for Shipping Charge, $8 and $7 discount for SMT order, you can find them in your ACCOUNT>>Financial>>Coupon.)
жму на ссылку в письме,
и я уже признан на сайте, как EU2AA.
5. Мой комп просит разрешения запомнить пароль для JLCPCB, разрешаю. Потом комп будет вводить пароль уже сам.

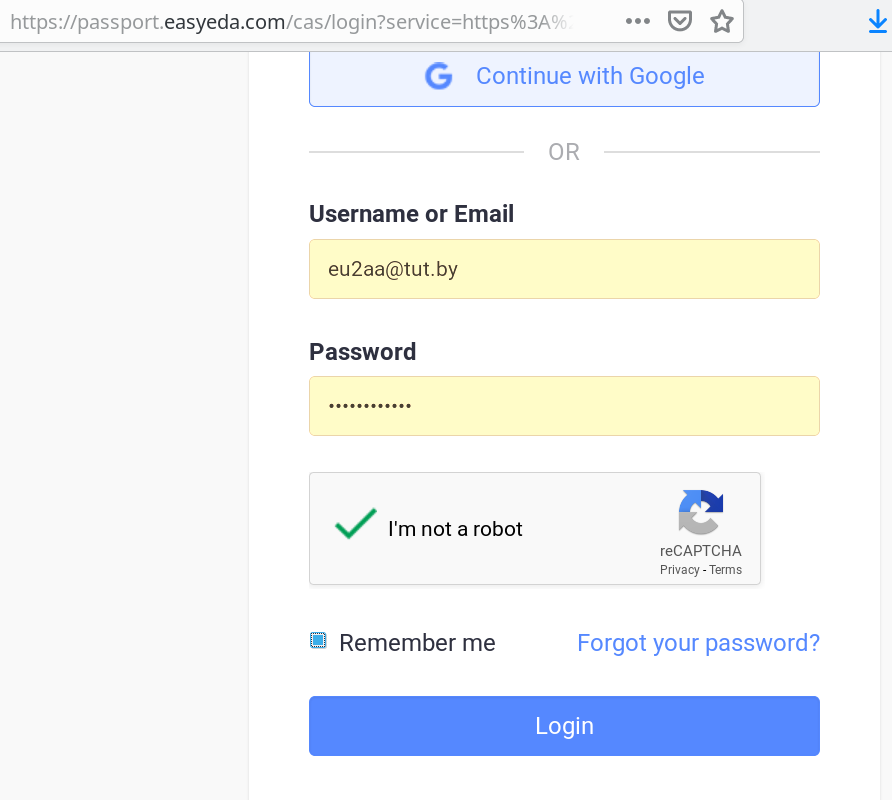

6. При новом входе по Sign In комп высвечивает логин и пароль уже сам,
ставлю две птицы: "Я не робот" и "Запомнить меня" (Remember me).

7. Жму QUOTE NOW

8. Сразу иду СПРАВА ВНИЗ, жму Shipping, включаю оплату в трампов, ВВЕРХУ СПРАВА появляется белорусский флаг.
9. ПОВТОРНО иду в Shipping, СПРАВА ВНИЗ, жму Shipping, вижу большой транспарант: для Беларуси имеется ТРИ способа доставки:

и
10. Выбираю за $9.06, срок 15-20 дней, потерплю. Дорогие способы доставки меня не интересуют.
11. Иду вверх, за обещанными купонами

12. Активирую их! Просматриваю живьем:

Теперь я при деньгах! Можно загружать GERBER-файл.

[EU2AA]

13. Жму Add your gerber file и загружаю со своего компа файл 2_4KL.zip.

14. Сайт переваривает мой файл и я вижу топологию платы.

Если не ругается на ОШИБКИ, то кручу мышью ниже и проверяю установки.

Это самый ОТВЕТСТВЕННЫЙ момент!
Вижу, что плата в 2 слоя, размер 86х99мм, 5 штук, толщина 0,6мм, маска зеленая (желтую действительно перестал принимать!), лужение HASL...
корректирую, если что не так, как мне нужно.
15. После исправления ПРОВЕРЯЮ ПОВТОРНО!!!
Очень обидно, когда после оплаты и месяца ожидания получаешь брак!!!
Частая ОШИБКА - толщина платы, сайт норовит сбросить толщину на 1,6мм,
а нам-то нужно 0,6мм!!!
Очень рекомендую это место перепроверять особенно внимательно!
16. Жму SAVE to CART (кладу в КОРЗИНУ).
17. Иду в корзину ВВЕРХУ СПРАВА.
Убеждаюсь, что купоны применены,

с меня причитается $2 за все, включая доставку.
Примечание: купонов хватит еще и на ВТОРОЙ заказ!
Если вдруг сайт "забыл" про мои купоны, снова иду и активирую их ПОВТОРНО,
Это сразу видно по сумме счета!
18. Плачу с карточки VISA Белинвестбанка.
19. Иду в свой банк, проверяю счет, действительно, снято ИМЕННО 2 трампа.
20. Жду письма на Email об отгрузке с указанием НОМЕРА ОТСЛЕЖИВАНИЯ. Но это будет через 3-4 дня.
21.Отслеживание по номеру на сайте https://my.beltelecom.by/contracts
Когда Вы получите платы, там появится запись: "Вручено."

[EU1LR]

Сегодня зарегистрировался на https://jlcpcb.com/

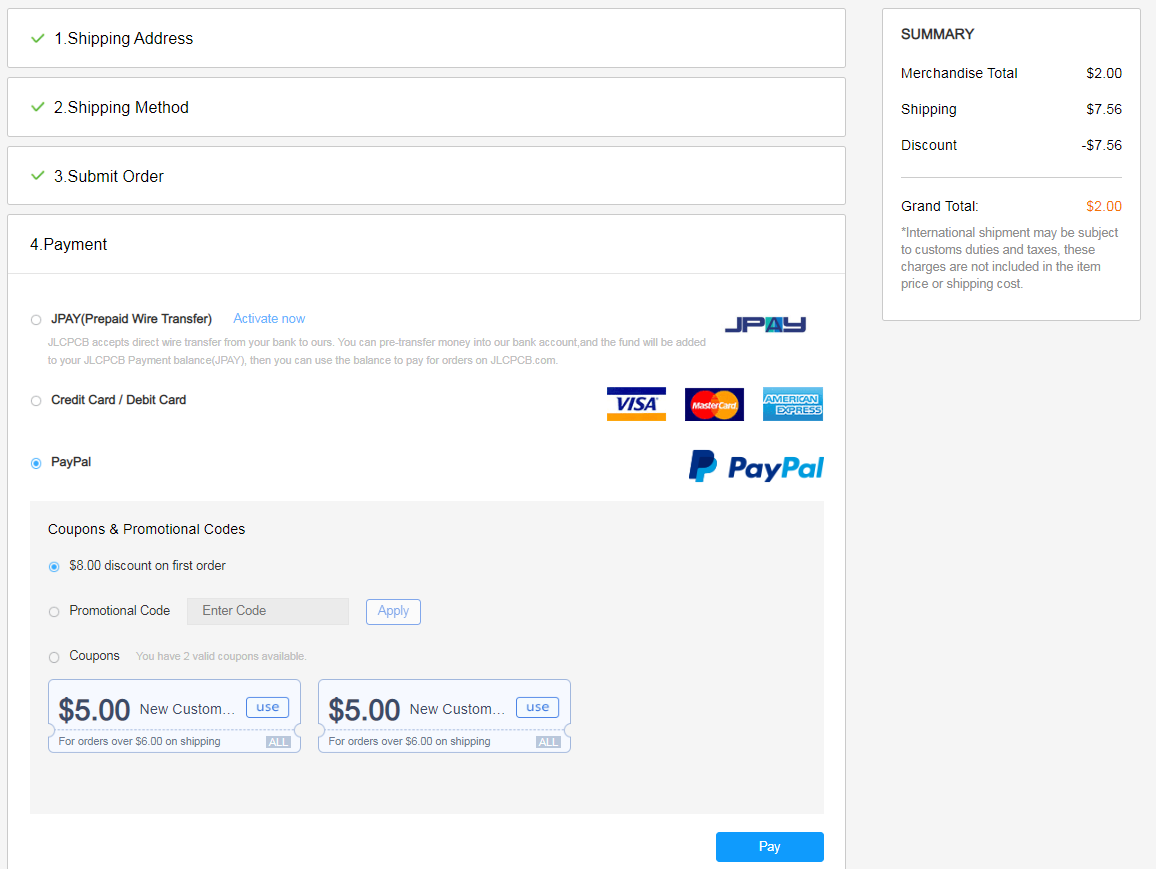

Сделал заказ - вышло 2 доллара и без применения купона, так как на первый заказ скидка до 8 долларов на доставку, выходит, что доставка бесплатная. На будущее еще два купона по 5 долларов останется.
Меняем метод доставки на Registered AirMail
Во вложении скрин

Теперь у меня тоже будет 10 комплектов плат.
Шаг 1 остается дождаться. Теперь нужно заказывать комплектующие.
Посоветуйте ресурс, где можно было бы сразу у одного продавца заказать все, ну или почти все комплектующие.
Для снижения стоимости, можно было бы заказать оптом сразу на много комплектов деталей.

И тут же думаю над следующими вопросами:
1) не проще ли купить готовый усилитель от Wi-Fi ? (хотя мне интересно собрать самому)
2) какие более дешевые альтернативы AD PLUTO в качетве SDR TRX можно использовать?
3) если не использовать AD PLUTO, в качестве приемника взять RTL-SDR, использовать up-конвертер 144/433 МГЦ - 2,4 ГГЦ насколько сложно изготовить+настроить или купить готовй конвертер?

[EU2AA]

Сегодня зарегистрировался на https://jlcpcb.com/
Сделал заказ - вышло 2 доллара и без применения купона, так как на первый заказ скидка до 8 долларов на доставку, выходит, что доставка бесплатная. На будущее еще два купона по 5 долларов останется.
Меняем метод доставки на Registered AirMail
Теперь у меня тоже будет 10 комплектов плат.

Отличная работа!

Посоветуйте ресурс, где можно было бы сразу у одного продавца заказать все, ну или почти все комплектующие.
Для снижения стоимости, можно было бы заказать оптом сразу на много комплектов деталей.

Смысла особого в этом не вижу.
Мелочевка - по десятку штук / КАЖДОМУ всегда пригодится!
Рассылка Белпочтой даже ВНУТРИ Беларуси - выйдет дороже

И тут же думаю над следующими вопросами:
1) не проще ли купить готовый усилитель от Wi-Fi ? (хотя мне интересно собрать самому)
2) какие более дешевые альтернативы AD PLUTO в качестве SDR TRX можно использовать?
3) если не использовать AD PLUTO, в качестве приемника взять RTL-SDR, использовать up-конвертер 144/433 МГЦ - 2,4 ГГЦ насколько сложно изготовить+настроить или купить готовый конвертер?

1) EW1CD такой мне 7 декабря показывал. Хорошо бы измерить его "китайские 5 Ватт" до-то-го.
2) Перечислены здесь https://github.com/f4exb/sdrangel/wiki/ ... e-in-Linux
3) Есть такой трансвертер https://observablehq.com/@eu2aa/144-2400
Если наберутся желающие, можем организовать В ОТДЕЛЬНОЙ ВЕТКЕ совместное изготовление.

Еще раз про Подводные камни при заказе печатных плат:
1. Доставку (Shipping) перепроверить 2-3 раза. DHL, FedEx и другие дорогостоящие нас не интересуют.
2. Купоны - активизировать и проверить "на зуб". У EU1LR сэкономили именно они.
3. Особо следить, чтобы при заказе толщина 0,6мм не слетела на 1,6мм!!!
Прецеденты сплошь и рядом.
Такие придется выбросить. Полосковые линии 50 Ом мигом превратятся в 600-Омные
0,4мм - гораздо дороже!! Внимательность окупится!

[EW2CC]

Владимир Ильич, есть ворос.
1.Если использовать тот же TS-2000 с двумя укв диапазонами 144/430
приём через конвертер 739 --> 439МГц
передача - трансвертер 144 ---> 2400
Какие могут быть подводные камни ?

[EU2AA]

Никаких.
Сам так работал до 27 июля с IC820H.
https://observablehq.com/@eu2aa/144-430 ... aa/phase-4
https://observablehq.com/@eu2aa/739-432 ... aa/phase-4

[EW2CC]

2.Вопрос по облучателю, конкретно выносной TXO
На балконе гидроизоляция этого девайса менее критична, но могу предположить основная масса людей будет антенну устанавливать стандартно.
Как это всё правильно герметизировать ?

Долго думал, LNB не резать, офсетную использовать только на приём
2400 использовать отдельную антенну

[eu1aq]

2.Вопрос по облучателю, конкретно выносной TXO
На балконе гидроизоляция этого девайса менее критична, но могу предположить основная масса людей будет антенну устанавливать стандартно.
Как это всё правильно герметизировать ?

Возможны 2 варианта:
- использовать SMD TCXO, встроенный внутрь конвертера;
- использовать конвертер с 2 -мя выходами, например, такой:
https://ru.aliexpress.com/item/32770175965.html
2-й вариант подходит и для внешнего GPSDO ...

[EW2CC]

2-й вариант подходит и для внешнего GPSDO

Вроде как азимут не туда рядом 36 градусник только
для GPS надо хотя бы 3 спутника головка в фокусе офсетки, что увидит ?
А в этой голове места больше или TXO стабильнее ?
Вопрос про облучатель 2400.
Если делать из текстолита, то на год может и хватит
латунь, да не так окисляется как медь, всё равно закрывать надо, пыль паутина да и сама живность между дисками жизни не даст.

[EW6BN]

Ребята, доброе утро!
Вопрос на самом деле актуальный, где комплектуху годную в одном месте заказать по адекватной цене?
С платами действительно проще за 2 грина 10 шт. заказать в Китае, чем по РБ пересылаться, дороже выйдет. к примеру отправлял в Гродно в воскресенье маленькую коробочку простым , без оценки, 36г!!! заплатил 3,66 руб
На сат буду использовать Lime DSR mini.
73!

[eu1aq]

2-й вариант подходит и для внешнего GPSDO

Вроде как азимут не туда рядом 36 градусник только
для GPS надо хотя бы 3 спутника головка в фокусе офсетки, что увидит ?

Для GPS не нужна направленная антенна, достаточно обычной активной. Например, такой: https://ru.aliexpress.com/item/32836668 ... 2e0e7jfvLm Если трансвертер расположен непосредственно у антенны, можно закрепить антенну GPS на его корпусе, если дома - то закрепить на оконном стекле.

А в этой голове места больше или TXO стабильнее ?

SMD ТСХО в этой голове можно разместить на месте штатного кварца. Конструкция позволяет. ТСХО, естессно, стабильнее обычного кварца.

Вопрос про облучатель 2400.
Если делать из текстолита, то на год может и хватит
латунь, да не так окисляется как медь, всё равно закрывать надо, пыль паутина да и сама живность между дисками жизни не даст.

После сборки облучатель можно защитить лаком типа Plastik 71: https://www.chipdip.by/product/plastik-71-200ml Тогда латунь, да и текстолит, прослужит дольше. Ну а живность - как без неё ... Зимой не актуально, а летом можно периодически изгонять ... Хотя, если не будет ухудшать характеристики излучателя, пусть себе живёт ...

[EW2CC]

Практически определился что мне надо.
1. Использую существующий TS-2000 сдр пока оставим до лучших времён
всё равно работаю с ноутбуком, по интернету всегда можно посмотреть что делается на спутнике
https://eshail.batc.org.uk/nb/
2. Усилитель 10W на 2400 МГц версия 3.2 EU2AA который будет стоять
в гермобоксе возле антенны на 2400
3. Полный трансвертер 2м (70см) ---> 13см
4. Конвертер 739 --> 439МГц V.2
5. Антенна на 2400 отдельная с перспективой установки на поворотку, для возможности
работы с наземными станциями в этом диапазоне.
6. Антенну на 10400 буду использовать существующую для НТВ+, только добавлю вторую голову
SR-320 с RDA3566Q со смещением на позицию 29 градусов.
После консультаций с Владимиром Ильичём голову соответственно пилить и трогать не буду.

Вот пока у меня такие мысли.
Если в чём то ошибаюсь, поправте.

Разобрался с поляризацией
X-Band 10 GHz Downlink
NB: linear vertical polarisation - это cw ssb digi
WB: linear horizontal polarisation - dtv и прочие tv

S-Band 2.4 GHz NB-Uplink narrow band modes like SSB, CW
RHCP polarisation правая круговая

S-Band 2.4 GHz WB-Uplink (DATV) DVB-S2
RHCP polarisation

[EU2AA]

Ребята, доброе утро!
Вопрос на самом деле актуальный, где комплектуху годную в одном месте заказать по адекватной цене?
С платами действительно проще за 2 грина 10 шт. заказать в Китае, чем по РБ пересылаться, дороже выйдет. к примеру отправлял в Гродно в воскресенье маленькую коробочку простым , без оценки, 36г!!! заплатил 3,66 руб
На сат буду использовать Lime DSR mini.
73!

Здравствуйте, Юрий!
Согласен, вместо оплаты Белпочте лучше купить САМОМУ на Aliexpress пару новых позиций по 10штук.
Про комплектацию, чтобы "годную, да в одном месте, да по адекватной цене":
- на Али будет дешево, а годность будет ~80% (из-за MW4IC2020/MW7IC2725);
- "в одном месте" - это может сделать любой посредник, но цена увеличится в разы...

[EU2AA]

ПЛАТЫ УСИЛИТЕЛЯ ЗАКАЗАНЫ!!! ЗАКАЗАЛ 10 ШТУК! с пересылом 18 трампов
Солигорских участвует в проекте 5 человек.

Геннадий! Можно зайти на сайт, активировать Ваши купоны и изменить Ваши Параметры Доставки (Shipping), причем ничего не заказывая, потом выйти, все сохранится.
Будет полезно на будущее.

[EU2AA]

Практически определился что мне надо.
3. Полный трансвертер 2м (70см) ---> 13см версии T2_13 (по нему есть вопросы)

Админ GHz Europe тоже им заинтересовался: https://ghz-europe.com/2019/12/03/eu2aa ... -the-week/

Карты регулировки
для трансвертера T2_13 https://observablehq.com/@eu2aa/t2_13

KR_T2_13BY.pdf

(26.61 КБ) 277 скачиваний

для трансвертера 144МГц --> 2400МГц https://observablehq.com/@eu2aa/144-2400

KR_DriverBY.pdf

(25.79 КБ) 278 скачиваний
