Поскольку есть определенный интерес к усилительным модулям ф. Mitsubishi серии RAxxxxxxx
Хочу здесь дополнительно выложить некоторую информацию. Выше в этой теме есть уже некоторая инфо по применению модулей : схемы и печатные платы, которые использую я .
Где можно их купить:
http://deltel.ru/shop/products/search?t ... rch_type=1
Вот несколько ссылок на Aliexpress :
http://www.aliexpress.com/item/module-R ... 10919.html
http://www.aliexpress.com/item/Free-shi ... 88909.html
На e-bay:
http://www.ebay.com/itm/RA60H1317M-Manu ... 1c29b05664
http://www.ebay.com/itm/RA60H1317M1A-Ma ... 1e7667fc0c
http://www.ebay.com/itm/Yaesu-FT-1802-I ... 33902b92d8
Да, еще бывает что китайцы продают модули б\у но полностью работоспособные и проверенные , цена на них еще ниже. Бояться этого не стоит - все работает. Продавец обязан указывать товар новый или б/у и они это честно пишут. Из тех ссылок что я дал на e-bay есть и б/у, есть и новые.
Было несколько раз у меня, что присылали нерабочий товар (не модули) но там все это решается, есть защита покупателя.
Модули на 144 и на 432 существуют на разные выходные мощности. Выкладываю все дэйташит на них,которые есть у меня.

[EW6D]

Продолжаю
На российском УКВ портале есть несколько больших тем по использованию этих модулей. Я еще не упомянул про RA18H1213 модули на 1296 Мгц. Я пока их не использовал , у меня 1296 МГц не освоенный бэнд. Вобщем, на УКВ портале масса полезной информации:
http://forum.vhfdx.ru/usiliteli-moshchn ... -i-otvety/
http://forum.vhfdx.ru/usiliteli-moshchn ... 60h4047m1/
http://forum.vhfdx.ru/usiliteli-moshchn ... a60h1317m/
http://forum.vhfdx.ru/usiliteli-moshchn ... a18h1213g/

[EW6D]

Продолжаю, здесь еще дэйташитс

[EW6D]

Для EW8DR, возможно Вам пригодится набросок схемы усилителя на базе модуля RA60 для станции с мощностью 10 и более Ватт. Это когда-то я рисовал Руслану EU2TT.
Часть схемы, которая черная, это стандартная схема обвязки модуля, которую применяю я. Это проверено. А та часть, которая красным - это не проверялось в железе, а нарисовано из головы. На мой взгляд это то, что нужно добавить для работы в качестве внешнего УМ для какой-либо автомобильной и не только VHF-UHF станции. Думаю, что серьезных ошибок здесь нет...
Реле здесь используются РПВ2/7,это нормально для 144 МГц, но на 432 МГц лучше изменить схему запитки реле на 24-27 В и использовать реле РЭВ-16.

Забыл рассказать про расшифровку обозначения модулей. Цифра после RA , например 60 - это мощность модуля. Как правило мощность модуля пишется для режима ЧМ при малом токе покоя. Если увеличивать ток покоя , то режим его приближается к А и усиление модуля растет. Поэтому мощность в SSB в 60-ваттном модуле получается порядка 100 Вт. После H четыре цифры означают частотный диапазон модуля : 1317 от 130 до 170 Мгц. 4047 - от 400 до 470 Мгц. 1213 - от 1200 до 1300 МГц. Существуют также модули на различные участки VHF/UHF диапазонов и вне любительских .

[EW2RS]

х- Спасибо за много информации

[EW2AAA]

УКВ-аппарат на разные темы.[img][img]http://upload.akusherstvo.ru/thumbs/765528.jpg[/img][/img]

[EW6D]

УКВ-аппарат на разные темы.[img][img]http://upload.akusherstvo.ru/thumbs/765528.jpg[/img][/img]

Vera, если можно, расскажите подробнее про стойку. Сделано красиво, 2 и 4 блок я так понял аппараты на 145 и 435 МГц (FM или All mode?) а вот 1 и 3 не очень понятно назначение.
С уважением, Виталий

[EW2AAA]

Первый блок "Панорамный индикатор", основная Fвх.45,5 МГц ,также,можно плавно настроить в пределах 1,8-14,9; 41,5-57,5; 76,1-89,2;132,-148,5(МГц).Была задумка сделать непрерывный диапазон входных частот 5-140(МГц),но хватило задора только на два гетеродина в итоге получились только указанные диапазоны.Но и их хватает на стандартные ПЧ 5,5;9;10,7 (МГц) т.п. Входных ДПФ-ов нет,я думаю их роль должны выполнять выходные фильтры ПЧ подключаемого аппарата.Встроенный частотомер-первый опыт применения PIC-ов.И, недавно модернизировал ,чтобы использовать ещё и как несложный осциллограф.ЭЛТ немецкая, приобретена на радиослёте в Осиповичах очень давно,может тот парень и вспомнит кому он отдал две трубки(если читает эти строки).Но такие оказались изящные,так отличались от наших 8ЛО29И,что грех было не пустить их в дело.
Второй блок,да, Трансивер 144-146 МГц 1-ая ПЧ 45,5 МГц (ПФ2П4-2), имеет второй диапазон приёма метеоспутников 137-138 МГц.Синтез на LM7001J.
Третий блок приёмник 900-1800 МГц.На базе СВЧ-блока от спутникового тюнера.Подробнейшее описание в" Радиомире" конец 2009г. начало 2010г.
Четвёртый блок.Приёмник 300-470 МГц.УВЧ и гетеродин на 6С17К( коаксиальные резонаторы). 1-ая ПЧ 224,5 МГц(спиральный резонатор) 2-ая ПЧ-45,5 МГц,третья-переменная 34+/-640КГц,т.е. весь диапазон разбит на участки по 1,28 МГц.Четвёртая,АМ -465 Кгц,ЧМ-10,7.на МС3362.Так в двух словах.
В общем даже несколько лет назад это было очень интересно делать.

[EW6FS]

Подготовил к установке стеки на 144 и 432МГц, а заодно и МШУ решил сделать новые.
Усилитель 144МГц собран на транзисторе ATF-54143, а на 70см применил транзистор SAV-581+, что улучшило NF.
Оба имеют защиту от попадания мощности на выход, усилитель на 2м легко держит 150Ватт до 30 секунд!
Вот небольшой фотоотчет о проделанной работе:

[EW6D]

Антон, спасибо, что выложили конструктив, классно смотрится!! А коробочку, в которой монтаж выполнен, где такие берете??

[EW6FS]

Виталий, добрый день!
Брал эти корпуса на рынке Ждановичи, в здании радиомаркета есть ларек.
Там очень много разных размеров , алюминиевые корпуса тоже есть.
73!

[EW1AA]

Добрый вечер, Антон! Достойно всё сделано!
Проводили замер коэффициента шума? Если проводили, то чем, и какие результаты. Хотя бы относительные, при разных активных элементах.
73!
Сергей

[EW6FS]

Добрый вечер, Сергей Николаевич!
Делал измерения, но только сравнительные с имеющимся у меня LNA фирмы Mini-Circuits с NF=0.4 dB.
Использовал генератор шума с фиксированным уровнем и аттенюатор- 20dB.
Усилитель на 2м, схема PA3BIY NF около 0.6db, но там мощный аттенюатор по выходу, который нужен для защиты. А вот на транзисторe SAV-581+(432MHz)，при токе 30mA- сравним с образцовым. Уверен, что NF не хуже 0.4-0.45dB.
73! Антон

[eu6ml]

Антон красавец! Поставы рулят!

[EW6FS]

Валера, рад встрече на УКВ форуме! Так может новую yagi 40м распилим в стек 16*16 на 144 ?
Вчера доделал LNA RW3AZ на 70см. Работает просто класс, а стабильность вообще поражает!
Схему легко найти в интернете.
После настройки входных цепей на минимальный NF замерил КСВ по входу- практически совпало с настройкой для минимального коэффициента шума. Ниже результаты измерений.
73!

[eu6ml]

Так может новую yagi 40м распилим в стек 16*16 на 144 ?

Зачем пилить яги?
Надо супер стек? Собирай энтузиастов и приезжай строить 32 на 32, материал куплю))))

[EW6FS]

Валерий, знаю твой очень серьезный подход к установке антенн на КВ. На данный момент,считаю, лучшая contest-позиция в РБ! Вот решил предложить и на УКВ что-то из антенн установить. Всегда можешь рассчитывать на помощь!
73!

[EW1AA]

Добрый день, Антон!
Отличные результаты.

Делал измерения, но только сравнительные с имеющимся у меня LNA фирмы Mini-Circuits с NF=0.4 dB.

Обрати внимание на CANFI (если ещё не обратил ). Диапазон 30-1800 МГц.
Работы на два-три вечера, а результат серьёзный. На vhfdx.ru есть информация.
Я изготовил, работает нормально.
Общался с RW3AZ, он также тестирует это изделие. Доволен.
Есть режим замера NF и коэффициента усиления в любом диапазоне, с выводом информации в виде панорамных графиков. Очень удобно. У меня была возможность тестирования 4-х комплектов (144-432-1296) МШУ от US4ICI. На диапазоне 1296, отлично видна характеристика керамического фильтра (полоса 80МГц).
73!
Сергей

[EW6D]

Привет, всем!
Анализируя схемотехнику импортных УКВ трансиверов я пришел к выводу, что все равно практически все они построены по схеме базовый трансивер + трансвертер. Частота преобразования, являющаяся входной выходной для трансвертера варьируется в разных пределах, например в моем стареньком FT-726R - это в районе 10,7 – 10,8 Мгц. Чаще всего в УКВ трансиверах в качестве первого гетеродина используется многопетлевой PLL синтезатор, лучшие из которых имеют уровень фазовых шумов порядка – 110дБ/Гц при отстройке 10 кГц, а чаще всего реально это значение не лучше -90 …100 дБ/Гц при отстройке 10 кГц. В то же время уровень фазового шума почти любого (правильно сделанного ) кварцевого генератора на 116 МГц будет не хуже чем – 130…- 140 Дб/Гц при отстройке 10 кГц. В используемых мной генераторах от UA3AOH заявлен уровень фазового шума - 153 дБ/Гц при отстройке 10 кГц. Таким образом, еще раз подтверждается утверждение, что на УКВ связка высокодинамичного базового трансивера + трансвертер является лучшим вариантом чем УКВ трансивер с синтезатором в качестве первого гетеродина.
Почему же все так «ненавидят» этот пресловутый фазовый шум?? Немного теории для синусоидального сигнала, так как для цифрового сигнала есть аналогичное понятие джиттер.
Во временной области фазовый шум проявляется в виде дрожания синусоидального колебания, т.е. к фазовому шуму относится только шум, порожденный случайным процессом. В результате хаотически изменяется точка пересечения нуля синусоидального колебания. В частотной области фазовый шум проявляется в виде боковых полос около частоты несущей. В общем случае в боковых полосах присутствуют дискретные составляющие, так называемые ложные сигналы, или «уши» . В радиоприемных устройствах фазовый шум гетеродина ограничивает максимальное отношение сигнал/шум, которое может быть достигнуто в приемнике. Если сильные сигналы находятся вблизи частоты настройки приемника, то они могут вызывать блокирование смесителя РПУ, выражающееся в переносе шумов гетеродина в полосу пропускания приемника и увеличении его собственного шума. Это ограничивает способность приемника принимать слабые сигналы. Или если говоря своими словами, то при «плохом» гетеродине близкорасположенная по частоте станция, даже находящаяся за полосой ФОС может давать сильную помеху, попадая в канал приемника, и в то же время она не будет никак себя проявлять, если гетеродин «хороший» и имеет низкий фазовый шум. Внеполосный фазовый шум гетеродина трансивера в режиме передачи усиливается последующими каскадами и выходным усилителем мощности и достигает уровней, которые могут подавлять работу радиоприемных устройств, работающих поблизости.
Если посмотреть сигнал любого генератора на анализаторе спектра то вверху по шкале амплитуды мы увидим узкую «палку», которая начинает расширяться к низу. И на уровне ниже -80 дБ это уже довольно широкая полка, а на уровне -150 дБ еще шире, но не каждый анализатор спектра способен на такое. Ширина этой области «подошвы» по оси частот и характеризует фазовый шум генератора. Чем она уже – тем лучше.
Очень хороший и доступный способ рассмотреть фазовый шум любого генератора состоит в следующем. Нужно иметь компьютер с установленной программой SpectraLab или аналогичной. Нужен смеситель и образцовый генератор на ту же исследуемую частоту, имеющий предельно низкий фазовый шум. На смеситель подаются 2 сигнала – от образцового генератора и от исследуемого генератора. На выходе смесителя достаточно установить ФНЧ с частотой среза порядка 5-10 кГц и далее сигнал подается на вход звуковой карты. Таким образом смеситель переносит спектр сигнала исследуемого генератора в область нулевых –звуковых частот и затем этот спектр становится доступен для изучения с помощью обычной звуковой карты компьютера.
Итак, ситуация знакомая: например вы пытаетесь принять DX CW станцию , с трудом вытягивая ее из под шумов. В это время включается мощная станция, не обязательно это сосед с киловаттом, которая находится в 5 - 10 кГц от вас, но вы теряете DX станцию, так как все закрывает шум, появляющийся в такт манипуляции CW этой станции. Естественно, я не рассматриваю случай, когда сигнал самой мешающей станции в режиме TX имеет широкий спектр, часто также вызванный высоким уровнем фазовых шумов гетеродинов радиостанции.
За осень – зиму я собрал базовый трансивер на 28 МГц и новый комплект трансвертеров 144 и 432/ 28 МГц. Трансвертеры входят блоками в состав самого трансивера, поэтому в схеме отсутствуют мощные делители по входу TX на 28 МГц, так как здесь нет нужды гасить мощность 5 – 10 Вт в режиме TX на 28 МГц от базового трансивера. Сейчас уровень сигнала TX на 28 МГц нужен около 0,5 В эфф для каждого из трансвертеров. Полосовой фильтр 28 МГц является общим для обоих трансвертеров и расположен на плате ПДФ базового трансивера, поэтому он также не отражен на схеме. Оба трансвертера вообще можно выполнить в виде единой конструкции в одном курпусе, так как здесь предусмотрено управление включением нужного диапазона и соответственно нужного трансвертера.
Трансвертеры собраны по типовой структурной схеме и по схемотехнике близки к известным конструкциям от RA3WDK, Javornik. Смесителем в обоих трансвертерах является высокоуровневый смеситель от ф.Minicircuits SYM-18H с уровнем LO +17 дБм и максимальным входным уровнем по IP3 + 30 дБм. Трансвертер на 144 выполнен с раздельными каналами RX и TX. На 432 МГц тракт реверсивный.
Особенностью трансвертеров является :
- применение на входе в качестве УВЧ каскада на современной м/сх SPF5189Z и на диапазоне 144 и на диапазоне 432 Мгц.
- в качестве полосового фильтра используется фильтр на спиральных резонаторах от р/ст. FM-301. На диапазоне 432 МГц фильтр был перемотан – количество витков тем же проводом = 3 витка с шагом 5 -6 мм. АЧХ обоих полосовых фильтров прилагается. Оцените подавление за полосой пропускания этих фильтров !!
- Уделено большое внимание согласованию смесителей по нагрузке в широкой полосе частот , в связи с чем используется очень хорошо зарекомендовавший себя каскад на 4-х транзисторах J-310, включенных параллельно. На 144 МГц каскад не реверсивный, транзисторы включены с ОЗ в канале RX. На 432 каскад реверсивный. Эти каскады и их коммутация RX\TX позаимствованы у Ильи Усихина RW3FY. Каскад на 4-х J310 имеет низкий уровень шума, высокую перегрузочную способность и обеспечивает стабильную активную нагрузку для смесителя в широком диапазоне частот.
- в зависимости от желания можно установить любой из вариантов модуля выходного усилителя мощности ф. Mitsubishi : RA13xxxxx,RA30xxxxx, RA60xxxxx так как они имеют одинаковые установочные размеры.

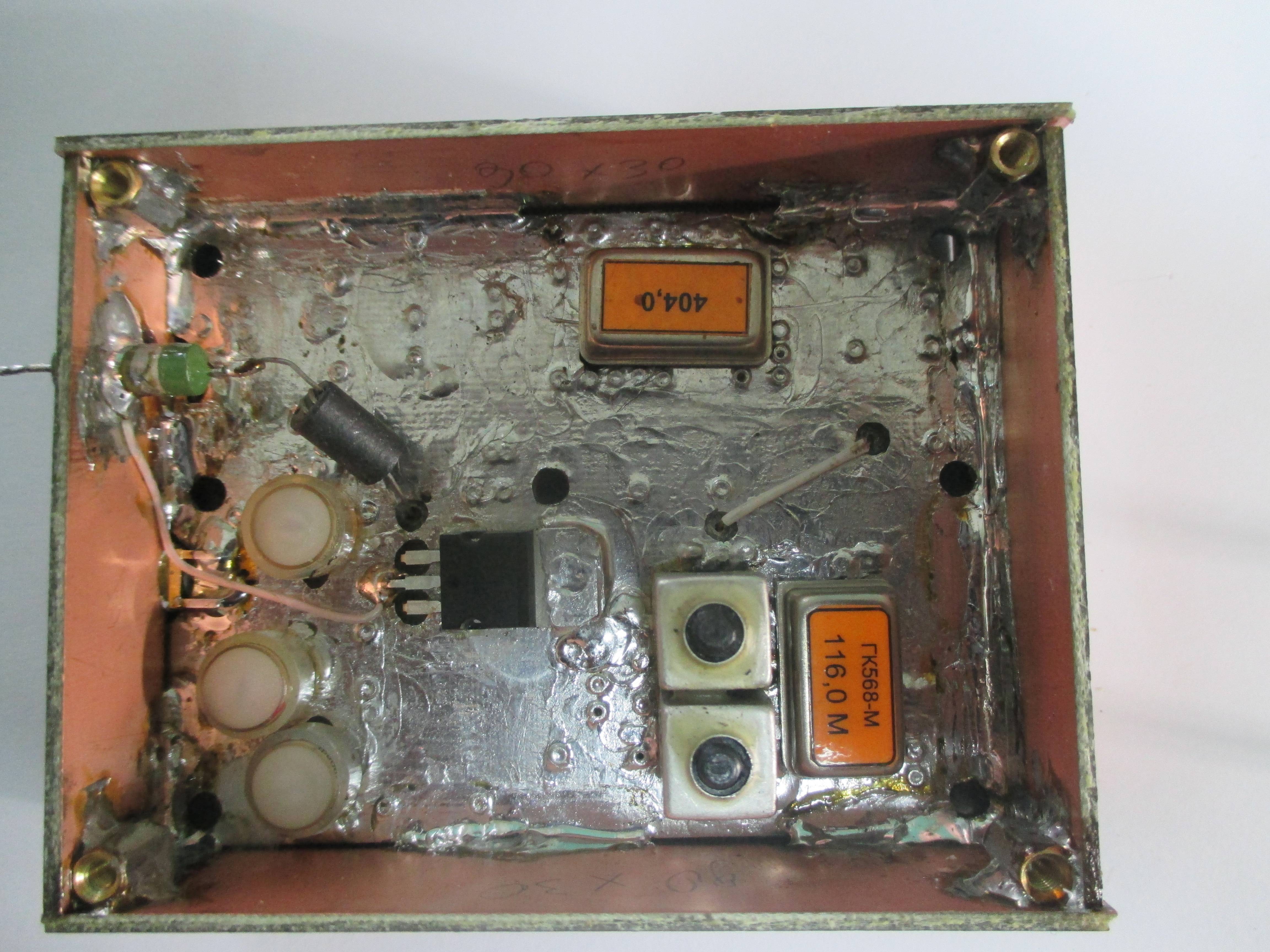

Каждый трансвертер собран на 3-х печатных платах –« Основная плата», плата «драйвер TX и МШУ» и «плата PA». Это удобно тем, что полосовой фильтр имеет приличные размеры по сравнению с размером печатной платы «основного блока» и поэтому к основной плате подключен вход(выход) полосового фильтра, а его противоположный конец подключен уже к плате «драйвер TX и МШУ», которые можно разнести так ,как это будет удобно .
В приведенных печатных платах не везде проставлены номиналы,позиционные обозначения могут тоже не соответствовать, так как ленивый я и делал для себя…Но печатные платы не сложные и там легко можно разобраться что и куда. Могут быть незначительные несоответствия платы и схемы. Номиналы и позиционные обозначения на схеме правильные, я старался проверять. Если по схеме нарисовано одно, а на плате другое, в части схемотехники, то верить нужно печатной плате, так как трансвертеры собирались по этим платам, а они уже проверены и трансвертеры давно работают. Например есть такое несоответствие, которое я заметил сейчас, что в драйвере TX 144 МГц используется 2 одинаковых каскада на BFG591 , а на схеме указан только один каскад. Это при настройке пришлось изменить плату и ввести второй аналогичный каскад, так как маловата была раскачка для модуля RA60.
Настройку обоих трансвертеров производил с помощью NWT-500, NWT-4400 и ВЧ вольтметра В7-26 с тройником и качественной нагрузкой 50 Ом. Чувствительность трансвертеров проверял с помощью поверенного Г4-176. Генератор позволяет установить амплитуду сигнала менее чем 0,1 мкВ – при этом уровне я сигнал генератора еще уверенно принимал на слух. Причем это был не пролаз сквозь корпус и мимо аттенюаторов, так как уменьшая уровень еще более – до 0,04 мкВ, сигнал все же пропадал совсем. Прилагаю графики АЧХ обоих фильтров , а также входной КСВ МШУ на SPF5189Z.
Насчет комплектующих: ADE-1H и SYM-18H, RA60Hxxxx, MAV-11 ( аналоги MSA1105, MSA1104), SPF5189Z , трехконтурные спиральники на 404 – 432 Мгц ф. TOKO типа 5CHT неоднократно видел и покупал на ebay.com и на Aliexpress.com. Трансформаторы, которые здесь используются в качестве нагрузки широкополосных каскадов одна обмотка от TC4-1 также есть на этих ресурсах. Генераторы с низким фазовым шумом на 116 МГц и 404 МГц мне довелось купить у Юрия UA3AOH (его фирма из изготавливала на заказ). Но сейчас он перестал делать радиолюбительские заказы. Тем не менее, очень неплохие TCXO стали делать китайцы. У них можно заказать любую частоту, которая нужна. Например в прошлом году я приобрел там TCXO 101 МГц и 116 МГц на будущее, но пока не испытал «в боевых условиях» так как еще использовал в вышеописанных трансвертерах последние генераторы на 116 и 404 МГц от UA3AOH.
Кстати, есть положительный отзыв об этих покупных генераторах от Антона EW6FS, применившего заказанный генератор в трансвертере на 1296 Мгц.
Заказанный мною генератор на 101 МГц попробую использовать в следующем трансвертере с умножением на 4. Генераторы на 116 Мгц от UA3AOH на выходе обеспечивали синус с уровнем -5дБм на 50 Ом нагрузке, это было очень удобно – усиливай, фильтруй и ни о чем не думай. Его же генератор на 404 МГц выдает меандр в уровнях LVDS на нагрузке минимум 510 Ом, поэтому схема там другая. Генераторы TCXO, которые приобретаются на Ali или e-bay тоже выдают меандр в уровнях LVDS, поэтому предполагаю, что там пригодится схема, которую я применил в канале 404 МГц.
Буду рад ответить на вопросы, если кто-то решит изготовить трансвертер. Я собираюсь вот-вот установить новые антенны на 144 и 432 и тогда сравню старый трансвертер на ключевом смесителе на ADG774A и новый, описанный выше…
C уважением, Виталий EW6BA 73!!

[EW6D]

Продолжение....

[EW6D]

Продолжение....

[EW6D]

и еще чуть-чуть

[EW6D]

Еще небольшая добавка по трансвертерам. В 2014 году была разработана конструкция универсального трансвертера на 144/28 МГц. Над трансвертером поработали я, Александр RX3DR и Руслан EU2TT. Были изготовлены 3 комплекта трансвертеров, 2 из них на сегодняшний день настроены и работают. Можно было выдать документацию для повторения и раньше, но хотелось дождаться пока трансвертеры будут изготовлены, настроены и поработают в реальных условиях у разных людей. Универсальность трансвертера всего лишь в том, что были разведены печатные платы под разные варианты комплектующих. Александру RX3DR был нужен базовый трансвертер на 144 Мгц для СВЧ диапазонов и ему не нужна была высокая мощность передатчика. У него используется самый маломощный из линейки ,модуль RA08H1317 который имеет меньшие габариты, чем RA13 - RA60. Руслану EU2TT просто был нужен трансвертер на 144 МГц, ну а я просто "обкатывал" различные варианты схемотехники из интереса, ну и товарищам хотелось помочь.. В архиве предлагается схема и печатная плата трансвертера 144/28 МГц, в котором можно использовать высокоуровневые смесители либо ADE-1H, либо SYM-18H, выходные модули либо RA08, либо RA13-RA60. Разница в требуемой раскачке того или иного модуля подбирается с помощью аттенюаторов, имеющихся в нескольких местах тракта TX. Схема для всех вариантов одна и та же. Причем, благодаря настойчивости RX3DR, я все - таки сделал достаточно подробную документацию к трансвертеру. Я имею в виду то, что на печатной плате промаркированы все элементы. И на схеме и на печатной плате позиционные обозначения совпадают А на схеме еще и указаны все номиналы элементов и даже описаны моточные данные трансформаторов и контурных катушек . В отличие от вышеприведенных схем в предыдущих моих сообщениях.
Теперь несколько слов по схеме. УВЧ собран на арсенид галлиевом MMIC SPF5189Z, который многим уже известен благодаря публикациям US4ICI и RA3WDK. Полосовой фильтр все тот же пресловутый от радиостанции FM-301. Генератор 116 МГц выполнен на базе генератора от UA3AOH. Весь тракт генератора выполнен на единой печатной плате с остальным трактом. Это была просьба от RX3DR сделать трансвертер моноплатным в стиле DB9NT. Хотя я и не очень люблю моноплатные конструкции. Уж по крайней мере генератор 116 Мгц, я хотел бы сделать в отдельной коробочке с пенопластом внутри ...ну да ладно. Зато отдельной печатной платой выполнены УВЧ и PA. Так как полосовой фильтр имеет довольно большие размеры, то эти каскады отделены от остальной схемы. Они "сидят" на выходе полосового фильтра и соединены с остальной схемой только одним коаксиальным кабелем. Ну и как раз они должны быть расположены как можно ближе к антенным гнездам. Выходы RX и TX раздельные. При желании можно поставить какое-либо коаксиальное реле снаружи, прямо на корпусе трансвертера либо использовать все преимущества раздельных входов и делать коммутацию RX\TX прямо на антенне. Коммутация для антенного реле предусмотрена во внутреннем секвенсоре трансвертера. Секвенсор взят один к одному от трансвертера Javornik более поздней версии ( там где ключи на полевиках). Полосовой фильтр 28 МГц выполнен на кольцах ф. Amidon T50-6. Можно использовать и отечественные ферриты 20 - 50 ВН, я пробовал разные варианты. Больше всего мне понравился 3-х контурный полосовой фильтр на кольцах 30ВН с наружным диаметром около 20 мм. У него было очень малое затухание в полосе, ширину полосы пропускания можно было получить хоть 500 кГц подбирая точку отводов для межконтурной связи. Затем поместил его в отдельную экранированную коробочку. Схему фильтра я использовал рекомендуемую Э.Редом, как один из вариантов - ту, где у крайних катушек по 2 отвода, а средний контур в виде последовательного колебательного контура. Только данные индуктивностей и емкостей я не соблюдал.
Но в данной конструкции я использовал полосовой фильтр по приведенной схеме, без всяких отводов, для упрощения жизни мотающего... В остальном схема особенностей не имеет. Все проверено и работает.
С уважением, Виталий 73!!!

[EW6D]

Несколько фотографий в процессе сборки у RX3DR и EU2TT. На фото видны заклепки, которые мне подсказал использовать Александр RX3DR в качестве межслойных перемычек - это очень удобно!! Заклепки Ф 0,9 мм покупались на Aliexpress. Платы с зеленой маской, это также самодельные - Руслан EU2TT постарался !

[EW6D]

Еще пару фото....
