Схема БП Альбатроса №2

Если кому-то не нравится схема стабилизатора накала ламп опубликованная выше, могу порекомендовать другие схемы Сергея Эдуардовича Беленецкого US5MSQ. Так на CQ HAM при обсуждении малолампового TRX US5MSQ на странице 148 пост.1472 опубликованы две схемы стабилизаторов накала ламп с плавно нарастающим выходным напряжением. В моем Альбатросе №1 работает схема ver.1. А если кому-то нужен стабилизатор накала ламп 12,6 Вольта, то нужно смотреть пост.№1625 и 1672-1684, где моя переписка /lvovich-803/ с автором. Правда по моим испытаниям и самого автора плавного нарастания выходного напряжения не получилось. Но стабилизатор работает очень хорошо и у меня он применен в усилителе мощности на трех ГУ50. С уважением Григорий R4UAC.

И еще. В моем Альбатросе №2 в качестве катушки ГПД применена готовая от радиостанции Р-123 /L1-17/. Данные по катушкам L1-17 и L1-18 можно найти на вышеуказанном форуме пост.1722 и 1723. С уважением Григорий R4UAC.

Неделю назад заметил интересную особенность в поведении ГПД Альбатроса №2. Включаю трансивер. Установливаю по ЦШ Макеевская частоту 3.650.0. ЦАПЧ срабатывает /вижу по загоревшемуся светодиоду/. В течении получаса частота убывает до 3.647.9. Перепробовал в ГПД конденсаторы: КСО-Г, трубчатые КТ голубого цвета, синего, красного, серого с ТКЕ М47, М75, керамические из военной аппаратуры с ТКЕ МП0 - результат один и тот же. Частота убывает именно до 3.647.9. Далее. Заново включаю трансивер и устанавливаю частоту 3.635.0. /пробовал 3.625.0, 3.640.0, 3.615.0/. В течении 3 часов частота стоит довольно таки стабильно. После 3 часов заново устанавливаю частоту 3.650.0. Теперь уже за 15 - 20 минут частота падает опять именно до 3.647.9. Кто из радиолюбителей сталкивался с таким полтергейстом?
С уважением Григорий R4UAC.

С Уважением Альбатросостроители!!! Кто будет меня искать, то я перешел на новый Форум, которому около двух месяцев. "Форум самодельной КВ аппаратуры radiokv.bbbv.ru" Данный Форум посвящен только самодельной аппаратуре опубликованной в радиолюбительских журналах и Интернете. Администратор Валерий из Киева.
С уважением Григорий R4UAC.

...форум новый, а навязчивая реклама уже есть. Мне все равно, есть adblock. Пусть Валерий поправит лучше сие:

Уважаемые радиолюбители - самодельщики! Не смотря на то, что я ушёл со странички, поcвящённой Альбатросу, хочу на усмотрение Модераторов Форума разместить фото постройки КВ радиостанции №2 Я.С.Лаповка от начала до конца в фотографиях.
С уважением Григорий R4UAC.

r4uac писал(а):Уважаемые радиолюбители - самодельщики! Не смотря на то, что я ушёл со странички, поcвящённой Альбатросу, хочу на усмотрение Модераторов Форума разместить фото постройки КВ радиостанции №2 Я.С.Лаповка от начала до конца в фотографиях.
С уважением Григорий R4UAC.

интересно глянуть!

Уважаемый exEW4CJ ! Как мне быть? Завести отдельную страницу или размещать всё здесь? Вроде бы тема по Альбатросу?
С уважением Григорий R4UAC.

За год почти ежедневной работы в эфире на 80 м в моём Альбатросе №2 с навесным монтажом были выявлены всего две неисправности.
1. В прошлом году неожиданно пропало +600 Вольт. При замере оказалось +300 Вольт. Всему виной оказался электролит 150 мкФ на 400 Вольт фирмы Самсунг, который "приказал долго жить". Когда собирал Альбатрос, ставил БУ-шные электролиты от телевизоров и мониторов не проверяя их надеясь на марку фирмы.
Все электролиты в утроителе напряжения заменены на новые 220 мкФ на 400 Вольт фирмы Джамикон.
2. Наблюдался маленький отскок частоты при переходе с приёма на передачу.
В отсеке ГПД установил экранирующую перегородку между выводами лампы и всем остальным. Все провода кроме +150 Вольт заменены на экранированные.
С уважением Григорий R4UAC.

При работе на своём Альбатросе №2 пользуюсь этим динамическим микрофоном от караоке SONY F-V120. R-620 Ом. Микрофонный усилитель - по автору. Шнур у микрофона длинный, поэтому намотан. Обрезать строго запрещено, так как иногда используется по назначению.
С уважением Григорий R4UAC.

Пока четвёртый раз идёт посылка с надоевшими BF245A для моего трансивера Я.С.Лаповка №2 изготовил Ламповый трансивер Альбатрос навесным монтажом на диапазон 40 м. Процесс постройки на сайте радиолюбителей Мордовии. Вчера отстроил на приём. Слышал Томск и Хабаровск с уровнем 5.8. В эфир пока не выхожу так как привык вести электронный аппаратный журнал. А в моём компьютере накрылась материнская плата - где-то микротрещина. Сосед дал попользоваться своим компьютером без всяких заморочек до 1 декабря. Поэтому не могу выложить фото готового Альбатроса на 40 м. Как только - так сразу.
Всё сделано по автору, за исключением:
- всё таки применил стабилизацию накала ламп
- выходное напряжение ГПД "гуляло". Оказалось что напряжение плюс 150 Вольт держится стабильно, но.. доли вольта "гуляли". Пришлось для стабилизации напряжения питания ГПД применить отдельный стабилизатор напряжения. За 3 часа работы выходное напряжение ГПД изменяется плюс минус 20-30 Гц, что для такого аппарата думаю корреспондентам будет не особо заметно.
С уважением Григорий R4UAC.

Так как собранный трансивер на 40 м намного меньше чем два предыдущих применяется пока аналоговая шкала. Для цифровой шкалы от радиоприёмника Чалышева ищу место. В качестве силового трансформатора применён ТС-160 от моего трансивера на 80 м с монтажом на печатной плате, который я разобрал. На выходе 6П44С, как лампа с меньшим потреблением тока по накалу.
С уважением Григорий R4UAC.
На прошлой неделе подарили две ГК-71 с панельками и прибор УВЧ-66 с разбитыми Г-811. Всё остальное целое. Силовик от УВЧ-66 в порядке. Есть мощный тороид от ЛАТРА, который для меня нетрудно перемотать.
Посоветуйте схему усилка на этих лампах при входе 8-10 Ватт от UA1FA - 2 вариант. Можно на одной лампёшке. Без вариометра на выходе!!!!!!!!!!

Ну вот и закончена настройка Альбатроса на диапазон 40м.

Вот они братья - средний брат внизу, младший вверху. Старший брат с монтажом на печатной плате и с выходом на ГУ-50 - разобран. Его фото осталось только на Вашем Форуме на стр. 22.
С уважением Григорий R4UAC.

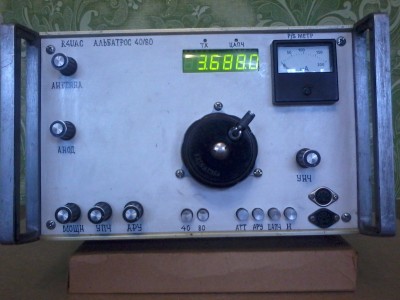

Мой четвёртый Альбатрос на два диапазона. Закончил конструкцию в январе этого года. На выходе 6П36С. Её накал запитан переменкой 6.3 Вольта. Накал всех остальных ламп запитан стабилизированным напряжением по схеме С.Беленецкого. Переключение диапазонов с помощью реле переключателями П2К. Для анодного напряжения +150 Вольт ГПД применён отдельный стабилизатор напряжения на транзисторе КТ940А и стабилитроне КС650А. Было немного свободного места и я изготовил аттенюатор -10 dB не предусмотренный Автором. Включается переключателем "АТТ". Применена АРУ не зависящая от положения регулятора громкости на лампе 6Н3П по схеме трансивера RТ-2000. В отличии от таганрогского трансивера, где АРУ включается подачей анодного напряжения, у меня АРУ включается подключением к выходу ФНЧ. Порог срабатывания АРУ регулируется резистором на передней панели обозначенным как "АРУ". Переключение прибора из режима измерения уровня входного сигнала ( S - метр ) в режим измерения выходной мощности ( P - метр ) осуществляется незадействованной четвёртой группой контактов реле RX/TX.

Катушка П - контура для выходного каскада на 6П36С для диапазона 80 м содержит 22 витка провода диаметром 1.0 мм. Для диапазона 40 м - отвод от 8 витка считая от холодного конца.
Катушку мотаю на отрезке полипропиленовой трубы диаметром 32 мм. Сначала трубу обматываю в один слой любой бумагой ( чтобы витки при намотке не скользили ) и мотаю провод вместе с капроновой нитью. После покрываю клеем БФ-2 ( такой у меня есть ). После высыхания клея нить убираю. Получается намотка с шагом, который зависит от толщины нити.

Перед установкой контуров в Альбатрос настраиваю их на середину диапазона с помощью самодельной приставки для настройки контуров. Приставку смонтировал в корпусе от СК-Д-24. В качестве полевиков использовал BF245A.

В прошлом году приобрёл на Алиэкспресс восьмизначный частотомер ( измеряет не хуже чем промышленный Ч3-54 ) и тестер для проверки радиоэлементов GM328A. Объединил оба прибора в одном корпусе склеенным из полистирола. Лицевая панель из прозрачного оргстекла. На третьем фото частота ОКГ Альбатроса.

Анодный дроссель как в UW3DI - 2 вариант. Каркас изготовлен знакомым токарем из текстолитовой болванки. Диаметр 18 мм. Содержит 130 витков провода ПЭЛШО диаметром 0.35 мм. Первые ( ближайшие к аноду ) 15 витков намотаны с шагом.

Вначале планировал установить на передней панели два прибора - измеритель уровня входного сигнала ( S - метр ) и измеритель выходной мощности ( P - метр ) - первое фото. Затем отказался от этого и применил один.

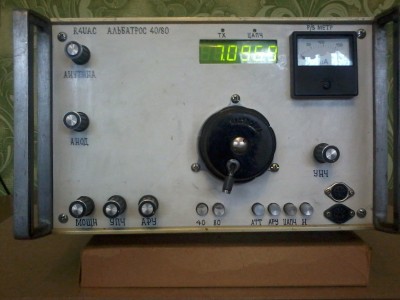

На втором фото фальшпанель и передняя панель Альбатроса до установки в корпус.

В ГПД применил вот такой КПЕ. Изготовлен из посеребрённой латуни. Статор укреплён на керамических стержнях, а ротор на подшипниках. Толщина пластин 1 мм, что не даёт им возможности "играть" при перепадах температур. Одна секция КПЕ используется для диапазона 40 м, вторая для диапазона 80 м. Переключение секций с помощью реле РЭС49.

Стабилизатор накала ламп для Альбатроса. В качестве диодов Шоттки я применил SR860. Электролитический конденсатор составлен из двух по 2200 мкФ на 25 Вольт. Схема С. Беленецкого.

Ару для Альбатроса по схеме трансивера RT-2000. Собрал на одной плате размером 120*45 мм вместе с измерителем выходной мощности Альбатроса.

Данный вариант Альбатроса собран на четырёх печатных платах. Навесным монтажом собраны блок питания и ГПД. Шасси данного варианта Альбатроса не совсем обычное для ламповых конструкций. Оно не цельное, а состоит из двух половинок соединённых центральной перегородкой. Силовой трансформатор ( перемотанный ТС180-2 ) размещён в передней части левой половины шасси. В распоряжении имелась алюминиевая пластина с отверстиями. Я её согнул и отгородил отсек ГПД. Вначале в ГПД планировал установить катушку от радиостанции Р-113, для чего просверлил 8 отверстий для выводов и 2 для крепления ( на фото видно ). Потом отказался из за её габаритов и установил катушку от радиостанции Р-123. На одном из фото внешний вид катушек. Основная часть плат с лампами размещена в подвале шасси. Все платы установлены на стойках высотой 12 мм. После многодневной работы нагрева шасси не наблюдается. Верхняя и нижняя крышки корпуса, а также боковые стенки в многочисленных отверстиях, так что обеспечена хорошая циркуляция воздуха.
Все фотографии делал на начальном этапе перед сборкой и переделкой. Сейчас конечно почти всё по другому. Фото окончательного варианта выложу.
