Страница 4 из 6
Re: Антенна RA3LE 10 элементов
Добавлено: 07 окт 2013 08:47
EW1MU
Для полной картины. Сразу оговорюсь, что это не рабочая установка антенны, а только для проверки!!!
Re: Антенна RA3LE 10 элементов
Добавлено: 07 окт 2013 12:51
EW1AA
EW1MU писал(а):Заключительная фаза во всей работе, сборка антенны по месту.
По времени на фото можно судить о времени сборки антенны, с учётом затрат на фотографирование, подкручивания мачты под место монтажа.
В нижнем левом углу хорошо видно на чём приходилось стоять и постоянно слазить и влезать на эту конструкцию.
Так выглядят внутренности вибратора.
Если бы носил шляпу, снял бы!
Успехов в продолжении.
73!
Re: Антенна RA3LE 10 элементов
Добавлено: 08 окт 2013 09:04
Sirius
Какое усиление у этой антенищщи? Что если вместо создания бегущей волны поставить один полуволновой излучатель а усиление создать сетчатым параболическим рефлектором?
Re: Антенна RA3LE 10 элементов
Добавлено: 08 окт 2013 10:11
EW1MU
Усиление 13.03 dbd
Re: Антенна RA3LE 10 элементов
Добавлено: 09 окт 2013 02:18
Valery
Дмитрий, Ваш труд завершился достойным результатом. Присоединяюсь к пожеланиям EW1AA.
Валерий.
Re: Антенна RA3LE 10 элементов
Добавлено: 16 окт 2013 06:30
Valery
Здравствуйте. Дмитрий, Вам и всем может пригодиться на будущее: На 144.300 получилось Z = 52+3ом. Это говорит о немного излишней длине выводов кабеля при подключении к активному вибратору. Примерно по 1.5мм с каждой стороны. Для 144 эта неточность очень мала, но на 432 - будет хорошо заметна. Негласное правило: Сумма длин выводов кабеля должна равняться величине зазора между половинками вибратора. Выводы, по отношению к кабелю, должны сразу быть отогнуты на 90 градусов в сторону половинок вибратора.
Re: Антенна RA3LE 10 элементов
Добавлено: 16 окт 2013 06:41
EW1MU
Спасибо большое Valery за подсказку, приму к сведению при подключении второй антенны, которая уже готова, но вибраторы ещё не распаивал. Сегодня Александр Васильевич EW1EW обещал любезно предоставить приборчик Т-100, а в выходные произведу замеры и посмотрю график.
73! Дима.
Re: Антенна RA3LE 10 элементов
Добавлено: 16 окт 2013 13:29
EW4VX
Valery писал(а):...Для 144 эта неточность очень мала, но на 432 - будет хорошо заметна...
Валерий,подскажите зазор между половинок вибратора на 433. И ещё раз спасибо за расчёты антенн.
Re: Антенна RA3LE 10 элементов
Добавлено: 17 окт 2013 15:07
Valery
Здравствуйте Всем. В любой УКВ антенне зазор между половинками вибратора должен быть возможно минимальным, как и выводы кабеля.
Обычно на 1-1.5мм больше диаметра питающего кабеля с симметрирующим стаканом. Иначе практический результат не совсем будет совпадать с расчётом, по крайней мере с моим.
PS. Напомню, в таблицах даётся размер готового активного вибратора.
Re: Антенна RA3LE 10 элементов
Добавлено: 21 окт 2013 06:12
EW1MU
По просьбе EW1CD новые фото, что успел установить за выходные.
ОбСУЖДАЙТЕ Валерий Петрович!
73! Дима.
Re: Антенна RA3LE 10 элементов
Добавлено: 21 окт 2013 06:26
EW1CD
При добавлении антенн на 70 см и актюатора надо думать об увеличении диаметра мачты. Может перейти на стальную при том же диаметре. Верхнюю трубу фрейма попробовать из трубы 35 мм. Провис виден.
Re: Антенна RA3LE 10 элементов
Добавлено: 21 окт 2013 11:58
EW1AA
EW1CD писал(а): Верхнюю трубу фрейма попробовать из трубы 35 мм. Провис виден.
По-моему, он незначителен.
Насколько я знаю, Дмитрий планирует закрепить штангу, которая будет поддерживать кабели, а это значительно разгрузит фрейм. Актюатор для элевации, так он по центру, как и антенна на 70см.
Пока хватит.
В очередной раз восхищаюсь его трудолюбием. Когда начиналась ветка, можно было подумать, что это очередной "пузырь". Сегодня - реальная антенна. Работал с ним в воскресенье, но снять диаграмму не удалось. Антенна находится на промежуточной высоте, к тому же, начался дождь.
73!
Сергей
Re: Антенна RA3LE 10 элементов
Добавлено: 21 окт 2013 15:45
Valery
снять диаграмму не удалось
Здравствуйте. Самое главное - конечный результат работоспособности системы : КСВ (на передачу) и S/N (на приём). По ЕМЕ калькулятору VK3UM Ваша система должно слышать шумы солнца (S/N) на ~ 2.4db. Здесь учитываются все параметры и качество диаграммы. Все другие измерения - не нужное занятие, чем увлекаются новички или другие ценители.
Величина S/N = 2.4db соответствует следующим параметрам приёмной части:
1 NF= 0.5db - простейший МШУ на АП602 или АТФ.
2. Потери в кабеле от антенны до МШУ -0.4db - 8 метров среднего кбеля.
3. Усиление МШУ - 23db - любой Мшу на АП602 или АТФ.
4. Трансивер любой обычный TS, ICOM, кроме IC-706MK2G -очень грязный.
5. Не очень грязный эфир. Угол измерений 20 - 30 градусов.
6. Измеритель - программа WSJT9. Получите 2db - замечательно!!!
Именно этим измереним нужно заканчивать проверку антенны.
PS. А если выделите шум солнца на горизонте - 5+++
А диаграмму снимают по сигналу станции в 20-25км (чтобы не было QSB), принимаемому в прямом направлении на 50-60db или на 599+30db. В УКВ трансиверах S1 = 3db, в КВ TRSV S1= 4db.
Re: Антенна RA3LE 10 элементов
Добавлено: 22 окт 2013 19:10
EW4RF
Еще немного в тему:) Обратившись к EW1GR и его коллеге по производству EW1MU по поводу кронштейнов изготовленных по предоставленной технологии литья из пластика получил два комплекта (особая благодарность за то что не отказали и изготовили). Первое ощущение когда взял пластик в руки что похоже на мыло(остаточная влага и тд.(называйте как хотите : ) после формовки). При проведении "лабораторных" испытаний на прочность (падение элемента со стола, попадание его в руки к детям

) - материал достаточно прочен и одновременно легко поддается обработке.
И так вот краткий фото отчет:
Кроштейны для вибратора, рефлектора и директоров

Крепление вибратора

крепление рефлектора и директоров (9 штук)

Re: Антенна RA3LE 10 элементов
Добавлено: 27 окт 2013 07:04
EW1CD
По просьбе одного уважаемого коротковолновика, желающего попробовать себя на УКВ, изготовил антенну. Крепления элементов из винипласта.
Re: Антенна RA3LE 10 элементов
Добавлено: 27 окт 2013 16:15
EW4VX
Часть моих креплений наконец то готовы:
Re: Антенна RA3LE 10 элементов
Добавлено: 27 окт 2013 16:16
EW4VX
...
Re: Антенна RA3LE 10 элементов
Добавлено: 27 окт 2013 17:23
EW1AA
ew4vxc писал(а):Часть моих креплений наконец то готовы:
Добрый вечер, Иван!
Что за материал?
73!
Сергей
Re: Антенна RA3LE 10 элементов
Добавлено: 27 окт 2013 17:23
EW4VX
Капролон. Вроде так. (похож на твёрдый полиэтилен)
Re: Антенна RA3LE 10 элементов
Добавлено: 27 окт 2013 17:29
EW1AA
Спасибо за информацию, также когда-то использовал. Успехов Вам!
73!
Re: Антенна RA3LE 10 элементов
Добавлено: 28 окт 2013 05:35
EW4RF
Ваня а что за второе отверствие?:) первое - бум, а второе для чего???
Re: Антенна RA3LE 10 элементов
Добавлено: 28 окт 2013 06:50
EW4VX
Проветраж(шоб не потело

).
Может ещё кантики спилю - легче и глаже

Re: Антенна RA3LE 10 элементов
Добавлено: 28 окт 2013 07:35
EW1CD
Можно элемент на болтичек с гаечкой-шайбочкой крепить.
Re: Антенна RA3LE 10 элементов
Добавлено: 28 окт 2013 07:48
EW4VX
Под элемент подушка из быстрой эпоксидки(вместе с ним),сверлится одна стенка эл. и бруска + вытяжная заклёпка.
Крепление вибратора разборное(как литые ранее на фото),отдал чертежи и сейчас в процессе изготовления.
Re: Антенна RA3LE 10 элементов
Добавлено: 16 дек 2013 10:04
EW1MU
Добрый день форумчане!!!
Готов подвести итог всей проделанной работы по антенне Валерия Ивановича RA3LE LE2E00S6.
Начну с того, что я выехал в среду 11.12.2013г. после работы на дачу, для участия в метеорном потоке, диапазон 2м был девственно чист. В четверг вечером обратил внимание что ниже по частоте идет, прямой, мощный сигнал, который я принял как местную станцию, но перестроившись по частоте декодировал YL, тропо-подумал я, идиот- подумало тропо!!! Так же тропо проходил RU1AF.
Перейдя на 144.300 отвлёкся от потока и начал работать SSB с Калининградом и Польшей, станции шли на 59.
В пятницу 13.12.2013г. ветер разогнал тучи и показалось солнце, выйдя на улицу для перекура и понежиться в лучах оного, вдруг вспомнил про рекомендации Уважаемого Валерия Ивановича RA3LE и побежал к трансиверу, благо всё включено для проверки. Направив антенну в сторону солнца получил прирост шума с 0db до 5db по программе WSJT, напомню, эфир очень чистый, трансивер TS-790, LNA и горизонтальный стек 2х11. С отключённым МШУ прирост составил 2db. Солнце находилось с элевацией 8 градусов. В субботу примерно с 01-00 UTC начал появляться периодический треск по диапазону доходя до уровня S7 S9. В субботу днём диапазон 2м был уже ШУМНЫЙ, а небо чистое и я решил повторить процедуру с солнцем, фото прилагаю, прирост шума солнца составил 3db-4db по WSJT. К вечеру в потоке стало совсем грустно, а в окно ярко светила луна и рука потянулась к кнопке на поворотке, направив антенну на луну, полез в чат, дабы посмотреть кто работает и на каких частотах. Каково было моё удивление когда я увидел и услышал RK3FG с сигналом -20db, на другой частоте так же уверенно принимал UA3PTW -15db, затем IZ1GZA -19db. На вызывной частоте ZL2ADU, перестроился в конце сеанса, не принял позывного, а далее так же стабильно принимал всю процедуру EME QSO, так что утверждать не буду он это был или вторая станция.
Честно признаюсь, грешен, каюсь, ну не выдержал, и на своих 38W выходной мощности попытался ответить на CQ RK3FG, который затем 5 раз давал QRZ, а UA3PTW 3 раза давал QRZ пока его не вызвал IZ1. Хотя данный факт совсем не говорит о том что они видели моё "присутствие" на луне, может у них так положено!
Сильно прошу прощения за такой офтоп, но эмоции прут через край и не всегда за один выезд можно получить столько разнообразных ощущений.
Самой антенной ОООООЧЕНЬ доволен от начала проекта до его логического завершения, за что ОГРОМНОЕ СПАСИБО Валерию Ивановичу RA3LE за его прекрасные антенны и те советы которые он давал нам на этом форуме.
Какие получились результаты-удовлетворительные- хорошие- отличные, судить вам, лично для меня результат ОТЛИЧНЫЙ!!!
Выкладываю фото, в том числе и замеров прибором Т-100. Прибор подключён к концу кабеля у трансивера т.е. показания стэка 2х11ел + 15м кабеля. По пункту проверки КСВ на передачу проверить пока нечем, но могу сказать одно по индикатору отдачи мощности трансивера разницы между показаниями на нагрузке 50Ом и антенной не заметил.

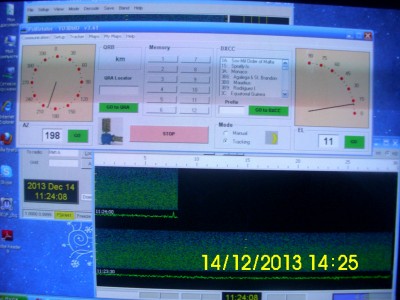

- Солнце в субботу, эфир шумный.

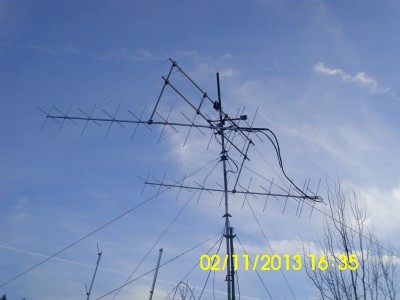

- Испытания элевации
