Исполнение без перемычек.

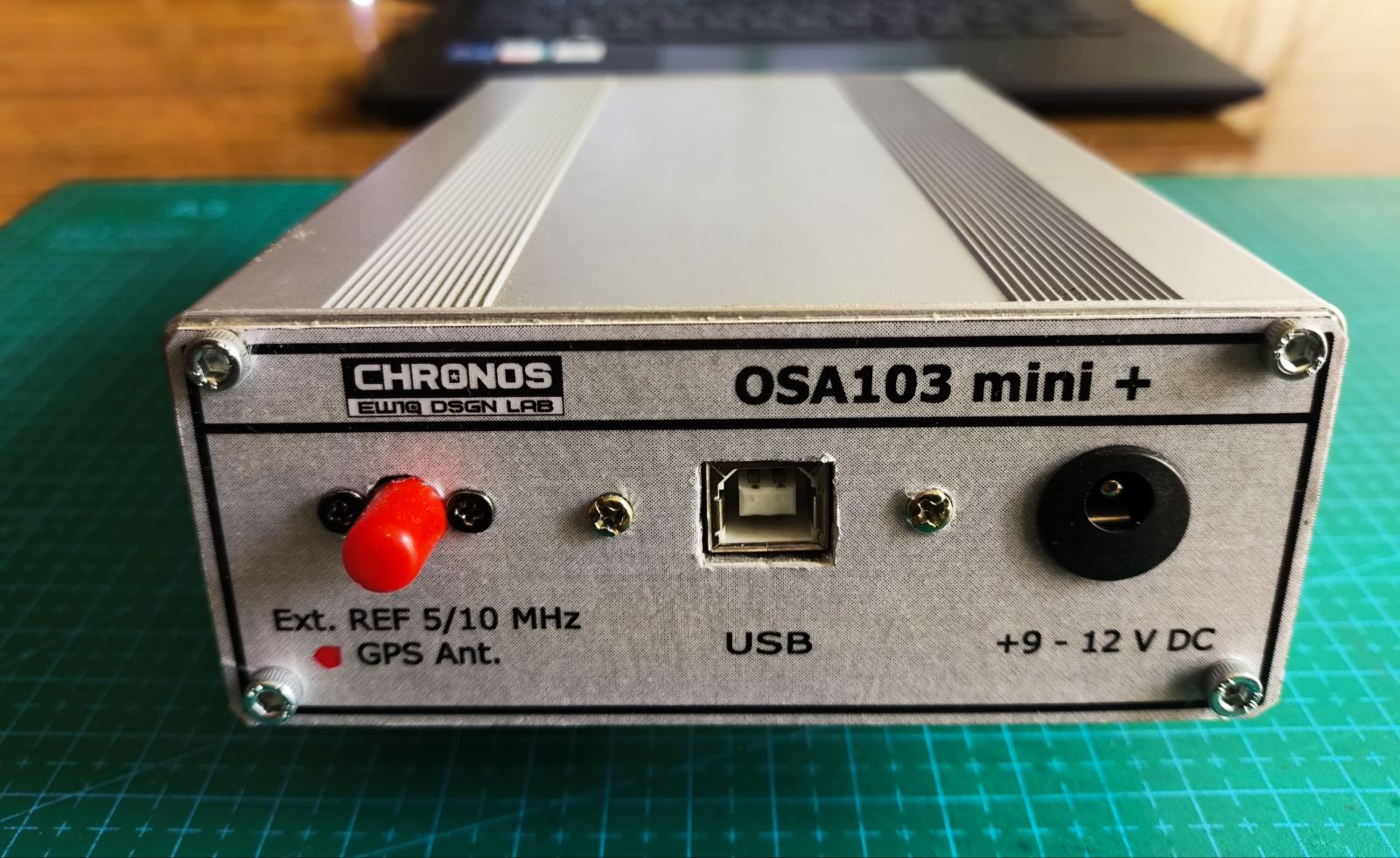

Возможность синхронизации опорного генератора прибора по встроенному GPSDO или от внешнего источника 5/10 МГц.
Алюминиевый корпус типа Hammond.
Осциллограф.
1 аналоговый + 4 цифровых канала + Виртуальный аналоговый канал генератора. Входное сопротивление аналогового
канала – 50 Ом, полоса пропускания - 1 Гц .. 400 МГц (только закрытый вход). Частота дискретизации аналогового канала
в реальном времени - 200 МГц, в стробоскопическом режиме - 10 ГГц. Базовая входная чувствительность - 0.1 В/Дел.
Цифровые каналы с настраиваемыми в широких пределах пороговыми уровнями и нетипично высокой для данного
класса устройств частотой дискретизации в реальном времени - 1.6 ГГц. Расширенные гибкие настройки полностью
цифровой синхронизации. Полностью цифровой режим стробоскопа обеспечивает надёжный захват и синхронизацию
зашумлённых сигналов. Пиковый детектор и режим высокого разрешения.
Генератор.
Функциональный генератора 0.001 Гц .. 50(100) МГц (до 50 МГц – с неравномерностью АЧХ менее 0.5 дБ). Отключаемая
коррекция sin(x)/x. Модуляция АМ, ЧМ, ФМ, суммирование сигналов и дополнительный встроенный генератор
модулирующего сигнала 0.001 Гц .. 100 МГц, качание частоты синхронно с развёрткой осциллографа. Генератор
импульсов 5 нс – 5 с, генератор шума и генератор произвольной формы со скриптовым языком описания осциллограмм.
Малый выброс ПХ и высокая скорость нарастания импульсных сигналов.
Частотомер.
Электронно-счётный аппаратный частотомер работающий со входа любого канала, а также по условию синхронизации
осциллографа. 8 разрядов в режиме измерения частоты. Постоянная относительная точность измерения частоты во всём
диапазоне (reciprocal counting). Режим счёта импульсов и измерения периода. Термокомпенсированный
подстраиваемый системный тактовый генератор устройства (VCTCXO) c точностью лучше 1 PPM. Возможность подать внешний высокостабильный опорный сигнал частотой 5 или 10 МГц.
Анализатор спектра.
Принципы работы - БПФ, Комбинированное многочастотное БПФ с формируемой спектрограммой до 1 ГГц.
Настраиваемый размер, 9 оконных функций, усреднение и масштабирование. Выбор единиц измерения по вертикали
для измерений в цепях с разным импедансом. Алгоритм точного измерения частоты и уровня максимума. Чистый
собственный спектр (без паразитных внутренних спектральных составляющих). Технология Subtractive Dither.
Векторный анализатор цепей.
Принципы работы - ГКЧ и следящий синхронный цифровой квадратурный приёмник. Измерение коэффициента передачи
четырёхполюсников. Амплитудная и фазовая характеристики. Линейный и логарифмический масштаб, настраиваемый
диапазон. Калибровка с учётом соединительных кабелей (амплитудная и фазовая нормализация). Возможность работать
в качестве анализатора спектра. Диапазон частот 100 Гц .. 60(100) МГц. Динамический диапазон (10 КГц .. 60 МГц) – >90
дБ.
Векторный антенный анализатор.
Принципы работы – ГКЧ и следящий синхронный цифровой квадратурный приёмник. Измерение комплексного
импеданса подключенной цепи по методу shunt-thru. Диапазон частот – 10 КГц .. 60(100) МГц. OSL калибровка и
"математическое вычитание" соединительного кабеля. Измерение (вычисление) КСВ, Return Loss для кабелей (линий) с
Zo = 25, 50, 75, 100 Ом. Вычисление и построение графиков КСВ, Return Loss, Q, Rs, Xs, |Z|, Фаза Z, Rp, Xp.
Измеритель LC.
Диапазон измерения ёмкости - 0.5 пФ .. 30000 мкФ
Диапазон измерения ESR (C > 0.5 мкФ) - 50 мОм .. 1 КОм
Диапазон измерения индуктивности - 50 нГн .. 3 Гн

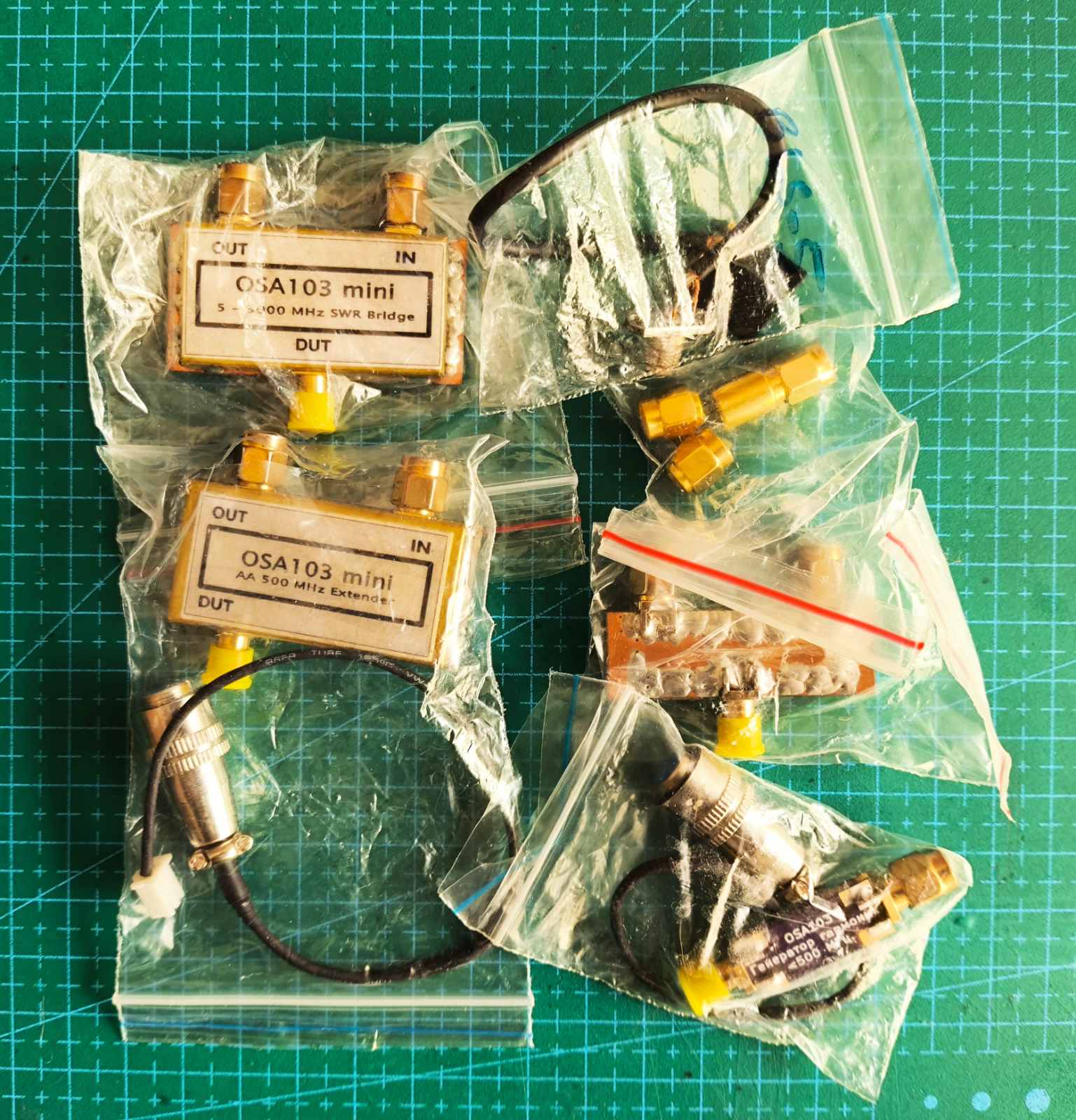

Устройство получает питание по шине USB и не требует дополнительных источников питания. Питание доп. модулей осуществляется через разъем на передней панели от дополнительного внешнего источника напряжением 9-12 вольт .
Цена видится в эквиваленте 375 трампов.
Вопросы, предложения - в ЛС.
