http://www.dj6ep.de/HB9SSH/23cm.pdf - интересная конструкция.

EW1CD писал(а):http://www.dj6ep.de/HB9SSH/23cm.pdf - интересная конструкция.

в первом варианте вибратор не изолирован от бума и всего остального? так?

Да антенна цельнометаллическая. Но посмотри как подключен к ней кабель питания антенны.

eu4ag писал(а): Потом первая попытка на 23см провалилась. Со вторым корреспондентом удалось в CW режиме принять 2 точки и все. Надежда почти пропала, но тут появился LY3A. 144 и 432 отработали очень быстро. C ним первым удалось QSO на 23 см! Потом на прием были слышны и другие станции на этом диапазоне, периодически появлялись и пропадали, с некоторыми удавалось провести QSO. Уже когда половина вещей была собрана, в конце нашей работы очень громко появился LY2R. Его отработал уже на АКБ, в бензоагрегате уже закончилось топливо. Вывод: 23см не так страшен как некоторые говорят. На СВЧ очень даже можно работать и самому делать антенны. Было бы желание! До встречи на УКВ и выше!.

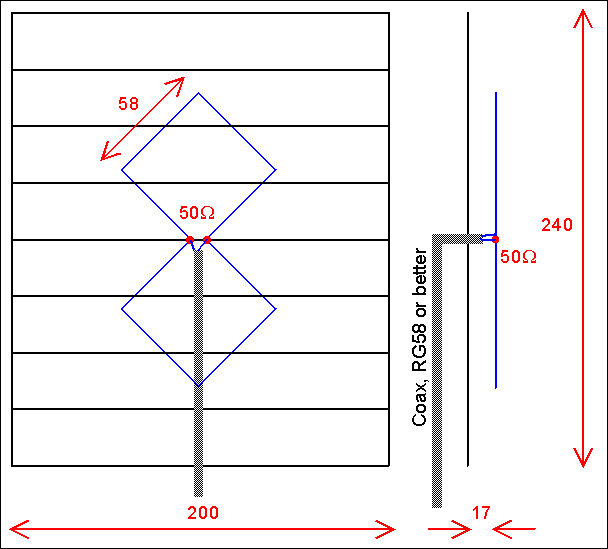

Посмотрел Вашу антенну на 1296МГц. Интересно, делали ли Вы замеры КСВ, усиления?
Кабель RG58 - 50-Омный, а входное сопротивление - порядка 200 Ом.
1. По-моему, у этой антенны не хватает U-колена, вот такого: *первая строчка - размеры для 1,296МГц*.
U-колено включается между точками подключения кабеля.
Можно согнуть и из латуни, легче паять.
Отверстия - для подвязки кабеля (чтобы не отрывался).
2. Для точной настройки на КСВ=1,1 и лучше применял дифференциальный конденсатор над точками подключения кабеля, вот такой: Для 1296МГц лучше взять диаметром 30мм.
Размер до рефлектора = 17мм мал.
Нужно примерно 65мм, т.е крепить рефлектор к основани. U-колена.
Будет максимальное усиление.

EU2AA писал(а): Интересно, делали ли Вы замеры КСВ, усиления?

Нет, изготовлена антенка была за час (поэтому немного криво получилось :)) и сразу в бой! Согласование не планировалось в принципе, т.к. антенна сделана из центральной жилы кабеля с которого был снят экран, т.е. пайки к кабелю активного элемента нет. Такие антенны делал на все УКВ диапазоны, 144, 430, 1296 с рефлектором и без, результаты всегда хорошие с первого раза все получалось. При работе с рефлектором эквивалентна чисто субъективно 5-6 элементному волновому каналу.

Интересно а чем и как вибратор изолировать от непогоды....

EU2CC писал(а):Интересно а чем и как вибратор изолировать от непогоды....

Миша, вибратор изолировать от непогоды не нужно. Нужно защитить кабель снижения от затекания под оплетку воды. Ты прекрасно помнишь, как мы это всегда делали. Герметик ВГО (Высокочастотный Герметик однокомпонентный, стеарином от свечки на худой конец... Строительный силикон не подойдет.

To: RO2F
Добрый день, Валентин!
Две причины перехода на яги:
1-Она расположена на мачте, вместе с 144 и 432, т.е. не надо ориентировать при переходе с НЧ диапазонов на 23 см.
2-У меня парабола используется на 3-х диапазонах (23, 13, 6 см), а замена облучателя во время теста или прохождения, занимает много времени. Сейчас будет 2 диапазона (в основном 13 см, где больше корреспондентов).
Итог сравнительных замеров:
1- антенны имеют одинаковое усиление (главный лепесток)
2- главный лепесток у параболы шире, значит, у неё лучше подавлены задний и боковые лепестки (как и должно быть).
3- конечно, изготовить 4 эл-та облучателя для параболы проще, чем 36 эл-тов ВК.
4- по материальным затратам – антенны равны
5- если ставить антенну на общую мачту – преимущество у ВК (меньше ветровое сопротивление и «смотрит» в сторону основных антенн)
6- если на отдельной мачте – парабола
73!
Сергей

Пока основной аппарат на ремонте:( решил добавить в парк нового железа
Антенна RA3AQ 50 элементов

вот еще она

ну а вот то куда эта антенна подключается трансвертер LZ4AU + HB9CV

Почему не вешаю? не хватает коаксиального реле...и средства немного закончились...

Моя коллениарка пол волны на 1296MHz не плохо работает по Минску https://youtu.be/fBBay0wKcqI

Изготовил антенну на 23 см по мотивам RA3AQ.

еще

Красота:)
Валерий а расстояние от рефлектора до трубки примерно 1-1,5 мм?

Да где-то так.

Проверенно уже давно и все замечательно работает

EW8B писал(а):Проверенно уже давно и все замечательно работает

А ВЫ знаете,что эта антенна замечательно работает только с аналогичной т.е. круговой поляризации и еще того же направления вращения.Т.е всем придется делать такую антенну как у вас.А иначе все ваши труды напрасны.

Эти картинки не из интернета. Левая и правая круговая поляризация только имеет значение при однотипных антеннах, для всех других линейейных поляризаций ослабление всего 3 dB
Стандарт принят правой поляризации, предпочтительно. При изготовлении ВК вы теряете больше чем 3dB от расчетной и точнось изготовления идет не на миллиметры. А спиральньную на коленках можно собирать и параметры не ухудшаются. Кстати уже давно доказанно что от ВК более чем 12dB получить невозможно сколько бы элементов там не было.

почитайте может дойдет:

http://www.yu7ef.com/

http://g4cqm.www.idnet.com/

http://www.qsl.net/dk7zb/start1.htm

Радиолюбители всего мира работают на 23 см (ТРОПО) в горизонтальной поляризации. Потеря 3-х дБ на этом диапазоне – это очень много. Иногда не хватает и одного дБ чтобы закончить QSO.
Изготовить ВК, с точностью 0,1мм "на коленке" - нет проблем. Все параметры будут соответствовать расчетным. У меня стоят ВК (37 эл.) и парабола. Сравнительные замеры по маяку LY3II/B (371km), показали полное соответствие расчету. Каждый 3-й вторник работаю в EWAC/LYAC на диапазоне 23 см на ВК. Всегда есть связи за 600 км (и это в условиях центра Минска). Активно работаю и на 13 см (парабола). Переходите от рассуждений, к работе на диапазоне, с удовольствием проведу с Вами QSO!
PS
EW1CD сделал хорошую антенну и уже работает на диапазоне 23 см.
73!
Сергей

Раз такое дело: вот моя антенна на настроечной трубе
Сергею EW1AA особая благодарность за советы и помощь в настройке...

Всем привет!!!!Хорошая тема антенны1296......Правда сейчас многие нахватавшись вершков мнят себя знатоками....Приходилось настраивать и зксплуатировать 4х4 спиральных антенны профессионально.Из двух спиральных можно получить и горизонтальную поляризацию.....Всё давно изабретено.....только не у всех ручки из нужного места ростут.....Сам построил 4ант. по 7элементов на 144....16антенн по5 элеиентов на 432.....2антенны по 21элементу на 1296элементы в виде колечек....Всё отлично работает.Толька надо немного знаний....Всем удачи в постройке антенн.....хороших и много.А спор ы построил не построил....Привозите в ОСИПОВИЧИ вслючите и поработайте в эфире .73!!!Михась.




:

Добрый вечер всем!!
Готовлюсь к выходу на 1296 Мгц. Собрал антенну ВК на базе RA3AQ-50 элементов. Немного укоротил, так как собираюсь ее ставить на мачту с креплением "за хвост" поэтому у меня 32 элемента. Сегодня антенна в сборе поедет на крышу. Потом небольшие монтажные работы и к чемпионату планирую впервые выйти на этом диапазоне. Сделал несколько фото,того что получилось. По КСВ в пределах помещения было все нормально, но что она покажет в свободном пространстве и в реале - завтра посмотрим.
С уважением, Виталий 73!!
P.S. Большое спасибо за ценные советы и помощь Сергею Федосееву EW1AA !!!

EU2CC писал(а):Из двух спиральных можно получить и горизонтальную поляризацию.....

Подтверджаю! И потерь 3dB не будет.

EU2CC писал(а):Сам построил 2антенны по 21элементу на 1296элементы в виде колечек.

Михаил, эти 2 антенны ты сделал для меня на очный чемпионат СССР в 1981 году, я на них работал до последних дней, сейчас вот только заканчиваю новую DL7KM-восьмиэтажную.
Буду пробовать в Чемпионате.

Доброе утро всем!
У меня возник такой вопрос, который наверняка многие уже решили для себя. Может быть это не совсем относится к теме 1296 МГц, но все же спрошу. В субботу опускал мачту с антеннами, чтобы провести ремонт мачты и поворотки, все разобрал, снял все антенны (перед этим примерил как становится антенна на 1296 МГц - все отлично вписывается). Так вот, решил посмотреть какое состояние разъемов и кабеля после года под открытым небом. У меня на антеннах 432 и 144 сделаны 4-ть волновые стаканы из кабеля, которые оконечены мамами. На 144 - мама SO-239 а на 432 - мама N-типа. Я не знал как правильно загерметизировать стык разъемов и сначала плотно замотал его изолентой, а сверху одел термоусадку. На 144 одел термоусадку на клеевой основе , которую дал мне Юра EW6X, а на 432 обычная диаметром 22 мм. Так как ТУТ на клеевой основе очень твердая и сложно ее прогреть без специальной горелки или паяльной лампы.Поэтому разъем на 432 я не стал в нее одевать, а упростил задачу. Так вот когда я вскрыл стык разъемов на 432 - там было полно воды!!! И под самой изолентой и внутри разъемов!! Я был в шоке. Дождей не было уже несколько дней. Перед этим измерял КСВ на 432 , он был= 2!! А при установке год назад, я измерял и было что-то около 1,2. Теперь понятно почему был КСВ = 2. Странно что не больше. Разъемы я продул, немного подсушил, поставил новый заготовленный кусок кабеля снижения, с учетом установки МШУ на мачте. Затем разъемы закрутил и без термоусадки и изоленты просто промазал стыки герметиком. Также промазал то место, где кабель входит в разъем и там есть зазор. Попробовал вскрыть разъемы на 144, но не тут то было, клей затвердел , по структуре он твердый как термоклей и срезать его с разъема проблематично. Я решил оставить как есть, надеясь что вода под клей не попала. КСВ на 144 вроде бы нормальный, как и был при установке. Ну а на 1296 антенна еще не устанавливалась, но я и там промазал все что можно герметиком, не используя изоленту и ТУТ. Кстати, измерения КСВ новой антенны на 1296, о которой я писал чуть выше, показали КСВ = 1,1. Антенна была поднята в небо, держал ее за хвост за рефлектором, прибор SX-1100, мощность с трансивера 10 Вт.
Что еще посоветуете сделать, чтобы защитить от влаги кабель и разъемы?? Думал может залить расплавленным парафином где только можно. Он есть у меня. Пока еще антенны лежат на крыше, все разобрано и ко всему есть доступ.
