Как SDR изменило радиолюбительство, так и этот приборчик изменит радиолюбительскую лабораторию.
На этой маленькой платке реализуется и вполне неплохой цифровой осциллограф, и генераторы сигналов, анализатор спектра, измерители АЧХ и импеданса всяческие, и прочее, прочее... Даже SDR трансивер на ней в разработке. Залил прошивку на SD карточку - получил нужное устройство.
Всё open source.
Только вот цена не вписывается в наши тупые таможенные ограничения в 120 Евро. Но есть, вроде бы, и в России за 22158,11 RUR. Но со склада в Великобритании...
http://redpitaya.com/?skip_intro=yes

EU3EU писал(а):Как SDR изменило радиолюбительство, так и этот приборчик изменит радиолюбительскую лабораторию.
На этой маленькой платке реализуется и вполне неплохой цифровой осциллограф, и генераторы сигналов, анализатор спектра, измерители АЧХ и импеданса всяческие, и прочее, прочее... Даже SDR трансивер на ней в разработке. Залил прошивку на SD карточку - получил нужное устройство.
Всё open source.
Только вот цена не вписывается в наши тупые таможенные ограничения в 120 Евро. Но есть, вроде бы, и в России за 22158,11 RUR. Но со склада в Великобритании...
http://redpitaya.com/?skip_intro=yes

120евро -для простого почтового отправления и на месяц, а для ЕМС и того меньше раз в 10. но скоро и в россии будет но 150 евро- обмен опытом по ТС.

Не путайте народ, не EMS, а негосударственные курьерские службы экспесс доставки. А емс те же 120 эуро.
Да, интересный девайс, £315 стоит.

Уже цены упали...

yl2gl писал(а):Уже цены упали...

Последний ценник 199 евро -http://store.redpitaya.com/red-pitaya-board.html
Там же рядом анонсирован трансивер на данной плате от HAM Lab (699 европейских). Даже не трансивер а целый комбайн - 4 во 1. К СДР трансиверу приплюсован осциллограф, генератор и логический анализатор. Проект с трансивером амбициозный, но исполнение неоднозначное и не вызывает доверия (имхо).
Интересно узнать, может кто уже имел удовольствие юзать плату "красной питаи", поделитесь впечатлениями.

Согласен проект имеет высокую популярность,не давно общался с rz3qs,сейчас он применяет этот тракт,очень хорошие впечатления,сделал небольшую запись ,RZ3QS на СДР Red Pitaya 5-7ватт.
https://www.youtube.com/watch?v=fGrQ1A25zF4

eu2av писал(а):Согласен проект имеет высокую популярность...

Действительно, популярность растет, только собрался заказать, а уж нету в наличии... Размели как горячие пирожки

Я специально темой не интересовался, но на днях встретил печальный отзыв от пользователя:

Когда появилась редпитайя, у нас один такой девайс купили на работе на пробу. Он может программно много чаго, включая измерения. Когда его посадили на хорошие приборы - народ ужаснулся параметрам и закинули железку в дальний ящик. На нём ничего вразумительного сделать невозможно! Ну, разве что изучать ЦОС. Потом, ещё, несколько радиолюбителей его выпрашивало попробовать - все вернули через 2-3 дня с отрицательным отзывом. Динамика у него никакая, IMD по выходу - тоже. (c)50LV50

Может брак попался...

ew8ax писал(а):
Может брак попался...

Да нет, все правильно. Плата в чистом виде с входом на 1MOm и AD8066 в качестве повторителя перед АЦП изначально заточена под осциллограф. Выбросить AD и применить транс и картина по IMD кардинально изменится.

Заказал все же "Красную Питаю". Обещали в течении января поставить. Применение платы планируется в качестве SDR трансивера. Все осциллографы и прочую лабуду в топку. Выбор обусловлен наличием на плате двух независимых приемных трактов(где еще можно найти реальный проект с двумя АЦП и такой малой стоимостью). Ну и как самая главная плюшка и из за чего весь этот сыр-бор - возможность реализации фазового подавления помех (Diversity). А по параметрам после переделки предложенной RZ3QS получаем MDS до -125дБм и IMD3 до -120дБм.

А где и как заказывали?

да там до нового года была доставка бесплатная, сейчас уже все, не так вкусно...

eu1av писал(а):А где и как заказывали?

http://redpitaya.com - Словения.

EU1SW писал(а):да там до нового года была доставка бесплатная, сейчас уже все, не так вкусно...

Как раз попал под эту акцию.

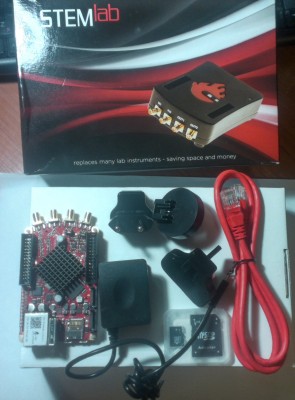

Всем привет.

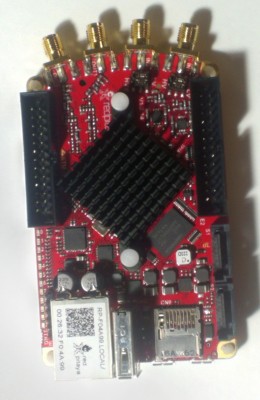

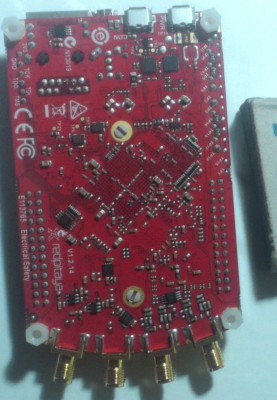

Получил, наконец то. О размерах можно судить по нижнему фото, часть коробки спичек для сравнения справо видна.
Проверил, работает. Переделки пока не делал, жду бинокли с Китая.
А пока попробую ДПФ с предварительным усилком подцепить.
Схема будущего трансивера то же еще в разработке, есть некоторые вопросы по комплектующим и изготовлении дополнительных плат.

Выходные тестировал и сравнивал RP с Flex-1500 по приему. Все без приборов только на слух, в телеграфе и телефоне.
Пришел к следующим выводам:
1. Чувствительности самой RP недостаточно, особенно сказывается с частот выше 14 МГц. Хорошо и с лихвой компенсируется подключенным УВЧ.
2. Поразила "чистота" эфира с подключенными новыми цифровыми фильтрами. Разборчивость сигналов на уровне шума на порядок лучше флекса и это при использовании звукового кодека компа в отличии от встроенного аудио флекса.
3. Субъективно динамика так же превосходит флекс.
4. Как без недостатков- температура радиатора проца RP достигает 65-70 градусов. Сбои не наблюдаются, но думаю небольшой вентель лишним не будет.
5. При включении цифровых фильтров есть какой то посторонний шумок, приему не мешает, но немного не привычно.

Следующий этап - попробую испытать ДПФ pf08-30, предоставленный Александром (EU1ME) и фильтра на выходе УМ (100 Вт), на возможность одновременного приема и передачи на разных диапазонах с помощью RP.

EW7BA писал(а):3. Субъективно динамика так же превосходит флекс.

А что Вы хотели? Динамика у 1500-го на уровне хорошо отстроенного UW3DI... Хотя, подозреваю, что субъективно Вы под понятием динамики сравнивали совсем другой параметр...

Я имел ввиду оба параметра. По забитию разница (субъективно) не существенна, а вот по интермодуляции флекс не соперник.
