CAT для KENWOOD TS-450S

[EW4VX]

Может кто изготавливал интерфейс? Посоветуйте!

[EW4M]

Посмотрите здесь:
http://hfdx.at.ua/publ/interfejsy_k_tra ... /10-1-0-52
http://www.sm4xiu.eu/page.php?page=CAT_Interface

[EU4DGC]

Ваня. В самом простом варианте это шнурок с rx tx gnd. Чтобы не заморачиваться. Возьми шнурок для програмирования мобил. Они раньше были для програмирования siemens на микросхеме pl2303. По сути тебе нужно получить com port с ttl уровнем. Для примера скину схему. На микросхеме ftdi ft232rl.
http://people.wallawalla.edu/~Rob.Frohn ... -IF232.png

А вот распиновка pl2303


Сейчас такие шнурки используют для програмирования китайских потаскушек типа нашего любимого Baofeng. Если включить немного фантазии и приложить руки то можно сделать довольно универсальный шнурок.

[EW2CC]

Работать будет, но не долго
Сколько уже об этом писалось, что халява до поры до времени, примеров достаточно много.
Сам не давно трансивер знакомого на ремонт возил из за такой схематики. Порты повыбивало.

[EW4DX]

Порты выбивает не от схематики, а от неправильной эксплуатации и несоблюдения мер предосторожности Эта схема, будучи подключенной ПОСТОЯННО, ничего не испортит.

[EW4M]

Сделать модем с опторазвязкой и на трансформаторах для аудио. Схем в интернете много. У меня на компе 40 Мб инфо.
В крайнем случае можно в Смоленске купить недорого модем, инфо была на нашем сайте.

[EU4DGC]

Работать будет, но не долго
Сколько уже об этом писалось, что халява до поры до времени, примеров достаточно много.
Сам не давно трансивер знакомого на ремонт возил из за такой схематики. Порты повыбивало.

Я описал вариант быстрый и и прямо сейчас. Знаю что у EW4VX есть такой шнурок. Если подходить с головой то просто гальванически развязать порт оптопарами. И естественно качественное заземление ЭВМ и Радио.

[EW4VX]

RX-TX понятно,IN-OUT через трансы тоже понятно,а вот остальное управление трансивером?

[EW3MM]

а вот остальное управление трансивером?

Делаю так http://www.aliexpress.com/item/RSM232-D ... 71836.html и в железный COM-порт. Если нет такого, то на переходник USB-COM.
Кстати, отлично подходят трансы от старых Dial-Up модемов. АЧХ (100...3000 Гц) - супер.

[UD2F]

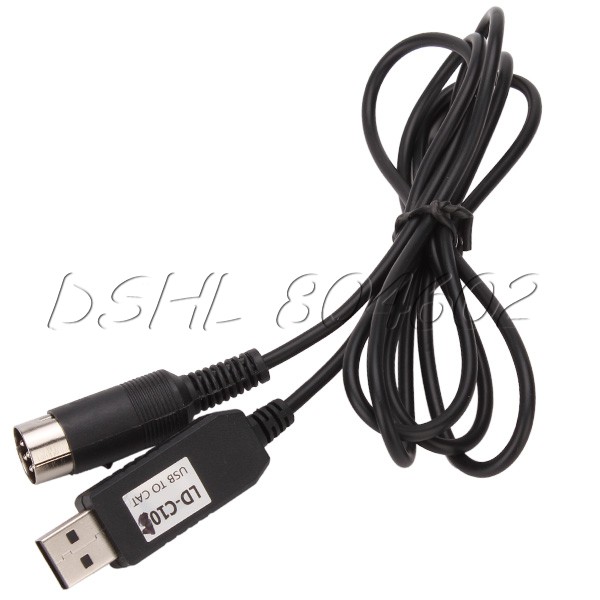

С TS-790 использую такой http://ru.aliexpress.com/item/1-5m-USB- ... 34844.html

Для 450-го он тоже подходит. Пришел недели за две из Китая. В комплекте дрова на CD.

[EW3MM]

С TS-790 использую такой http://ru.aliexpress.com/item/1-5m-USB- ... 34844.html

Гальванически развязывать обязательно. Иначе - до поры до времени...

Работать будет, но не долго

[UD2F]

С TS-790 использую такой http://ru.aliexpress.com/item/1-5m-USB- ... 34844.html

Гальванически развязывать обязательно. Иначе - до поры до времени...

Работать будет, но не долго

Не нужно ничего подключать и отключать на "горячую", и все будет ОК. А так вопрос полной гальванической развязки
довольно спорный...

[EU4DGC]

RX-TX понятно,IN-OUT через трансы тоже понятно,а вот остальное управление трансивером?

Вано. Вопрос твой мне не ясен. Ты спрашиваешь про cat. Тебе дают cat. Если хочешь работать цифрой дык тоже дали ссылку. Предпологаю что тебе нужно управление из аппаратного журнала. Так ты скажи чем пользуешься. Тогда и подскажем.

[EW4VX]

...Так ты скажи чем пользуешься. Тогда и подскажем.

UR5EQF
В смысле,нужно управление частотой,диапазон,модой и другими режимами раб трансивера.
Простите за невежество,я не спец
Типа: ...CAT (Computer Aided Transceiver) - обеспечивает контроль и управление частотой трансивера, видами модуляции (SSB, CW, PSK31, RTTY) и др. функциями с компьютера

Также Вы можете работать CW, управлять РТТ, работать цифровыми видами связи. Интерфейс работает через звуковую карту ПК и СОМ-порт(всё предусмотрено)......

[EU4DGC]

Ну дык а шнурок ты уже сделал? Если нет. То определяйся что тебе нужно. Либо просто управление частотой и модой, либо весь "соц. Пакет". Тобишь работа в цифре и телеграф.
Ну а там иди в настройки и выбирай com порт и тип трансивера. Я к сожалению не могу помочь по настройкам твоего логгера потому что не дома. Да и пользовался давно ur5eqf. Может ребята подскажут. EW4RF знаю уважает этот аппаратный журнал.

[EW4VX]

К нему не сложно(при необходимости) добавить "развязку" на оптопарах?

[EW4VX]

...Если нет. То определяйся что тебе нужно. Либо просто управление частотой и модой, либо весь "соц. Пакет"....

Естессно,ВЕСЬ ПАКЕТ!

[EU4DGC]

Ur5eqf
Далее находим вкладку Настройка программы и переходим в пункт настройка САТ.
Параметры RIG 2 должны быть в положении NONE, параметры RIG1 Выбираешь тип трансивера - свою марку. Номер com порта. Скорость ставишь как в настройках трансивера и и такую же ставишь в диспечере устройств. Все тиснешь ок.
Я так понял ты уже купил шнурок.

[EW4VX]

...Я так понял ты уже купил шнурок.

простите,ещё нет!

[EW3MM]

В продолжение темы.
Из того, что было на днях сделал "изолятор" RS-232.
Аудио развязано через трансформаторы, PTT - через оптрон.
Теперь у ПК и TS-2000 нет ничего "общего"

[EW2CC]

Не нужно ничего подключать и отключать на "горячую", и все будет ОК. А так вопрос полной гальванической развязки
довольно спорный...

Если вы используете трансивер с комнатной антенной, то тогда да, согласен, всё будет ОК.
Но я не знаю радиолюбителей, кто в эфире работает с комнатной антенной
Даже на замкнутую рамку, расположенную на улице воздействует статическое напряжение - пыль с ветром.
Грозовой фронт проходящий не далеко. И не всегда даже качественное заземление спасает от коротких импульсов перенапряжения, которые возникают в антенно фидерном тракте.
По этому гальваническую развязку делать надо всегда!
Тому масса примеров знакомых, у которых вылетали порты. Причём как в компе, так и в трансивере.

Теперь у ПК и TS-2000 нет ничего "общего"

И это правильно. У TS-2000 нет промежуточной микросхемы, с разьема всё идет на прямую в микропроцесор.
