Помогите распознать деталь.

Сообщение android »

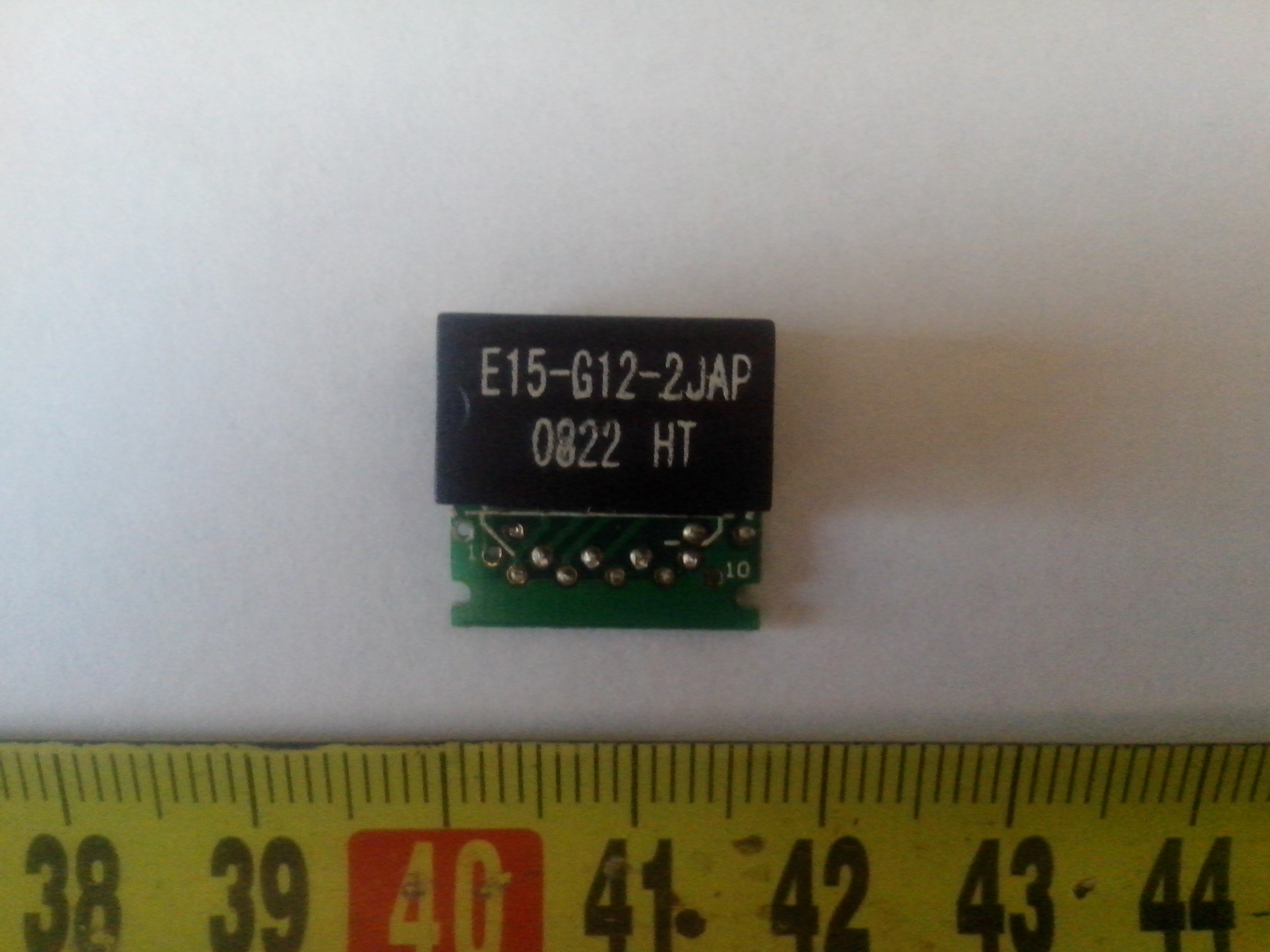

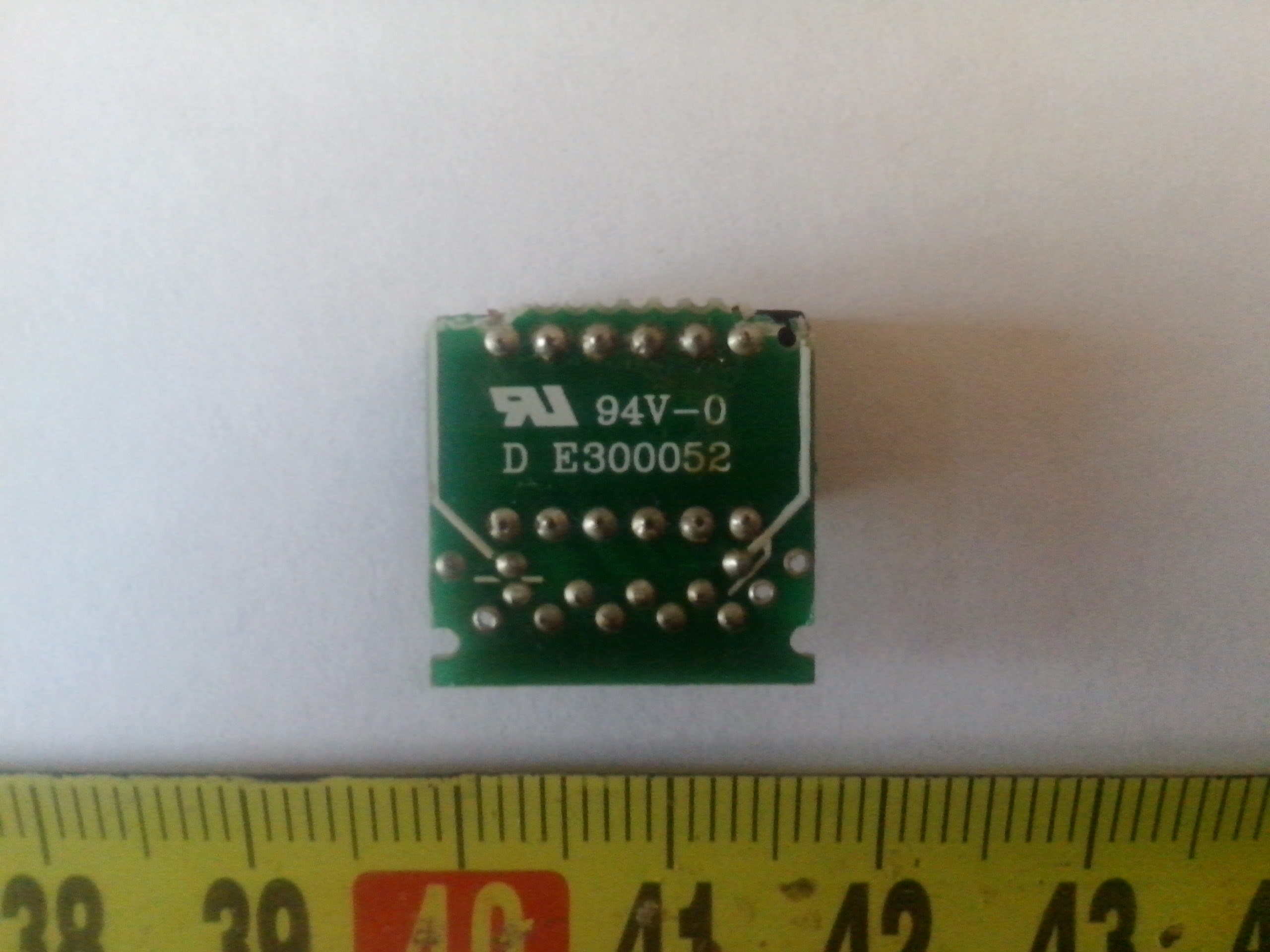

Помогите распознать деталь. Стояла на материнской плате внутри разъема от Сетевой Карты...так называемый LAN-разъем
Я так понимаю это какое-то согласующее устройство.
Хотелось бы узнать что у нее внутри? :smu:sche_nie:
Я приблизительно представляю что там. Скорее всего там маленькие ферритовые ВЧ трансформаторы.
Вот бы узнать где какие выводы и я бы забабахал на этой детальке балансный смеситель на диодах. :ya_hoo_oo:
Я правильно мыслю или нет ? :nez-nayu:
Вложения

Не в сети
Аватара пользователя
Сообщения: 154
Зарегистрирован: 31 мар 2015 11:10
Откуда: Витебск
Контактная информация:

Re: Помогите распознать деталь.

Сообщение android »

Всем Огромное спасибо за помощь. В итоге при попытке посмотреть что там внутри, деталька была успешно сломана :hi_hi_hi:

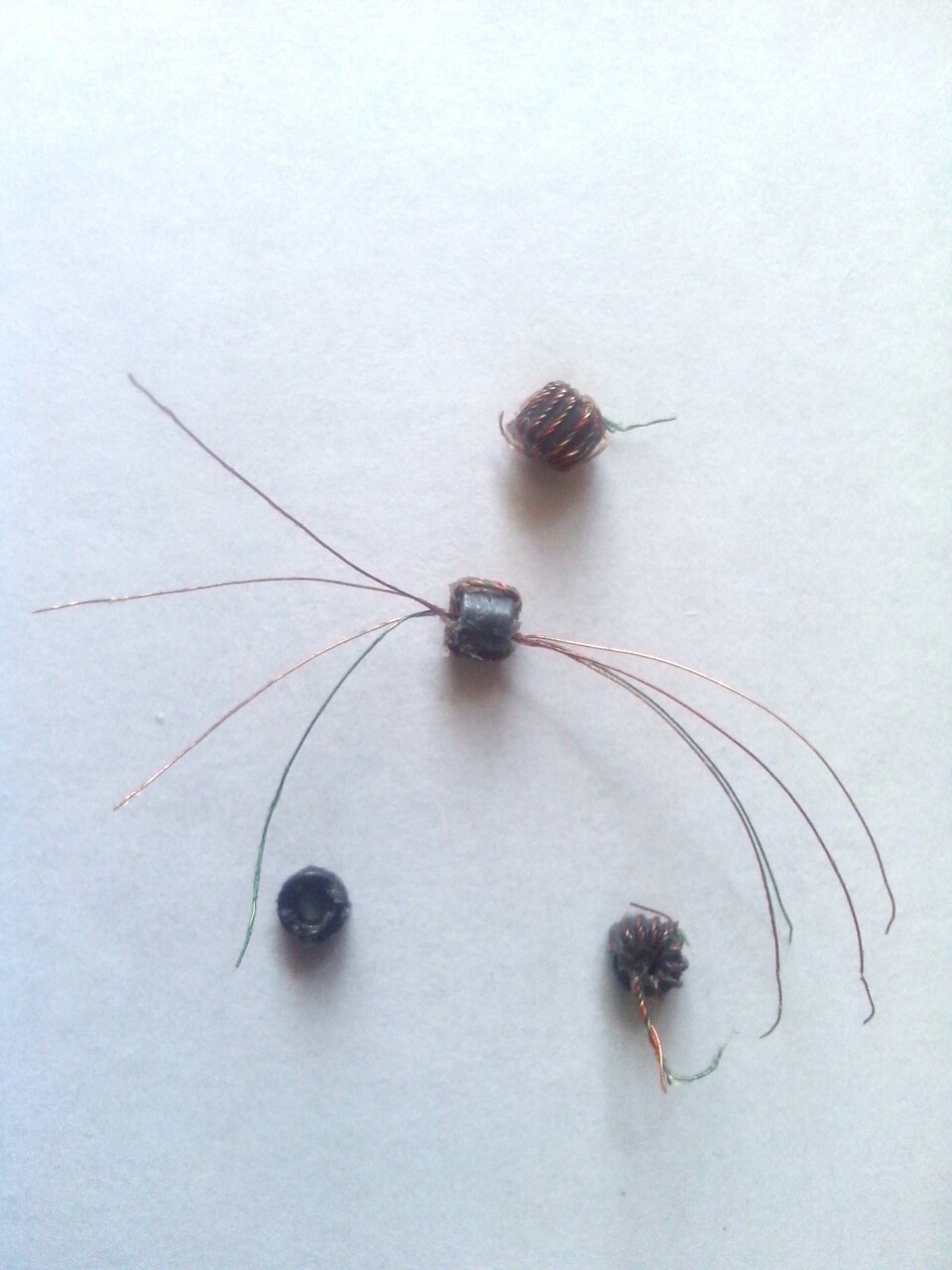

Внутри оказались 4 вч трансформатора.
2 с обмоткой 4 скрученных провода и 2 с обмоткой в 2 провода.
Зато у меня есть хорошие ферритовые колечки 3х3х1.5. Рекомендую.
