Re: CAT трансивера и HDSDR

Сообщение EU8R »

-Устанавливается программа HDSDR.
-SDR подключается до первого смесителя трансивера.
-HDSDR синхронизируется с трансивером, после чего появляется возможность управлять трансивером, щелчком мыши на водопаде.
Можно подключить SDR после смесителя, тогда только имеется возможность видеть то, что попадает в трансивер по ПЧ. Что-то похожее на панорамное сканирование в современных трансиверах.
_________________
73! Сергей EU8R (ex: EW8OD)
https://www.facebook.com/sergej.lee.9

Не в сети
Аватара пользователя
Site Admin
Сообщения: 459
Зарегистрирован: 25 окт 2014 08:50
Откуда: Гомель
Контактная информация:

Re: CAT трансивера и HDSDR

Сообщение EU8T »

SDRconsole

В настройках включаем "внешний трансивер", опция "трекать". Поясняем как нам трекать, можно в обе стороны, можно только в одну. И главное, при TX трансивера в "SDRconsole" отключается звук на прием, не слушаем себя.
_________________
ex EW8AX / QRZ.BY TechSupport

Телеграм канал Гомельского клуба радиолюбителей "Кварц" https://t.me/Gomel_Radio, Сайт клуба https://quartz.by

Не в сети
Аватара пользователя
Сообщения: 359
Зарегистрирован: 25 окт 2013 14:37
Откуда: Кобрин

Re: CAT трансивера и HDSDR

Сообщение EW3MM »

Ранее использовал связку TS-2000 и AFEDRI.
На трансивере не приходилось крутить валкодер. Кликнув на панораме HDSDR он сам перестраивался на нужную частоту. Ну и наоборот соответственно - крутишь валкодер - AFEDRI реагирует - синхронно ползет маркер панорамы.
Хочу заметить, что оба устройства, AFEDRI и TS-2000 работали автономно через RX-сплиттер. Т.е. в режиме приема антенна подключалась к входам обеих устройств, в режиме передачи вход AFEDRI отключался от антенны.

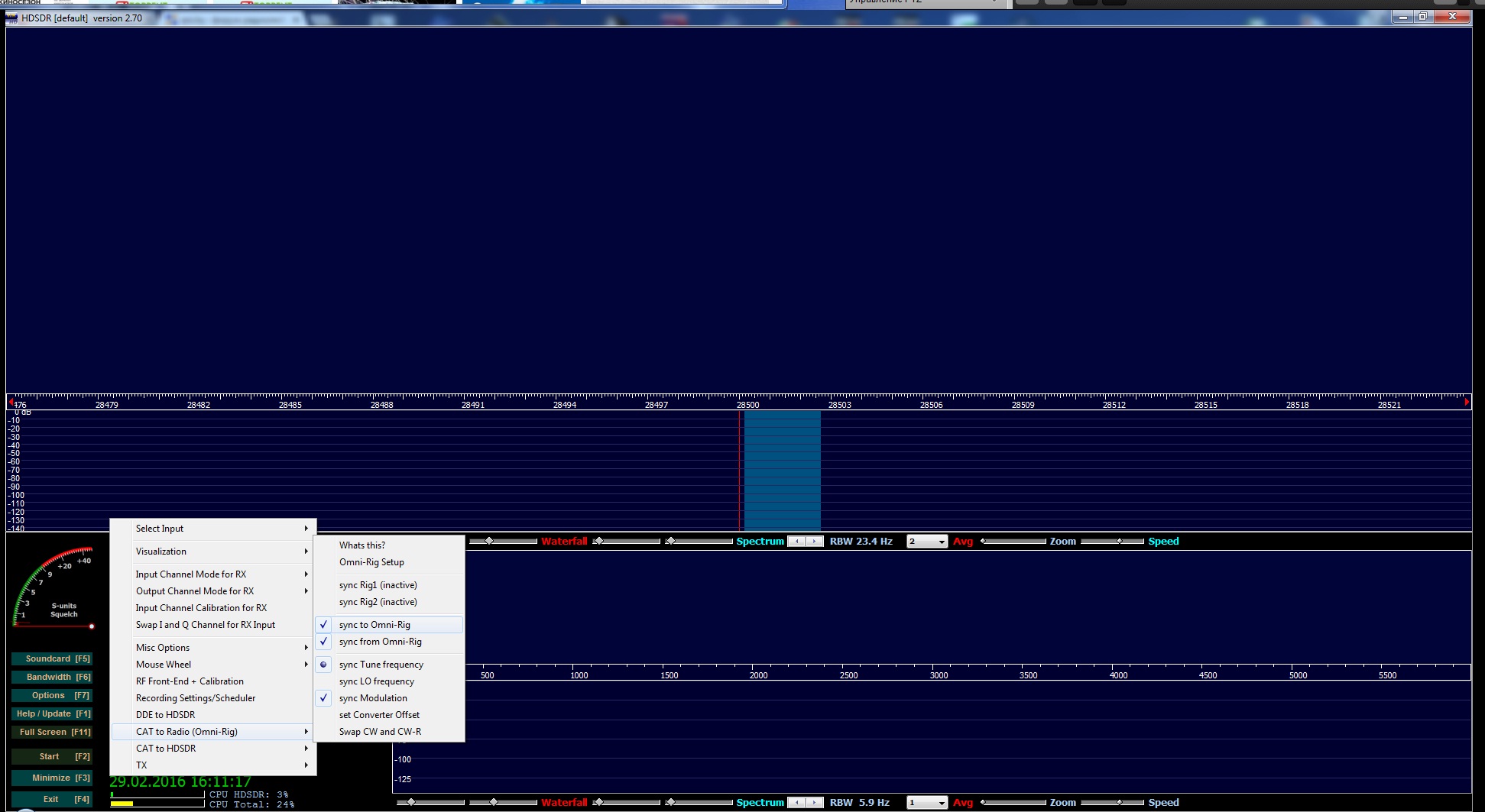

Настройки HDSDR как на скриншоте, так сказать, по-памяти, потому как уже нет ни одного ни другого. Все барахло заменил на трансивер с панорамой :-):
Как это было реализовано обсуждали на правильном форуме - http://www.cqham.ru/forum/showthread.ph ... ost1050928
Вложения
_________________
ex call EW3ABW

Не в сети
Аватара пользователя
Site Admin
Сообщения: 459
Зарегистрирован: 25 окт 2014 08:50
Откуда: Гомель
Контактная информация:

Re: CAT трансивера и HDSDR

Сообщение EU8T »

EW3MM писал(а):Ранее использовал связку TS-2000 и AFEDRI.
На трансивере не приходилось крутить валкодер. Кликнув на панораме HDSDR он сам перестраивался на нужную частоту. Ну и наоборот соответственно - крутишь валкодер - AFEDRI реагирует - синхронно ползет маркер панорамы.
Хочу заметить, что оба устройства, AFEDRI и TS-2000 работали автономно через RX-сплиттер. Т.е. в режиме приема антенна подключалась к входам обеих устройств, в режиме передачи вход AFEDRI отключался от антенны.
Настройки HDSDR как на скриншоте, так сказать, по-памяти, потому как уже нет ни одного ни другого. Все барахло заменил на трансивер с панорамой :-):
Как это было реализовано обсуждали на правильном форуме - http://www.cqham.ru/forum/showthread.ph ... ost1050928

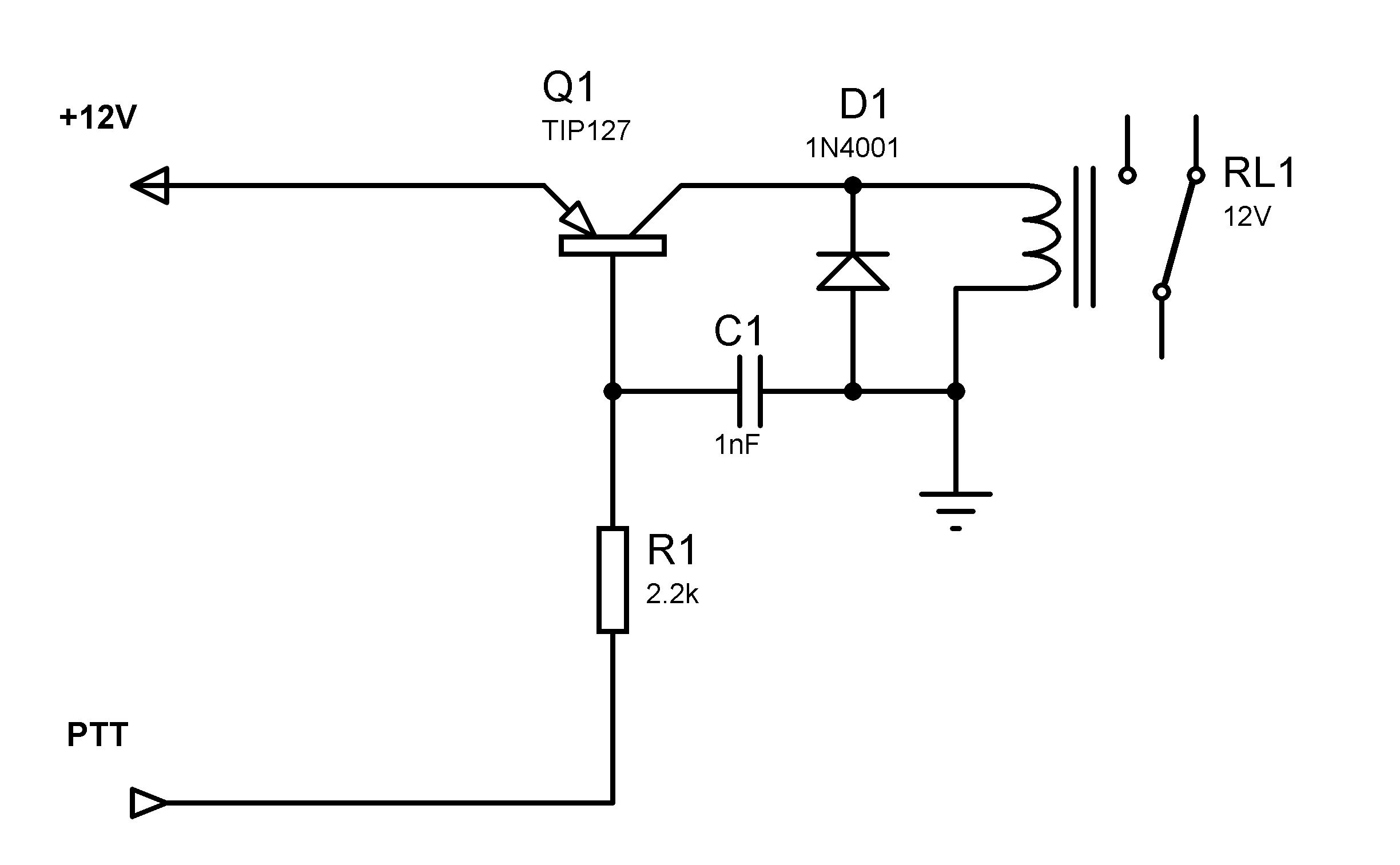

Хотел спросить подробности про сплиттер, но увидел, что rxtx.PDF это ваша схема :) Задержка на прием/передачу заметна была? Мешала?
_________________
ex EW8AX / QRZ.BY TechSupport

Телеграм канал Гомельского клуба радиолюбителей "Кварц" https://t.me/Gomel_Radio, Сайт клуба https://quartz.by

Не в сети
Аватара пользователя
Сообщения: 359
Зарегистрирован: 25 окт 2013 14:37
Откуда: Кобрин

Re: CAT трансивера и HDSDR

Сообщение EW3MM »

ew8ax писал(а): Задержка на прием/передачу заметна была? Мешала?
Конкретнее. О какой задержке речь?
SDR-ом эфир не слушал. Использовал его исключительно для отображения панорамы.
TS-2000 работал в штатном режиме. Поэтому никаких задержек не было.
_________________
ex call EW3ABW

Не в сети
Аватара пользователя
Site Admin
Сообщения: 459
Зарегистрирован: 25 окт 2014 08:50
Откуда: Гомель
Контактная информация:

Re: CAT трансивера и HDSDR

Сообщение EU8T »

EW3MM писал(а):
ew8ax писал(а): Задержка на прием/передачу заметна была? Мешала?
Конкретнее. О какой задержке речь?
SDR-ом эфир не слушал. Использовал его исключительно для отображения панорамы.
TS-2000 работал в штатном режиме. Поэтому никаких задержек не было.
Все понял, вопрос снят)
_________________
ex EW8AX / QRZ.BY TechSupport

Телеграм канал Гомельского клуба радиолюбителей "Кварц" https://t.me/Gomel_Radio, Сайт клуба https://quartz.by

Не в сети
Аватара пользователя
Сообщения: 359
Зарегистрирован: 25 окт 2013 14:37
Откуда: Кобрин

Re: CAT трансивера и HDSDR

Сообщение EW3MM »

EW8SA писал(а): Потяжку на ключ транзистора надо подобрать
Плохой вариант.

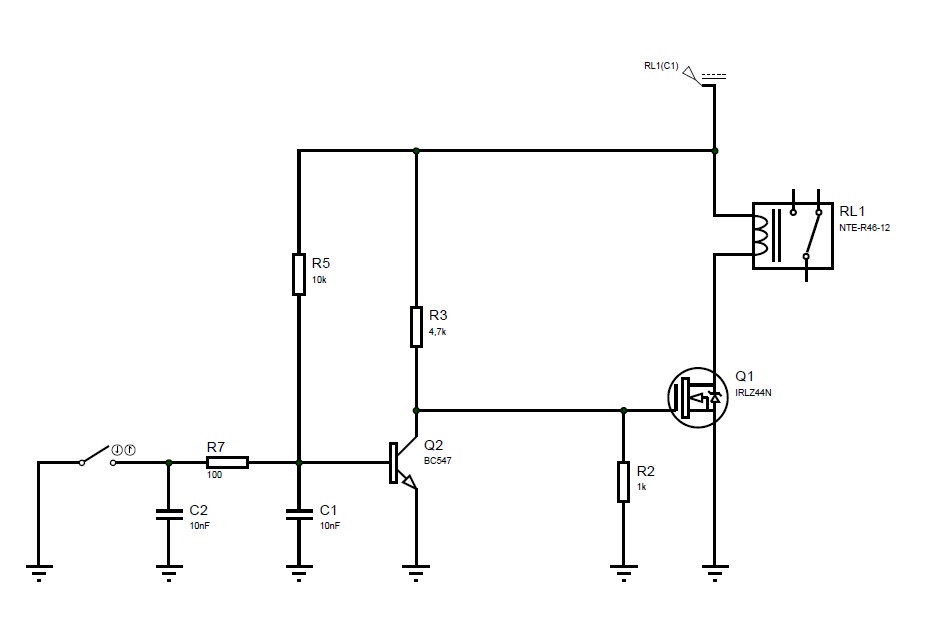

Лучше делать так (использовать сигнал RX с трансивера):
Вложения
_________________
ex call EW3ABW

Не в сети
Аватара пользователя
Сообщения: 359
Зарегистрирован: 25 окт 2013 14:37
Откуда: Кобрин

Re: CAT трансивера и HDSDR

Сообщение EW3MM »

EW8SA писал(а):Зашунтовать диодом - забыл. Сорри ))
Поставлю IRLML2502.
Они копеечные и даволе надежные.
Схему менять не буду, т.к. посадочные одинаковые у них.
Только R1 100к.
Управление коммутации выполнено по принципу управление по минусу.
Не в этом дело. Одного транзистора мало для четкой работы, тем более, биполярного. База "голая" прям на длинный кабель до трансивера - не по феншую как-то.... :-):
Работать-то будет, конечно...
...и кондерами входы зашунтируйте, от наводок на передаче хлопнет случайно и п...дец СДРу.
_________________
ex call EW3ABW

Не в сети
Аватара пользователя
Сообщения: 210
Зарегистрирован: 19 дек 2013 09:00
Откуда: Гомель: ew8od(a)mail.ru
Контактная информация:

Re: CAT трансивера и HDSDR

Сообщение EU8R »

EW8SA писал(а):
...и кондерами входы зашунтируйте, от наводок на передаче хлопнет случайно и п...дец СДРу.
А вот это обязательно! Не подумал как то
Вот поэтому и делают подключение СДР перед смесителем трансивера на плате мэйн юнит.
Вся защита входа сдр выполнена.
_________________
73! Сергей EU8R (ex: EW8OD)
https://www.facebook.com/sergej.lee.9

Не в сети
Аватара пользователя
Сообщения: 359
Зарегистрирован: 25 окт 2013 14:37
Откуда: Кобрин

Re: CAT трансивера и HDSDR

Сообщение EW3MM »

EW8OD писал(а): Вот поэтому и делают подключение СДР перед смесителем трансивера на плате мэйн юнит.
Вся защита входа сдр выполнена.
Согласен, если заводом предусмотрен выход ПЧ, а таких трансиверов единицы и в основном древние, иначе - колхоз. Хотя, кому как...
_________________
ex call EW3ABW

Не в сети
Аватара пользователя
Site Admin
Сообщения: 459
Зарегистрирован: 25 окт 2014 08:50
Откуда: Гомель
Контактная информация:

Re: CAT трансивера и HDSDR

Сообщение EU8T »

EW8SA писал(а):
Вот корпус для этого дела.
Хочу себе такой :) Где брал? Из под чего?
EW8SA писал(а): Идея такова
1) Создаем виртуальный компорты COM6, COM7
2) CAT HDSDR привязываем на COM6 и его сокетклиентом к серверу
3) Некоторый COMx от трансивера также сокетклиентом к серверу
4) Сам сервер тоже имеет некий COM7, который нуже для согласования программы логера (UR5EQF, TR4W).

Таким способом получим связку трансивера, SDR и программы для контеста.
Если есть возможность иная, то озвучьте.
У меня стоит 32битный VSPE на 64x/win платформе, ругается при первом старте, но работает. Им создается сплит основного com3 на com20. (остальные были заняты). Весь софт настроен на com20, 4-5 программ начиная от UR5EQF и заканчивая RXCLUS и HamRadioDelux используемого в качестве основного средства управления. Все отлично работает по этой схеме уже значительное время. Ну под мои задачи, само собой... Лучше чем VSPE, к сожалению, найти ничего не удалось. Прочий софт или не умел делать "сплит" порта или умел, но плохо. "Плохо" это тормоза в работе КАТ, задержка более 1 сек при манипуляциях в HRD итд... Платить за 64битную версию VSPE душит жаба, не в той стране живем. По форумам альтернативы ему тоже не нашел, если кто знает отпишите...
Последний раз редактировалось EU8T 01 мар 2016 09:47, всего редактировалось 1 раз.
_________________
ex EW8AX / QRZ.BY TechSupport

Телеграм канал Гомельского клуба радиолюбителей "Кварц" https://t.me/Gomel_Radio, Сайт клуба https://quartz.by

Не в сети
Аватара пользователя
Сообщения: 210
Зарегистрирован: 19 дек 2013 09:00
Откуда: Гомель: ew8od(a)mail.ru
Контактная информация:

Re: CAT трансивера и HDSDR

Сообщение EU8R »

EW3MM писал(а):
EW8OD писал(а): Вот поэтому и делают подключение СДР перед смесителем трансивера на плате мэйн юнит.
Вся защита входа сдр выполнена.
Согласен, если заводом предусмотрен выход ПЧ, а таких трансиверов единицы и в основном древние, иначе - колхоз. Хотя, кому как...
На Айкоме 706 есть разъем на мейн юнит под кабелек, я делал тройник и подключал сдр. Сейчас у меня фт - точно такое-же подключение, и никаких выходов ПЧ не нужно. В сервис мануале все прекрасно видно куда можно подключиться.
_________________
73! Сергей EU8R (ex: EW8OD)
https://www.facebook.com/sergej.lee.9
