Мост Вилкинсона на 430 мгц

[EW4RF]

При сборке усилителя на 2-х модулях RA60h4047m1 решил изготовить мост деления /сложения
Квадратные мосты получаются большими, 150х150 мм выходит плата - можно сделать, но неудобно в последствии монтировать в корпус.

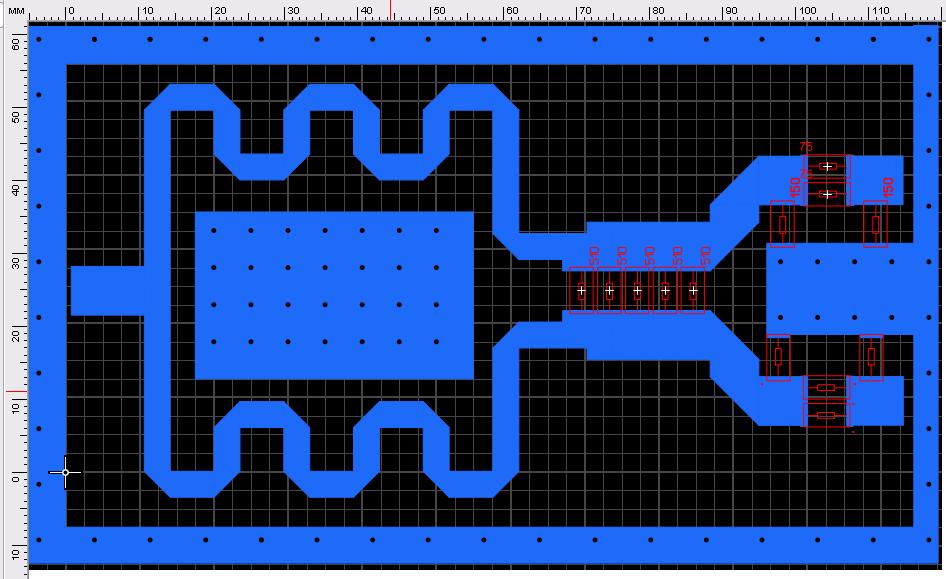

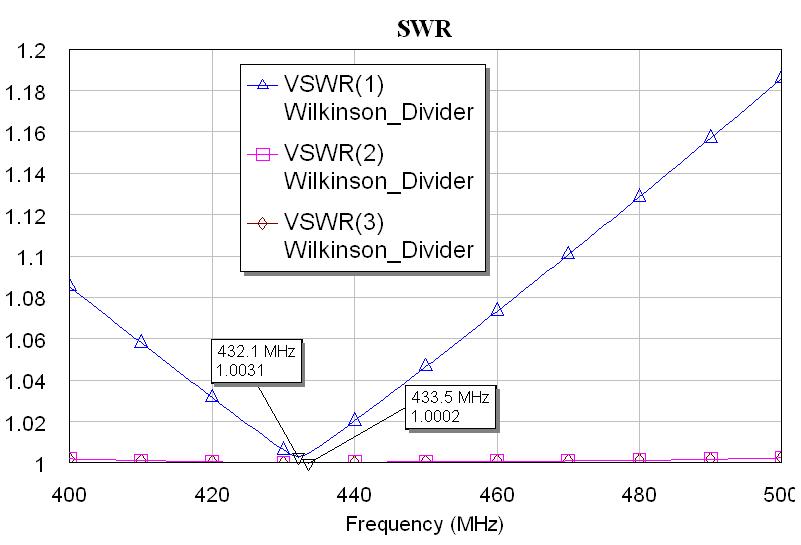

Решил использовать мост Вилкинсона. Вот что получилось по расчетам:
Материал ФАФ-4Д 2,5мм
Уровень входного сигнала с трансивера составляет не более 37 дб (5Вт), на каждый модуль усилителя (на модуле по входу стоят аттенюаторы на 6Дб) подается сигнал мощностью 22 Дб (158 мВт).
При сложении 5 SMD резисторов 2512 заменяются на 1 100Вт безиндукционный и выкидываются SMD аттенюаторы.

[EW4RF]

И так продолжим добрался до NWT4000 и решил подстроить мост Вилкинсона

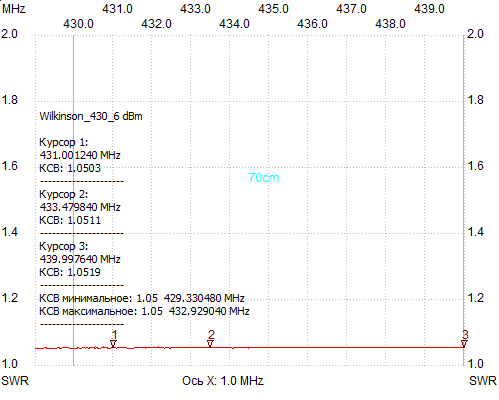

на первом рисунке график моста с добавочной емкость по входу 3.3 pf
на втором - емкость 2.2 pf
а на 3-й картинке сам мост. (до конца не пролужен - жена паяльник отключила...)

[EW4RF]

Продолжим издевательства Обнаружил ошибку в мосту из предыдущего сообщения.
Немного переделал мост: изменил немного ширину линии 50 ом и 71 ом. EW6FS подсказал как проверить работоспособность моста. Убрал подстроечные конденсаторы

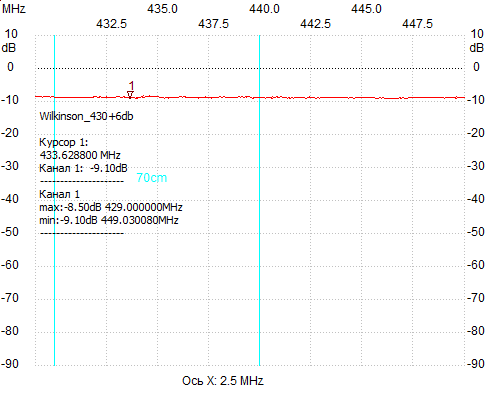

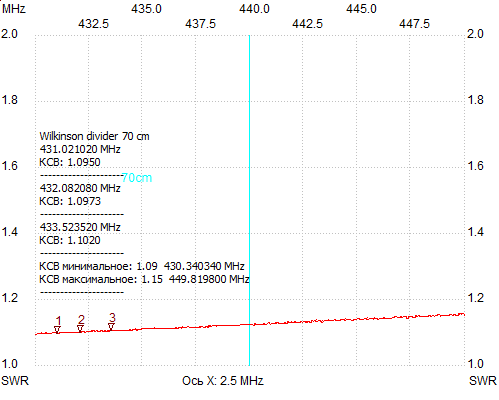

вот что получилось:) по результатам измерений:
