Согласование УКВ-антенн

[EU2AA]

Сегодня обсуждали с Виталием Гавриловичем EU7AA вопрос согласования 4 стрел на один кабель снижения.
1296МГц, 50 Ом.

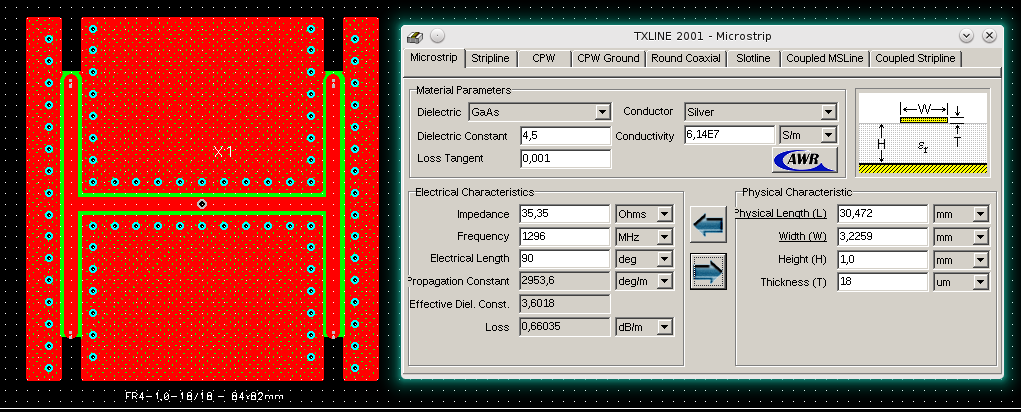

Возможно кому-то тоже пригодится. Расчет в MWO - справа.

Материал FR4-1,0мм, все 6 четвертьволновых линии с волновым сопротивлением 35,35 Ом, ширина линий - 3,2мм, длина каждой линии - 30,5мм.
Переходные отверстия можно прошнуровать луженкой и пропаять с обоих сторон.
4 выреза в плате для кабелей на каждую из антенн распилить под имеющийся кабель. Оплетку кабелей припаять к обоим сторонам.
Для защиты от дождя лучше спрятать в подходящую коробку.
Плату можно вырезать резаком, можно вытравить - файл в пикаде2006 - прилагается.

SUMM_FR4-1.0.zip

(42.12 КБ) 529 скачиваний

[EW7T]

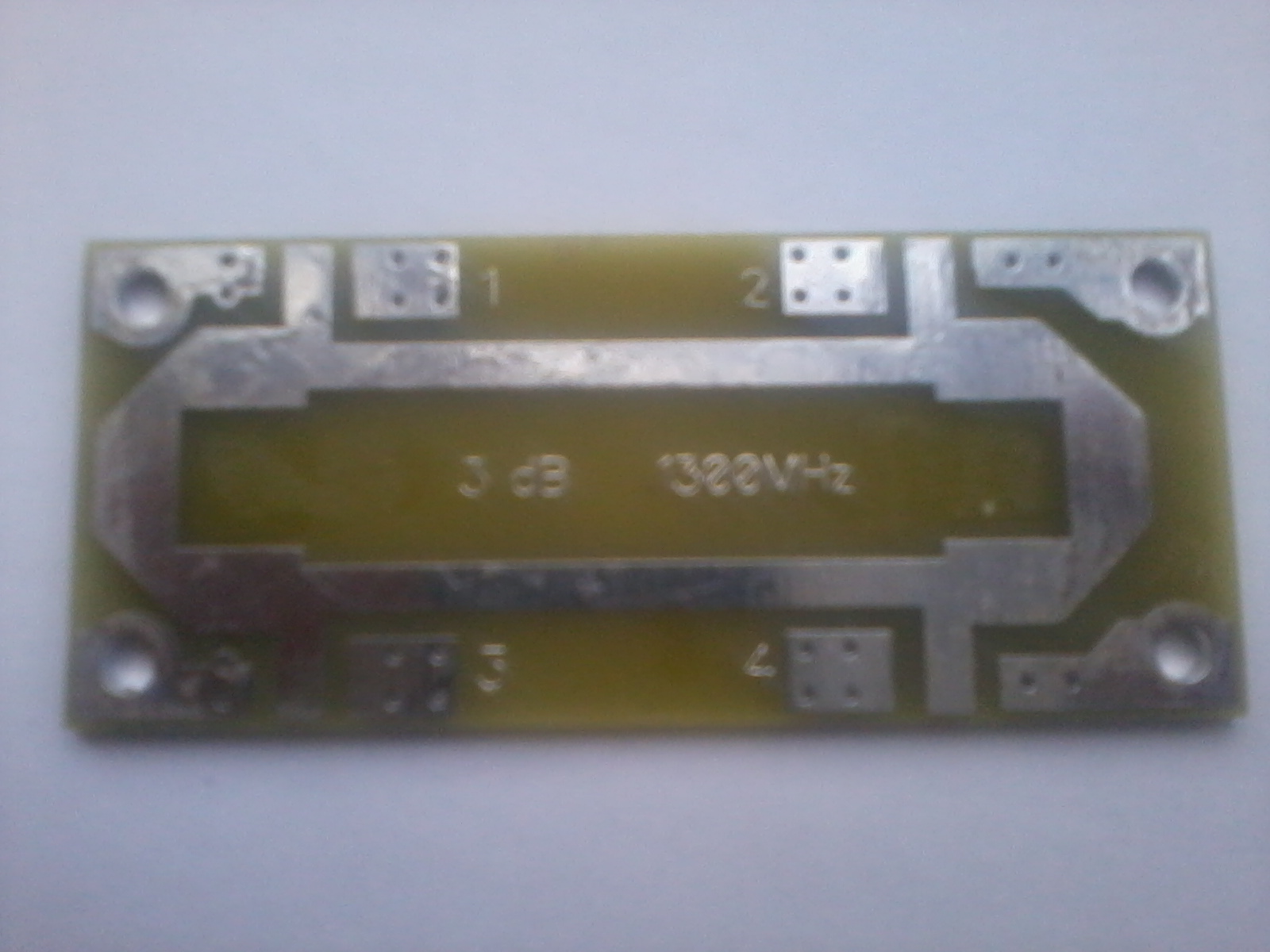

Как то брал в Москве, на фирме вот такой суматор, правда пока он не использовался. Материал с виду простой стеклотекстолит (?!) Но фирма известная и солидная, я думаю "фуфло" не толкают, да и разбирали у них здорово эти суматоры (не дорогие, может и поэтому)

[EW1AA]

Возможно кому-то тоже пригодится.

Применять такое согласующее нежелательно.
Проверено неоднократно, потери при таком согласующим устройстве - огромные.
Кода на этом диапазоне «экономишь» каждые десятые доли децибела, применять такое согласование нельзя. Проверяли с EU1AB, согласовывая 4 шт. RA3AQ.
Согласование «четверки» - только коаксиальными трансформаторами, желательно на воздушных линиях.
Почитайте соответствующий раздел на vhfdx.ru.
На эти «грабли» многие наступали лет 10-15 назад.

Как то брал в Москве, на фирме вот такой суматор

Это сумматор для сложения двух усилителей мощности. На два входа подаются сигналы с усилителей в противофазе, на одном из выходов - 50 Ом резистор для "несимметричных" продуктов,
На другом- выход.
Применяю похожий.

73!
Сергей

[EU2AA]

Возможно кому-то тоже пригодится.

Применять такое согласующее нежелательно.
Проверено неоднократно, потери при таком согласующим устройстве - огромные.

"Огромные" - это сколько в dB?
Такие мне доводилось делать от 200МГц до 4ГГц, ты в курсе.
Методику проверки популярно описал Жутяев: два таких устройства включал встречно. Одно как делитель, второе как сумматор.
Потери, за вычетом потерь в измерительных кабелях на ДВА таких устройства не более 0,2dB. На одно - 0,1dB.
Что тут "огромного"?
Думаю, что у Вас с Жорой причина была в другом. Либо расчет подвел, либо материал гадкий попался.

Согласование «четверки» - только коаксиальными трансформаторами, желательно на воздушных линиях.

Возил я такой в 1979 году на Первенство СССР, на коаксиальной воздушной линии. Тяжелая была, на самой макушке мачты. Где-то даже есть фото тебя, на фоне той согласухи в степи под Каховкой. Я ее вскорости выбросил.
Время идет и такие делать расточительно и громоздко.

[EW7T]

А вам не кажется, что порой мы немного заглядываем в будующее для наших мест? И наступит ли оно вообще! Кто у нас конкретно метит на 4-ку 1300? Да вообще, кто прибавился за год на этом диапазоне??? У нас реальные шансы у EW7AW есть и MMDS, и стрела (пробовали - всё работает), и есть 3,7м парабола! Место у него явно не для тропо! У EW7W такая же парабола есть, но похоже не доживём мы до того дня когда он включится на 430 и 1300 (хотя всё есть)! А лично мне вполне, как показала практика, хватит и MMDS решётки или одной длинной стрелы, и никакого "головняка" от согласований. Я лучше МШУ и РА добавлю к этим ант. Тут главнее вопрос с кем работать?! Надо быть реалистичнее и практичнее! Но я рад что хоть раздел УКВ "зашевелился" по весне

[EW1AA]

А вам не кажется, что порой мы немного заглядываем в будующее для наших мест?

Ну почему так "грустно".
9-го марта - год с моего первого EME QSO на этом диапазоне.
За год - более 100 QSO и более 50 корреспондентов на этом диапазоне через Луну.
А антенна на лоджии...

73!
Сергей
