Поворотка MFJ типаTRA-4

[EU2CC]

Всем привет!Попалась голова поворотки....Что то не могу найти схему и т.т.х.Может кто нибудь поможет моему горю.....Пока лето не окончилось????Буду рад любой помощи.73!Михаил.

[EW3KO]

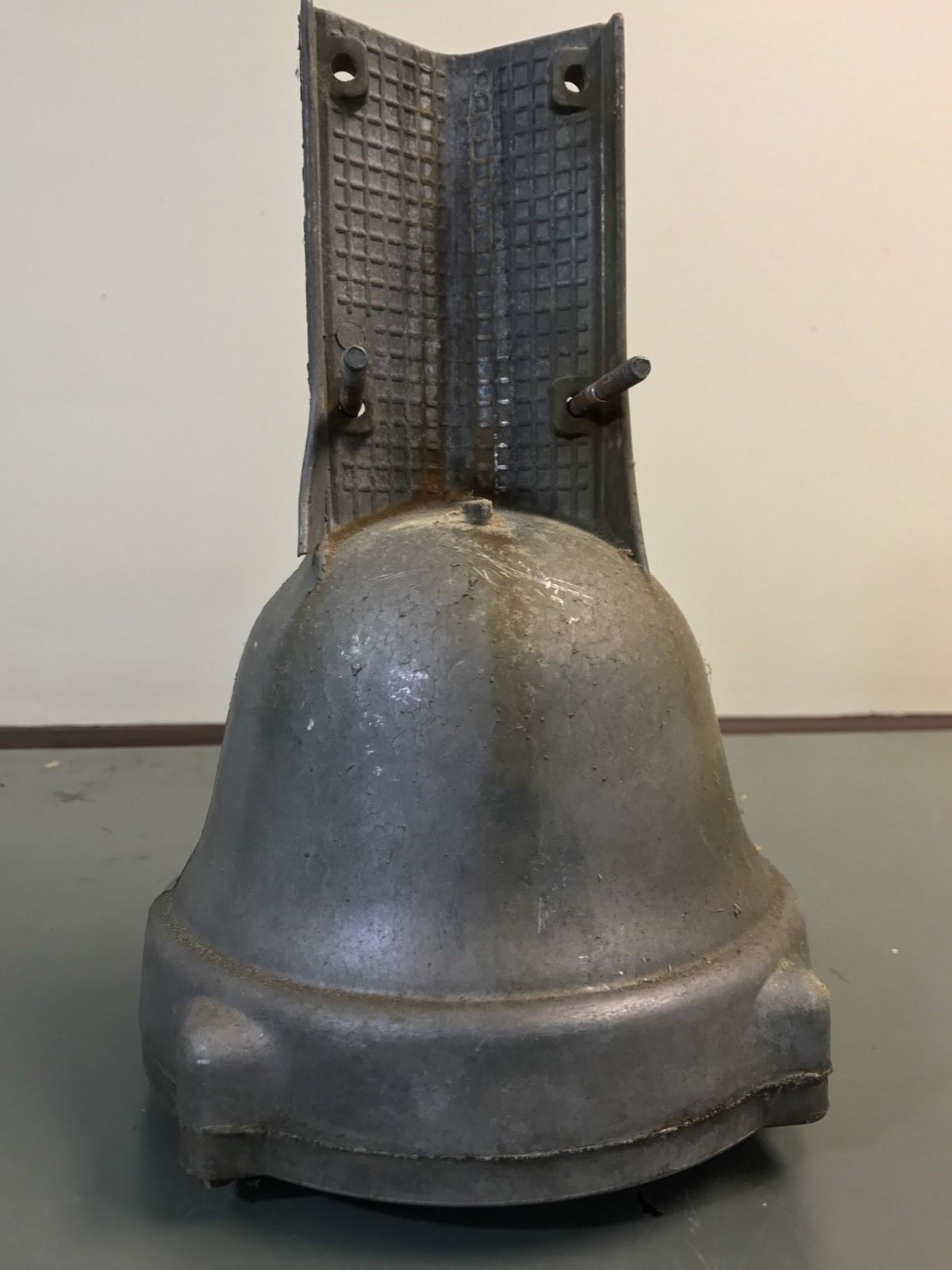

Голова такая?

Если да то это ротор CDA TRA-4 .
Древний. CDA продали своё роторное направление HyGain , а та в свою очередь MFJ.
Сопоставьте с TR-44.

CDE_TR-44_serv.pdf

(3.05 МБ) 479 скачиваний

Думаю будет много общего.
Видео ремонта и обслуживания (попыток подключения ) есть на ютубе.

[EU2CC]

Спасибо!!!Просто в ней нет резистора а так всё ОК несмотря что древняя.....

[eu1aq]

Всем привет!Попалась голова поворотки....Что то не могу найти схему и т.т.х.Может кто нибудь поможет моему горю.....Пока лето не окончилось????Буду рад любой помощи.73!Михаил.

Маркировка TRA-4 встречается на колоколообразных корпусах разных моделей ротаторов, в частности на CDE/HyGain AR-22, AR-33, AR-40, CD-44, CD-45, TR-4, TR-4A и др.
Еще один из вариантов: http://www.radiomanual.info/schemi/ACC_ ... 0_user.pdf

[EW2CC]

Исправил грамматические ошибки
Миша !
Ты русский совсем забыл.

[EU2CC]

Cерёжа спасибо!!!!Хотя я беларус и мне на русскую граматику глубоко.....Но всё равно спасибо за заботу.А по существу у меня выходит 4 провода?????да и хотелось-бы поставить не резистор а что-то более современное.У меня старая поваротка от Р404ставится на УНЖУ там сельсин гудит немного....Я слышал что EU1ABM cделал датчик угла поварота .....диск по кругу магниты миниатюрные и один геркон .Вот такой датчикия думаю приминить...Ну а дальше контроллер и дисплей.Но пока делаю паузу бо лечу на слёт ЛИТОВСКИХ коллег 28-30.07.2017гнедалеко от Клайпеды.Когда-то там был место чудное....73!

[eu1aq]

Вставлю ещё 5 копеек :)
4-х проводные (старые) модели с головой TRA-4, в основном, являются "AR22-style"...
Сервис-мануал: http://bama.edebris.com/manuals/cde/ar22
Хотя,если убирать резистор и ваять новые потроха, это не имеет значения :)

[EU2CC]

Всем привет!Нашёл конструкцию датчика на 6 магнитах.....но они стоят на промежуточной шестерне и делают много обаротов даже при небольшом угле поварота а у меня только один оборот.Вопрос сколько необходимо поставить магнитов да и размеры их должны быть маленькими что-бы увидеть поварот на небольшой угол?????73!С Михаил.

[eu1aq]

Всем привет!Нашёл конструкцию датчика на 6 магнитах.....но они стоят на промежуточной шестерне и делают много обаротов даже при небольшом угле поварота а у меня только один оборот.Вопрос сколько необходимо поставить магнитов да и размеры их должны быть маленькими что-бы увидеть поварот на небольшой угол?????73!С Михаил.

Пропорционально минимальному углу, который хотелось бы наблюдать...
Кстати, а как.выполнен.считывающий узел ?
