Переключаемые ФНЧ от авиационной р/ст Ядро-1 (цена ниже)

[EW1MM]

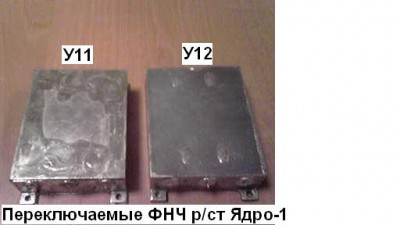

Переключаемые ФНЧ (У11 и У12) от авиационной р/ст Ядро-1
Цена полного комплекта 30 по курсу Нацбанка
л/с;
+375-29-964-51-76

На выходе своего самодельного 100 Вт ШПУ на 2-х транзисторах MRF455 применял заводские
переключаемые ФНЧ (У11 и У12) от авиационной р/ст Ядро-1.
Радиостанция Ядро-1 обеспечивает работу в диапазоне частот от 2000 до 17999,9 кГц,
но после исследования переключаемых фильтров по приборам, выяснилось, что они
прекрасно работают в полосе частот 1,8...20 МГц.

Выписка из Руководства по технической эксплуатации р/ст Ядро-1:
Для фильтрации высших гармонических составляющих используются оптимальные фильтры НИЖНИХ ЧАСТОТ,
расположенные в субблоке СБ2-Б4-Яр1.

Каждый фильтр обеспечивает ослабление второй гармоники не меее 40 дБ.
Неравномерность частотной характеристики в рабочей полосе не более 1 дБ.

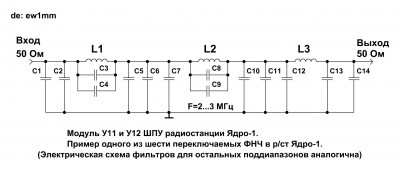

Пример схемы одного фильтра показан на прилагаемой схеме.
Электрическая схема фильтров для остальных поддиапазонов аналогична.
Rвх, Rвых=50 Ом.

Согласно описания:
Каждый модуль У11, У12 содержит по три фильтра:
для модуля У12 фильтры 2-3, 3-4, 4-6 МГц;
для модуля У11 фильтры 6-8, 8-12, 12-18 МГц.

Реально:
для модуля У12 фильтры 1,8-3, 3-4, 4-6 МГц;
для модуля У11 фильтры 6-8, 8-12, 12-20 МГц.

[EW1MM]

up

[YOZ11]

Какую максимальную мощность они выдерживают?

[EW1MM]

Какую максимальную мощность они выдерживают?

По техописанию р/ст Ядро-1 - 100 Вт.
Но подобная техника всегда изготавливалась с запасом.
Главное - нагрузка 50 Ом.
Это общее требование для всех выходных фильтров ШПУ.


Доп. инфо.
Согласно описания:
Каждый модуль У11, У12 содержит по три фильтра:
для модуля У12 фильтры 2-3, 3-4, 4-6 МГц;
для модуля У11 фильтры 6-8, 8-12, 12-18 МГц.

По факту с хорошими результатами получается 1,8 - 20 мГц:
для модуля У12 фильтры 1,8-3, 3-4, 4-6 МГц;
для модуля У11 фильтры 6-8, 8-12, 12-20 МГц.

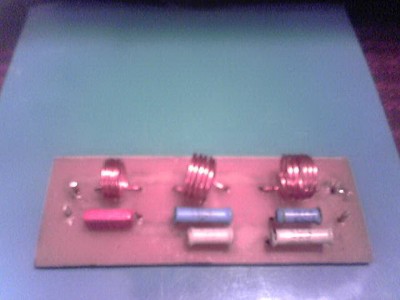

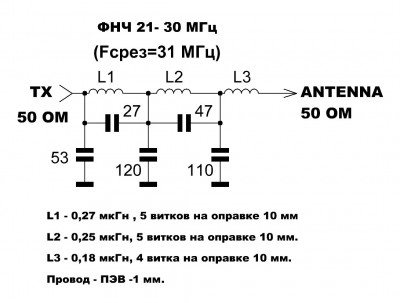

Самодельный ФНЧ - 21...30 МГц.
