АНТЕННЫ КВ

[EW2CC]

У меня Моксон на 80 из толстой полёвки (П-278), ни каких претензий

[EU3AA]

У меня Моксон на 80 из толстой полёвки (П-278), ни каких претензий

П-278 получается более "правильная"?

[EW2CC]

Она в два раза толще по отношению к стандартной и жил там по больше

[ew3ew]

Она в два раза толще по отношению к стандартной и жил там по больше

Лет 15 пользую П-268 в т.ч. для линий питания. "...И другую найти не пытаюсь..."
to EW3MM: изоляция подарочных проводов не внушает на предмет климатических воздействий. Скорее всего через годик придется её дослущивать пассатижами.

[EW3MM]

to EW3MM: изоляция подарочных проводов не внушает на предмет климатических воздействий. Скорее всего через годик придется её слущивать пассатижами.

Не исключено, посмотрим.... Я антенны на века не строю. Все равно через год, а то и раньше, снова буду что-нибудь переделывать. )

[ew3ew]

Нет ничего более постоянного, чем временное...

[EU3EU]

Как обычно, в июне я беру отпуск на две недели и провожу его со старушкой матерью на даче. Беру с собой трансивер для скрашивания досуга.

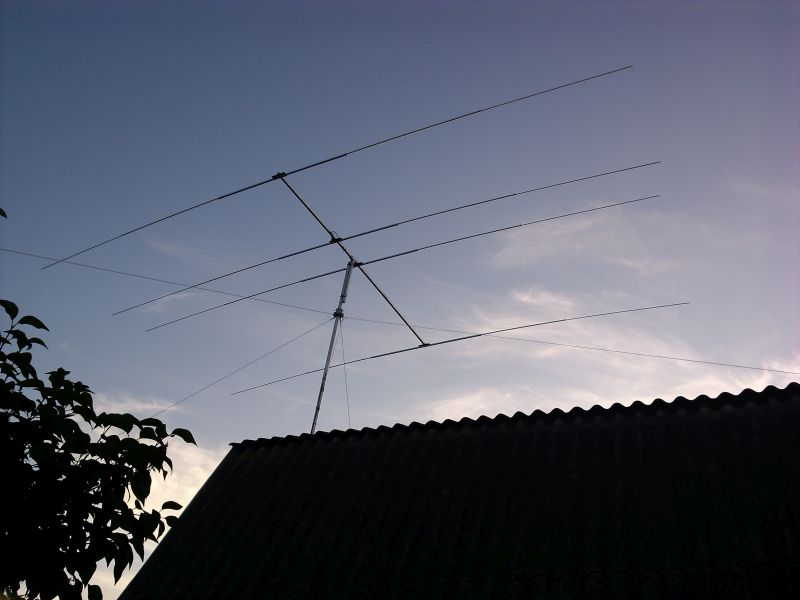

В этом году я решил, что хватит с меня удочек, моксонов, джанглджобов и прочей проволочной ерунды, зависящей от погоды и редко работающей нормально. Взял с собой легчайшую четырехэлементную яги на десятку (сделанную ещё в апреле из двухметровых трубочек, купленных в магазине "сделай сам", пластиковых досок для хлеба и вытяжных заклёпок), восьмиметровую мачту и поворотку.

Но десятка сейчас совсем не радует. И я решил поэкспериментировать в ммане с превращением этой антенны в монобэндер на других диапазонах (18, 21, 24). Моделирование показало, что всё прекрасно получается. OWA Yagi, в которой первый директор расположен близко к вибратору и используется скорее в качестве согласующего элемента, успешно повышает входное сопротивление антенны до 50 Ом с малой реактивностью в широкой полосе. При этом согласование получается без потерь, скорее наоборот - пол децибела усиления добавляется.

Докупил тонких трубочек 10мм для удлинителей элементов, винтиков и гаечек М4 из нержавейки для фиксации удлинителей в элементе, и собрал всё в точности по размерам. Тонкие трубки выдвигаются из элементов до заранее намеченных несмываемым маркером рисок и фиксируются винтом.

И, ёмоё, сам удивился, насколько хорошо всё получилось. Параметры сходу вышли точь-в-точь как в ммане, никакой подстройки не потребовалось ни на одном диапазоне. Больше чем уверен, что такая повторяемость результат отказа от массивных креплений элементов, в прошлом году наелся ими. А работает как! Что вижу в кластере интересного - сразу легко берётся на голый трансивер. Вчера даже пайлап японцев собрал, выйдя на RTTY на 17м, 32 JA за сорок минут.

Смена диапазона занимает 15 минут: отсоединить оттяжку, опустить мачту с антенной с помощью каната, перекинутого через блок над окном второго этажа и присоединенным в центре мачты, открутить один болт, чтобы положить траверсу вдоль мачты, переставить удлинители элементов в нужные положения, собрать и поднять антенну на место.

Материал (все трубки двухметровые из "сделайсама"):
четырехметровая траверса - 2 квадратных трубы 30х30х2 мм, внутри по центру вставлена одна квадратная труба 25х25х2. Прочность с запасом для этой антенны.
элементы - 1 квадратная трубка 20х20х1.5, 2 трубки 16х1, 2 трубки 10х1.
крепление элементов к траверсе - изолятор из разрезанных на 6 см полосы хлебных досок, сложенных вдвое, уголок 30х30х2 мм, заклёпки 4.8х20мм, мебельные болты М5.
Для крепления антенны к мачте применил две стальных Т-образных пластины шириной 30мм (там же куплены), кусок квадратной трубы 30х30 и два хомута на 50.8мм. Просто и сердито, для веса этой антенны большего и не нужно.

Балун по вкусу, я использовал 12 витков какого-то фторопластового кабеля (4мм) на кольце FT-240-61. Главное, чтобы он был прямо у точки питания, в одном-двух сантиметрах, иначе настройка активного элемента уползёт и придётся подстраивать.

См. файлы мманы, фотки конструкции и файлы результатов измерений (в стандартном формате Touchstone S1P, измерено после 20 метрового RG213) в архиве.

Антенна удобна для выездов на дачу и в поля. Быстро собирается и разбирается.

[EW3MM]

Смена диапазона занимает 15 минут: отсоединить оттяжку, опустить мачту с антенной с помощью каната, перекинутого через блок над окном второго этажа и присоединенным в центре мачты, открутить один болт, чтобы положить траверсу вдоль мачты, переставить удлинители элементов в нужные положения, собрать и поднять антенну на место.

Самый большой недостаток.
Вариант с трапами не рассматривали?

[EU3EU]

Самый большой недостаток.

Я готов был на это пойтить ради лёгкости конструкции и широкополосности. :)

Трапы имеют больше недостатков, чем достоинств: нестабильные, узкополосные, требуют существенного времени на изготовление и настройку, вносят заметные потери, вес, снижение прочности элементов.

При наличии инструмента и материала, эта антенна строится "с нуля" за три-четыре часа, и сразу работает при соблюдении размеров. Самое то для конструкции выходного дня. С трапами такое невозможно.

Кстати, элементы достаточно прочные. У меня с октября простоял на железной крыше лёгкий вертикал на сороковку из таких же телескопически соединенных трубок: квадраты 30-30-25-20-15 плюс трубка 10мм вверху. Совершенно без оттяжек, но прочно закреплен внизу тремя шпильками к балке. Выдержал неделю январских ветров без проблем, даже не согнулся. Снял только в апреле перед грозами.

[yl2gl]

Замечательно, Юрий! Приложили бы файлик с чертёжиком размеров для каждого диапазона, а то не все дружат с МАНА, к сожалению...

[ew7ls]

Вариант 4-диапазонной штыревой антенны K2GU на диапазоны 10,15,20 и 40 метров:

[EU4A]

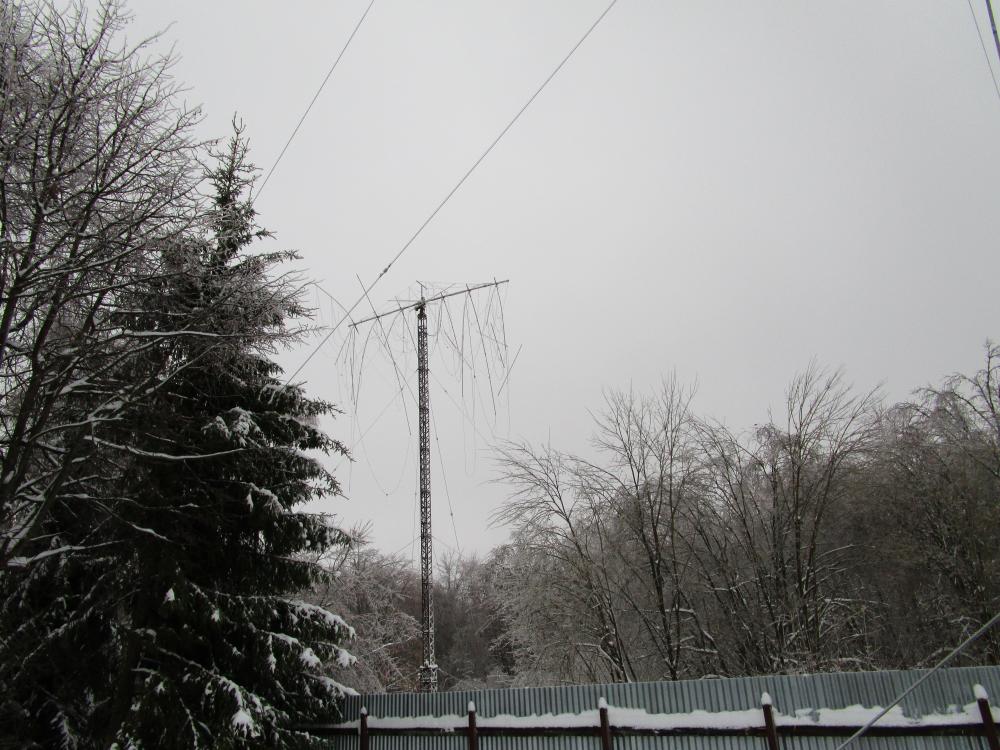

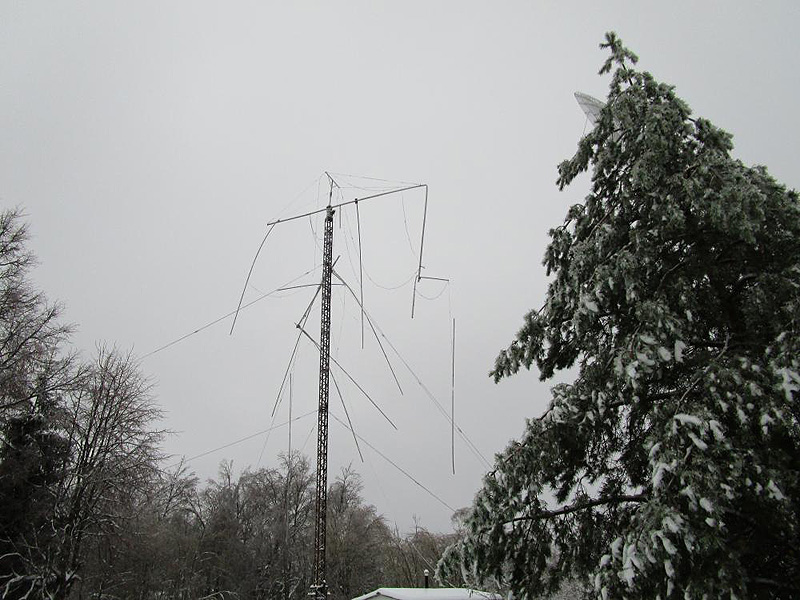

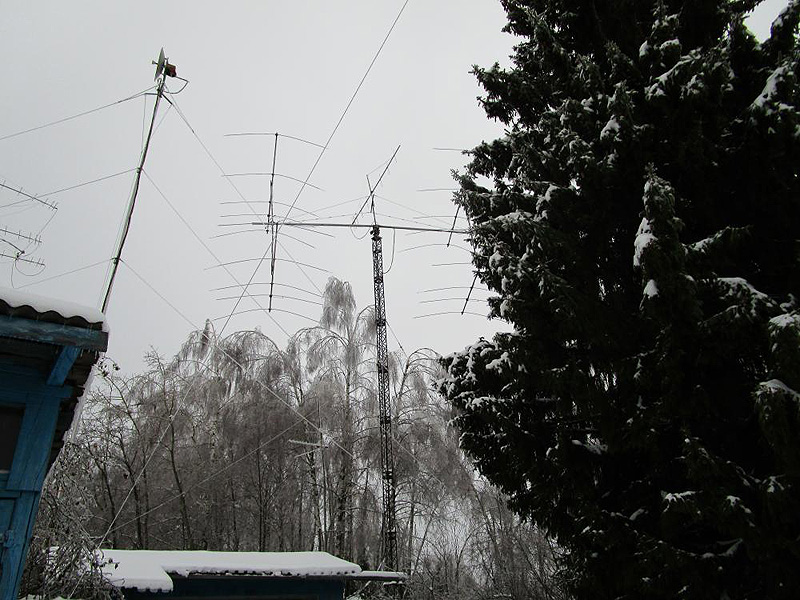

Олег RK3AW, бывший коллега по работе в МСК, прислал вот фото антенн с RN3F. Вчера там прошёл ледяной дождик.
Антенны, которые стояли без проблем 5-7 лет (RQ-44, кажется, и 5 эл. Yagi на 40м, небольшие ремонты были: элемент 40-ный оборвался в RQ, кабель оторвался в 5 эл.), не выдержали:

[eu6ml]

Прискорбно. Нет инфы из какого материала были яги?
Слышал что у ua3dpx сломало все что было из ад31т......

[EW6BN]

Жэсць как она есть...
Самое удручающие для HAM, при взгляде вверх увидеть вид сломанной/оборванной антенны, какой бы она не была.

[EU4A]

Прискорбно. Нет инфы из какого материала были яги?..

Д16Т. Бум 80 мм, стенка 2.5, а элементы начинались 40 мм.

[EU2AA]

Inverted Vee от R7KFF, мачта из двух шестиметровых удочек

Подробнее: http://cqdx.su/p9.htm

[EW2CC]

Очень похожую конструкцию на побережье Азовского моря использовал.
Один существенный минус. При переходе с одного диапазона на другой, надо что то делать с антенной, то опускать , то на стульчиках выёживаться, а там это так лениво !!!!
Море, солнце, пивасик холодненький, винчик местный, разнообразный, чача по вечерам.
Какая к чёрту антенна
Антенна это не самое главное, основное энергообеспечение.
Когда выезжали с Андреем EW7BB, то у него были солнечные панели и АКБ заряжались без проблем.
В последней его конструкции с солнечных панелей снималось весь световой день порядка 8 А !!
Но !! Эти панели занимают много места в машине.
Мне проще взять больше ампер часов в батареях и заряжаться у друзей в ближайшем местном жилье.
Бензо-генератор отметается сразу. Первое, воняет бензином качественно всю дорогу, даже если всё слито топливо. Второе по весу и габаритам, проще АКБ.
Сори за флуд.

[eu2oo]

Похожая антенна применялась лет 30 назад, в радиостанции разведчиков "Северок-К"! Хорошо работала.Для поля неплоха,если доступ к перемычкам удобный.

[EU2AA]

Очень похожую конструкцию на побережье Азовского моря использовал.
Один существенный минус. При переходе с одного диапазона на другой, надо что то делать с антенной, то опускать , то на стульчиках выёживаться, а там это так лениво !!!!

Блок-колесико на макушку, перебросить капроновый шнур, а кабель, верхнюю часть - 2,5 метра, к мачте изолентой не приматывать.
