Антенна RA3LE 10 элементов

[EW4VX]

...А то некоторые только и знают хэндики с репиторами и писать на форумах не всегда в тему...

Не без этого! Кто то и этим занимается,в см. хэндики и репитеры... Простите за отступление...
Подскажите,полиамидные брусочки покупались,пилились,сверлились? (надеюсь не литьё...)

[EW4M]

...А то некоторые только и знают хэндики с репиторами и писать на форумах не всегда в тему...

Не без этого! Кто то и этим занимается,в см. хэндики и репитеры... Простите за отступление...
Подскажите,полиамидные брусочки покупались,пилились,сверлились? (надеюсь не литьё...)

Иван,речь шла о том,чтобы дальше двигаться нужно иметь антенны и именно об изготовлении очень хороших антенн идет речь в этой теме,
а на них можно для начала работать и на хэндике...
Листовой полиамид искал давно. Вчера отрезали от остатков листа толщиной 20 мм полосу шириной 40 мм и длиной 1200 мм.
На бум у меня трубы Д16Т диаметром 30 мм, а на элементы - 10 мм (которые покупал в Минске).

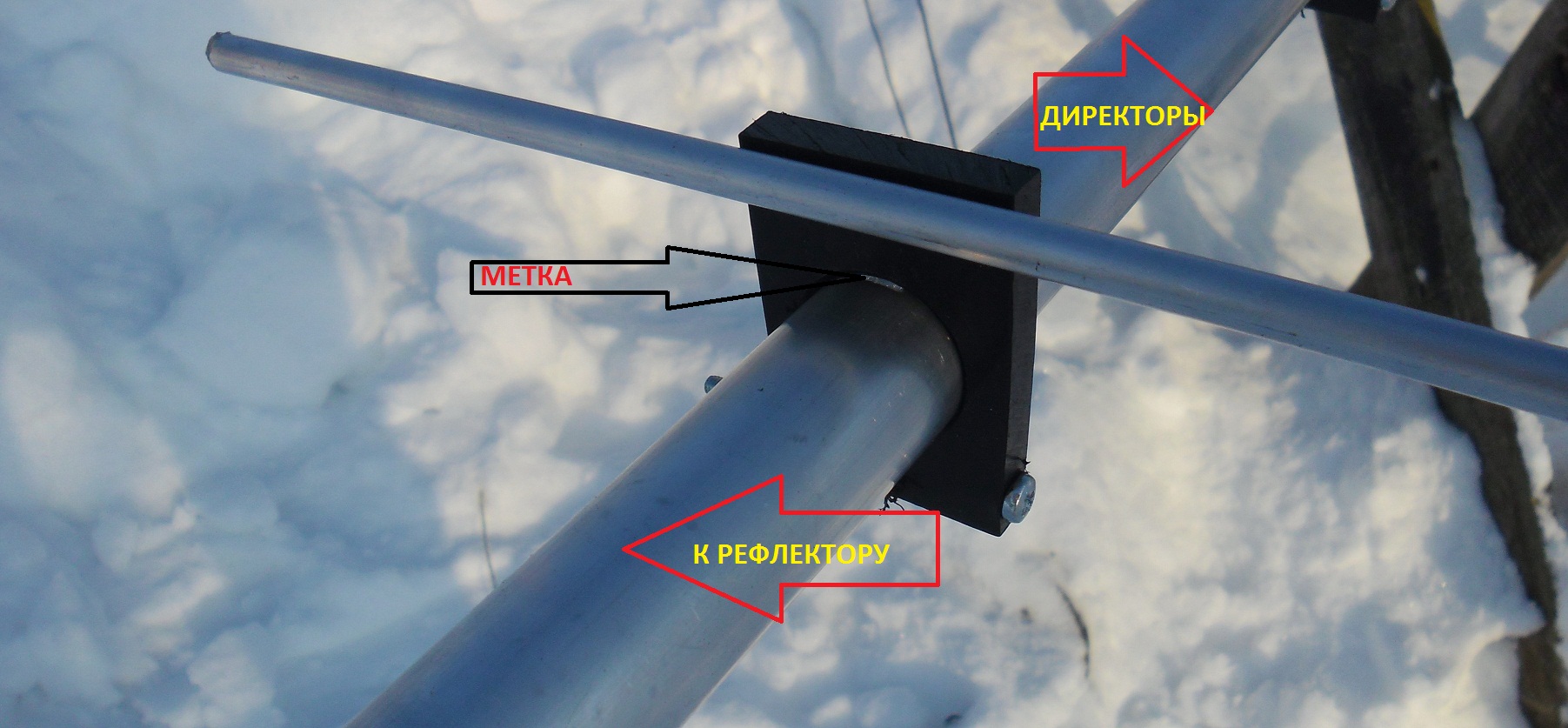

Крепление размером 70*40*20 мм,чтобы расстоние по высоте между бумом и элементом было 0,6 диаметра бума (в моем случае 18 мм).
Сегодня начал делать. Сначала разметка целой полосы, потом сверление и только напоследок порезать на площадки.
73,Казимир

[EW4VX]

Абсолютно не гружусь использованием портативок с внешними,стационарными антеннами. Даже наоборот! Это полноценные УКВ ЧМ трансиверы,только QRP. Следовательно нужна антенна! Чем лучше,тем уверение вас будет слышно. Сейчас они стали очень ... доступны и неплохую антенну тоже смастерить не дорого. Не у каждого есть приличная сумма для покупки трансивера + антенн.
Про листовой полиамид-грустно,надеялся можно прикупить где-нить незадорого,уж очень симпатично вышло и надёжно на вид.

[EW1GR]

Вот и настал черед крепления вибратора. Конвульсиум в виде EW1AA, EU1AB, EW1MU, EW1GR рассматривал и обсуждал различные варианты, от монолитных до многоделальных. Благо материал и технология позволяют не сдерживать всю разгулявшуюся фантазию. В Итоге было принято решение - нужно делать из двух половинок, предусмотрев место для подключения к вибратору и обеспечение герметичности соединения.

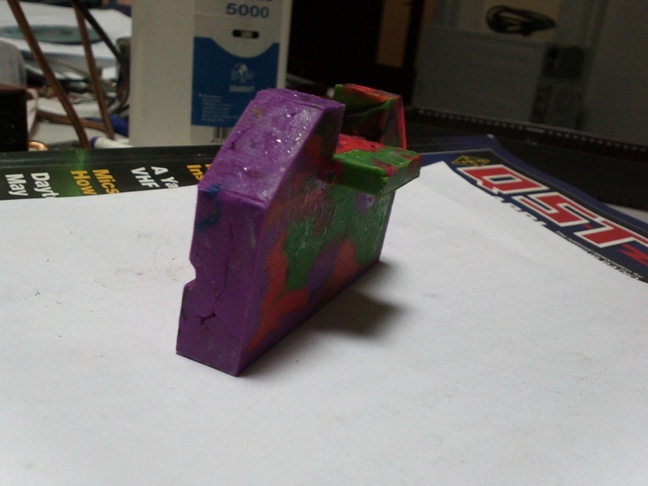

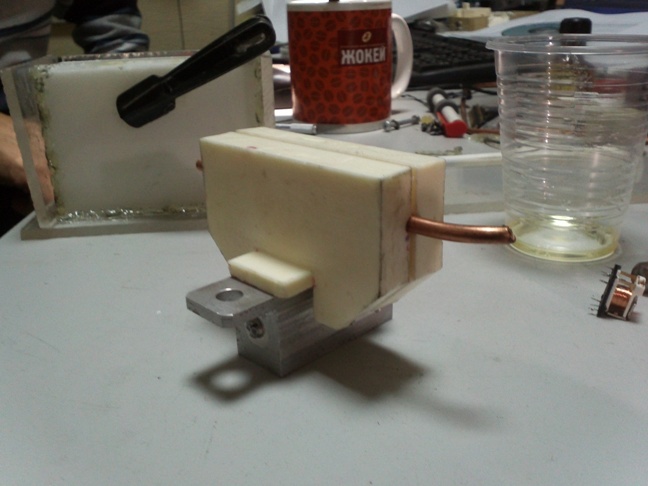

Героическими усилиями EW1MU сделан макет для отливки крепления вибратора

крепление состоит из двух одинаковых половинок внутри которых предусморена полость для монтажа\пайки\прикрутки кабеля к вибратору. Диаметр отверстия отливаемое по шаблону составляет 4.5 мм, что позволит использовать данное крепление для вибраторов диаметром от 5 до 12мм

[EW1GR]

продолжение

[EW4M]

Сборка антенны RA3LE от EU1AB.

[Valery]

Здравствуйте. Я не против "малиновского", но любой симметрирующий стакан = 1/4wl x Кук. Если внешняя оболочка кабеля из пллиэтилена (0.66), то "высота малиновского стакана" должна быть 343мм. У некоторых "Made" кабелей оболочка бывает поливинилхлоридная (0.7-0.80), тогда стакан увеличивается до 350-355мм. Надо смотреть на паспортные данные кабеля.
На пракике это не очень критично, ибо его полоса более 60МГц.
За здравие малиновский!

[Valery]

Надеюсь Все поняли эту полушутку от EW1AB. Малиновский = 250 (гр) + 93 = 343мм. Идём дальше. Успехов Вам.

[EW1GR]

Продолжение:

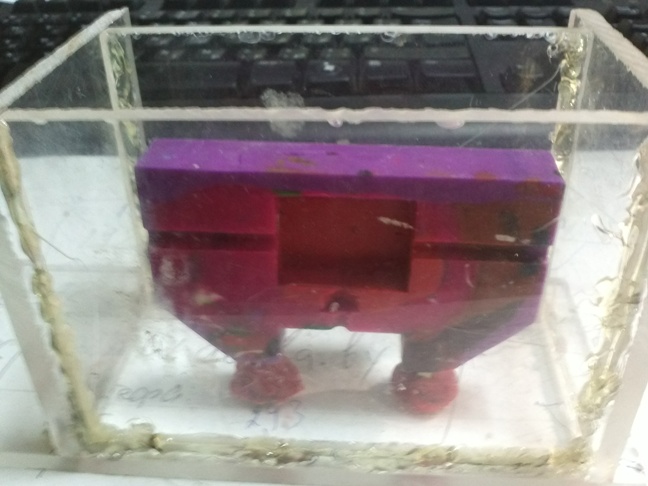

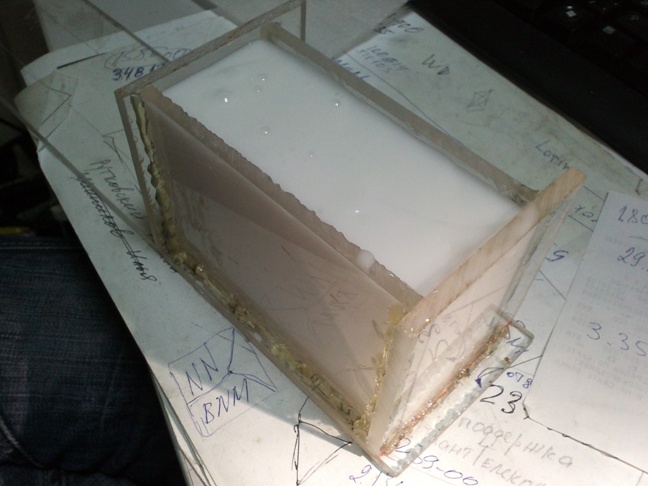

силикон с пятницы достиг нужной кондиции и из его чрева был извлечен макет

процесс отливки новизной не отличался поэтому опущен.

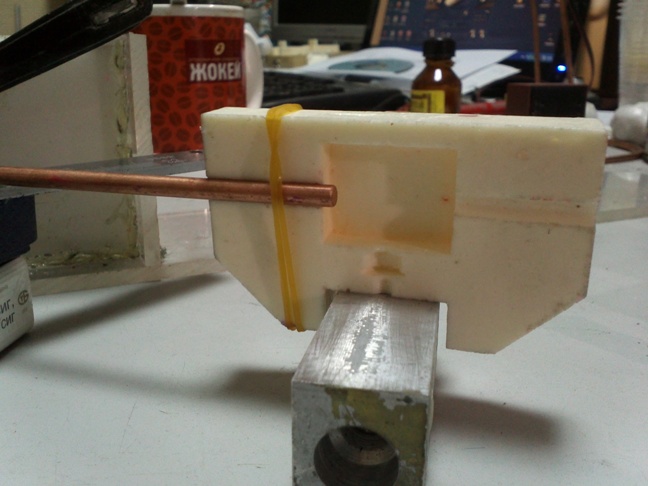

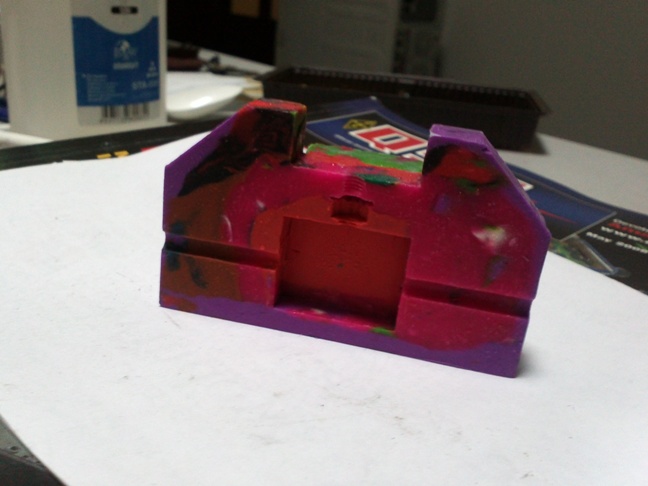

Внешний вид двух половинок крепления вибратора, сейчас вставлен кусок проволоки 4.5 мм но в реальности. КАК И ГОВОРИЛОСЬ РАНЬШЕ можно использовать различные варианты диаметров, от 5 до 12мм

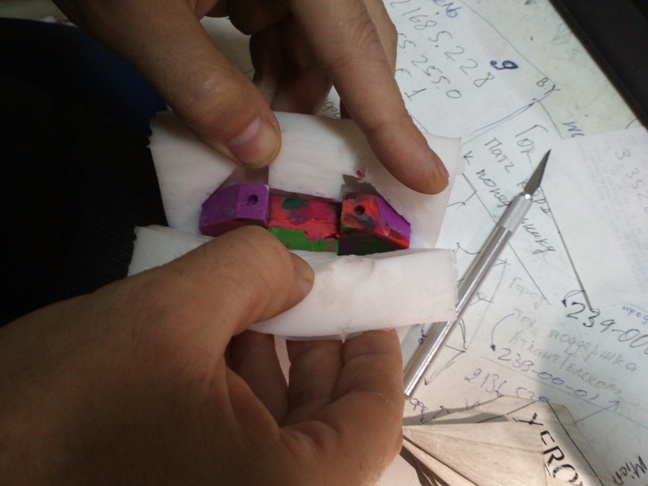

внутреннее устройство крепления

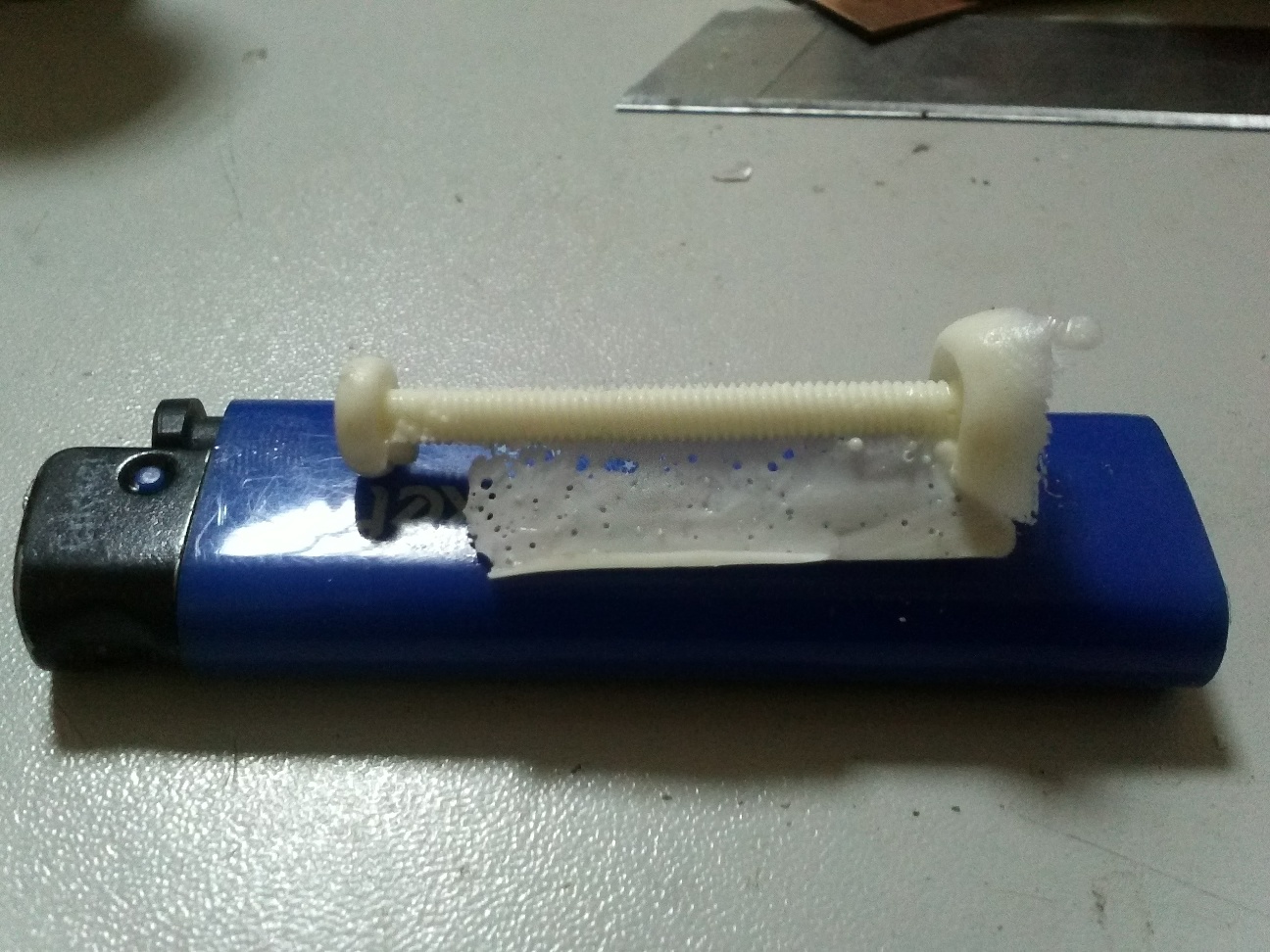

болтик... кликабельно

[EW1AA]

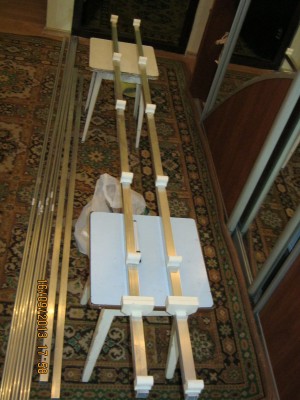

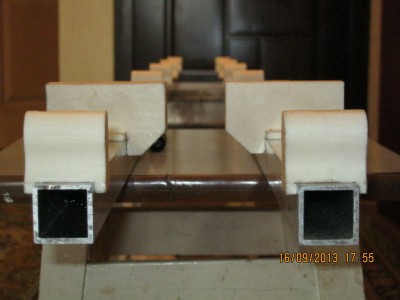

Сборка антенны RA3LE от EU1AB.

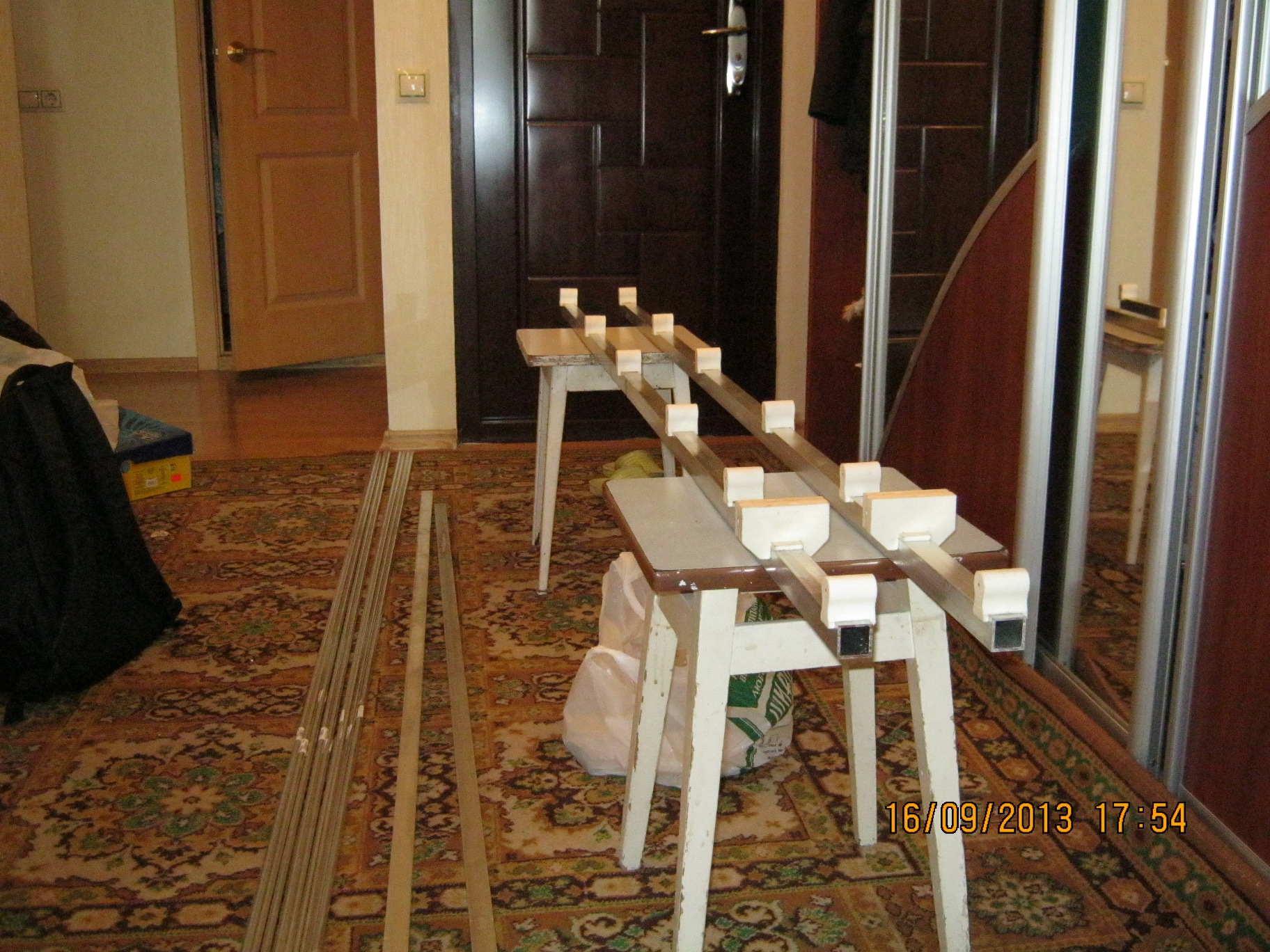

Вот это фото все и объясняет (собирает EW1MU)!
Сборка антенн в полевых условиях, собранных по классической схеме, превращается в серъезную проблему, занимающую массу времени!
Это и побудило EW1MU, а также "сочувствующих" (EW1GR) взяться за эту проблему
для мобильных антенн.
Ну, а технология, позволяет применить ее и для других целей!
Успехов!

73!
Сергей

[EW1GR]

продолжение

[EW1GR]

еще продолжение

[EW1CD]

Смотрится. Парусность будет. И большая.

[EU1AB]

Сборка антенны RA3LE от EU1AB.

Вот это фото все и объясняет (собирает EW1MU)!
Сборка антенн в полевых условиях, собранных по классической схеме, превращается в серъезную проблему, занимающую массу времени!
Это и побудило EW1MU, а также "сочувствующих" (EW1GR) взяться за эту проблему
для мобильных антенн.
Ну, а технология, позволяет применить ее и для других целей!
Успехов!

73!
Сергей

A я что то не понял,чем отличается сборка антенны на фотографии от сборки антенн с использованием креплений от EW1MU/EW1GR

ПО МОЕМУ ПРОБЛЕМА ТОЛЬКО В КРЕПЛЕНИИ ЭЛЕМЕНТОВ И НЕ БОЛЬШЕ

[EU1AB]

А на счёт маленовского я понял,что на сайте одна молодёжь. A
это даже очень радует (в смысле том,что они не знают ,что это такое) 73!

[EU1AB]

Смотрится. Парусность будет. И большая.

Валерий Петрович не больше чем в остальных 73!

[EW4VX]

А на счёт маленовского я понял,что на сайте одна молодёжь. A
это даже очень радует (в смысле том,что они не знают ,что это такое) 73!

Типа шуточка или вояк(что мало вероятно),скорее алкашни.
Короче моя не поняла и не стала заморачивться

[EW1AA]

A я что то не понял,чем отличается сборка антенны на фотографии от сборки антенн с использованием креплений от EW1MU/EW1GR

ПО МОЕМУ ПРОБЛЕМА ТОЛЬКО В КРЕПЛЕНИИ ЭЛЕМЕНТОВ И НЕ БОЛЬШЕ[/quote]

Не надо надевать элементы на бум, не надо позиционировать на буме, не надо выравнивать в горизонтальной плоскости. EW1MU много раз об этом говорил...

73!

[EU1AB]

как с вами молодыми трудно разговаривать но для ВАС дорогой Seldom ПОДТВЕРЖДАЮ с ГЛАДКИМ пояском Вот вернусь я из заграницы я ВАМ лично объясню что и как Бутьте готовы

[EU1AB]

Ну так я и говорю отдохни вместе со мной Приезжай в Одессу И там разберёмся

[EW1GR]

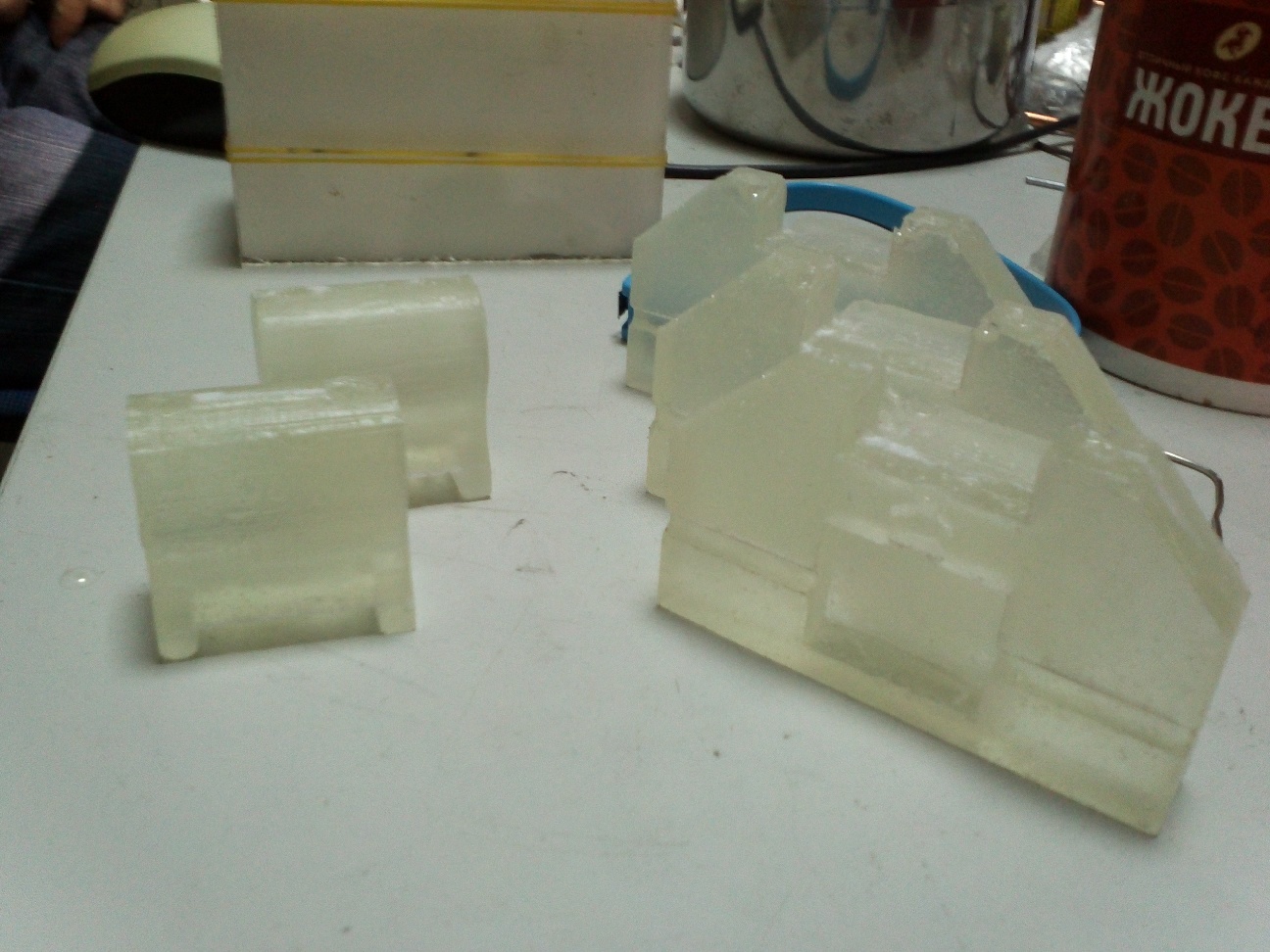

эксперименты продолжаются.....
использован другой материал

прозрачный, по твердости похоже на хорошо знакомое всем оргстекло

[Valery]

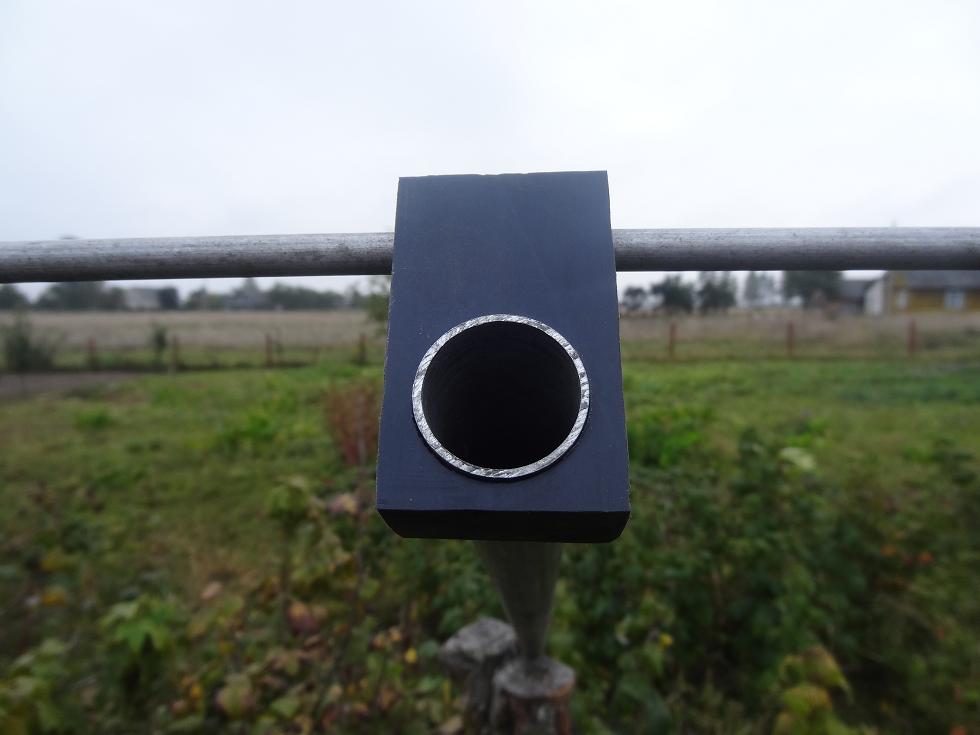

Здравствуйте. В Вашу копилку. Так крепятся элементы моих антенн при "массовом" производстве.
Материал - специальный 8-10мм пластик. Можно применять винипласт, текстолит и т.д. Крепление вытяжными заклёпками. На фото - с другой стороны...
Валерий.

[EW4M]

Некоторые подвижки в изготовлении антенны.

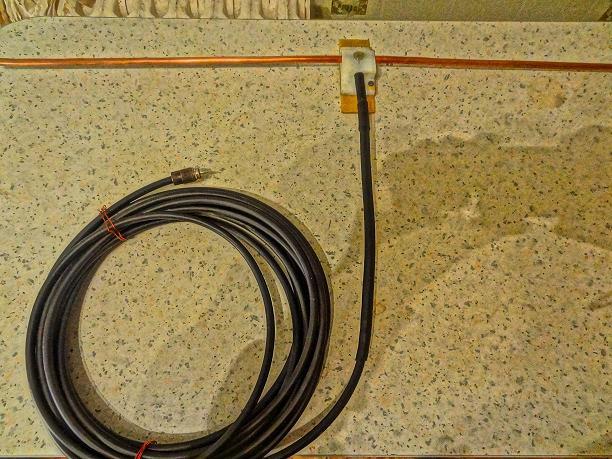

Сегодня наконец-то приобрел 10 мм медную трубку и закончил узел активного вибратора.

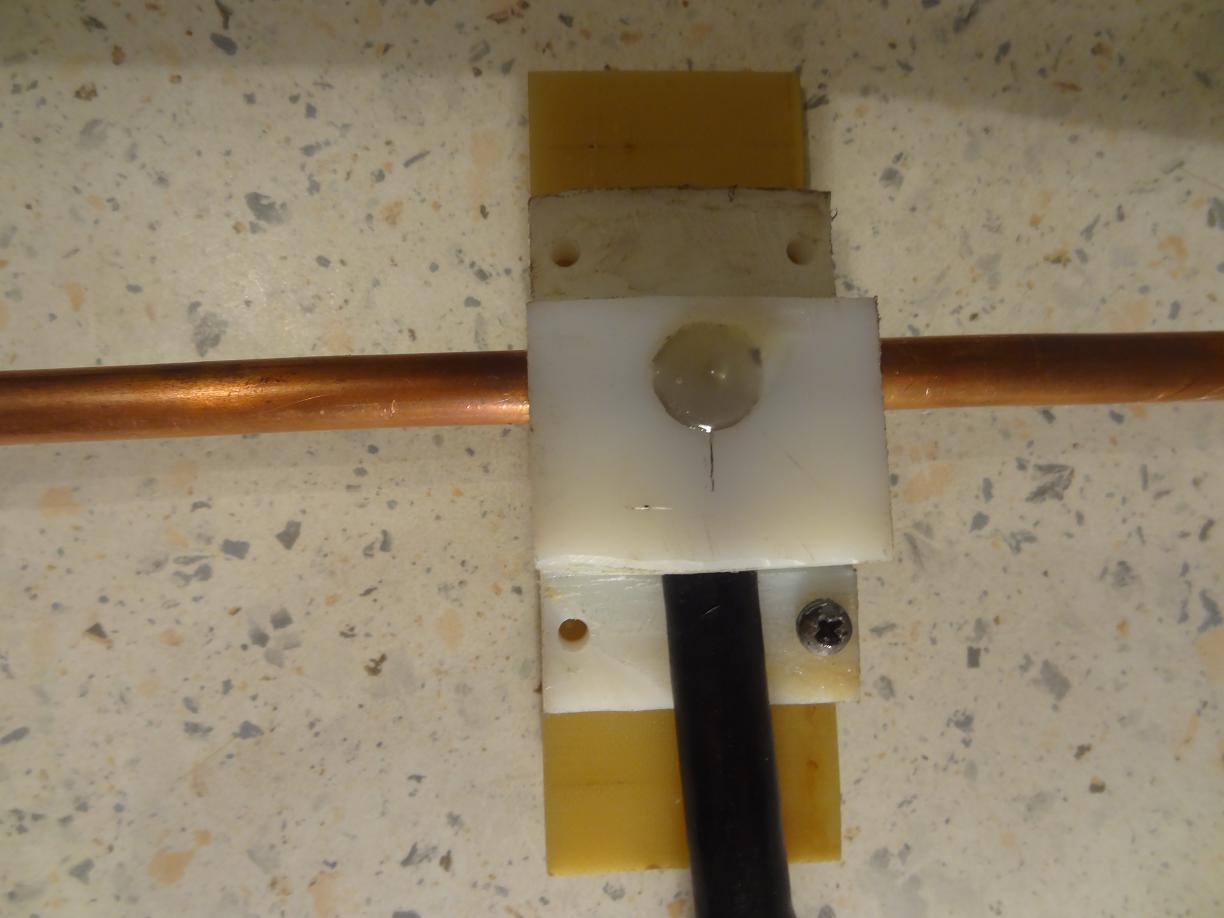

Стеклотекстолитовая пластина жестко крепится к буму и уже к ней сам узел при сборке в полевых условиях.
73, Казимир

[EW1MU]

Добрый вечер Казимир!
А почему именно медная трубка? Только по причине пайки кабеля к трубкам?
P.S. завтра выложим очередные фото.
73! Дима.

[EW4M]

А почему именно медная трубка? Только по причине пайки кабеля к трубкам?

Здравствуйте, Дмитрий.
Совершенно верно.
А в остальном немало недостатков: вес, более мягкая,стоимость в 5 раз выше...
73, Казимир
