Антенна RA3LE 10 элементов

[EW1CD]

По просьбе минских радиолюбителей Валерий Иванович RA3LE рассчитал широкополосную 10эл антенну на 144МГц.Элементы выполнены -трубка 10мм.

Георгий Ульянович спасибо за антенну. А вибратор какой - разрезной или петлевой

[EU1AB]

Разрезной

[EW2RS]

Размеры антенны в студию!

[EW1MU]

Вот вам размеры.

[EU1AB]

Сергей ты же опытный человек в этом деле.На всякий случай напоминаю "малиновский+93см"

[EW1CD]

Cегодня сделал эту антенну, полученные результаты соответствуют расчету.
Антенна сделана с применением сантехнических клипс. Диаметр бума 32 мм.

[EW1GR]

Всем привет!

Вместо эпиграфа:
Все началось с того что EW1MU захотел сделать новые антенны из
10мм люминивых трубок. Но так как почти все антенны RA3LE по
диаметрам элементов отличались от имеющегося в наличии
материала попросили уважаемого аксакала EU1AB попросить
другого очень уважаемого аксакала RA3LE пересчитать данную антенну
под 10мм трубки для не менее уважаемого EW1MU.
тут как говориться и сказке начало....

и вот пару дней назад команда в состава EW1MU (идея и реализация) и EW1GR (поиск материала, поддержка и советы по художественной обработке напильником) озадачилась постройкой антенны указанной выше.
Очень хотелось любви и нежности.... тьфу... блин... точности и аккуратности особенно насмотревшись буржуйских программ про отливку любых детальков из акрила.
Изучение местного рынка как обычно не утешительны: или нет или по 200 литров, но если копнуть глубже и договориться лично то отольют и из 200л бочки нужные пару килограмм.

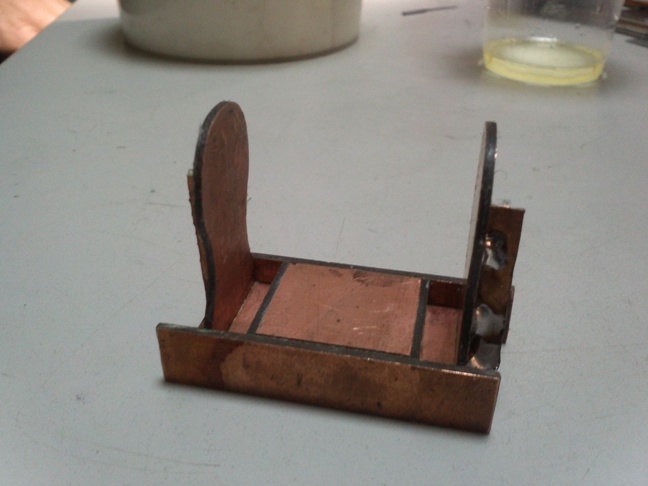

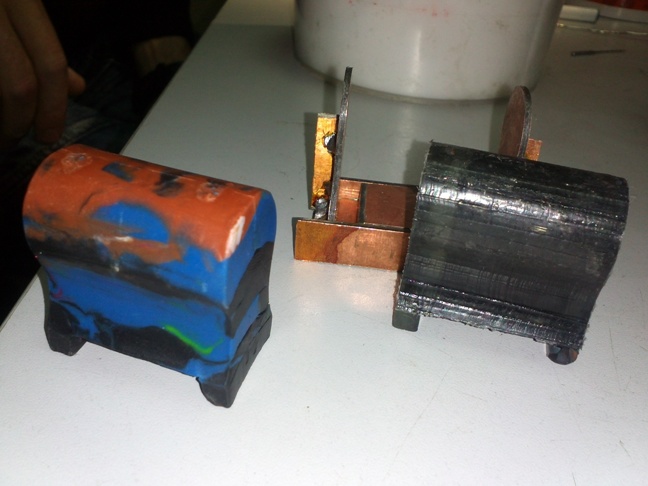

Шаблон по которому изготавливался макет крепления

Все началось с этой маленькой конструкции по которой изготавливался шаблон для будущей детальки. По ходу событий претерпевала некоторые изменения и доработки. Были испробованы различные варианты материалов для изготовления шаблона.

результат

Для шаблонов использовался и пластилин и китайский термоклей... еще немного и начали бы резать отечественное мыло но после перекура решено было оставить то что получилось.

процесс заливки

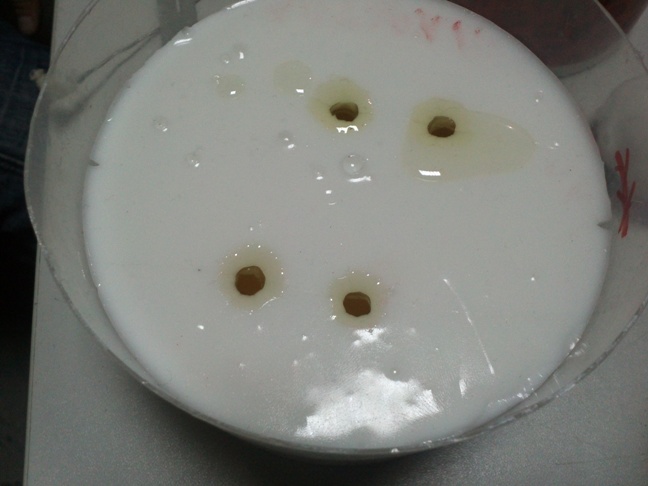

Выбрана подабающая посудина и две заготовки подвешены для заливки формовочным силиконом

ГЛАВНОЕ- ТЩАТЕЛЬНОЕ ПЕРЕМЕШИВАНИЕ

формовочный силикон смесь из двух компонентов, самого силикона и катализатора. Смешиваем, перемешиваем и заливаем подготовленные макеты. Внешний вид сметаноподобный :)

Время застывания силикона около 24 часов, т.к. заливалось в пятницу то дальнейшие действия проводили в понедельник. Разрезали силикон, вынули макеты и приступили ко второй части - отливке креплений

[EW1GR]

Скоро сказка сказывается, да не скоро силикон схватывается ;) (с) антенностороительная мудрость

Детальки вытащены, форма проверена... попутно посетили местную аптеку и приобрели пару шприцов для точного отмеривания кол-ва смолы и отвердителя. Смешивается в составе 1:1 .

Время "жизни" (текучести) полученной смолы около 5 минут, поэтому минуту-полторы на перемешивание и быстренькую заливку в форму

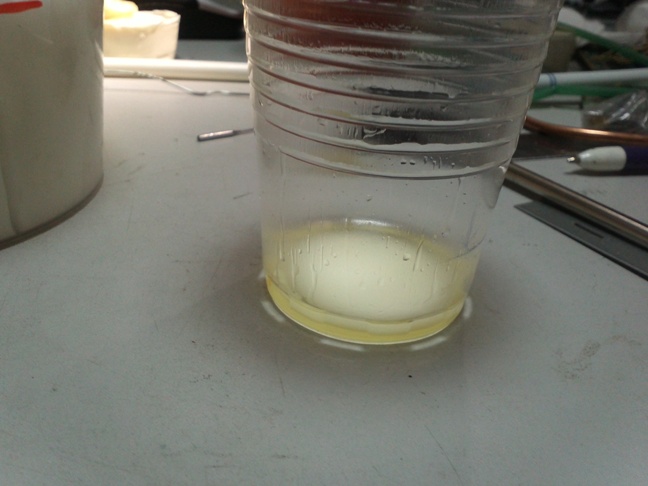

Остатки смолы использовались как контроль полимеризации - смесь нагревается и становиться из янтарной в белый

[EW1GR]

продолжение.....
Пластик застыл.... время застывания пластика 15 минут

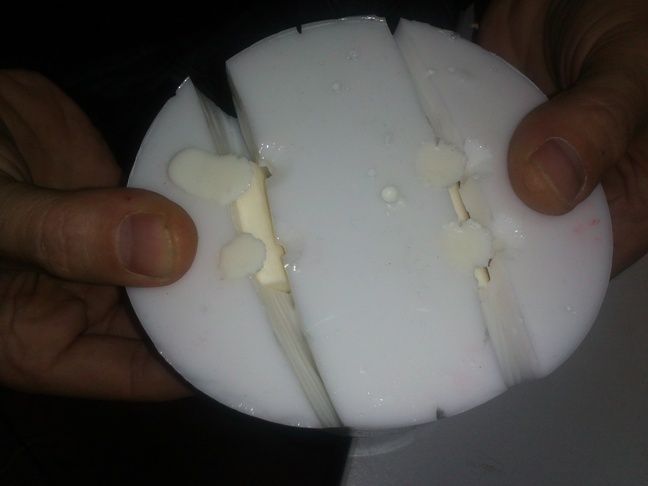

вынимаем болванку

нежно раздвигаем..... раздвигаем...

вынимаем :)

ну и как положено.... после сборки чуток обработать напильником и ГОТОВО!

ЗЫ. Эта деталь для крепления директоров к квадратному буму 25х25мм.
Сверлится отверстие куда и вставляется элемент антенны

[EW1CD]

Так вроде и ничего получается.
Только фото темные.

[EU4DGC]

Супер технология. Я прям как Дискавери или 24 Техно посмотрел, только в Беларусских реалиях. Фото отчет и статья очень даже понравились. Выражаю господа, вам свое почтение. Надеюсь, что статья и фото по дальнейшему изготовлению антенны, имеет место быть. И на закуску, думаю будет интересно узнать марки силикона и компаунда для заливки.

[EW1GR]

Силикон - Super Mold 720
пластик - EASYFlo 95

[EW4RF]

Шикарно:) а сколько силикон указанный и компаунд стоит?? и доступен ли он в продаже?:)

[EW1GR]

все удовольствие в виде 2 кг силикона и 2 кг пластика обошлось в 800 тыщ местных рублей + долго уговорить отлить в мелкую посуду. Для желающих поэкспериментировать можно порекомендовать изучение сайтов по домашнему мыловарению, там используется похожий силикон для форм.

объем отливаемой выше детальки примерно 20мл.

[EW1GR]

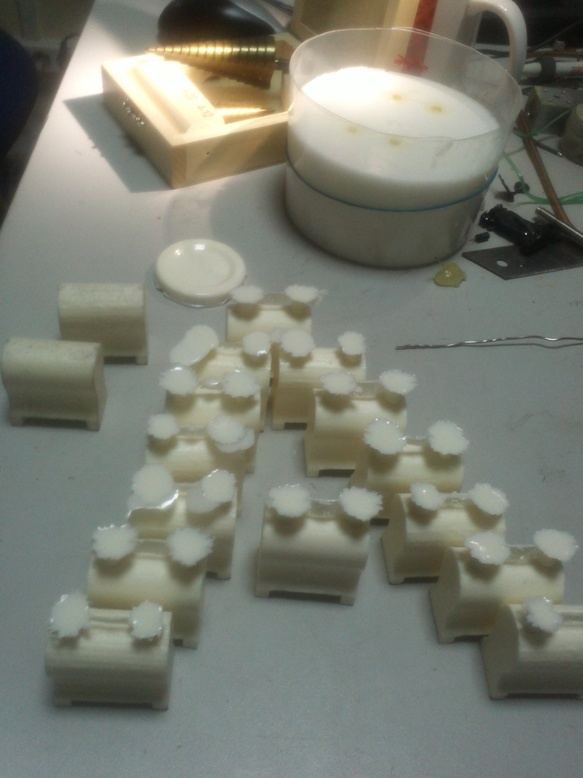

К концу рабочего дня готовы все крепления директоров и рефлекторов для двух антенн

PS продолжение следует

[EW1GR]

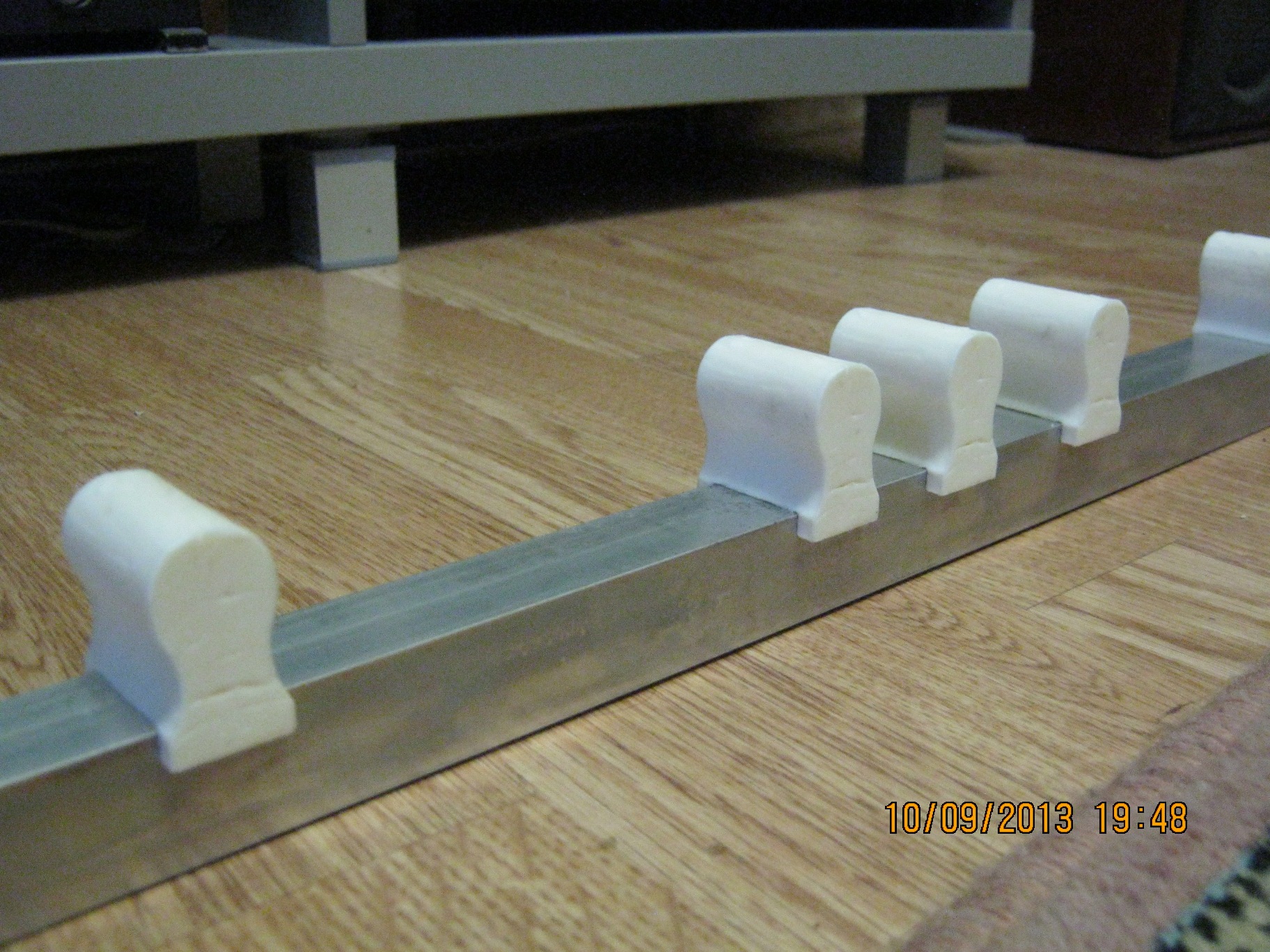

примерка изоляторов\креплений на бум. Точно расчитанное и скопированое не нуждается в дополнительной подгонке по месту. Люфт боковой отсутствует. Все получилось точно и красиво

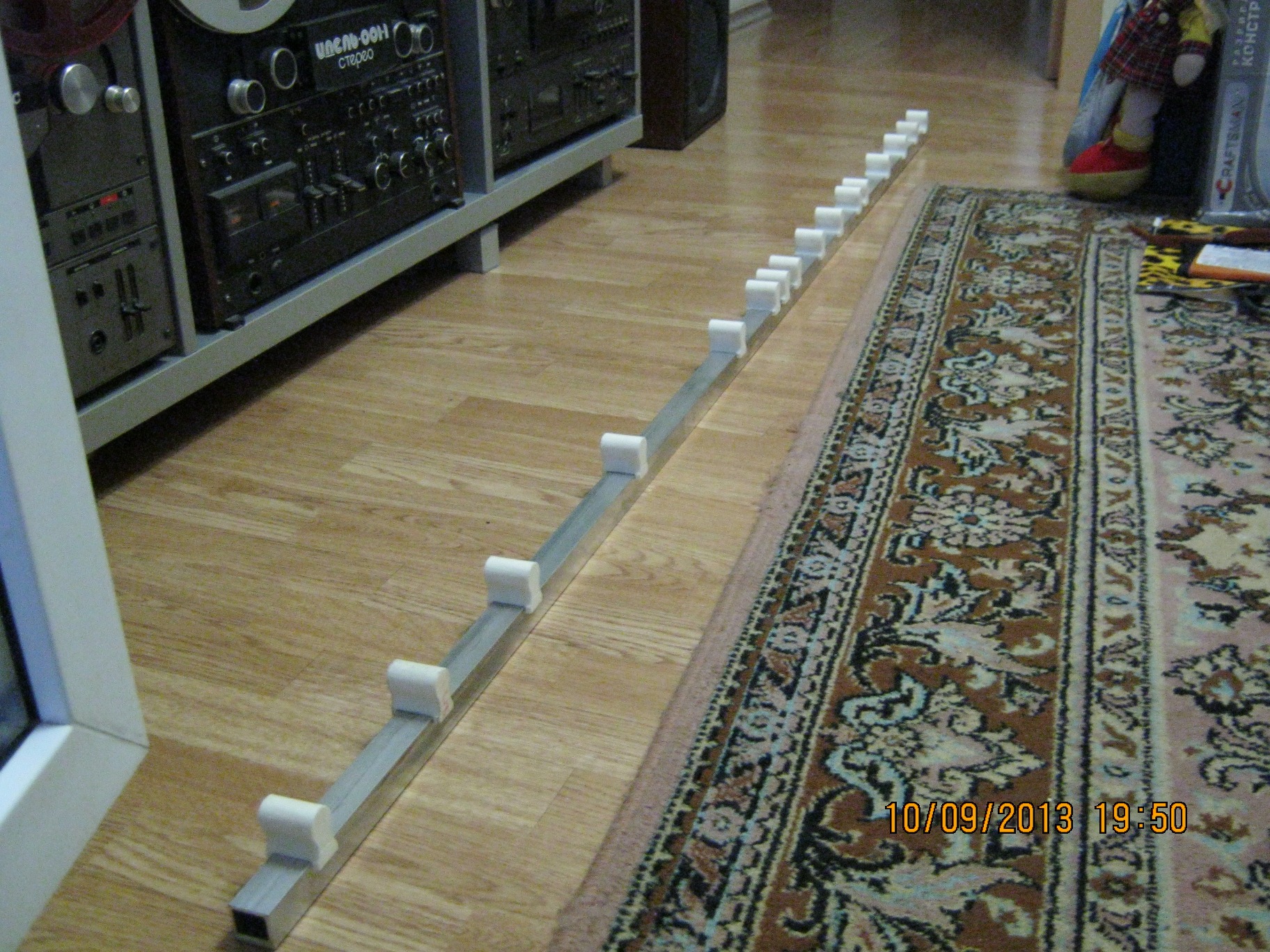

примерный вид будущей конструкции

[EW1GR]

И снова глупый вопрос:) сколько материала(силикона и тд) пошло на изделия(количество)???
просто интересно:)

изолятор 20мл * 18шт = 360мл плюс 20 размазанных по стаканчику и "уши" технологические для заливки
силиконовая форма около 800гр

опережая вопросы:
да - можно сделать под любой размер
нет, на морозе не лопнет и на солнце и ультрафиолете не потечет
да - можно нарезать резьбу
нет красить не обязательно
да, чуточку эластичность сохраняется (как раз чтобы зажать элемент антенны)
нет, других размеров пока не делали

[EW4VX]

Могу поспорить,что на почти любом,более - менее крупном предприятии,за 100$,нормальный/трезвый фрезеровщик изготовит похожие/подходящие детали из капролона/фторопласта на 2-3 комплекта антенн(а то и больше ). Или я чё то упустил? (Мазохизм не приветствуется!)

[eu4wnc]

Да чего-то дороговато получается. А ещё вопрос: так всего материала за 800 тыщ. на сколько штук таких креплений хватит(хватило)? За 87$ можно купить 3 фирменных волновых канала на 2-ку на Allegro со всеми креплениями элементами и бумами, только собрать. Если брать компоненты тут, то будет дешевле на 200 тыс. http://formodel.by/silikoni/silikon_dlj ... 2_kg).html и http://minsk.tomas.by/p/174071-zhidkaya ... o-60-i-95/

[EU1AB]

Могу поспорить,что на почти любом,более - менее крупном предприятии,за 100$,нормальный/трезвый фрезеровщик изготовит похожие/подходящие детали из капролона/фторопласта на 2-3 комплекта антенн(а то и больше ). Или я чё то упустил? (Мазохизм не приветствуется!)

Это в том случае,если добрый человек подарит материал.В Минске на ' на поле чудес' цены ещё те

[EW1CD]

Можно купить и готовые антенны, можно купить и готовые изоляторы, можно купить антенны для телевидения и переделать на наши диапазоны - но главное надо что-то делать. Идет отработка технологии. Нашелся такой материал за 800 тыс. изготавливается из него будет дешевле, будет делаться из него. Много есть материалов , но материал должен быть радиопрозрачный.
Антенна еще не сделана. Принимаются все предложения по материалам. Может кто-то предложит что-то свое, которое может кардинально изменить конструкцию изолятора.
На очереди конструкция крепления вибратора.
Предложения принимаются.

[EW1GR]

Могу поспорить,что на почти любом,более - менее крупном предприятии,за 100$,нормальный/трезвый фрезеровщик изготовит похожие/подходящие детали из капролона/фторопласта на 2-3 комплекта антенн(а то и больше ). Или я чё то упустил? (Мазохизм не приветствуется!)

ФТОРОПЛАСТ Плотность, кг/м3 2100-2200 или ≈2,15 г/см3
для изготовления показанного выше изолятора нужен пруток 40мм диаметром и при высоте изолятора 35мм масса цилиндра с размерами не допускающая ошибку трезвого фрезеровщика составит


*плотность

≈ 93,2376 гр , если болванку взять чуток большего размера хотябы на 5 мм то вес заготовки получится : ≈ 136,783гр соответсвенно общая масса 10-ти заготовок "с запасом" составит 1367,83г, при стоимости около 100 000- 150 000 рублей за кило получим 511 000 (на 3 комплекта) +100$ фрезеровшику или 156 баксов всего лишь за 3 комплекта.

Да чего-то дороговато получается. А ещё вопрос: так всего материала за 800 тыщ. на сколько штук таких креплений хватит(хватило)? За 87$ можно купить 3 фирменных волновых канала на 2-ку на Allegro со всеми креплениями элементами и бумами, только собрать. Если брать компоненты тут, то будет дешевле на 200 тыс. http://formodel.by/silikoni/silikon_dlj ... 2_kg).html и http://minsk.tomas.by/p/174071-zhidkaya ... o-60-i-95/

Господа, на компьютере есть замечательная программка - калькулятор. Все расчетные данные для сложнейших умножений и вычитаний указаны в сообщениях... но если лень считать, а сумма в 800 тысяч вызывает панику....
объем отлитой детали 20мл, исходя из плотности пластика 1.05 гр на куб см (чуточку больше чем вода) из 2 кг платика получится 100 (сто) изоляторов и в настоящее время себестоимость отдельно взятого изолятора 800000/100=8000 белорусских рублей со всеми отходами, отработкой технологии и прочим форс-мажором получилось в реальности около 11 000 за штучку (получается около 70 шт).
После отливки в качестве бонуса остается силиконовая форма и следующие 100 шт обойдутся в 2-3-4 тысячи :) а то и дешевле.
Если покупать там где указано то будет .... достаточно прочитать до конца :
ФАСОВКА:7 кг (компонент А+В) 150.000 / 1 кг
всего лишь миллион. в каком месте дешевле?
кстати, ссылочкой на антенны по 87 за три штуки не поделитесь? Они не хуже по параметрам с указанной выше антенной RA3LE ?

и еще.... считаю что сделать хорошую вещь для себя и товарищей по хобби .... вобщем лучше есть торт с друзьями чем говно одному.

[EW4RF]

Народ ХВАТИТ ФУДИТЬ!!! никто не тянет ВАС за уши делать именно так!:)
Каждый делает так как ему захочется: покупает антенны, точит на заводе и тд...
Топикстартер предоставил технологию изготовления с описанием...за что ему ОГРОМНОЕ спасибо:)

[eu4ag]

Можно купить и готовые антенны, можно купить и готовые изоляторы, можно купить антенны для телевидения и переделать на наши диапазоны - но главное надо что-то делать.

Поддерживаю на все 100%, нужно отрабатывать любые варианты изготовления на практике, тогда станет понятно какой путь лучший.
P.S. С интересом читаю данную тему, просьба продолжать с картинками

[EW4M]

считаю что сделать хорошую вещь для себя и товарищей по хобби .... вобщем лучше есть торт с друзьями чем говно одному.

Полностью поддерживаю вашу идею сделать себе, друзьям и просто коллегам по хобби хорошую и надежную конструкцию;чтобы не набивать шишек ,а работать эффективно в эфире.
А то некоторые только и знают хэндики с репиторами и писать на форумах не всегда в тему.

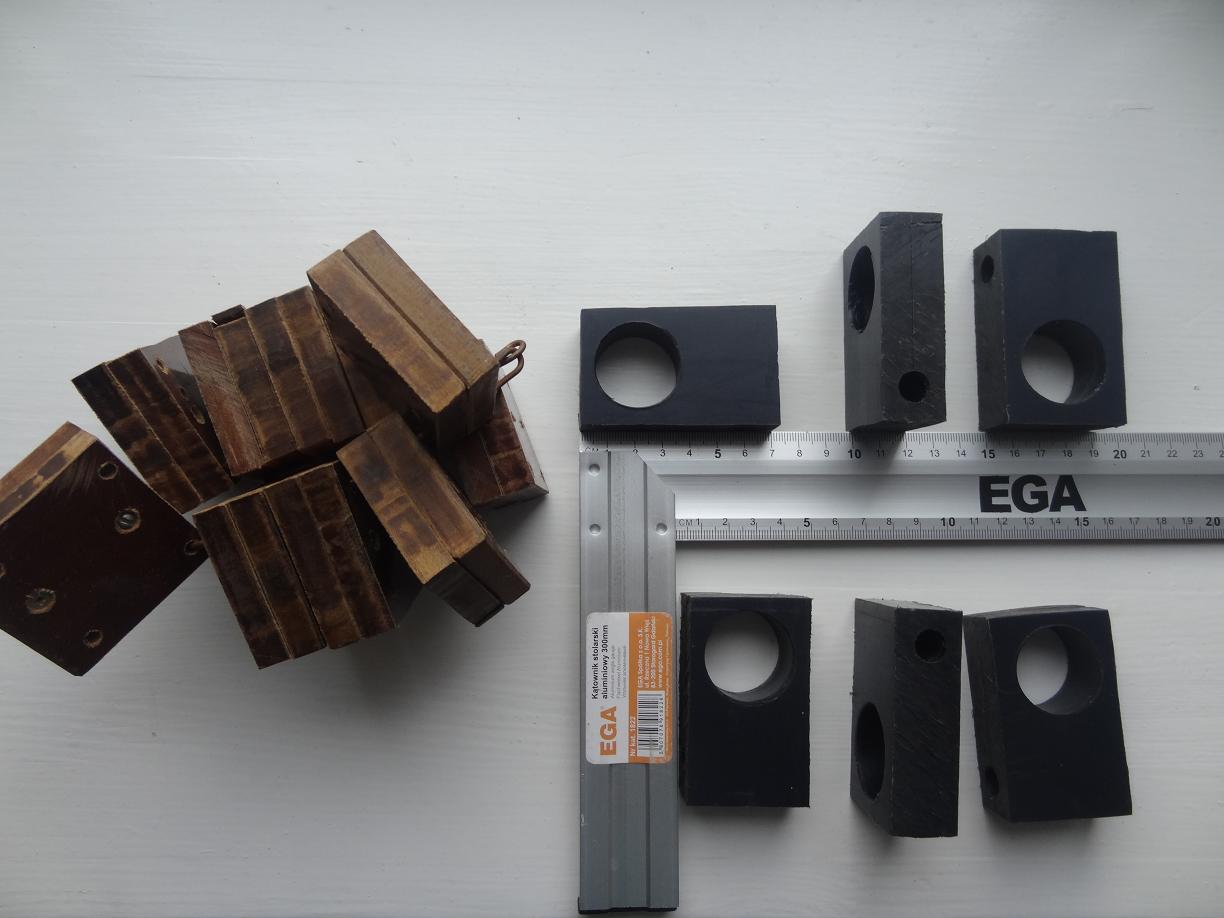

Сам тоже имел проблему с креплением элементов к буму.Искал текстолит на площадки, потом пришлось для получения необходимой толщины соединять по 2 площадки.
А еще делать U-болты...Короче отказался от этой идеи.За основу взял идею крепления Георгия Ульяновича EU1AB и делаю крепление из полиамида.
А коллегам пожелаю успехов в реализации своих замыслов.
73, Казимир
