Вариант 2 изготовления дискового облучателя
Болт со стороны рефлектора мешал LNB, поэтому перенес его на диск вибратора.
Со стороны вибратора он ПОЛЕЗНЕЕ.
Настройка - это не только емкость зазора!
Это еще и ДЛИНА торчащего болта!!
Получается настроить КСВ до 1,01,
но не всегда на нужной частоте 2400.
Обращаю внимание, что:
- низкопрофильную гайку к вибратору паять ИЗНУТРИ. Снаружи - только шайба гровер и контрагайка.
Таких не нашел, поэтому просто в тисках распилил ножовкой обычную гайку надвое.
- размер 7мм - по осям, потому толщина прокладок:
7мм - минус две полутолщины пластин рефлектора и вибратора.
Если латунь 1мм, то прокладки - 7-0,5-0,5=6мм.
- важно, чтобы торец был без скосов, иначе при настройке головная боль.
- гайку М8, низкопрофильную, выбирал, чтобы резьба не "косила". Тогда нет проблем смены болтов М8, как по длине, так и по торцу.
- пластиковая крышка от молодечненского кефира. Это не шутка.
Попробовал и этот от PA3FYM
По мотивам PA3FYM и других, Алексей, EW7AA - изготовил один вариант.
Внук, Георгий, изготовил мне еще несколько вариантов.
Все испытал на коэффициент усиления.
Погрешность измерения была около 0,5dB.
Крышка от кефира дала лучший результат. Учитывая стандартизацию в сфере упаковки, подойдут крышки от кефира и минские, и гомельские, и нижегородские.
Как-то был в Нижнем Новгороде, точно, крышки на молоке и кефире такое же!
Приемлемый КСВ в широкой полосе удалось добиться благодаря утолщению центрального штыря SMA, например, напаиваем цилиндрическую трубку Ø4,5мм длиной 6мм
Для изготовления

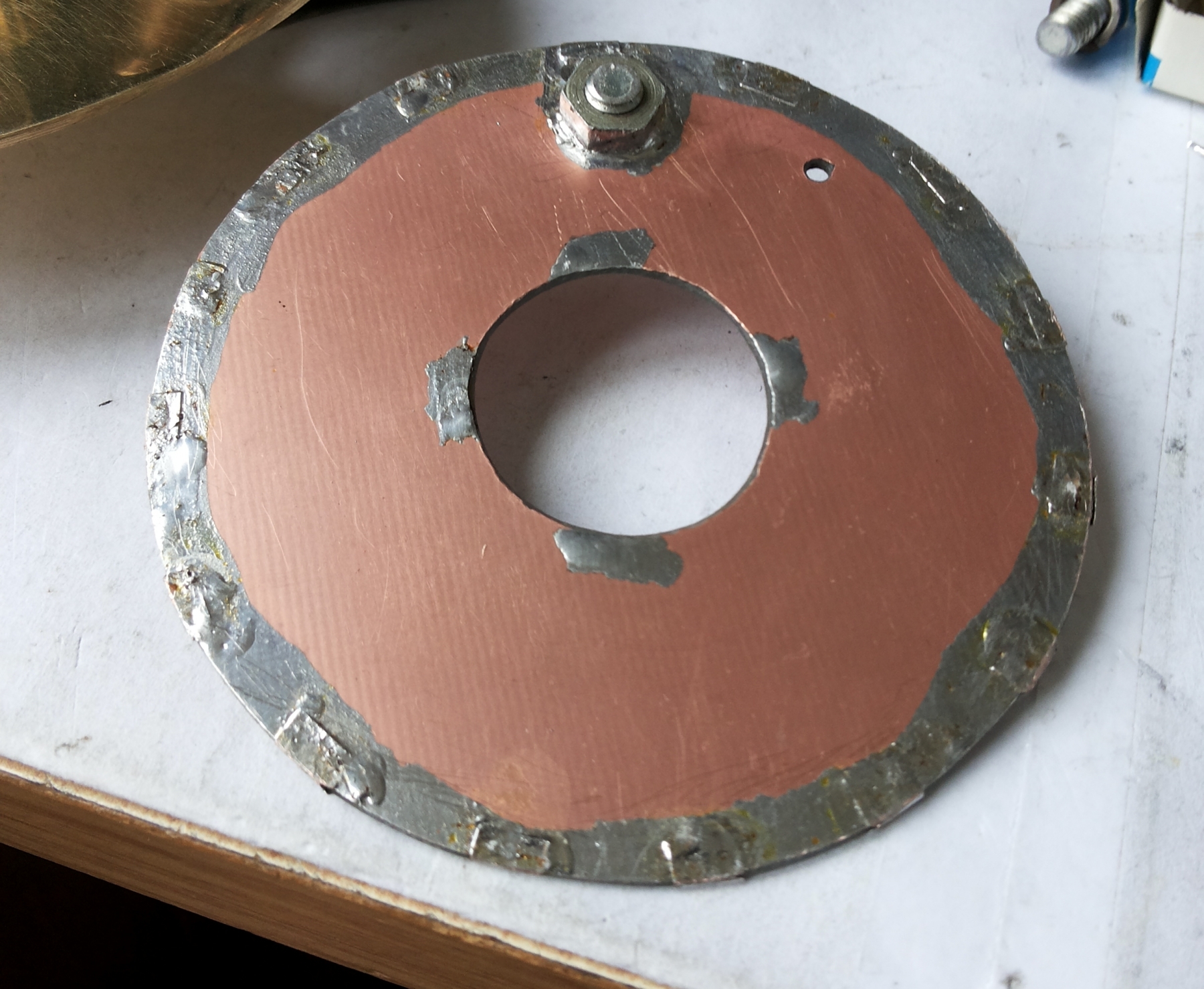

ВИБРАТОРА вместо дефицитной латуни можно применить более дешевый по материал.
Материал - стеклотекстолит двухсторонний FR4-1,0мм,
обшит перемычками из медной фольги,
изнутри 4 перемычки, снаружи - 16.
Рефлектор - стеклотекстолит FR4-1,0мм ....
-
КСВ=1,09 на 2400МГц.
На связь испытан, трек собственного сигнала при 2Вт мощности был на уровне CW-маяка,
при 10Вт был яркий, оранжевый, и вводил спутник в перегрузку...
