Электрическая схема платы 4BK4
-
-
Описание схемы
PLUTO — это уже готовый трансивер. От 144 до 5760 МГц.
Есть CW, SSB и все цифровые виды, в том числе на перспективу.
SSB — после цифровой обработки выдает в эфир идеальный сигнал, качество неизменно подтверждают корреспонденты, полоса излучаемых частот гораздо уже, чем у прочих аналоговых трансиверов. Это отчетливо видно на панораме.
Когда я работаю на PLUTO через QO-100,то всякий раз убеждаюсь в этом.
-
PLUTO недостает только мощности и чувствительности.
-
Плата 4BK4 и решает эту задачу. Для диапазонов 144, 432, 1296 и 2300-2400 МГц.
-
Передача
Рассмотрим на примере диапазона 144МГц.
PLUTO выдает на передачу цифровой сигнал, а это сумма нечетных гармоник.
ФНЧ 5 порядка C34-L3-L4-C35-L5-L6-C36 пропускают только основную частоту 144МГц, превращая
цифровой выход с PLUTO/TX —
в аналоговый.
Узкополосный фильтр Z1 ослабляет внеполосные шумы передатчика.
Аттенюатор R4-R5-R6 убирает излишнее усиление.
D24 и VT1 — Широкополосный усилитель (ШПУ) от 144 до 2400МГц выдает +23dBm.
60Вт ШПУ, реле HF351 и антенный разъем Х6 завершают тракт передачи.
-
Аналогичные пары фильтров и на остальных диапазонах: 432, 1296 и 2320МГц.
Переключение диапазонов — с помощью пары SP4T-коммутаторов D3, D4 типа SKY13322.
-
Прием
Рассмотрим на примере диапазона 144МГц.
Антенный разъем Х6 — широкополосный МШУ D22 SKY67150 - узкополосный фильтр Z1 - ФНЧ 5 порядка C34-L3-L4-C35-L5-L6-C36 — МШУ D21 SPF5043Z.
Коммутаторы SPDT AS179 D2 и D9 позволяют использовать одни и те же фильтры как на прием, так и на передачу.
-
Переключение диапазонов и РТТ

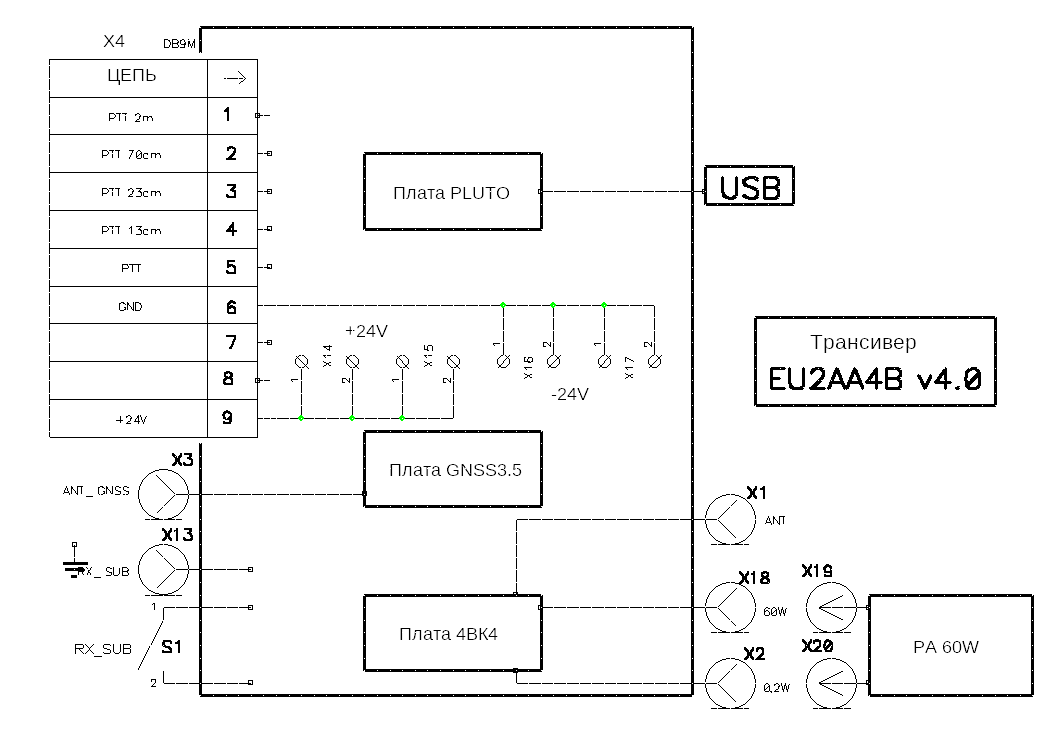

Через 9-контактный разъем Х7.
Для этого на плате PLUTO распаивается 9-контактный гнездный разъем.
Сигналы GPO0 и GPO1 с PLUTO через дешифратор D23 управляют коммутаторами D3, D4.
Сигнал GPO2 формирует сигнал РТТ (в том числе PTT CAT в MSHV, либо WSJT) и управляет передатчиком.
-
Прием в режиме RX SUB
PLUTO — это ДУПЛЕКСНЫЙ приемопередатчик,
поэтому возможен ПРИЕМ во время передачи.
При включении режима RX_SUB ключ D1 AS179 переключает вход RX PLUTO X1 на выход X2.
К разъему Х2 можно подключить антенну и МШУ любого диапазона, от 70МГц до 6ГГц.
Например,
- передача на 2400МГц, а прием на 739МГц (через LNB 10489/739МГц);
- передача на 146МГц, а прием на 435МГц;
- передача на 435МГц, а прием на 146МГц, и т.д
-
Перечень элементов платы 4BK4
-
Конденсаторы
C1,C3,C13,C15,C16,C18,C19,C21,C23,C52,C53,C59,C60,C62,C63,C75,C77,C79 - NP0 - 0603 - 33 пФ ±5 % - 18шт.
C2,C7-C9,C11,C12,C17,C22,C30-C32,C42,C47-C49,C61,C68-C70,C78,C82-C84,C89,C92,C93 - NP0 - 0603 - 150 пФ ±5 % - 26шт.
C4,C14,C20,C24,C25,C26,C27,C28,C29,C43,C46,C64,C67,C76 - X7R - 0603 - 0,01 мкФ ±10 % - 14шт.
C5,C10,C24,C73 - X7R - 0603 - 1000 пФ ±5 % - 4шт.
C6,C33,C40,C41,C44,C45 - X7R - 0603 - 0,1 мкФ ±10 % - 6шт.
C34,C36 - NP0 - 0805 - 30 пФ ±5 % - 2шт.
C35 - NP0 - 0805 - 47 пФ ±5 % - 1шт.
C37,C39 - NP0 - 0603 - 10 пФ ±5 % - 2шт.
C38 - NP0 - 0603 - 15 пФ ±5 % - 1шт.
C66 - NP0 - 0603 - 8,2 пФ ±5 % - 1шт.
C74 - NP0 - 0603 - 22 пФ ±5 % - 1шт.
C80,C81,C85,C90,C94 - X7R - 0805 - 1000 пФ ±5 % - 5шт.
C86 - X7R - 0805 - 0,022 мкФ ±10 % - 1шт.
C87,C88 - X7R - 0805 - 16V - 10,0 мкФ ±10 % - 2шт.
C91,C95,C96,C98 - X7R - 0805 - 0,1 мкФ ±10 % - 4шт.
-
Микросхемы
D1,D2,D9,D10 - AS179-375LF - 4шт.
D3,D4 - SKY13322-375LF - 2шт.
D11,D12,D19,D20 - 74LVC01G - 4шт.
D21 - SPF5043Z - 1шт.
D22 - SKY67150 - 1шт.
D23 - 74LVC139PW - 1шт.
D24 - AG604-89G - 1шт.
D25 - ICL7660 - 1шт.
D26 - LM1117-5,0 - 1шт.
D27-D29 - 74HC14PW - 3шт.
-
Индуктивности
L1,L16 - 0603 - LQW18A-100нГн - 2шт.
L2,L10,L11,L15,L17,L19 - 0603 - LQW18A-15нГн - 6шт.
L3,L5,L7,L8 - 0603 - LQW18A-22нГн - 4шт.
L4,L6 - 0603 - LQW18A-51нГн - 2шт.
L9,L12,L14,L18,L20 - 0805 - LQW2BHN3N3D - 3,3нГн - 5шт.
L13 - 0603 - LQW18A - 2,5нГн - 1шт.
-
Резисторы
R1,R3,R16,R19,R24,R30,R34 - RC-0603 - 1 kОм ±5 % - 7шт.
R2 - RC-0603 - 20 Ом ±5 % - 1шт.
R7,R9 - RC-0603 - 100 Ом ±5 % - 2шт.
R8 - RC-0603 - 68 Ом ±5 % - 1шт.
R17 - RC-0603 – 9,1 kОм ±5 % - 1шт.
R18 - RC-0603 - 51 Ом ±5 % - 1шт.
R20 - RC-1206 - 36 Ом ±5 % - 1шт.
R21,R23,R26,R28,R35,R37 - RC-0603 - 620 Ом ±5 % - 6шт.
R22,R27,R29,R36 - RC-0603 - 5,1 Ом ±5 % - 4шт.
R25 - RC-1206 - 47 Ом ±5 % - 1шт.
R31 - RC-0805 - 390 Ом ±5 % - 1шт.
R32 - RC-0805 - 1 kОм ±5 % - 1шт.
R33 - RC-0603 – 10 kОм ±5 % - 1шт.
R38 - RC-0603 – 10 kОм ±5 % - 1шт.
R42 - RC-0603 – 3 kОм ±5 % - 1шт.
R43 - RC-0603 – 33 kОм ±5 % - 1шт.
R44 - RC-0603 – 15 kОм ±5 % - 1шт.
R45-R48 - RC-0603 – 47 kОм ±5 % - 4шт.
R49-R52 - RC-0603 – 1,8 kОм ±5 % - 4шт.
-
Диоды
VD1 - LL4148 - 1шт.
VD2-VD5 - Светодиод LD0805 - 4шт.
VD6 - US1M - 1шт.
-
Транзисторы
VT1 - FP2189-G - 1шт.
VT2-VT4 - BSS138 - 3шт.
VT6 - BSS315P - 1шт. аналог AO3401A
-
U1 - DC-DC MP1584EN
-
Соединители радиочастотные
X1-X4 - Вилка IPEX SMD - 4шт.
X5 - Вилка PLD9 - 1шт.
-
Фильтры
Z1 - Спиральный фильтр ALT144 - 1шт.
https://observablehq.com/@eu2aa/alt144? ... n=@eu2aa/n
Z2 - ПАВ-фильтр HDF640S - 1шт.
Z3 - Спиральный фильтр AI6YP - 1шт.
https://observablehq.com/@drom/helical-filter
замена - МТК1300-20 https://observablehq.com/@eu2aa/mtk1300 ... n=@eu2aa/n
Z4 - ПАВ-фильтр TA1073 - 1шт.
-

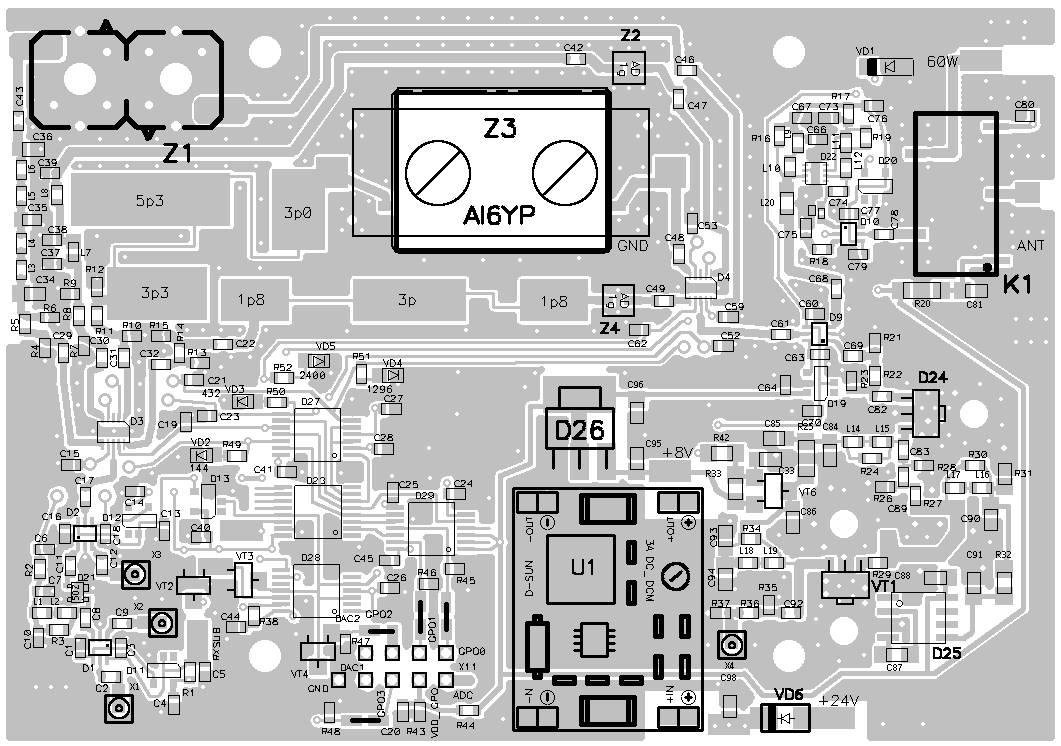

Необозначенные на схеме C и L являются конструктивными и учтены в печати.
Резисторы R4 - R15 - подборные.
При первоначальной регулировке они НЕ УСТАНАВЛИВАЮТСЯ, а вместо R5, R8, R11 и R14 ставятся проволочные перемычки.
