Комплект ПАВ-фильтров, исполнение Pro: 739 МГц на прием, устанавливается после инжектора LNB, на входе приемника.
Параметры:
Rвх=50 Ом
Rвых=50 Ом
Затухание в полосе задержания (Att) - не хуже 70 дБ
Затухание в полосе пропускания (IL)- не более 2.5 дБ
Максимально допустимая мощность на входе (Pin max) - не более +12 дБм

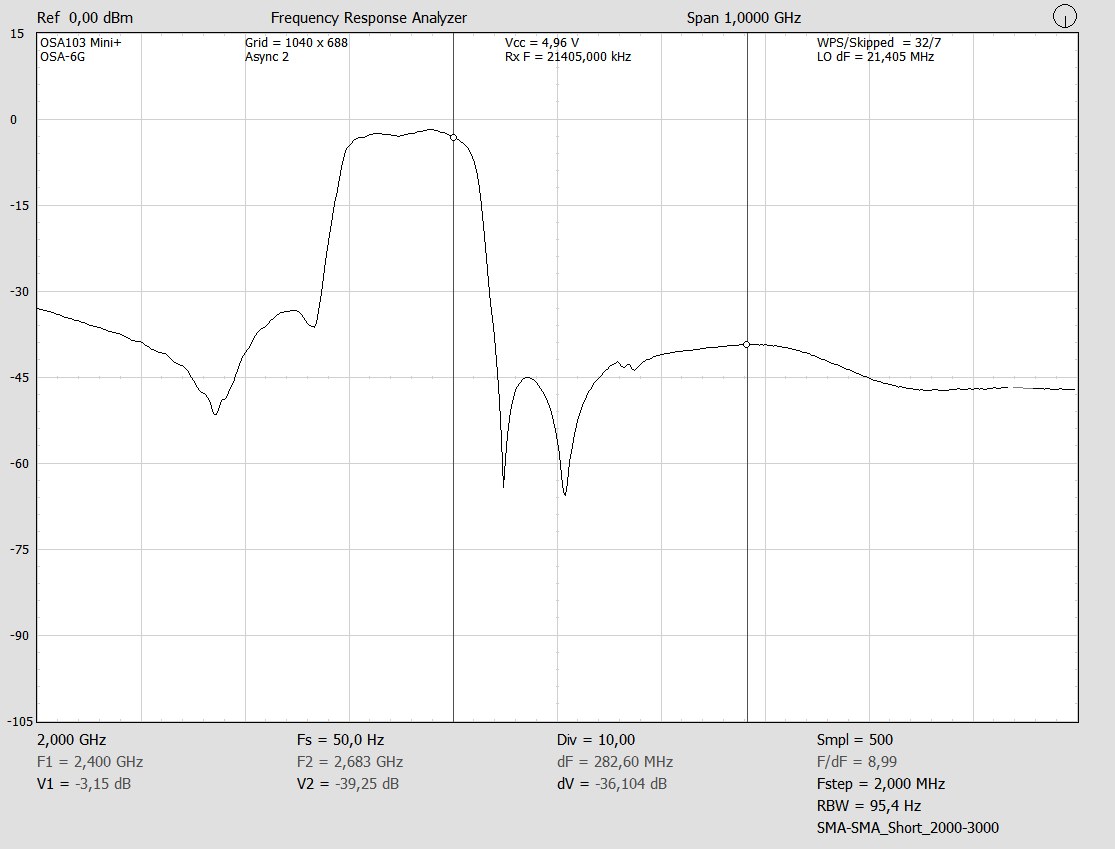

Паспортный диапазон рабочих температур - минус 20 - плюс 70 град.Ц. 2400 МГц на передачу, устанавливается на входе усилителя мощности.
Параметры:
Rвх=50 Ом
Rвых=50 Ом
Затухание в полосе задержания (Att) - не хуже 56 дБ
Затухание в полосе пропускания (IL)- не более 5 дБ
Максимально допустимая мощность на входе (Pin max) - не более +20 дБм

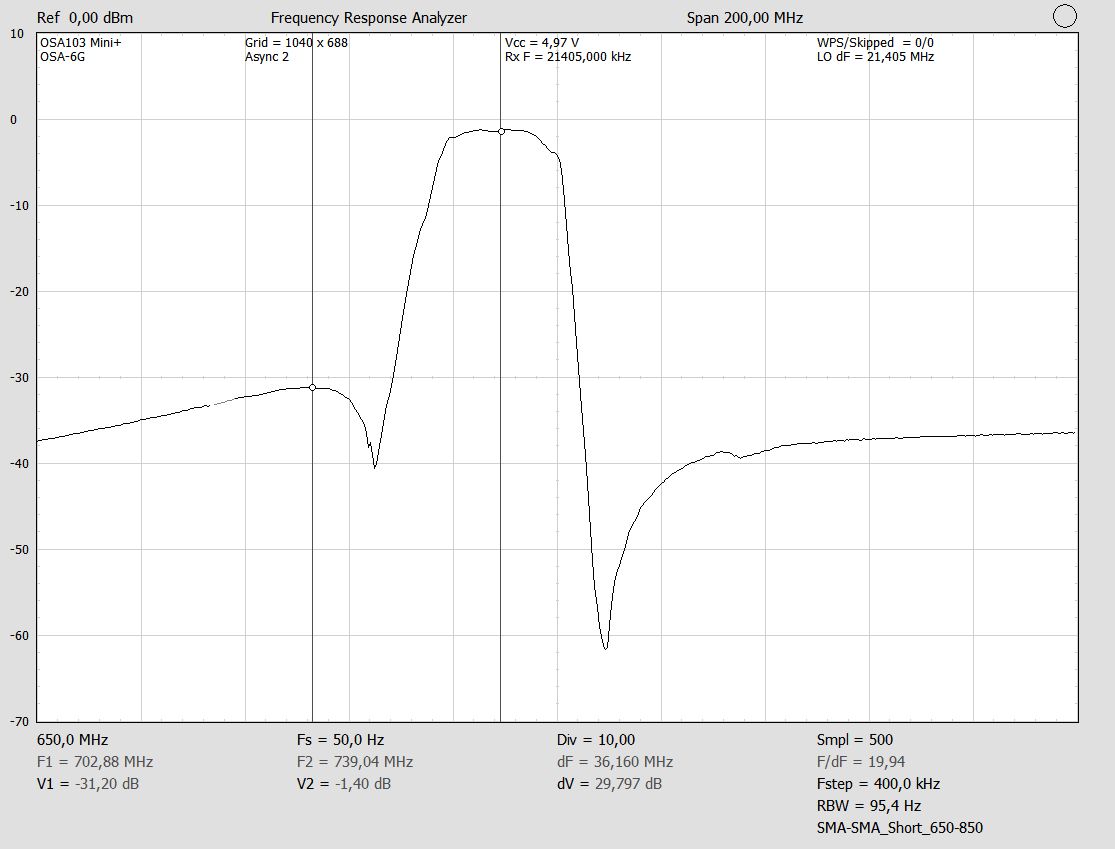

Паспортный диапазон рабочих температур - минус 40 - плюс 100 град. И комплект фильтров в исполнении Lite: 739 МГц на прием, устанавливается после инжектора LNB, на входе приемника.
Параметры:
Rвх=50 Ом
Rвых=50 Ом
Затухание в полосе задержания (Att) - не хуже 32 дБ
Затухание в полосе пропускания (IL)- не более 1.4 дБ
Максимально допустимая мощность на входе (Pin max) - не более +12 дБм

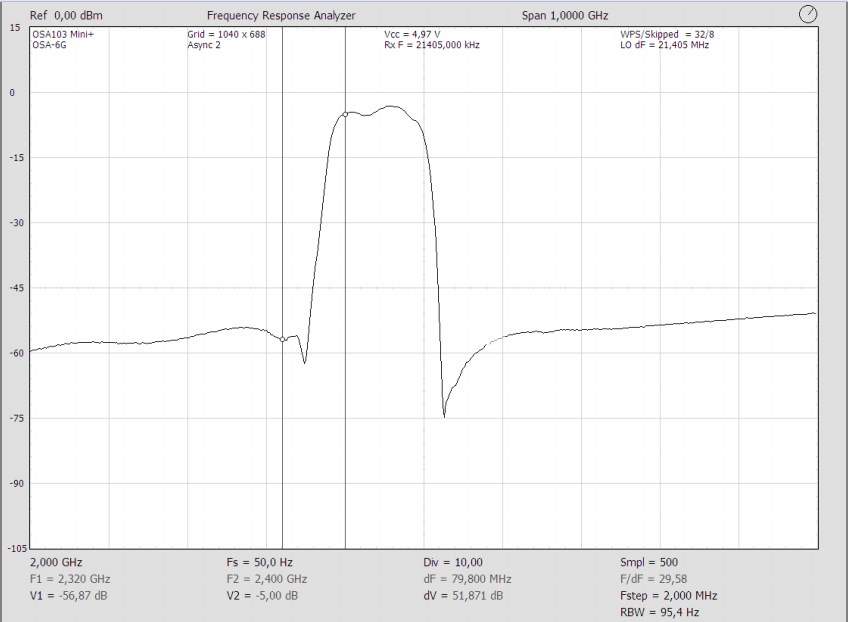

Паспортный диапазон рабочих температур - минус 20 - плюс 70 град.Ц. 2400 МГц на передачу, устанавливается на входе драйвера или усилителя мощности с учетом максимально допустимого входного уровня .
Параметры:
Rвх=50 Ом
Rвых=50 Ом
Затухание в полосе задержания (Att) - не хуже 39 дБ
Затухание в полосе пропускания (IL)- не более 3 дБ
Максимально допустимая мощность на входе (Pin max) - не более +10 дБм
Паспортный диапазон рабочих температур - 0/+85 град.
Может использоваться и в диапазоне 2320-2450 MHz. Оригинальные комплектующие, от производителей (Murata, Tai-Saw, Rosenberger).
Стоимость комплекта Pro - 79 байденов по курсу.
Стоимость комплекта Lite -эквивалент 39 байденов.

Вопросы и предложения - в ЛС.
