Настройка FT-897

[EW4RF]

Господа цифровики помогите с проблемкой: есть китайский шнурок CAT - отлично работает, есть CAT/дата на ft-232rl - не работает: заводит трансивер на передачу и включает блокировку управления трансивером. Эта же коробочка проверена на FT-857 - все работает и САТ и ДАТА.

[EW4GL]

Тащи ко мне вечером , проверим. Заодно на дельту глянеш. Антенные изоляторы тебе подарю.

[EU3AA]

был у меня одно время 897-й .
САТ кабель при работе цифрой вообще не использовал(хотя в наличии фирменный имелся) .

Взял шнур от старого китайского мыша с мини-дип коннектором , через два трансформатора и пару резисторов с другой стороны запаял два аудио коннектора ( для вх и вых звуковой карты) а в самом аппарате включил вокс-дата -И ВСЁ !!!
Правда без дата кабеля в программах приходится переключать диапазон вручную
работы на 30 минут - и шнурок готов . Через этот шнурок сейчас работаю иногда цифрой (psk,rtty,jt65)на фт-950 .
73!

[EW4RF]

Виктор Вы может быть и правы:) в коробочке дата заведена через два трансформатора.
попробую сегодня Ваш совет

[EU4DGC]

Андрей привет. Не надо ни чего делать. И паять что-то новое. Как предложил EU3AA это конечно выход и довольно интересно. Но тебе надо выполнить несколько условий и все заработает:

1. Поставь win xp или win 7 официальной сборки. К примеру service pack 3, без всяких модов и едишинов.
2. Скачай дрова для виртуального com порта с сайта производителя http://www.ftdichip.com/Drivers/CDM/CDM ... tified.zip это для х86 систем.
3. Включи свой cat/digi интерфейс и установи дрова.
4. В диспетчере устройств найди вкладку com порты и увидишь под каким портом у тебя определился твой cat/digi интерфейс
5. В настройках com порта для начала выставь значения по умолчанию 9600 скорость а остальные не трогай.
6. Скачай программу Omnirig http://www.dxatlas.com/OmniRig/Files/OmniRig.zip и выставь в настройках cat, com порт и такие же значения как в настройках com порта.
7. Зайди в меню трансивера и посмотри скорость она должна быть 9600 и проверь в каком режиме стоит 020 пункт меню. установи его валкодером в положение cat
8. Перезапусти Omnirig и трансивер. Если все сделано правильно то значение частоты/ модуляции/диапазона отобразятся в панели Omnirig.

Если же значений нет и трансивер не откликается на управление из программы. Отключи свой cat/digi интерфейс от трансивера и замкни контакты rx и тх. С помощью любой программы терминала com порта в режиме эха пошли в com порт какое нибудь значение в hex формате (например 1b). В случае исправности cat/digi интерфейса тебе будет возвращаться значение которые ты посылал. Значит проблемы с трансивером. Если же значение не возвращается, то скорее всего проблема в твоем cat/digi интерфейсе.

Но учитывая что вчера мы его проверяли на моем ft-857d, то я склонен утверждать что "собака зарыта" в твоей win и драйверах.

[EW4RF]

Этой ночью был секас:)) с виндой и САТами:)) девственно чистая винда с системными драйверами приняла "шнурок" и Омни был удовлетворен.:). Воткнул "коробочку" выставил дрова с сайта FTDI. при включении(подаче питания) коробочка самотестируется. Но когда идет обращение к порту из какой нибудь программы то трансивер врубается на передачу и Омини не отображает частоту на которой стоит трансивер. Кстати с подобной проблемой сталкнулся прежний владелец трансивера но уже на ICOM:) Собака зарыта скорее всего в настройках логеров.
Возьму вечером "лопату" и буду ее выкапывать

[EU4DGC]

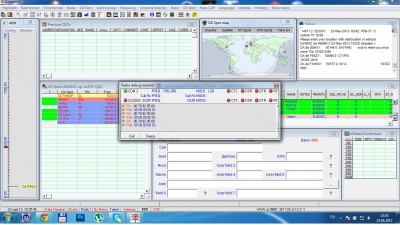

Не понял про самотестирование. Там же чип обычный FTDI USB-TO-UART. Если с Омни все работает, значит коробочка работает. И все равно у тебя косяк с virtual com port. Может какая другая программа имеет виды на него. Сам по себе логгер не может самостоятельно переходить на передачу пока ты ему властно не прикажешь. В Logger32 меню setup-radio-show radio debug windows мониторится порт к которому подключен cat. Вот картинка как выглядит окно при работающем cat. Как видишь трансивер отсылает cat команду в com порт.
Не трудно догадаться, что это значение частоты.

[EW4RF]

Самотестирование интерфейса при включенном трансивере выражается в кратковременном включении на передачу 3 раза.
Дальнейшие интимные (групповые) отношения между мной, виндой, трансивером и Катом чуть попозже:)))

[EW4DX]

Setup - Radio - Radio 1 cofiguration - проверить птички: set DTR high, set CTS high

[EW4DX]

Самотестирование интерфейса при включенном трансивере выражается в кратковременном включении на передачу 3 раза.

Это не самотестирование интерфейса. Это работа винды по автоматическому опросу порта. Выключается в настройках Windows.

[EU4DGC]

Андрей. Ты как мне кажется не прав. Т.к. по существу твоему cat и логгеру абсолютно без разницы работает он или нет. Твой cat основан на микросхеме FTDI FT232Rl - это микросхемам обычный вириальный com порт с уровнем TTL логики. Т.е. это тот же физический com порт, но только виртуальный. Если посмотреть старые схемы cat интерфейсов, то они основаны на подключении к физическому com порту и преобразовании уровней напряжений. Т.к. в физическом com порте уровень логической 1 равен 9в а логический 0 ниже 5в а наш сат в тарнсивере понимает данные с уровнями TTL логики, то необходимо преобразовывать их до этого уровня. Т.е. логическая 1- 5в, логический 0 - ниже 2.5 вольт. Соответственно ты видел схемы на транзисторах и на MAX232 - эти схемы и занимались преобразованием. Исходя из этого, твоя коробочка не может самотестироваться и переходить на передачу. Вариант с самопроизвольным переходом на передачу может скрываться в выводе CTS. Т.к. он подключен к выводу РТТ на разъеме cat. То бишь на этом выводе формируется уровень логической единицы, что и приводит к переходу в режим передачи. Возможно к одному com порту у тебя привязаны две и более программ. Одна из которых посылает эту лог единицу на вывод CTS.

[EU4DGC]

Setup - Radio - Radio 1 cofiguration - проверить птички: set DTR high, set CTS high

Вчера у меня запускали птички не надо. Пробовали и так и так работает.

[EW4RF]

Павел ты не обратил внимания на это потому что трансивер выключен был:)

[EW4RF]

Самотестирование интерфейса при включенном трансивере выражается в кратковременном включении на передачу 3 раза.

Это не самотестирование интерфейса. Это работа винды по автоматическому опросу порта. Выключается в настройках Windows.

Немного не правильно выразился, это показывает что COM порт работает.

[EU7A]

Выключается в настройках Windows.

Игорь! Научи как это сделать?

[EW4DX]

Сейчас не подключен CAT, поэтому навскидку. Заходим в диспетчер задач, открываем закладку Ports (COM&LPT). Выбираем свой USB serial port COM... Потом свойства, настройки порта, дополнительно. Там будет опция "disable modem ctrl at startup". Меняем значение. Вроде так.

[EW4RF]

Сейчас не подключен CAT, поэтому навскидку. Заходим в диспетчер задач, открываем закладку Ports (COM&LPT). Выбираем свой USB serial port COM... Потом свойства, настройки порта, дополнительно. Там будет опция "disable modem ctrl at startup". Меняем значение. Вроде так.

Не помогает:(

[EU7A]

Не помогает:(

Подтверждаю

[EU4DGC]

Господа очередной раз заявляю, Чудес не бывает. Косяк с дравам.

[EU4DGC]

to EU7A а у вас что тоже такая же китайская коробочка как и у EW4RFC?
И для EU7A и EW4RFC
Попробуйте cat через микрофонный вход если у вас yaesu 857/897.

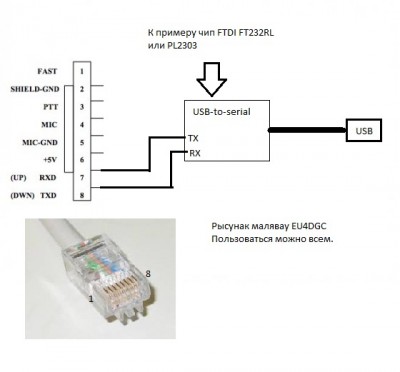

Нужен обжатый проводами rg45. Подключается к вашей микросхеме или коробочке по ниже указанной схеме в место штатной гарнитуры.
В меню 059 трансивера валкодером меняется значение на cat. Этот вариант только для проверки работоспособности cat и вашего шнурка или cat/digi интерфейса. Если все заработало - значит проблема в трасивере, разъеме cat на задней панели или шнурке подходящему к cat на задней панели. Если не работает - то точно проблема в дровах и работе виртуального com порта. Добавлю, что это не теория, а были испробованы разные версии, чипы. Подключал cat и на задней и на передней панели. Интерфейсы на разных микросхемах. Даже по bluetooth. все отлично работает.

Удачи в решении проблемы. Надеюсь моя информация поможет.

[EU7A]

to EU7A а у вас что тоже такая же китайская коробочка как и у EW4RFC?

Очень даже не китайская :
http://www.ut7qf.com/index.php?file=1280857716

И для EU7A и EW4RFC
Попробуйте cat через микрофонный вход если у вас yaesu 857/897.

FT 1000MP Mark-V

Для ясности - никаких проблем с интерфейсом, просто при загрузке компа он опрашивается (как отмечено выше) и соответственно радио становится на передачу (звучит как посылка точек тремя сериями), если включено. В остальном все работет как часики... Тем не менее - спасибо за готовность помочь.

[EW4RF]

UA7A У Вас кат работает??? с этой корбочки? если да как фт-шку запустили?

[EU7A]

UA7A У Вас кат работает??? с этой корбочки? если да как фт-шку запустили?

Я отметил выше - все работает. ФТ-ку никак не запускал, просто включил интерфейс между радио и компом. Настройки делались в logger32 - порт, скорость обмена, databits, stopbits. Какие данные ставить (кроме порта) есть в описании к радио. Коробочка работает в режиме plug and play. Собственно, все что написано по приведенной выше ссылке об этой коробочке - выполняется в полном объеме (там есть и упоминание CAT).

P.S. Если будет интересно - при покупке данного интерфейса у производителя запросил схему подключения и к back up радио (IC746) и уже кабели для него сделал сам. А вообще, при заказе ты сообщаешь тип твоего радио и кабели делаются конкретно под него (входят в комплект). Это не в качестве рекламы, а если вдруг заинтересует кого.

[EU7A]

Там будет опция "disable modem ctrl at startup". Меняем значение. Вроде так.

Снял птичку с "Обнаружение устройств Plug-and-Play" и стало как хотелось. Спасибо, Игорь, EW4DX.

[EW4GL]

Андрюха ты там живой ? Как дела ? Зато ты стал одним из счастливых обладателей одной из девяти китайских коробочек в мире.Ты только свою китайскую грозозащиту к антенне не прикручивай .Боловство всё это барин
