Не работает CP140
После неправельного подключения полярности 7,5В. перестала включатся, может какой транзюк сгорел, кто знает подскажите.
_________________
Цкгвиконь
Цкгвиконь
-
Не в сети
- Сообщения: 76
- Зарегистрирован: 30 июн 2013 16:56
- Откуда: Бобруйск
Re: Не работает CP140

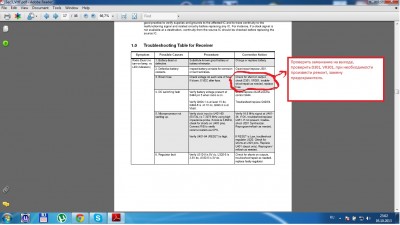

Некто не сталкивался, не кто не знает, неужели нету знатока? Яб сам сумел легко но у меня нет схемы этой портативки, секрет однако, может есть у кого схема Моторолы СР140 VHF
_________________
Цкгвиконь
Цкгвиконь
Re: Не работает CP140
А Google не ищет что ли?Kostya писал(а):Некто не сталкивался, не кто не знает, неужели нету знатока? Яб сам сумел легко но у меня нет схемы этой портативки, секрет однако, может есть у кого схема Моторолы СР140 VHF



- Вложения
-
Sec3_VHF.pdf
- (976.53 КБ) 2316 скачиваний
-
Не в сети
- Сообщения: 754
- Зарегистрирован: 04 май 2009 05:48
Re: Не работает CP140
Попробуй спросить у ew2abc тут на форуме в личку или на минском. Он хорошо знает такие радиостанции. Может и поможет советом. А если наверно материально заинтересовать то возможно и сможет отремонтировать.
-
Не в сети
- Сообщения: 76
- Зарегистрирован: 30 июн 2013 16:56
- Откуда: Бобруйск
Re: Не работает CP140
Я это искал очень давно, такие документы можно только купить за 3000-5700 российских рублей, и то у вас неполное содержание схемы, я нашёл то что у меня сгорело, только я не пойму какой там был предохранитель, ток, и вид.
Спасибо тебе добрый человек за этот файл!!!

Спасибо тебе добрый человек за этот файл!!!


_________________
Цкгвиконь
Цкгвиконь
-
Не в сети
- Сообщения: 76
- Зарегистрирован: 30 июн 2013 16:56
- Откуда: Бобруйск
Re: Не работает CP140
А как их расшифровать эти детали?
_________________________________________________________________________________________________________

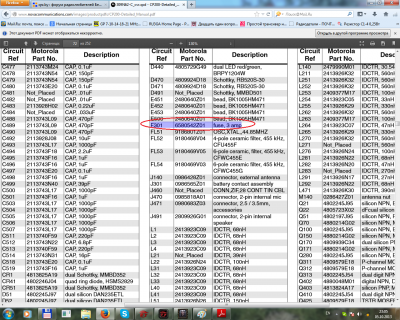

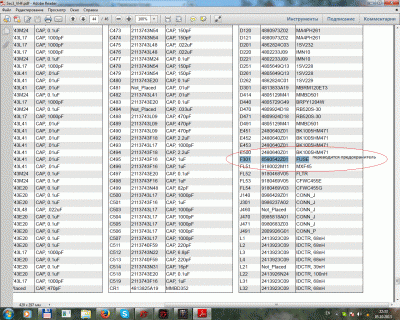

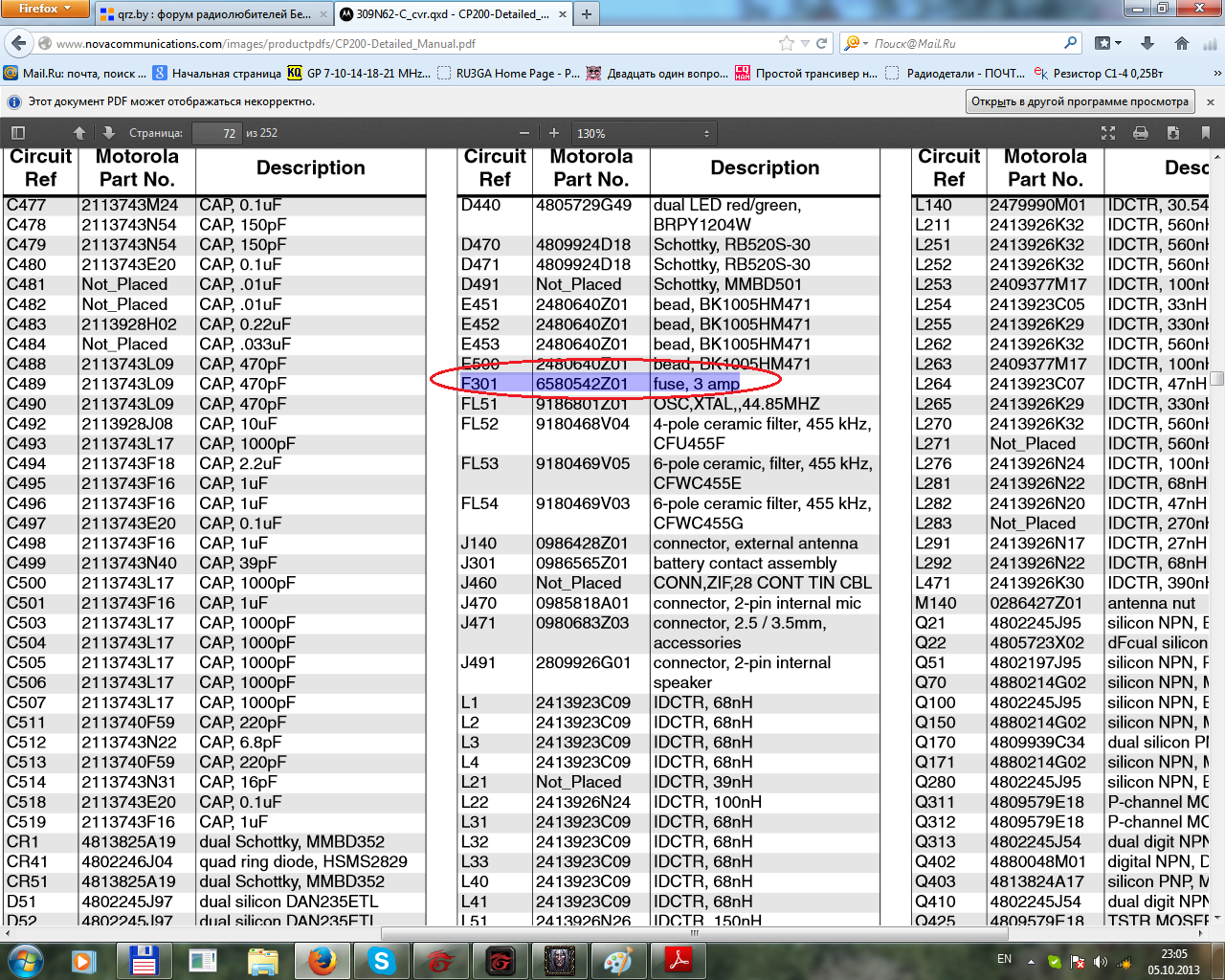

Вот нашёл введя в строку поиска тот предохранитель, 3 Ампера что то многовато при максимальном токе потребления в 1100 мА. Там описание для СР200 полный аналог СР140
_________________________________________________________________________________________________________
Вот нашёл введя в строку поиска тот предохранитель, 3 Ампера что то многовато при максимальном токе потребления в 1100 мА. Там описание для СР200 полный аналог СР140
Последний раз редактировалось Kostya 05 окт 2013 20:26, всего редактировалось 1 раз.
_________________
Цкгвиконь
Цкгвиконь
Re: Не работает CP140
Ищите в спецификации. Там все есть.
Выкладываю полный сервис мануал на Motorola CP 140/160/180
Выкладываю полный сервис мануал на Motorola CP 140/160/180
- Вложения
-
CP100 Series _DSM_50D20.pdf
- (67.24 КБ) 1572 скачивания
-
Sec1 Service_Maint.pdf
- (430.72 КБ) 2091 скачивание
-
Sec2_Power Dist_Controller_Keypad.pdf
- (538.53 КБ) 3837 скачиваний
-
Sec3_VHF.pdf
- (976.53 КБ) 1415 скачиваний
-
Sec4_UHF1.pdf
- (1002.83 КБ) 1517 скачиваний
Re: Не работает CP140
И базовый для всех. В серии CP.
Вам нужно смотреть все что связано с питанием.
Т.е. раздел TROUBLESHOOTING POWER
Не могу выложить базовое описание по ремонту и разборке радио. Форум не дает прикреплять файлы весом больше 2 мб.
Вам нужно смотреть все что связано с питанием.
Т.е. раздел TROUBLESHOOTING POWER
Не могу выложить базовое описание по ремонту и разборке радио. Форум не дает прикреплять файлы весом больше 2 мб.

-
Не в сети
- Сообщения: 76
- Зарегистрирован: 30 июн 2013 16:56
- Откуда: Бобруйск
Re: Не работает CP140

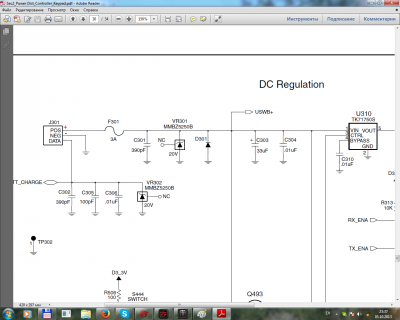

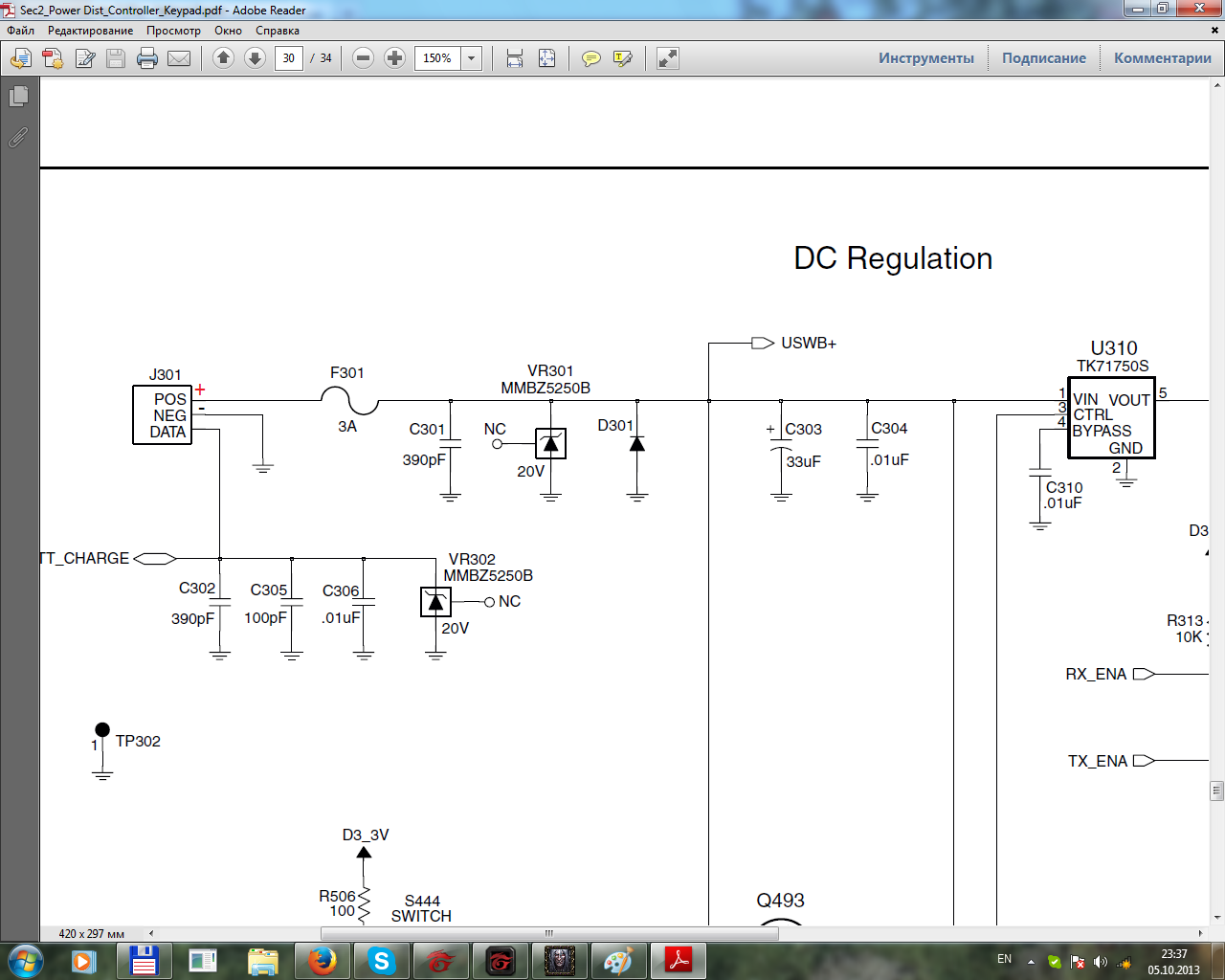

Всё стало понятно на 100% при подачи неправильной полярности Диод D301 создаёт КЗ и выгорает плавкий предохранитель
Тема будет полезна тем у кого такая беда случится

Тема будет полезна тем у кого такая беда случится

_________________
Цкгвиконь
Цкгвиконь
-
Не в сети
- Сообщения: 1431
- Зарегистрирован: 09 ноя 2009 17:34
- Откуда: KO13WP
Re: Не работает CP140
Аллилуйя ! Обычно во всех станциях похожая защита с обратным диодом - защита от дурака! Но есть такие,кто предохранители в своих экспериментах не используют,тогда всё намного хуже.

_________________
EW4VX-Иван-73! ew4vxc@mail.ru / ew4vxc@gmail.com
EW4VX-Иван-73! ew4vxc@mail.ru / ew4vxc@gmail.com
-
Не в сети
- Сообщения: 76
- Зарегистрирован: 30 июн 2013 16:56
- Откуда: Бобруйск
Re: Не работает CP140

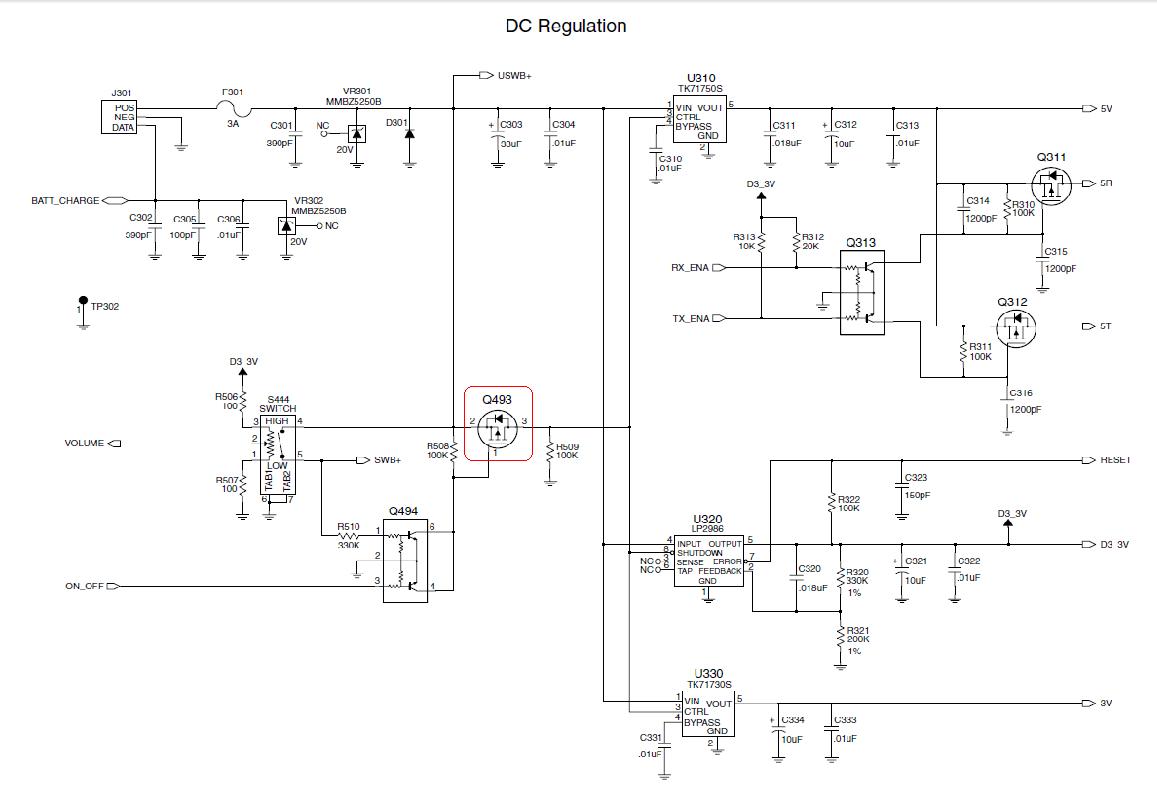

Подпаял проволочку на предохранитель, вроде работает, но в выключенном состоянии потребляет такой же ток как и в рабочем, нужно заменить трёх выводной деталь VR301, а что за она не знаю чем её можно заменить?
_________________
Цкгвиконь
Цкгвиконь
Re: Не работает CP140
Все таки ленитесь вы читать сервис мануал и пользоваться гуглом.Kostya писал(а):Подпаял проволочку на предохранитель, вроде работает, но в выключенном состоянии потребляет такой же ток как и в рабочем, нужно заменить трёх выводной деталь VR301, а что за она не знаю чем её можно заменить?

Вот вам ссылка на этот элемент ***жми***

Там внизу даташит на него.
И сразу запрос для Google, аналоги этого элемента. ==> ***ЖМИ***

-
Не в сети
- Сообщения: 76
- Зарегистрирован: 30 июн 2013 16:56
- Откуда: Бобруйск
-
Не в сети
- Сообщения: 76
- Зарегистрирован: 30 июн 2013 16:56
- Откуда: Бобруйск
Re: Не работает CP140
Странно выпаял диод Зинера и всёравно в выключенном состоянии потребляет 40 мА сопротивление на клемах 1250 Ом
А так радейка полностью работает.
При подключении питания мигает 1 раз оранжевый светодиод, и при отпускании тоже вспыхивает, в выключенном состоянии. Диод D 301 тоже исправен, если ли какая нибудь компьютерная диагностика этой радейки, или проще отдать на ремонт в Минск?

При подключении питания мигает 1 раз оранжевый светодиод, и при отпускании тоже вспыхивает, в выключенном состоянии. Диод D 301 тоже исправен, если ли какая нибудь компьютерная диагностика этой радейки, или проще отдать на ремонт в Минск?
_________________
Цкгвиконь
Цкгвиконь
-
Не в сети
- Сообщения: 1431
- Зарегистрирован: 09 ноя 2009 17:34
- Откуда: KO13WP
Re: Не работает CP140
Проще использовать любительское радио,а не профессиональное,там много всего не нужного и эн/потребление

_________________
EW4VX-Иван-73! ew4vxc@mail.ru / ew4vxc@gmail.com
EW4VX-Иван-73! ew4vxc@mail.ru / ew4vxc@gmail.com
-
Не в сети
- Сообщения: 76
- Зарегистрирован: 30 июн 2013 16:56
- Откуда: Бобруйск
Re: Не работает CP140
А вот про энергопотребление вы не правы, наоборот меньше чем у любой любительской 25 мА против Китайской 37 мА. Я их использую в основном как необходимая и безотказная связь в походах. А для радиолюбителей конечно так себе, хотя мне хватает.
_________________
Цкгвиконь
Цкгвиконь
-
Не в сети
- Сообщения: 1431
- Зарегистрирован: 09 ноя 2009 17:34
- Откуда: KO13WP
Re: Не работает CP140
Как говориться - на вкус и цвет ....
_________________
EW4VX-Иван-73! ew4vxc@mail.ru / ew4vxc@gmail.com
EW4VX-Иван-73! ew4vxc@mail.ru / ew4vxc@gmail.com
-
Не в сети
- Сообщения: 76
- Зарегистрирован: 30 июн 2013 16:56
- Откуда: Бобруйск
Re: Не работает CP140

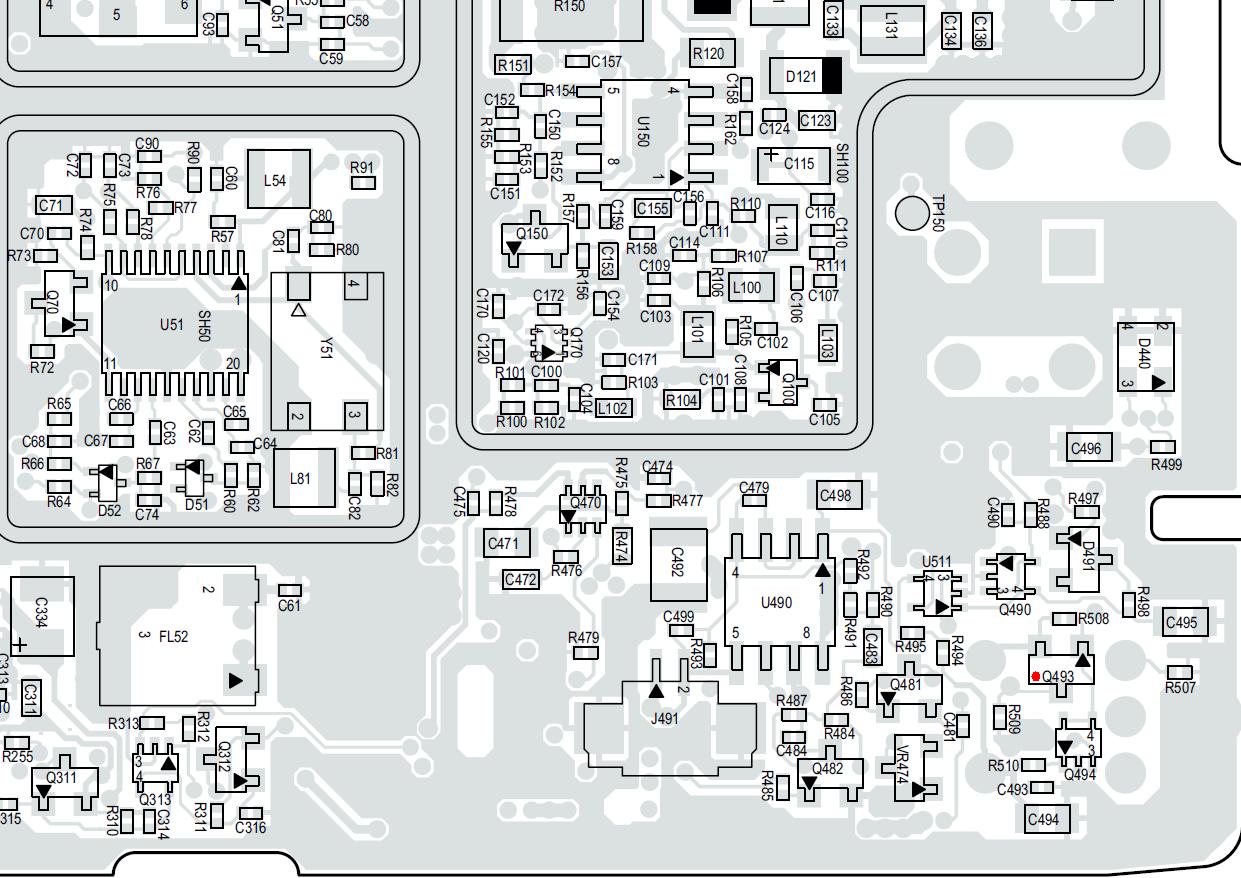

Причина неисправности вроде этот транзюк, у него прозвонка диода в одну сторона 630 в другую 1030 (U пад.) отпаял один вывод идущий на R509 станция не включается но и не потребляет в холостую, если это он, то всё будет хорошо.
