Помогите !

Сообщение SiDjKeee »

Уважаемые Радиолюбители ,нужна ваша помощь.
Помогите создать рисунок схемы для печатной платы и напишите подробный список элементов данной схемы. Заранее спасибо.
http://woofer.hut1.ru/circuit_big.gif

Не в сети
Аватара пользователя
Сообщения: 42
Зарегистрирован: 17 июн 2012 18:25

Re: Помогите !

Сообщение ew7dk »

уточните тз, smd или с дырочками? халтура платная? :)
_________________
de EU7X ex EW7DK

ew8rx

Re: Помогите !

Сообщение ew8rx »

ew7dk писал(а):уточните тз, smd или с дырочками? халтура платная? :)
да какое там платная, уже неделю как плату нарисовал и отдал, ждем результат :)

Не в сети
Аватара пользователя
Сообщения: 42
Зарегистрирован: 17 июн 2012 18:25

Re: Помогите !

Сообщение ew7dk »

дык я ж со смайликом. а топикстартер в курсе что контроллер шить надо? :mi_ga_et:
я тож нарисовал побыстренькому, layout6 попробовал, давно ничё не делал, даже понравилось.
_________________
de EU7X ex EW7DK

Не в сети
Аватара пользователя
Сообщения: 2
Зарегистрирован: 05 фев 2014 13:54

Re: Помогите !

Сообщение SiDjKeee »

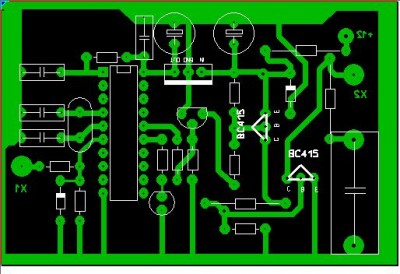

Кнтроллер прошили . схему собрал . И чуть еще дорисовал .Вот что получилось.
Вложения

Не в сети
Аватара пользователя
Сообщения: 27
Зарегистрирован: 16 мар 2014 21:03
Откуда: KO22SD Иваново, Брестская обл., Беларусь
Контактная информация:

Re: Помогите !

Сообщение Sevist »

Позвольте поинтересоваться, а что за схема? Для чего? Может тоже пригодится....
_________________
Нет ничего невозможного...
Виктор. Интересующийся радиолюбительством без позывного.
Надежный шаринг спутникового ТВ

Не в сети
Аватара пользователя
Сообщения: 272
Зарегистрирован: 08 дек 2013 17:59
Откуда: Гомель

Re: Помогите !

Сообщение EW8B »

Позвольте поинтересоваться, а что за схема? Для чего? Может тоже пригодится....
что тут не понятного? схема электронного зажигания для автомобиля
