Владельцы трансиверов обычно или умалчивают причины по которым трансивер вышел из строя, или сами с трудом понимают, что у них не так. В большинстве случаев выход из строя предоконечного каскада связан 1) с кратковременным повышением питания или 2) с перегрузкой выходного каскада в режиме HF. На трансиверах со «старой» схемой на биполярах 2SC1971-2SC1972, как ни странно, выходной каскад выживает, а предвыходной выходит из строя; трансиверы с «новой» схемой на полевиках RD16HHF1, обычно, ломаются реже, но в них выгорают все каскады усилителя мощности: оконечный, предоконечный и предпредоконечный.
Причины 1 и 2, как правило, взаимосвязаны, и проявляются в большинстве случаев на трансформаторных блоках питания. В режиме перегрузки напряжение может подниматься значительно выше номинального, вследствие процессов в выходных каскадах, на 11В — это то, что зафиксировано, возможно бывает и выше. Убедить «бывалых» осмотреть фидер на пример искрения/затекания, или заменить блок питания на что-нибудь человеческое не представляется возможным, хотя правила естественного отбора никто не отменял, просто в данном случае он происходит посредством электрического тока

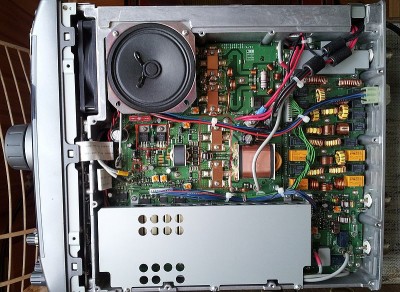

Усилитель мощности с предусилителем на 2SC1972. Красным отмечены наиболее часто выходящие из строя элементы.

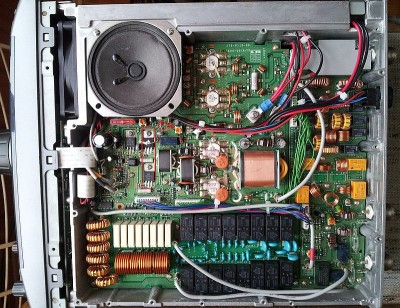

Усилитель мощности с предусилителем на RD16HHF1. Красным отмечены наиболее часто выходящие из строя элементы.
Замена неисправных транзисторов тривиальна, заодно меняем сгоревшие предохранители, остальной обвес обычно выживает. Если «повезло» менять 2SC1972, то ни в коем случае не следует покупать транзисторы фирмы Matsushita: китайские товарищи в совершенстве освоили перемаркировку чего угодно с тремя ногами в деталь с именем C1972, причём один раз даже попался перемаркированный симмистор.
Далее следует ремонт ALC: во всех моделях трансиверов расположение и сама схема похожи. Требуемая плата находится на противоположной стороне по отношению к усилителю мощности, поэтому переворачиваем трансивер на 180 градусов.
Первым делом следует проверить источник отрицательного напряжения на сборке Q63: если напряжение на стабилитроне D96 в районе -6V, то с везением всё ок, источник выжил, в противном случае — ремонтируем.
Вторым делом следует заменить и проверить исправность ИМС IC19. Эта ИМС выходит в 50% случаев, и почему это так — для меня загадка. Для доступа к этой ИМС откручиваем много саморезов, чтобы снять плату и получить доступ к её обратной стороне. Открутив плату, ищем ИМС IC19 с маркировкой 2904, выпаиваем её и проверяем. Если неисправна, то заменять эту ИМС лучше на ИМС такого же типа: иначе в сервисном меню придётся менять много параметров, если заменить другим операционником.
Третье дело — неприятное. В TS2K/X устанавливаются разные модули 1.2GHz: на 2х или на одной микросборке.

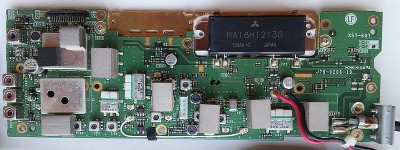

Модуль 1.2GHz с одной микросборкой. Если в трансивере установлен модуль 1.2GHz на одной микросборке RA18H1213G, то проблем скорее всего не будет.

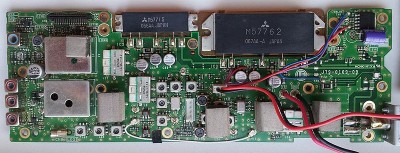

Модуль 1.2GHz с двумя микросборками.
Если в трансивере установлен модуль 1.2GHz на 2х микросборках M67715 и M57762, то после поломки усилителя мощности HF-VHF, не следует включать трансивер на передачу в диапазоне 1.2GHz: обычно вместе HF-VHF усилителем выходит из строя выходная микросборка M57762, и при включении на передачу успешно «догорает» стоящий перед ней предусилитель M67715. Если передачу на 1.2GHz не включать, то дело обычно ограничивается заменой одной выходной микросборки; если включить передачу, то выходят из строя предусилитель на M67715 и предпредусилитель на UPC2709 — тут уж как повезёт.
После выполненных операций трансивер можно запускать. При первом включении следует установить блок питания в режим ограничения по току 6А. Процедура настройки токов смещения выходных и предвыходных транзисторов стандартна, без «изюминок». Начальные проверки работы передатчика делаются на минимальной мощности.
Окончательную калибровку трансивера лучше производить не через сервисную прошивку, а с помощью ISP программатора, подлючившись к NVM at28128 напрямую. Сервисные параметры начинаются с адреса 3F00h, они не защищены контрольной суммой и без проблем изменяются как угодно.
Пункты сервисного меню TS-2000/X
Карта сервисных параметров TS-2000/X

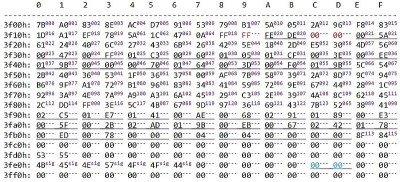

На карте приводится соответствие параметров пунктам сервисного меню (соотв. пункт меню отмечен фиолетовым цветом). Двухбайтные регулировки подчёркнуты, общность данных. Следует учесть, что не все сервисные параметры представлены в сервисном меню: для таких параметров вместо номера меню указаны прочерки.
P.S. Картинки в нормальном разрешении можно найти здесь.
