Усилитель из автомагнитолы

[Maddox]

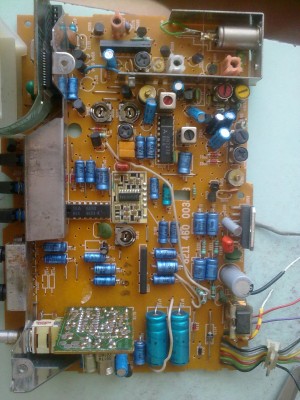

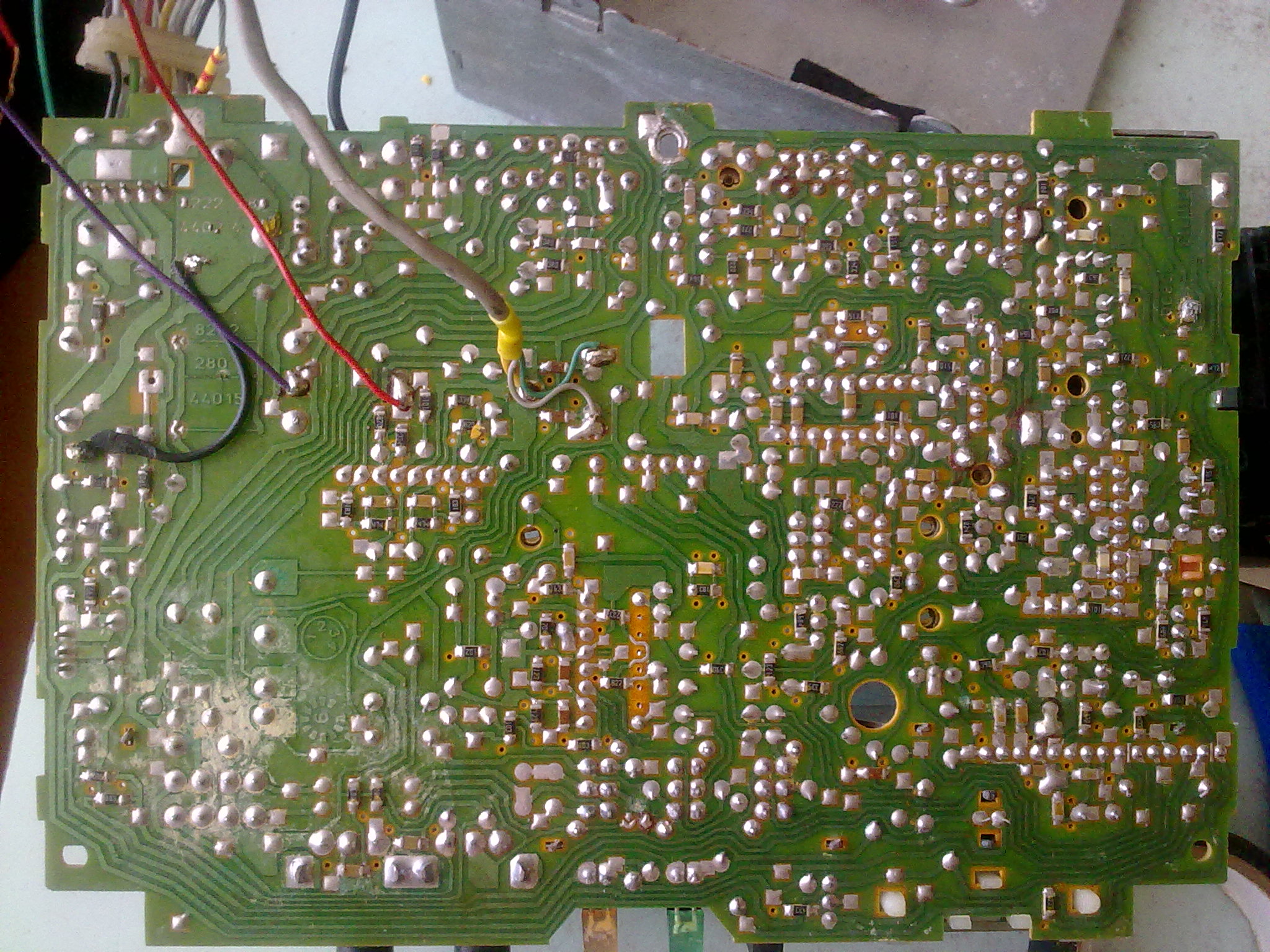

Здравствуйте, у меня такая вот просьба к форумчанам,кто может помогите,хочу сделать усилитель из старой автомагнитолы(Philips),сам не особо силён в радиотехнике ( Может кто объяснить куда на плату надо подавать питание а куда выводить динамик?? фото прилагаются платы

[EW4OKC]

маркировку микросхемы в студию тогда может и поможем

[Maddox]

маркировку микросхемы в студию тогда может и поможем

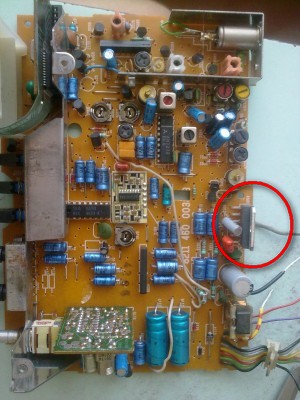

TDA2004

[Maddox]

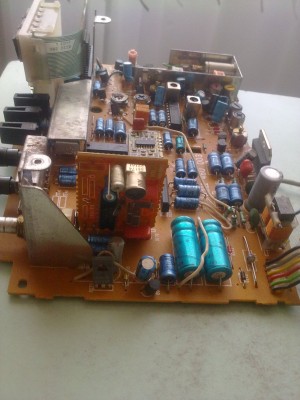

могу дать больше фото,если надо

[EW4OKC]

могу дать больше фото,если надо

так сам написал микросхему какая отвечает за звук ищи даташит и подключай в чем проблема
или вам носом тыкнуть надо ?

http://radiostroi.ru/index.php/uusilit/59-12wtusil.html

[ew4gt]

Простите ...А зачем?

[android]

Люди,люди, вы что творите? Человек еще плохо разбирается в электронике по-моему. а вы его сразу "мож носом тыкнуть"
Конечно на основе платы для магнитолы непросто новичку сделать усилок. Я бы пошел таким путем...выпаял УМЗЧ, вытравил бы платку для него. Если подключать к линейному выходу компа, то ничего больше не надо, громкость и эквалайзер в компе уже есть...

[EW4OKC]

Люди,люди, вы что творите? Человек еще плохо разбирается в электронике по-моему. а вы его сразу "мож носом тыкнуть"
Конечно на основе платы для магнитолы непросто новичку сделать усилок. Я бы пошел таким путем...выпаял УМЗЧ, вытравил бы платку для него. Если подключать к линейному выходу компа, то ничего больше не надо, громкость и эквалайзер в компе уже есть...

зачем травить и это будет все норм
1 5 6 нога звук а дальше по ссылке смотреть надо

[Maddox]

всем спасибо за ответы!!))

[android]

Не паникуйте.

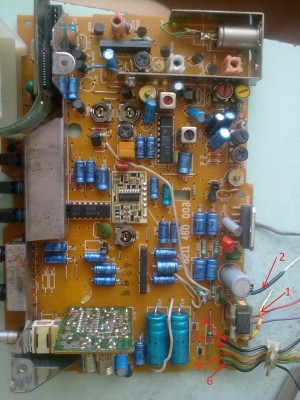

на рисунке помечено
1 питание+
2 питание -
3,4 первый динамик
5,6 второй динамик


Вход звука подавать на микросхему TDA2004 ножки 5 и 6 - первый канал, а 1 и 6 - второй канал. Ножка 6 в микросхеме МИНУС питания и сигнальная земля.

[android]

всем спасибо за ответы!!))

Просматривайте личные сообщения, если не трудно, я вам написал.

[Maddox]

всем спасибо за ответы!!))

Просматривайте личные сообщения, если не трудно, я вам написал.

ответил
