Решил обновить антенны 1978-1981гг.
Разобрал их на материалы, трубы отдельно, элементы отдельно.
Получил DUBUS 1/2017 со статьей YU7XL и начал с 144.
Использовал 2 траверсы Ø16мм длиной 3 метра (из двух частей) и третью длиной 1,5 метра между ними,
латунную трубку для вибратора - Ø10мм,
алюминиевые элементы для рефлектора и директоров D1-D6 —
Ø4мм.
Алюминиевые элементы для рефлектора и директоров D1-D6 пропустил через центры траверс, закрепил с помощью металлических втулок к траверсе. * все элементы заземлены в центре.
- YU7XL_2.png (11.69 КБ) 15368 просмотров

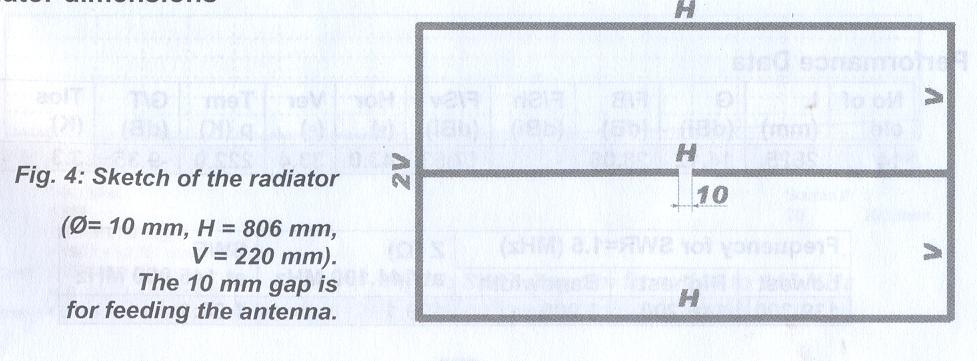

Вибратор сделал из латунной трубки Ø10мм. Н=806мм по центрам, V=220мм.
В центре поставил изолятор из оргстекла с отверстием Ø14мм под среднюю траверсу и разъем СР50-165ФВ.
Вибратор имеет сопротивление 200 Ом, поэтому сделал согласование при помощи U-колена.

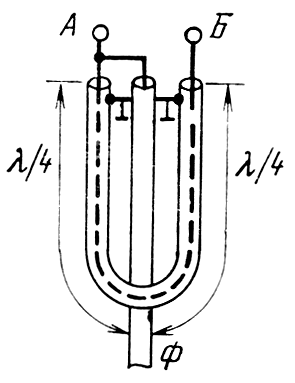

- u-koleno.png (19.44 КБ) 15368 просмотров
Кабель RG58C/U, 660мм плюс 20-30мм на разделку.
Сборка:
- все три траверсы закрепил к вертикальной секции мачты Ø40мм вблизи D3,
- продел изолятор вибратора через среднюю траверсу и скрепил его с концами верхней и нижней траверс. Под рукой оказалась пара крепежных узлов из пластика (избежал электрохимической коррозии при контакте латуни вибратора и алюминия траверсы), но можно с тем же успехом использовать металлические,
- зафиксировал вибратор и вставил все элементы,
- натянул капроновым шнуром все три траверсы до обеспечения размера ±655мм.
Свои размеры пересчитал под имеющиеся материалы:
Автор антенны — Slobodan Bukvic, YU7XL, привел параметры этой антенны X21410XL7Q в сравнении с другими в таблице:

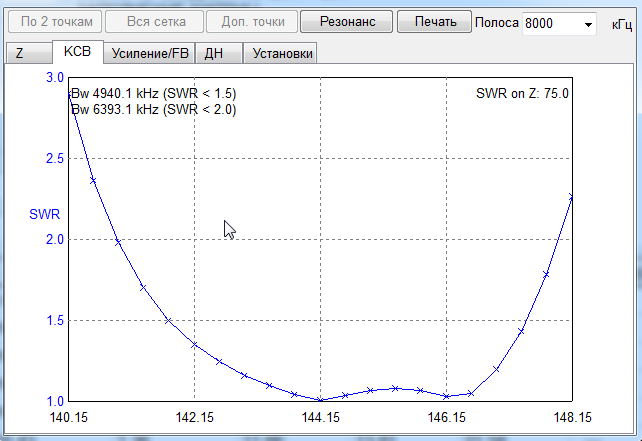

Усиление 11,97dBd (или 14,7dBi).
YU7XL-EU2AA.pdf
