Продам. цена например 40р. Писать в л.с.

Технические данные

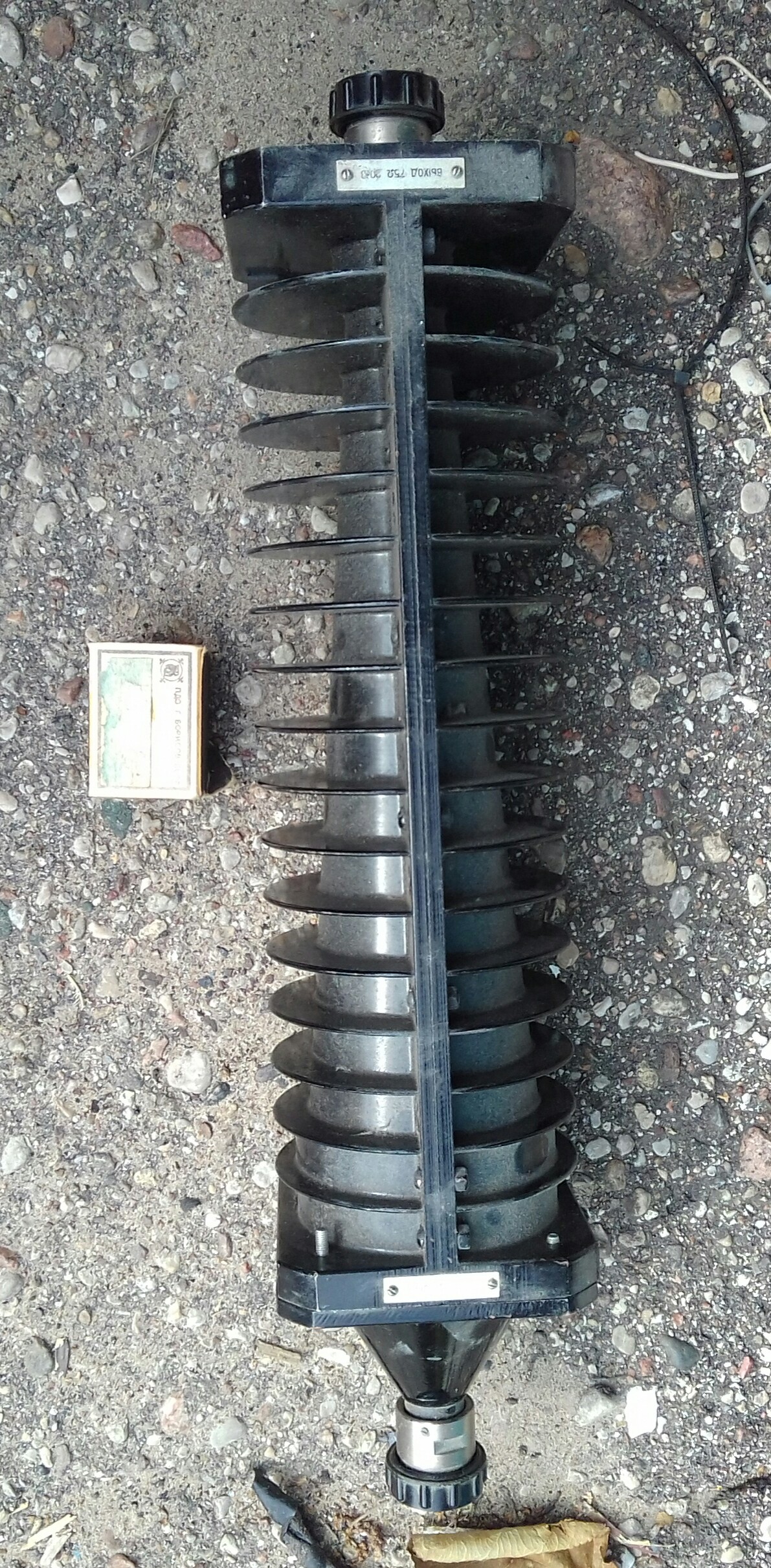

Номинальное значение волнового сопротив­ления нагрузки Э9-4А 75 Ом.
Нагрузка имеет присоединительные разъемы ти­па VIII («розетка») по ГОСТ 13317-80.
Диапазон частот нагрузки:
от 0 до 3000МГц при работе ее в качестве на­грузки;
от 0 до 1000МГц при работе ее в качестве фик­сированного аттенюатора.
Коэффициент стоячей волны по напряжению (КСВН) нагрузки не более:
со стороны входа
1,15 в диапазоне частот от 0 до 200МГц,
1,3 в диапазоне частот свыше 200 до 3000МГц
со стороны выхода
1,2 в диапазоне частот от 0 до 200МГц,
1,35 в диапазоне частот свыше 200МГц до 900МГц,
1,45 в диапазоне частот свыше 900МГц до 1000МГц,
Ослабление на выходе прибора Нагрузки коаксиальные Э9-4А 20±1дБ на частоте 400МГц. Изменение ослабления по диапа­зону не более 5 дБ.
Допустимая мощность рассеивания на входе нагрузки не более 100 Вт. Допускается кратковременная перегрузка о пре­делах норм для сопротивления МОУ-200-75Ом. Максимальное импульсное напряжение на входе нагрузки не более 3000 В.

Актуально
