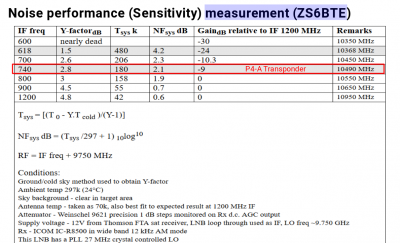

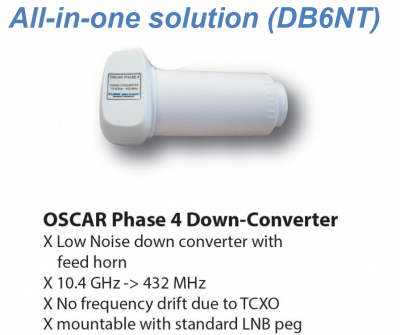

Поступили вопросы.
1 “после Вашей доработки моя LNB “сдохла” совсем!”

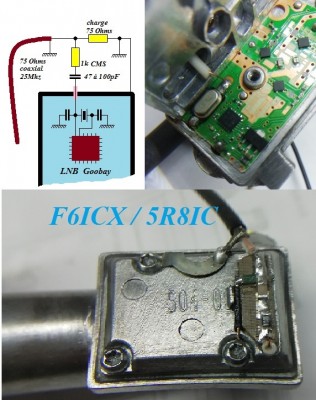

Нельзя оставлять вход 25МГц без нагрузки.

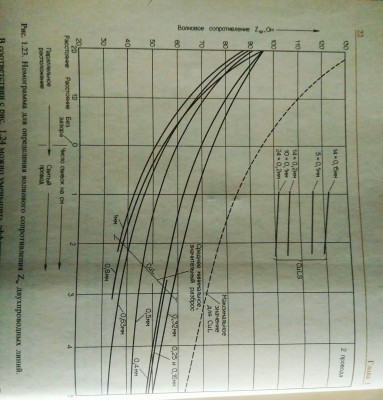

Либо кусок кабеля 50 Ом хотя бы 3 метра, либо навинтить нагрузку 50 Ом.

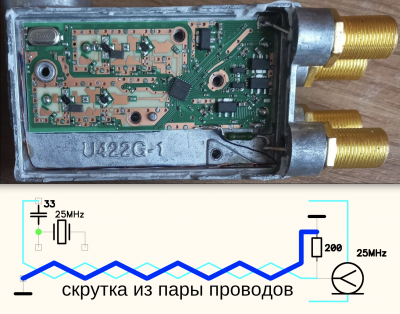

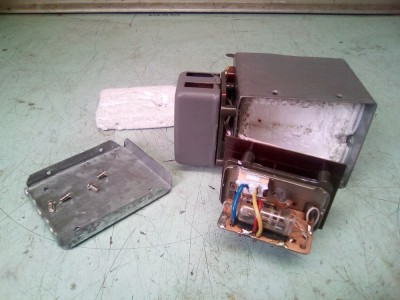

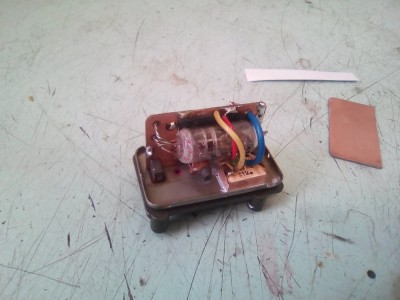

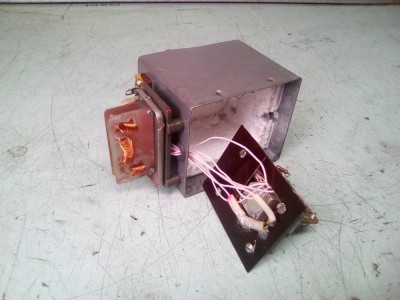

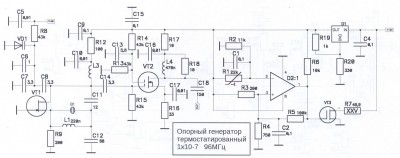

Внутренний резистор доработки всего 200 Ом, устойчивость внутреннего кварцевого генератора нарушается и его частота резко изменяется.
Конечно, могут быть и другие, более фатальные причины отказа LNB.

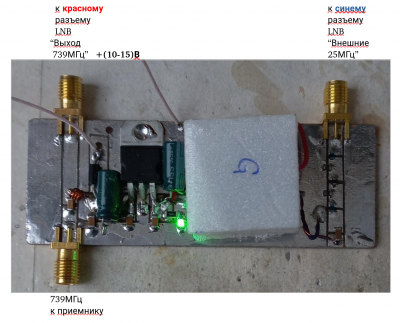

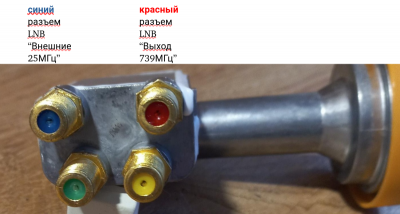

2 "Я перепутал разъемы и подал 25МГц на выход LNB, а напряжение с инжектора – на разъем 25МГц.
LNB замолчала. Что делать?”

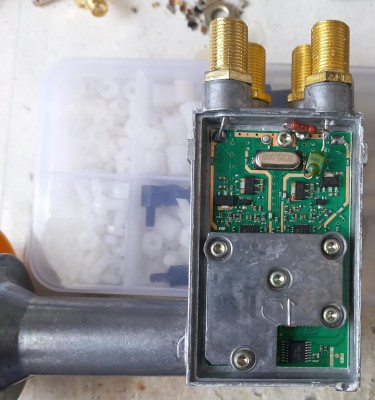

+12В попала на резистор МЛТ-0,125 номиналом 200 Ом,
через него пошел ток 12В/200 Ом=60 мА,
стала выделяться мощность 12В х 60 мА=0,72Вт. Мог и сгореть.
Генерация внутреннего кварцевого генератора может сорваться.
Нужно вскрыть, проверить и заменить резистор 200 Ом.
3 Часто пишут и спрашивают: “Где лучше всего резать головку?”
3.1 В конце цилиндрической части с заходом на конус +(2-3)мм .

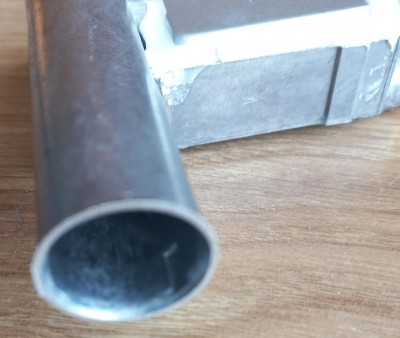

3.2 После среза видим, что внутренний диаметр тоже расширяется.
3.3 Это очень хорошо

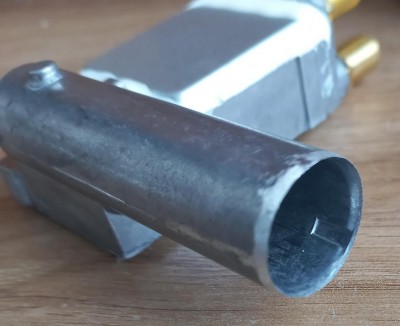

После наружной обпиловки край получается острый! Значит переход будет с малыми потерями.
Ступеньки удалось избежать. Это важно.
Спиливаем выступающую часть до диаметра трубы головки, а затем и меньше диаметра – примерно до Ø19,5мм , чтобы вставить в трубку облучателя с трением.
4 “У меня головка имеет диаметр в месте среза 20мм.
И трубка облучателя тоже имеет внутренний диаметр 20мм.
Как их состыковать?”
Пример. Измеряю наружный диаметр горловины LNB IT-4047 – 20,2мм.
Измеряю внутренний диаметр трубки патча – 20,1мм, он МЕНЬШЕ внешнего диаметра горловины головки.
Будем стыковать.

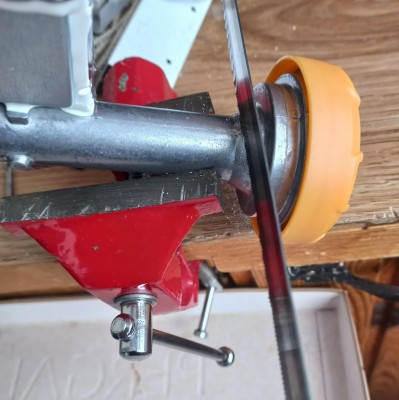

4.1 Режем раструб головки. Отщелкиваем пластиковые половинки, зажимаем в тиски раструбом вниз, чтобы опилки не попали внутрь.
Фото “среза”, “после среза” и “обпиловки” см. выше, в п.3

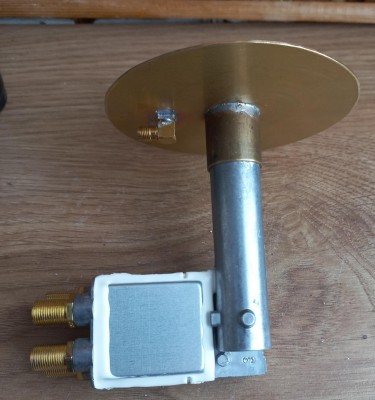

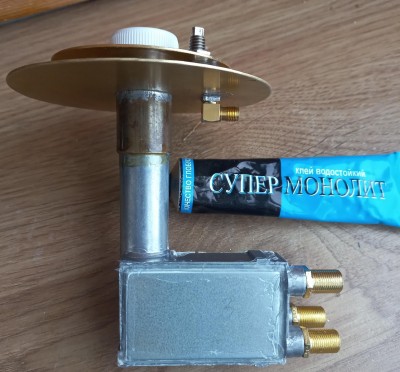

Вставляем срез головки в трубку облучателя.
Убеждаемся, что стык удерживается силами трения,
затем ставим стык на клей.

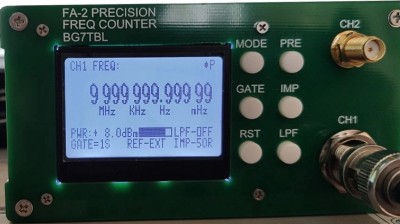

). При использовании SDR Console, поправка вводится в самой программе, аналогично и в HDSDR. При использовании в качестве ПЧ стандартного трансивера с конвертером, эта поправка может быть учтена при выборе частоты приема трансивера.
