Made in HOME ответ Ромасу LY3CU

[EW2CC]

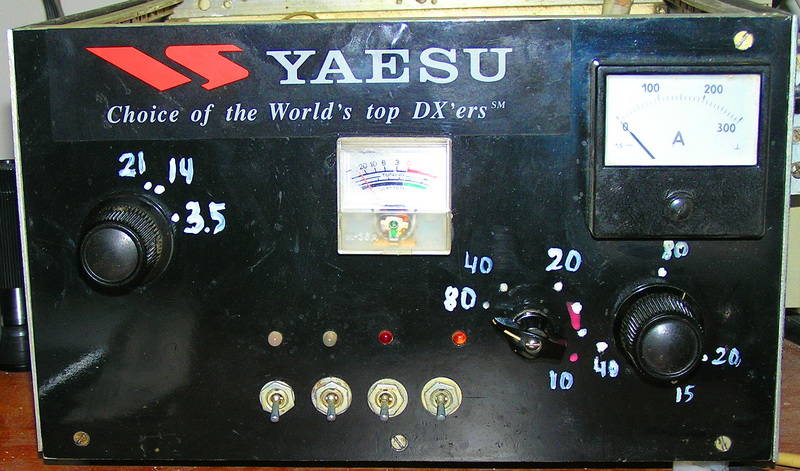

Усилитель на ГУ-74б исполнение EW8DD

[EW2CC]

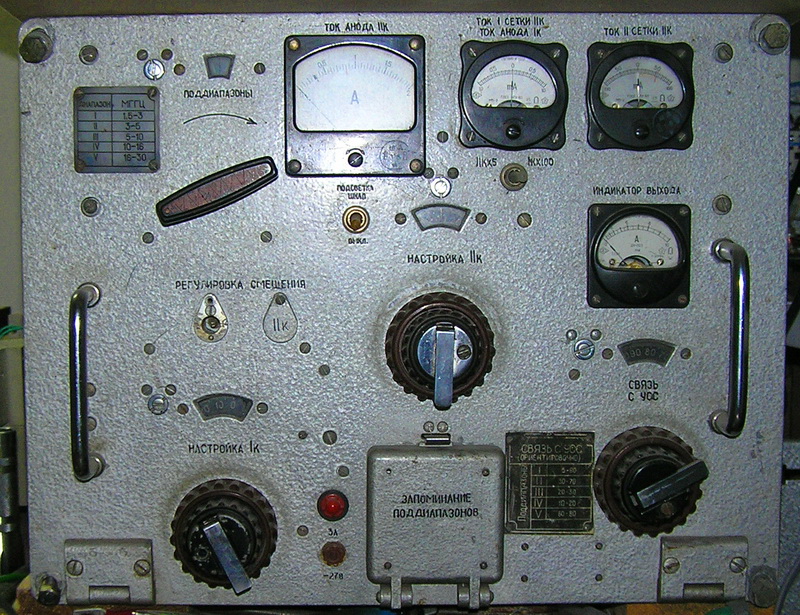

Усилитель на ГУ-43Б от Р-140

[EW2CC]

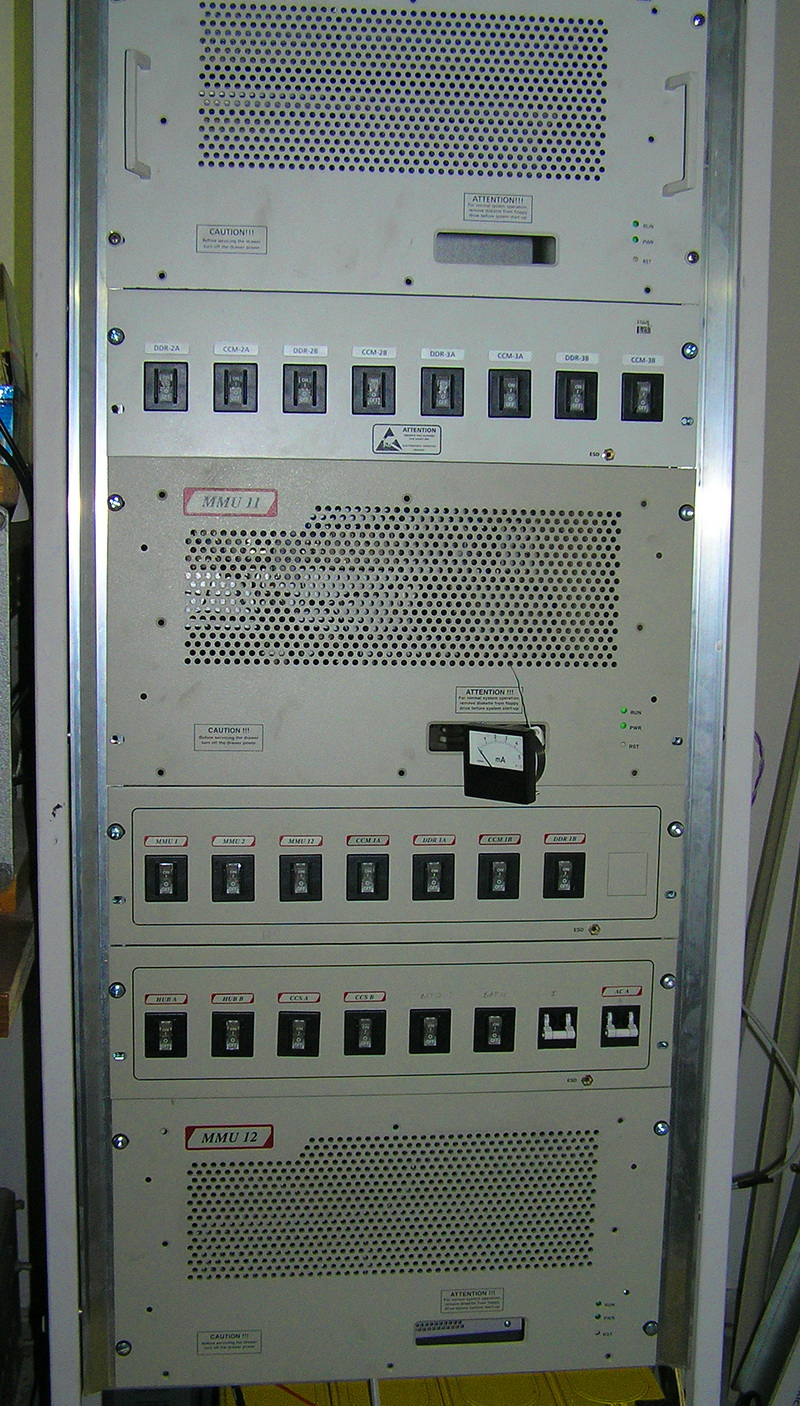

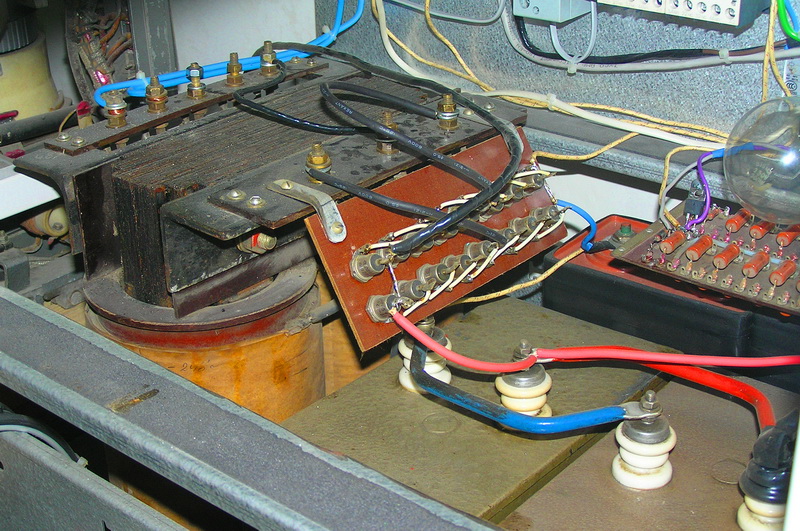

Универсальный блок питания для ламповых усилителей
в настоящий момент модернизируется (постоянно)

[EW2CC]

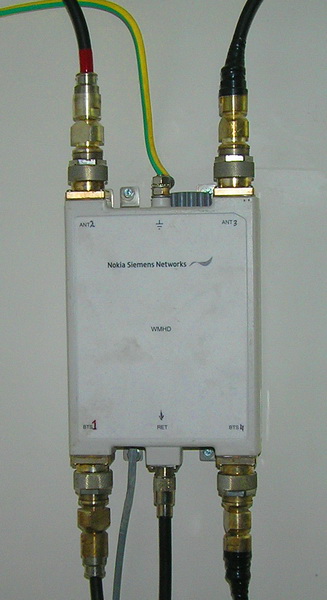

Антенный коммутатор

[EW2CC]

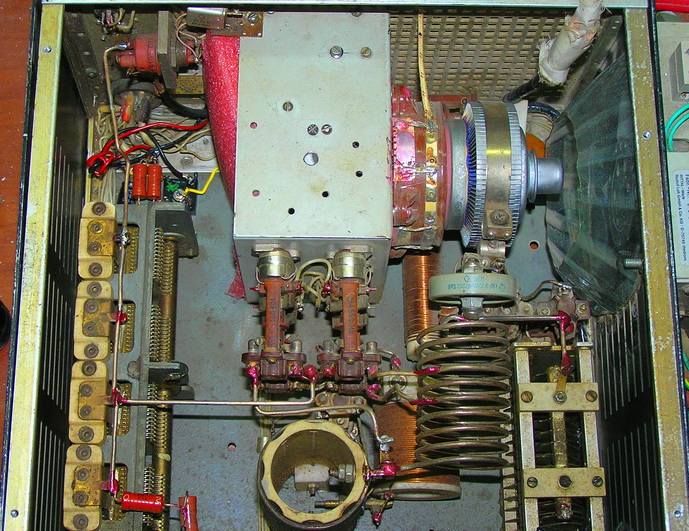

Антенный тюнер, заготовка.

[EW2CC]

Вот сегодня прикупил приборчик MS5308 это мостовой измеритель.
Предназначен для измерения индуктивностей от 1мкГн до 20КГн ; ёмкостей от 1пф до 20Мф; сопротивления
от 0,01ом до 200Мом; тангенс угла потерь, добротность, ESR, фаза, импеданс постоянному току
Меряет на частотах 100гц 120гц 1кгц 10кгц 100кгц
Есть оптический UART USB порт для связи с компом
Давно хотел что-то нормальное. Перемерял кучу кондёров, половину выбросил

[ew3abw]

Вот сегодня прикупил приборчик MS5308 это мостовой измеритель.
Предназначен для измерения Ls/Lp; Cs/Cp; Rs/Rp; D,Q,ESR, фаза, импеданс
Давно хотел что-то нормальное. Перемерял кучу кондёров, половину выбросил

Тоже имею такой прибор. Довольно неплохой.
Рекомендую к нему еще это http://www.aliexpress.com/item/Free-Shi ... 91542.html
после чего советский осциллограф полетит туда же куда и кондеры....

[EW2CC]

!
Да...... Что то наши мысли полностью схожи.
Так же на этот осцилограф смотрю и думаю брать

[ew3abw]

!
Да...... Что то наши мысли полностью схожи.
Так же на этот осцилограф смотрю и думаю брать

Я им пользуюсь уже почти 4 года. Отличная вещь, несмотря на то, что полностью китайская разработка. Кстати, RIGOL получили "добро" от AGILENT, а это о чем-то говорит...
И еще, не стоит переплачивать за модель 1102 (100Мгц), потому как они отличаются только прошивками, аппаратно 1052 работает до 100 Мгц - нужно всего лишь его перепрошить и у Вас будет осциллограф до 100 Мгц.
И еще про MS5308: после покупки очень желательно откалибровать. Вот инструкция:
1. Включаем прибор.
2. Спичкой или скрепкой нажимаем кнопку "Calibration" и удерживаем 2 секунды.
3. На дисплее должно отобразиться OPEn. Щупы должны быть разомкнуты.
4. Нажимаем кнопку "Calibration".
5. На дисплее начинается отсчет периода калибровки с разомкнутыми щупами. Если калибровка прошла успешно на дисплее будет написано "PASS".
6. Замыкаем щупы.
7. Нажимаем кнопку "Calibration".
8. На дисплее должно отобразиться Srt.
9. Нажимаем кнопку "Calibration".
10. На дисплее начинается отсчет периода калибровки с замкнутыми щупами. Если калибровка прошла успешно на дисплее будет написано "PASS".
11. Нажимаем кнопку "Calibration" для выхода из режима калибровки

[EW2CC]

Калибровать желательно каждый раз, когда щупы меняеш.
И желательно блоком питания не пользоваться, плохой он там.
Ток потребления от батареек 17 мА, думаю на долго хватит одного комплекта.

[ew3abw]

Калибровать желательно каждый раз, когда щупы меняеш.
И желательно блоком питания не пользоваться, плохой он там.

Все верно - БП ужасный.

[EW6FS]

Добрый вечер!
Сделал к прибору MS5308 плату для измерения smd элементов и индуктивности. Легко измерял от 1.2nHn (кусочек провода длиной 10мм )! На фото хорошо все видно...
73! Антон

[EW6FS]

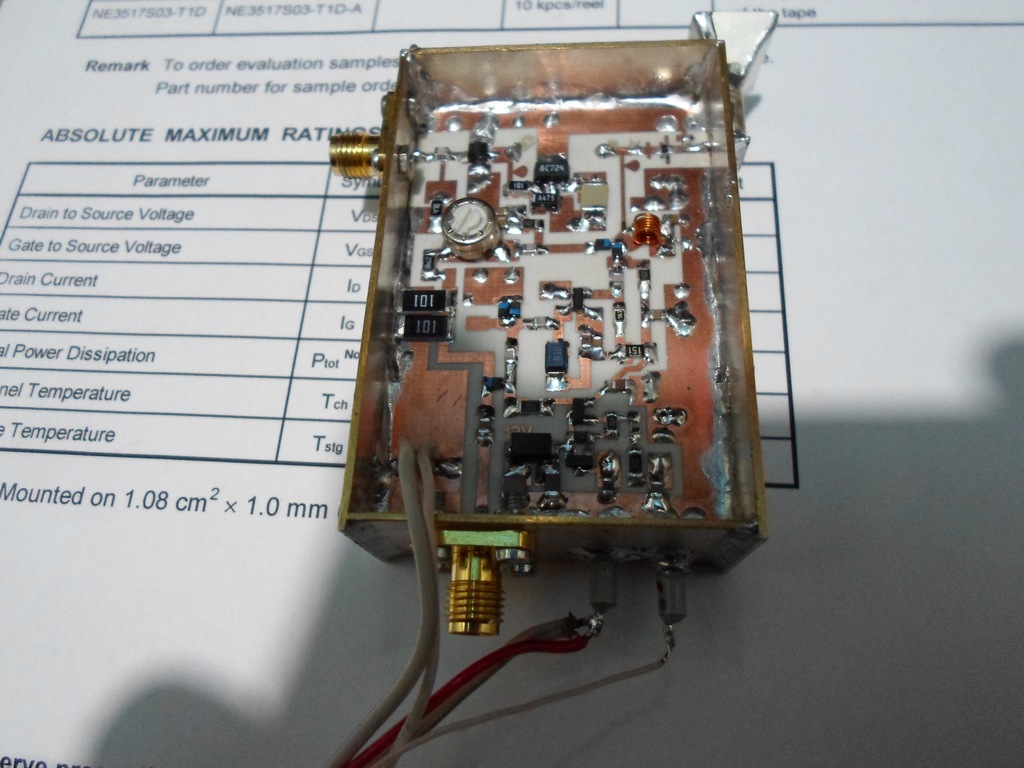

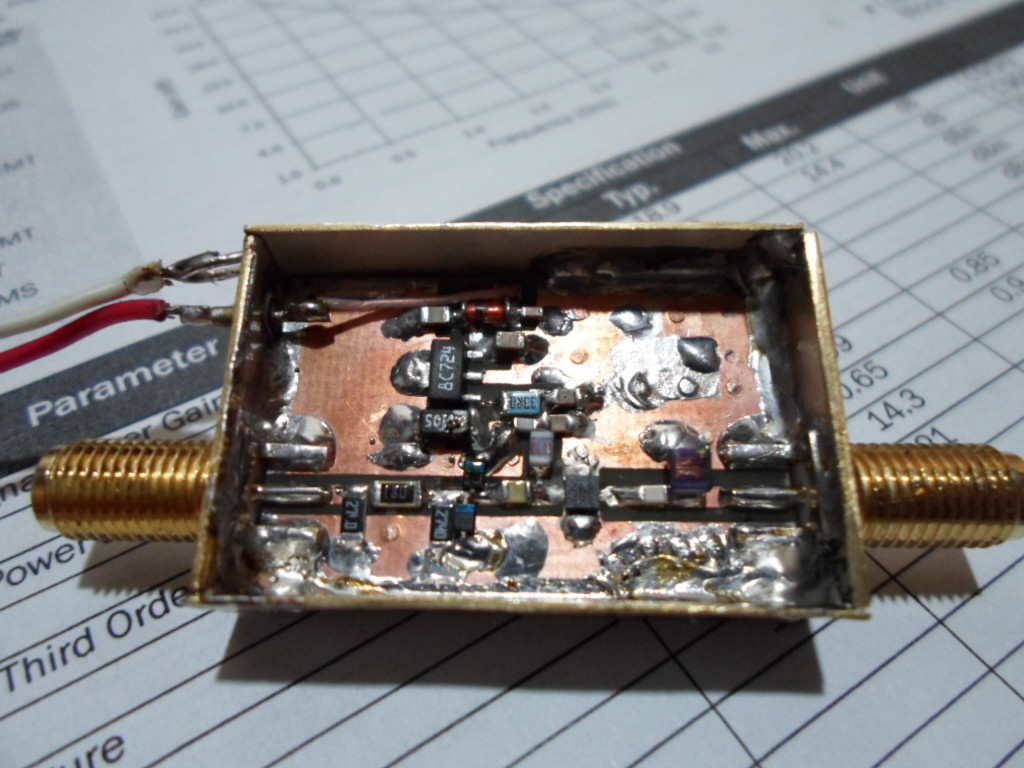

Ответ Ромасу LY3CU на СВЧ
73! Антон

[eu1af]

Тоже имею такой прибор. Довольно неплохой.
Рекомендую к нему еще это http://www.aliexpress.com/item/Free-Shi ... 91542.html
после чего советский осциллограф полетит туда же куда и кондеры....

а растаможка сколько потянет?

[EW2CC]

а растаможка сколько потянет?

Уже можно и без растоможки, прямо из РФ

TO EW6FS :
Антон привет !

А я вот тот белый тазик, что на первой фотке выбросил, коробку всю разобрал на винтики, очень много их там, платку на газовой плите распоял. А что такие тазики мона к нашим делам приспособить ?????
У меня ещё есть такие 0,3 0,6 1,2 тока частоты не наши 7, 18, 32 Ггц

[EW2CC]

блин а ето реально ???

Ромас, это вполне реально, видел в работе, почти такое исполнение

[eu1ww]

Чорошо бы еще найти схему этого чуда.
