гарнитуры и кабеля к радиостанциям

[eu4btc]

взято с сайта http://homepage.ntlworld.com/rg4wpw/date.html

[EU4RK]

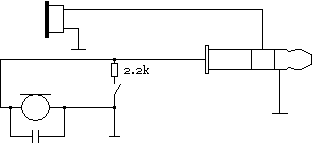

По просьбе Oazis и 515 прозвонил схему гарнитурки PMR с разъемом miniJack 2.5, мож еще кому пригодится.


Гусары, молчать!!! Рисую как умею :D

[EW6O]

ПО ПРОСЬБЕ ШТАНДАРТЕНФЮРРЕРА
ОСТАВЛЯЮ БЕЗ КОМЕНТАРИЕВ
НО ОЧЕНЬ ХОЧЕТСЯ...

ДА К КАЧЕСТВУ РИСУНКА ПРИТЕНЗИЙ НЕТ - ДЕЛО В ДРУГОМ...

[EU4RK]

...ДЕЛО В ДРУГОМ...

Так, поясню. Это - разъем, ну не знаю как его нарисовать, я не виноват что он выглядит как вакуумный удлинитель известного предмета :oops:

[EW6O]

По просьбе Oazis и 515 прозвонил схему гарнитурки PMR с разъемом miniJack 2.5, мож еще кому пригодится.


Гусары, молчать!!! Рисую как умею :D

ХОРОШО ТЫ РИСУЕШ ,ВАЖНО ,ЧТО БЫ ПРАВИЛЬНО !!!...

[EW4DX]

ХОРОШО ТЫ РИСУЕШ ,ВАЖНО ,ЧТО БЫ ПРАВИЛЬНО !!!...

Саша, ты, наверное, знаешь то, что нам неведомо... :) Раз это так, не был ли бы так любезен не разводить флейм на 20 страниц, а четко и однозначно указать в первом своем сообщении на присущие рисунку ошибки и недостатки? ;)

[EW6O]

ДА БЕЗ ПРОБЛЕМ ,ПРОСТО ПРОСИЛИ НЕ КОМЕНТИРОВАТЬ - ЖДУ РАЗРЕШЕННИЯ ...

ХОРОШО ТЫ РИСУЕШ ,ВАЖНО ,ЧТО БЫ ПРАВИЛЬНО !!!...

Саша, ты, наверное, знаешь то, что нам неведомо... :) Раз это так, не был ли бы так любезен не разводить флейм на 20 страниц, а четко и однозначно указать в первом своем сообщении на присущие рисунку ошибки и недостатки? ;)[/quote
1. НАДО ПОСМОТРЕТЬ КУДА ПОДКЛЮЧЕН КОРПУС НА РИСУНКЕ КАК ТО СТРЁМНО ВЫГЛЯДИТ ...
2. СИГНАЛЬНЫЙ ПРОВОДОК ТОЖ ПОД БОЛЬШИМ СОМНЕННИЕМ

[EW6O]

МОЖЕТ БЫТЬ Я КАК ТО НЕ ТАК ПОНИМАЮ ЭТОТ РИСУНОК ???
НУ ТОГДА ПРОШУ ПРОЩЕННИЯ ,- ВСЕМ СВОЙСТВЕННО ОШИБАТЬСЯ
НО МНЕ КАЖЕТСЯ НЕ ВСЁ ТАМ ПРАВИЛЬНО - ЭТО МОЁ МНЕННИЕ ,ГОТОВ ПОСПОРИТЬ
НО ПРОСИЛИ НЕ КОМЕНТИРОВАТЬ - ВОЗМОЖНО В ЭТОМ И ЕСТЬ ПРИКОЛ
КОТОРОГО Я НЕ ПОНЯЛ ... ВИДИМО СТАРЕЮ...

[EW6O]

ВОТ ВПОЛНЕ СЕРЬЁЗНО ГОВОРЮ НЕ ПОНИМАЮ КУДА ПОДКЛЮЧЕН ПРОВОД ОТ МИКРОФОНА И РЕЗАКА 2.2 кОМ ??? НУ ПРОСТИТЕ ЕСЛИ Я НЕ ПРАВ ...

[eu4ag]

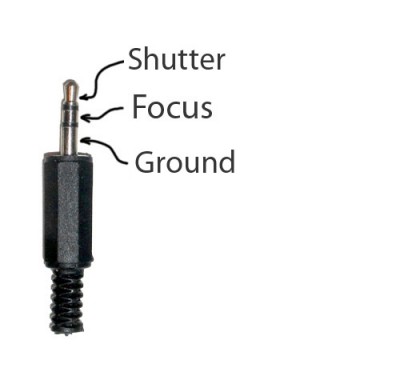

Если разъем типа такого, то есть у контактов названия, чтоб не путаться :roll:

[EW6O]

Если разъем типа такого, то есть у контактов названия, чтоб не путаться :roll:

НУ ДА С ЭТИМ РИСУНКОМ НЕ ПОСПОРИШ ! МОЖЕТ В ТОМ Я НЕ ТАК ЧТО ТО ПОНЯЛ???
НО МНЕ КАЖЕТСЯ ТАМ ВСЁ НАОБОРОТ ...

[EU4RK]

сам удивляюсь, но схема у меня именно такая. проверял два раза, щас пойду еще раз гляну на трезвую голову.
глянул. все именно так каК на рисунке. провод без изоляции в виде экрана подключен к самому первому контакту.
наверное всех смутил значок массы, не проблемА просто соединить их прямыми отрезками, схема от этого не изменится. принятие массы относительно.

[EW6O]

О , ВОТ ОНА ГДЕ САБАКА ЗАРЫЛАСЬ...
Я ВИДИМО НЕ УЧЁЛ ПРАЗДНИЧНОЕ НАСТРОЕННИЕ И ТРЕЗВОСТЬ ГОЛОВЫ ...

[EW6O]
