Геостационарный спутник Es'Hail 2

[EW4DX]

13 ноября в 01:30 GMT на площадке LC-39A стартового комплекса, расположенного на территории космического центра Кеннеди, компания SpaceX протестировала 9 ракетных двигателей первой ступени ракеты-носителя Falcon 9, которые были включены на несколько секунд. Тем самым был сделан очередной шаг к запуску на геостационарную орбиту спутника Es'Hail 2, принадлежащего Катару. Данная "птичка", помимо телевизионного и радиокоммуникационного оборудования, несет на своем борту два радиолюбительских транспондера (2,4 ГГц вверх, 10 ГГц вниз). Запуск планируется во время стартового окна (20:46 UTC - 22:29 UTC 15 ноября). Примерная зона охвата спутником показана на картинке.

[EW4DX]

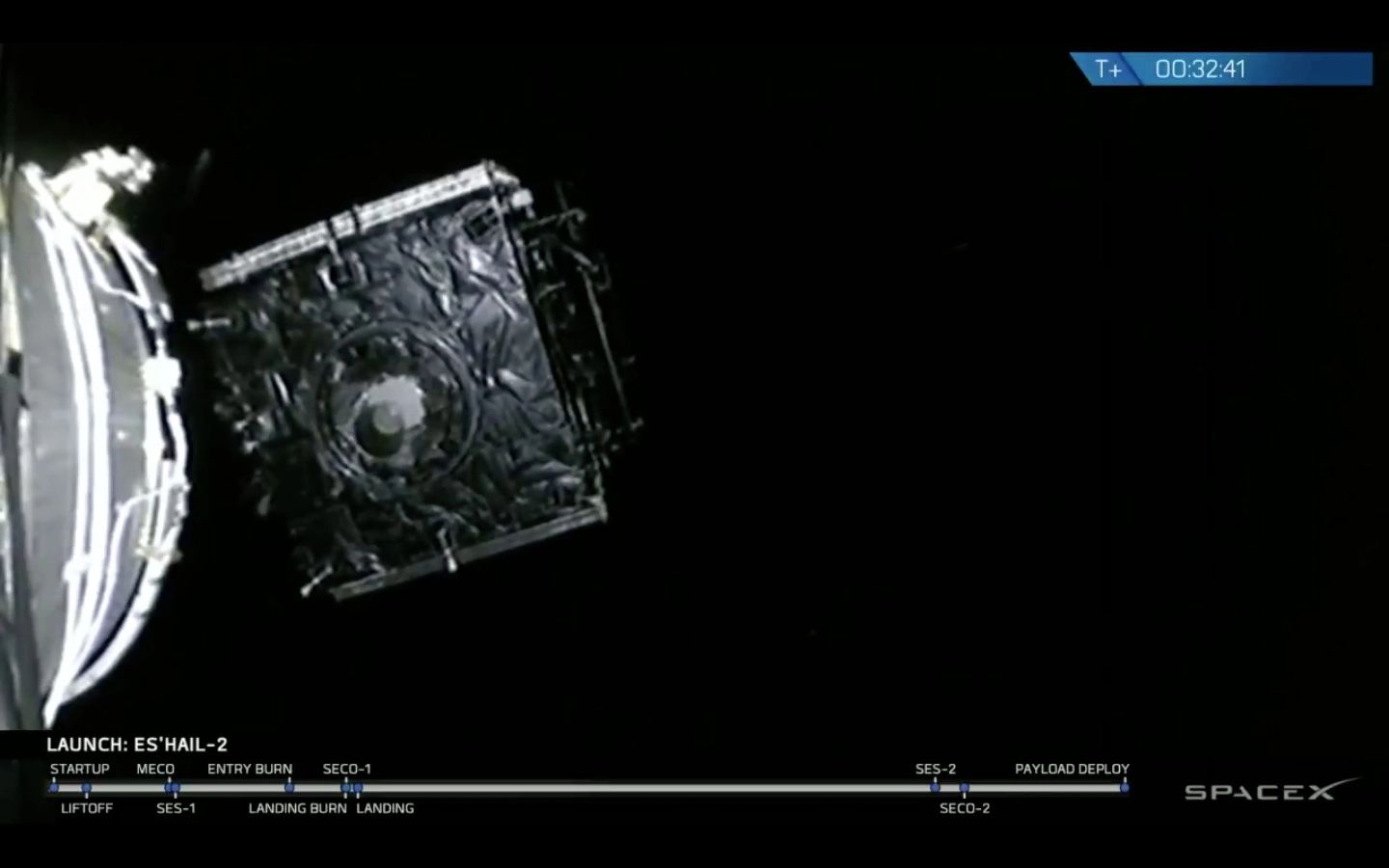

Запуск и отделение прошли успешно. Наземными контрольными пунктами приняты первые сигналы со спутника, подтверждающие его включение.

[EW4DX]

TLE на текущий момент:

ES'HAIL 2
1 43700U 18090A 18319.95140571 -.00000497 00000-0 00000+0 0 9996
2 43700 25.0155 199.6281 7401796 178.1843 52.4356 2.15442580 02

[EW1LN]

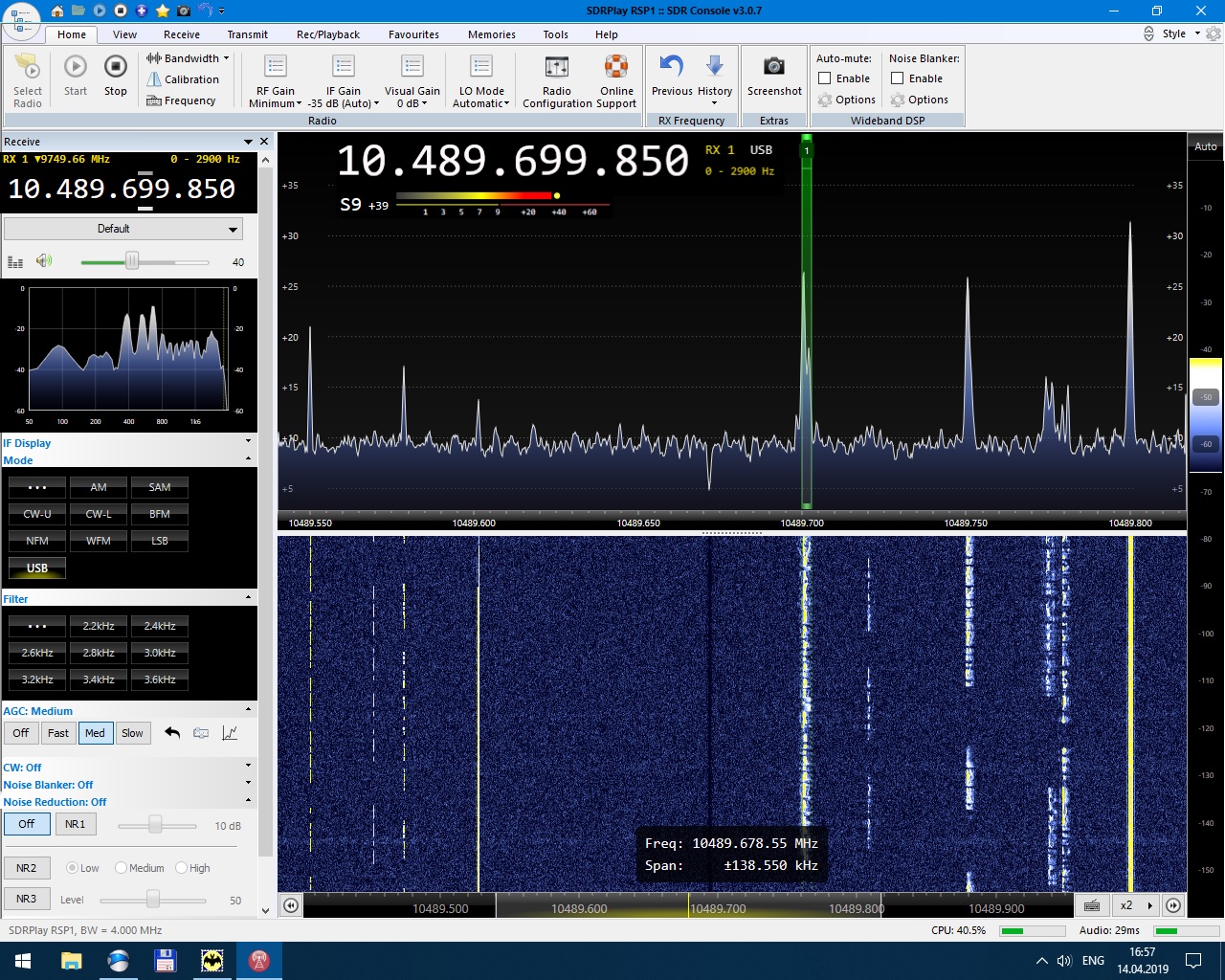

28 апреля узнал про это, 1 мая начал принимать, ничего сложного...

[EW1LN]

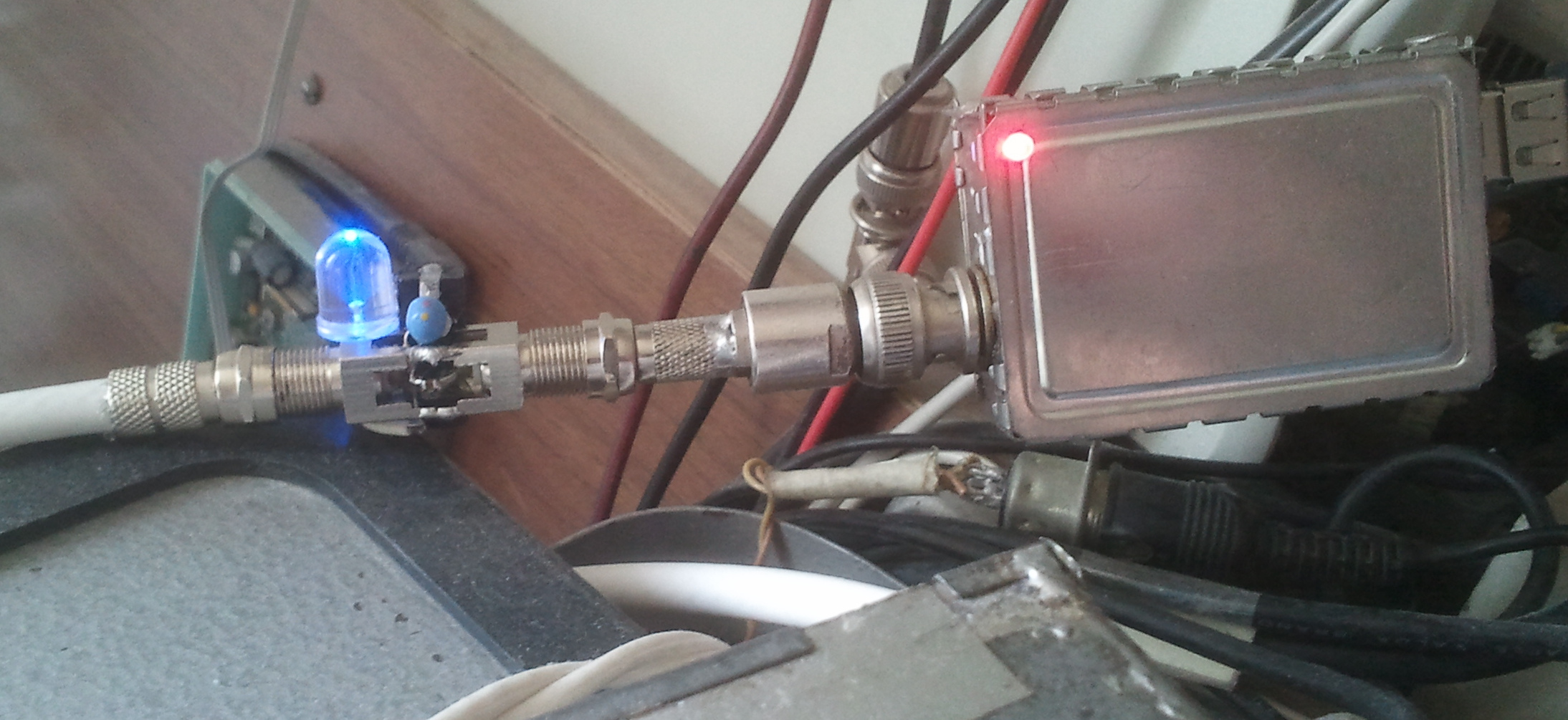

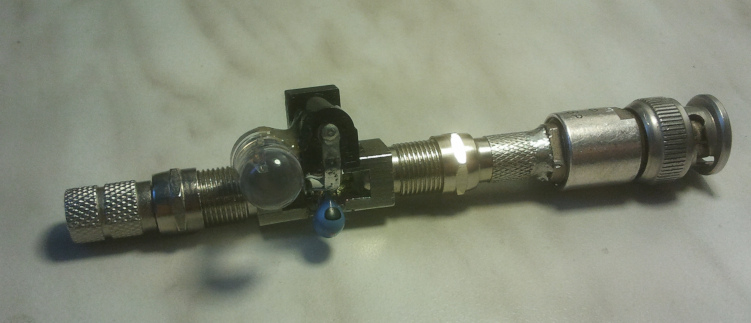

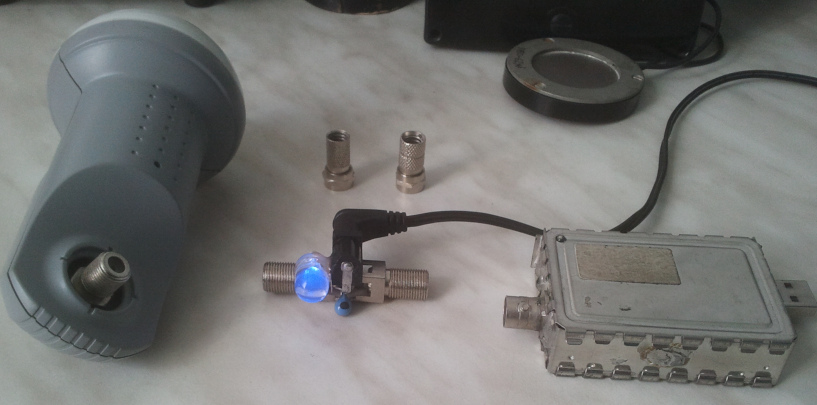

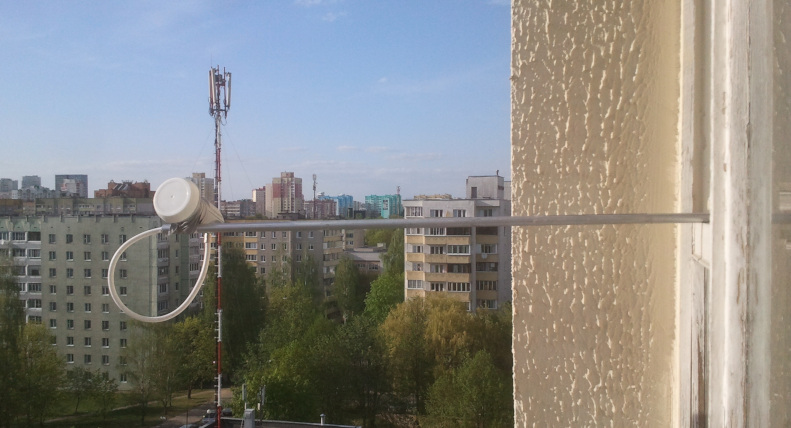

результаты сложнейших операций с паяльником и изолентой.
Сигнал настолько сильный, что хватает маленькой дырочки в волновод LNB.
Далее можно лепить рефлекторы и др. СВЧ девайсы. Благо есть источник вдохновения на 26 градусов позиции,
элевация 28.45 градуса, азимут 182.05 градуса, по данным gpredict и KO33RV моего QTH.
Но, как показала практика, вращая по вертикали плюс-минус лапоть, и в небольших пределах по горизонтали (не позволяет форточка), это не
лазерная точность, попадёте, не мальчики

TNX for морально-аппаратную поддержку EW1ABL EU1SW

PS Голова с уровнем шума 0.4 dB. Берите с PLL и с меньшим уровнем шума. Что была в наличии, с тем и проведена лабораторная работа :)

[EW6BN]

28 апреля узнал про это, 1 мая начал принимать, ничего сложного...

ЗДР!
Да, действительно сигнал со спутника очень мощный, что позволяет принимать прямо на LNB,
на практике обычно хотя бы зеркало 60 см.

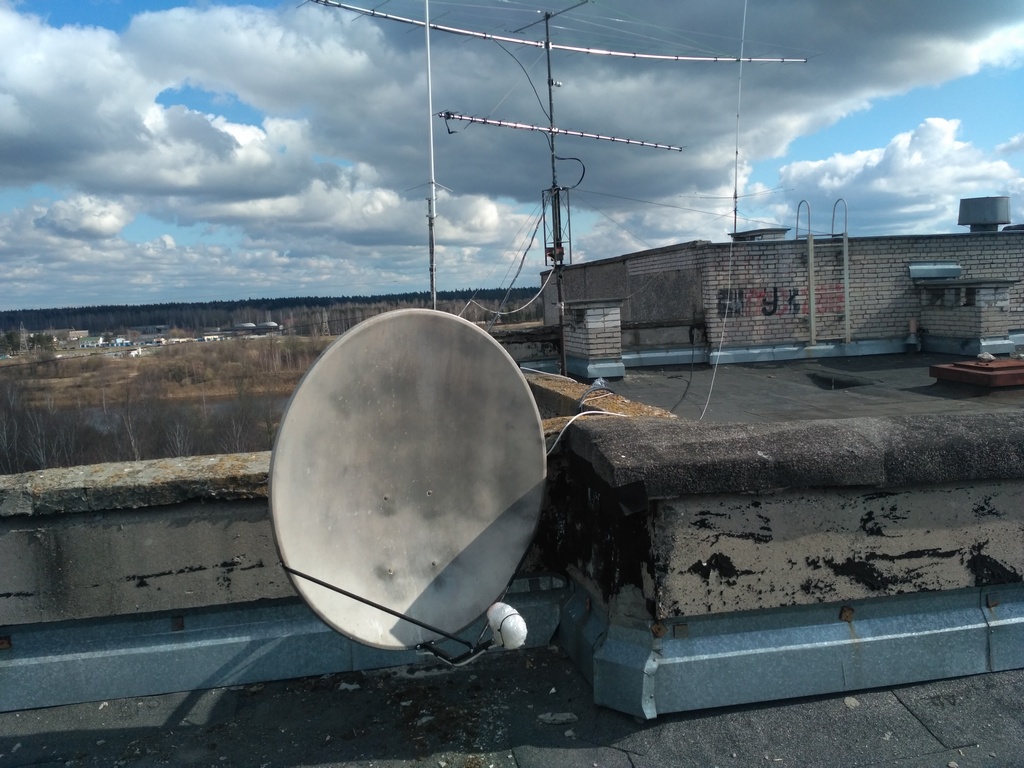

Я поставил офсетку Супрал 90см (TNX EW6BZ!!!) + популярный PLL LNB Strong L739 (c Али), который позволяет совсем без переделок вполне сносно принимать (имеется ввиду стабильность частоты), далее частоты 739 +- МГц (10489 - 9750 = 739) принимаем на SDR dongle (желательно с 1PPM, иначе будет плыть совсем сильно).
Из наших работают EW6FS, EU2AA.

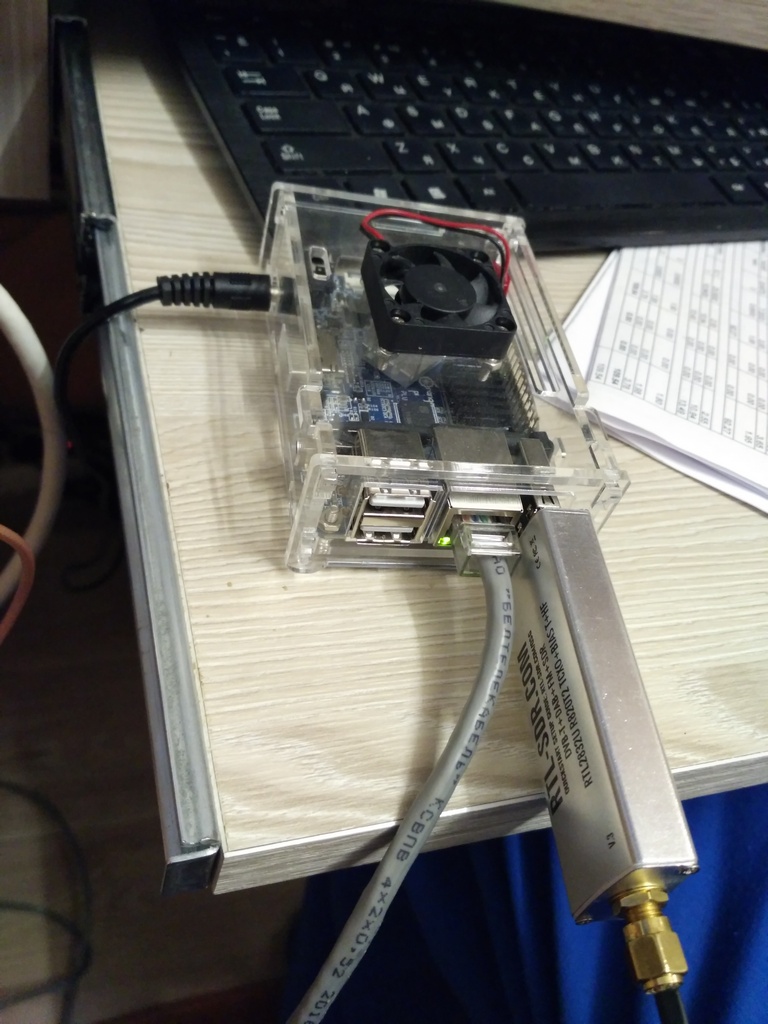

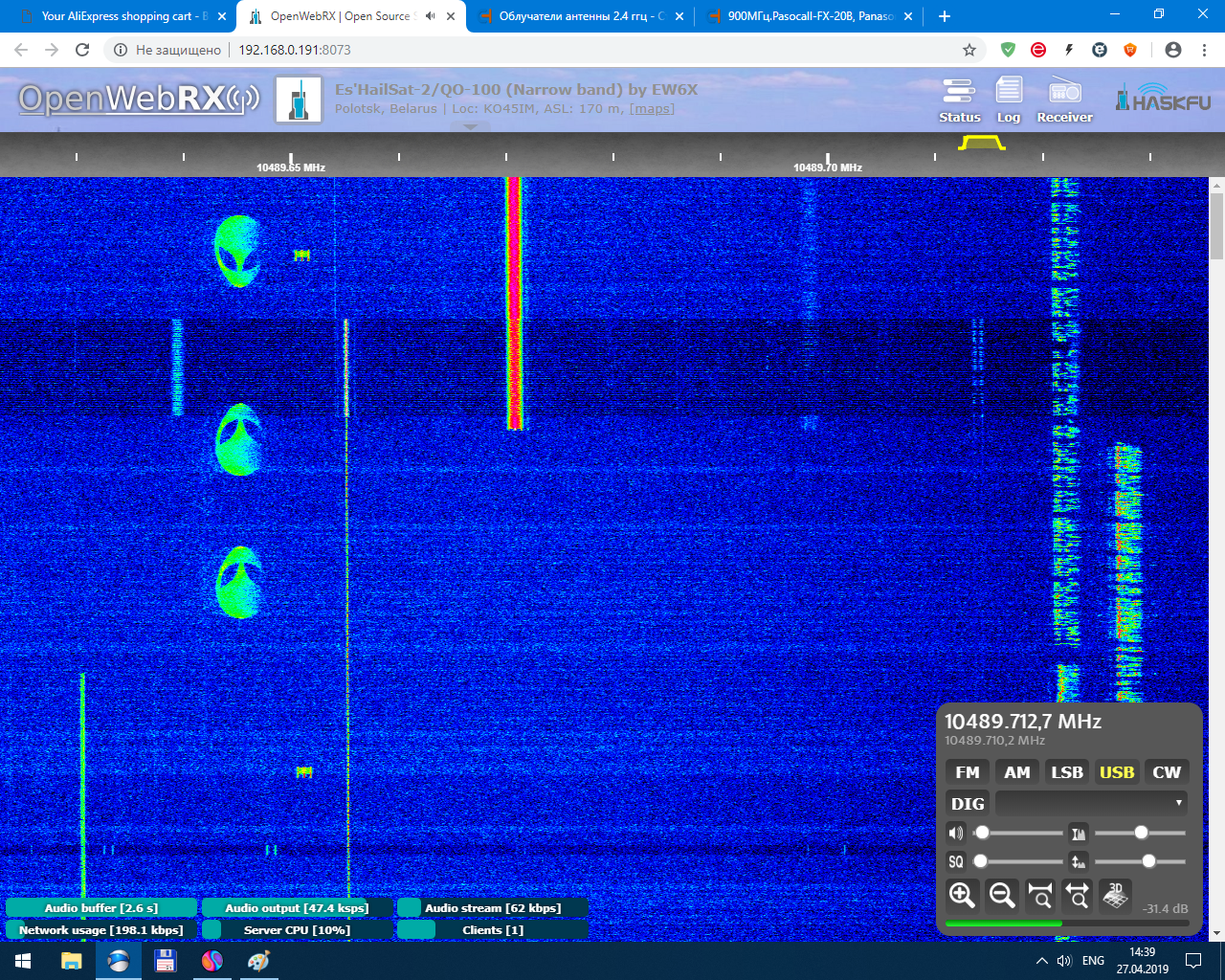

Как продолжение изысканий на microPC Orange Pi PC Plus (аналог Raspberry) в связке с донглом поднял OpenWebRx по адресу http://ew6bn.dlinkddns.com:8073/, работает практически постоянно, можно зайти послушать, даже с мобилки работает.
Активно работают DL, F, PA, EA, G, IK, причём не только CW и SSB а и SSTV, FT8, Hell и т.д.

73!

[EU2AA]

использую аппаратуру: https://observablehq.com/collection/@eu2aa/phase-4

[EW1LN]

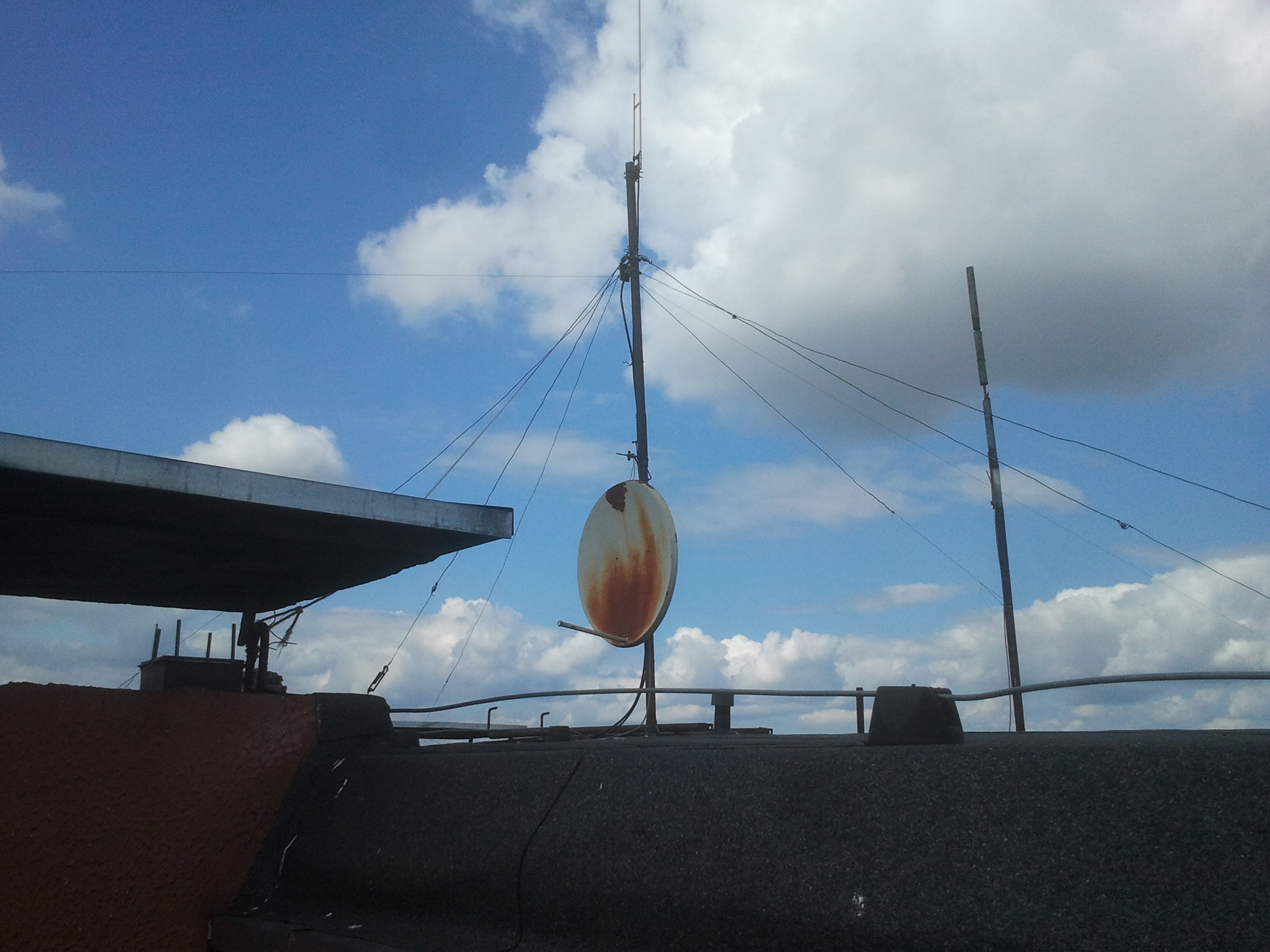

в перспективе трансвертер с LNB на 28 и как не хотел, но антенна на крыше (ну нет у меня балкона на юг)
Интегральный кольцевой смеситель есть, слепить PLL и ФНЧ на 28, чтобы слушать спутник без компьютеров и других апельсинов и малинок на северной окраине поляны....

to EU2AA - на просторах нета читал статейку про передающую антенну на 2.4, куда в трубу суётся LNB, только ничего не понял из конструктива, т.к. там 2 диска и почему круговая получается. Это так, туплю из=за недостатка образования.

Взял на пробу LNB на 0.5 дБ, сравню с предыдущей, 0.1дБ с PLL где-то между Китаем и нами, там будет интереснее....

[EU2AA]

HS10KING/mm на 10489.709МГц SSB с авианосца, идет коронация короля Таиланда.

[EU2AA]

to EU2AA - на просторах нета читал статейку про передающую антенну на 2.4, куда в трубу суётся LNB, только ничего не понял из конструктива

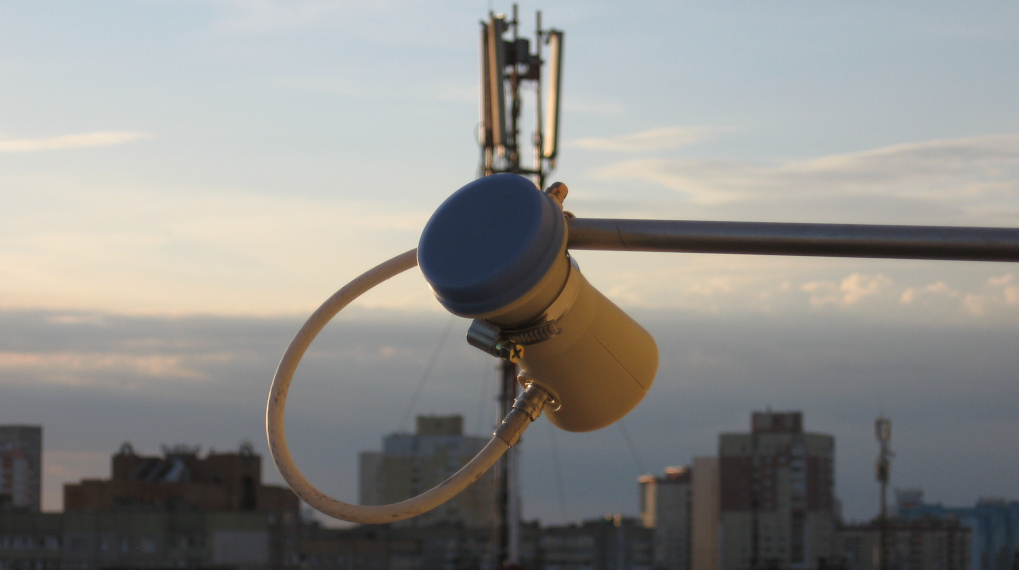

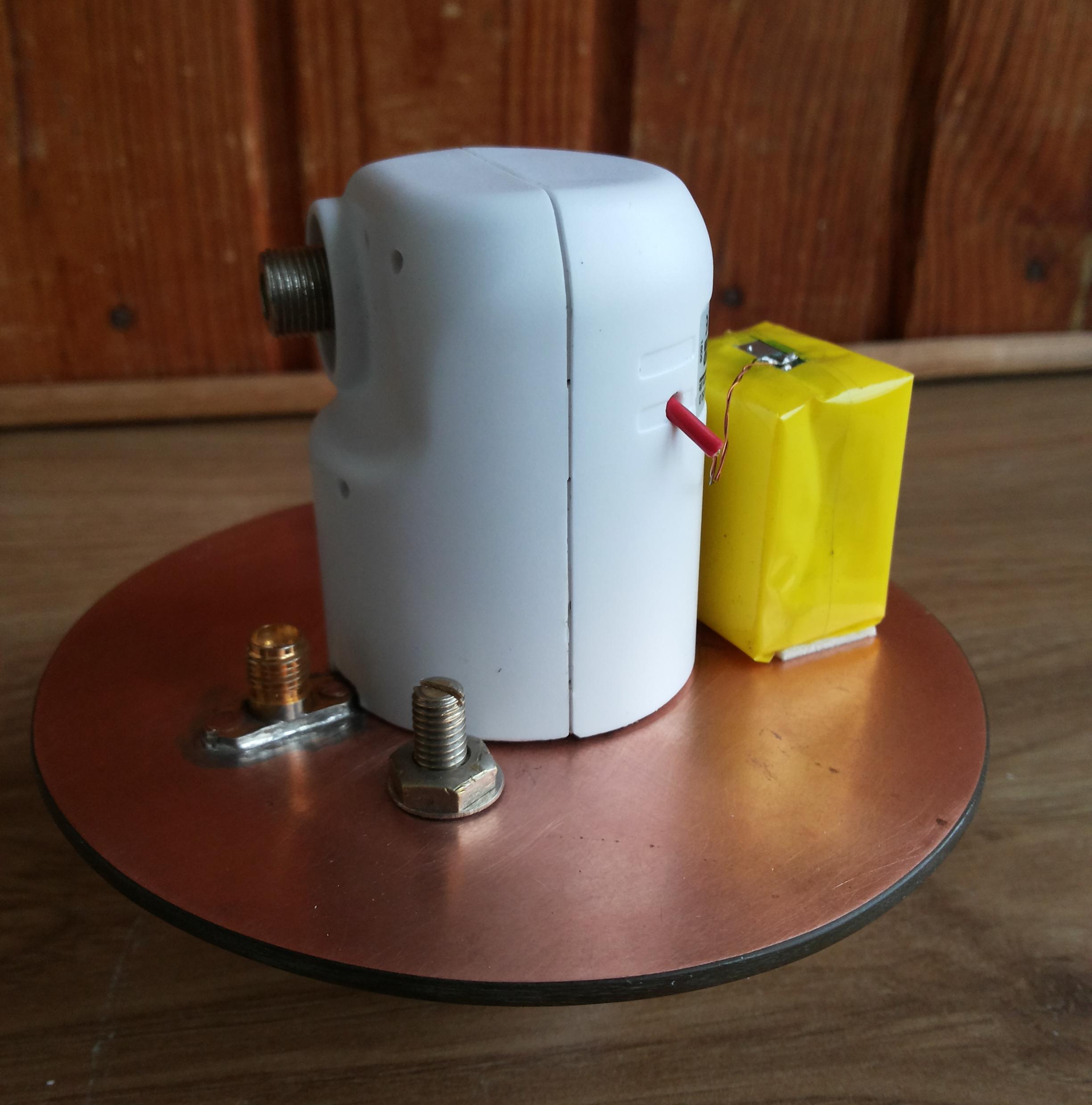

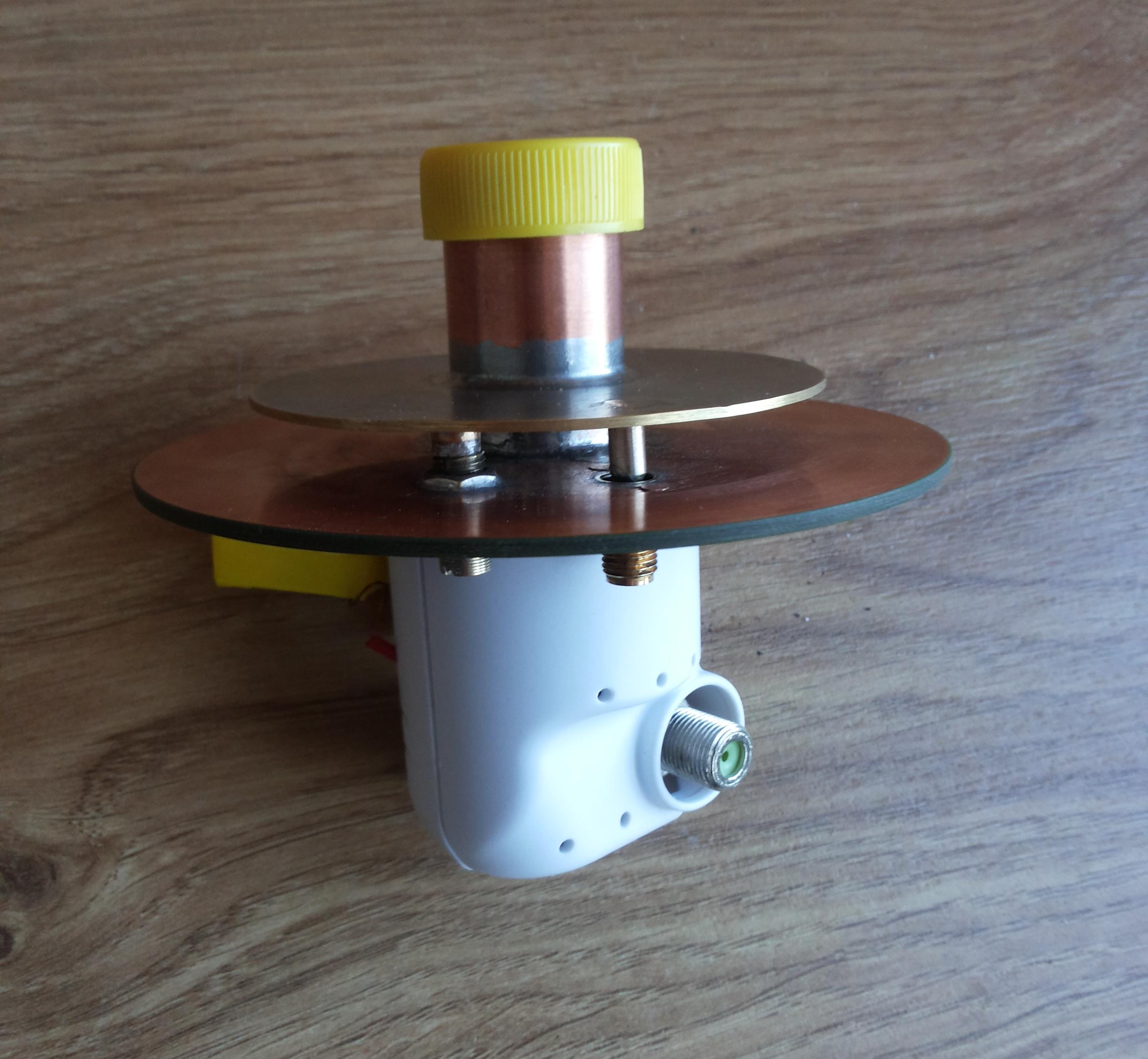

Антенна - два элемента, рефлектор Ø100мм - некритичный размер и вибратор Ø71мм.
Запитка вибратора через SMA, в этом случае получится обычная линейная поляризация.
Но если в рефлектор на 18мм в сторонке завинтить болт, поближе в плоскости вибратора, то поляризация закручивается.

На картинке видно взаимное расположение разъема и болта М5 или М6, неважно.

Здесь эскизы деталей и пошаговая инструкция https://observablehq.com/@eu2aa/untitled

[EU2AA]

HS10KING/mm проходит на 59, SSB и телеграфом 599.
К вечеру появляются EA8CXN, 4O6AH, PY-ков много разных
Вот сработал с Вадимом R0AU, Красноярск - у него уже предельная дальность
*записи веду в аппаратном журнале https://observablehq.com/@eu2aa/log-book

[EW1LN]

как оказалось, народ не в курсе, как с LNB работать.

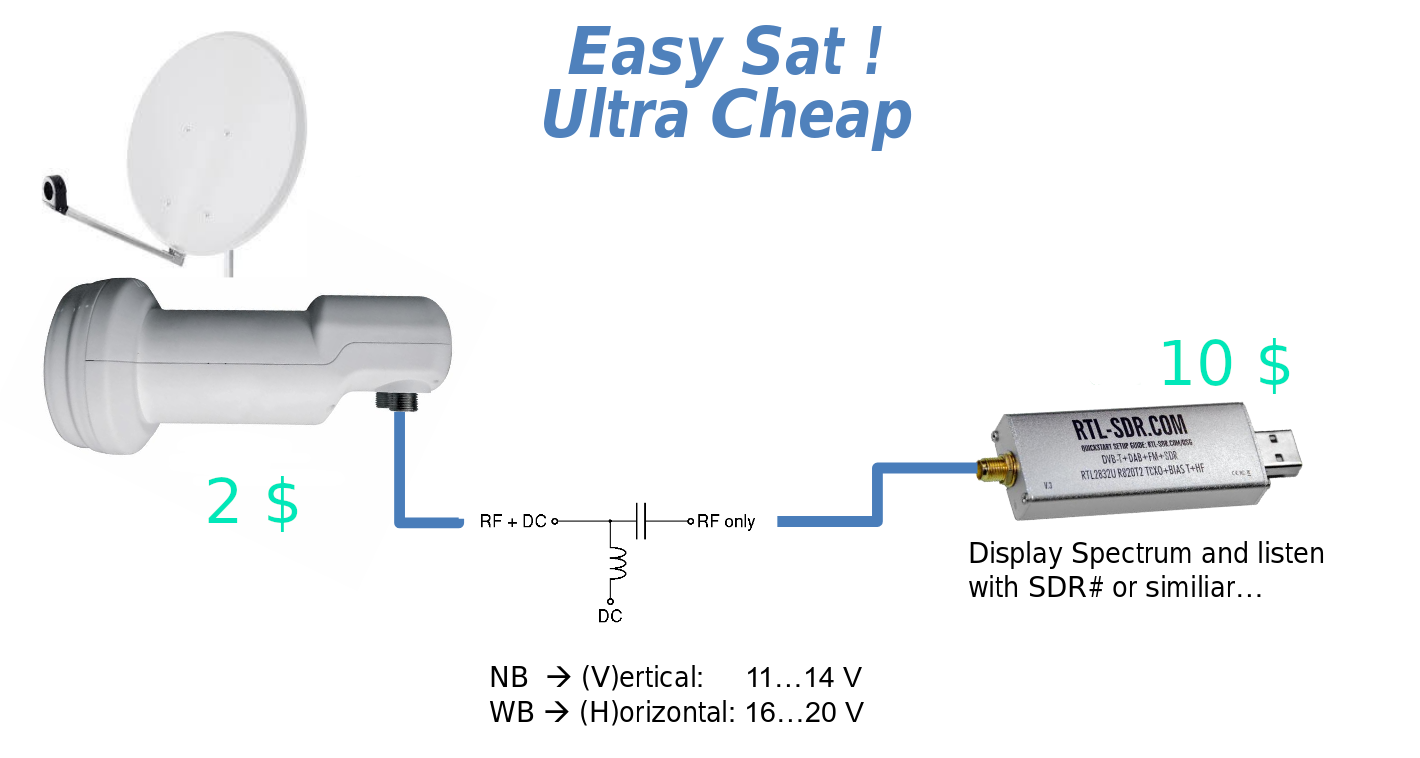

Прилагаю схему с сайта https://amsat-dl.org/eshail-2-amsat-phase-4-a/
с реальными ценами, при закупке с али
Для вертикальной поляризации, в нашей широте, голова стандартно разъёмом вниз, питание 12в

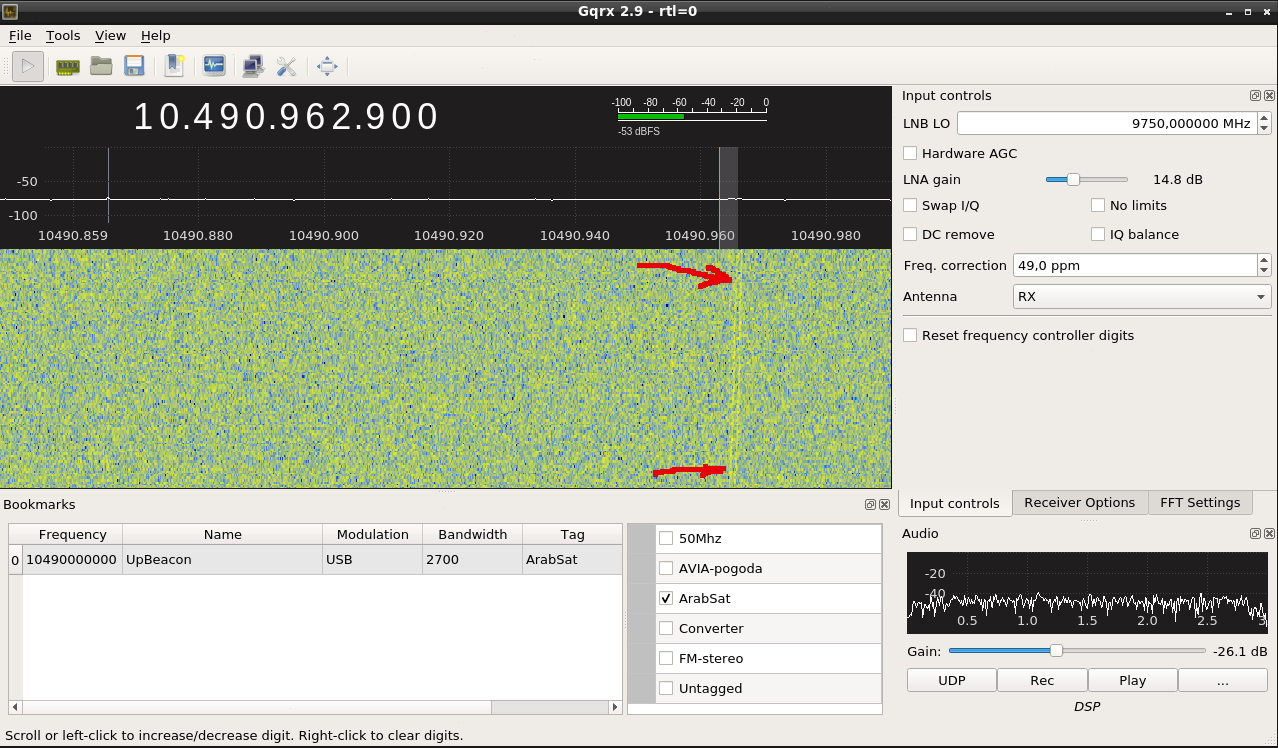

здесь https://yadi.sk/d/V3kMzn_hPtgl_Q запись нижнего маяка после 10мин прогрева LNB c PLL

[EW1LN]

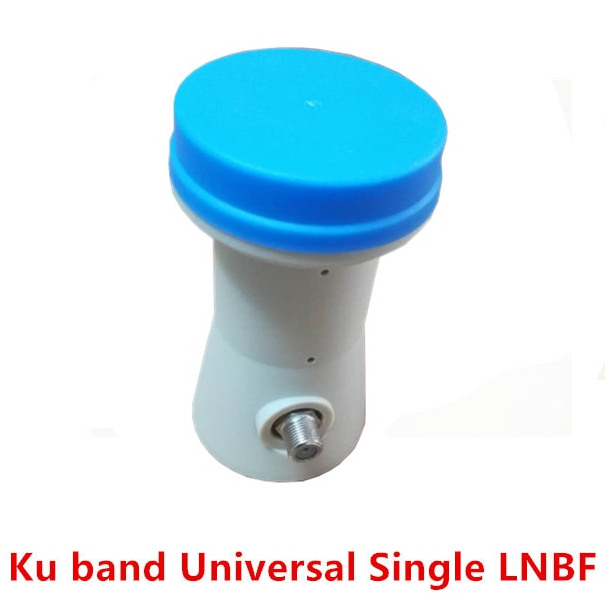

голова бралась c https://ru.aliexpress.com/item/Ku-band- ... 24501.html

[ua1zfg]

Вчера провел QSO с Игорем R1ZH. У него на передачу был dxpatrol конвертер и 2 ваттный усилитель WIFI с Али, который ватт еле выдает. Антенна панель WIFI из 4 элементов в плоскости
выставлена в окно и прижата профилем KBE ;-))) , чтобы не упала. Принимал в SSB 54



Хуторской центр Космической связи ;-)))

[EW1LN]

т.е. спутник принимает линейную поляризацию (не круговую) на антенну, типа горшка от цветов ?

п.с. привет от ex UA1ZFP (EW1OZ)

[EW6BN]

т.е. спутник принимает линейную поляризацию (не круговую) на антенну, типа горшка от цветов ?

п.с. привет от ex UA1ZFP (EW1OZ)

Спутник QO-100 принимает правую круговую поляризацию (RHCP) uplink 2.4 ГГц, а передаёт вниз 10,5 ГГц downlink
линейную вертикальную поляризацию (V) для узкополосного транспондера (NB) и линейную горизонтальную поляризацию (Н) для широкополосного транспондера (WB).
73!

p.s. понятно, что можно передавать и линейной вверх, при этом теряя 3 dB.

[EW1LN]

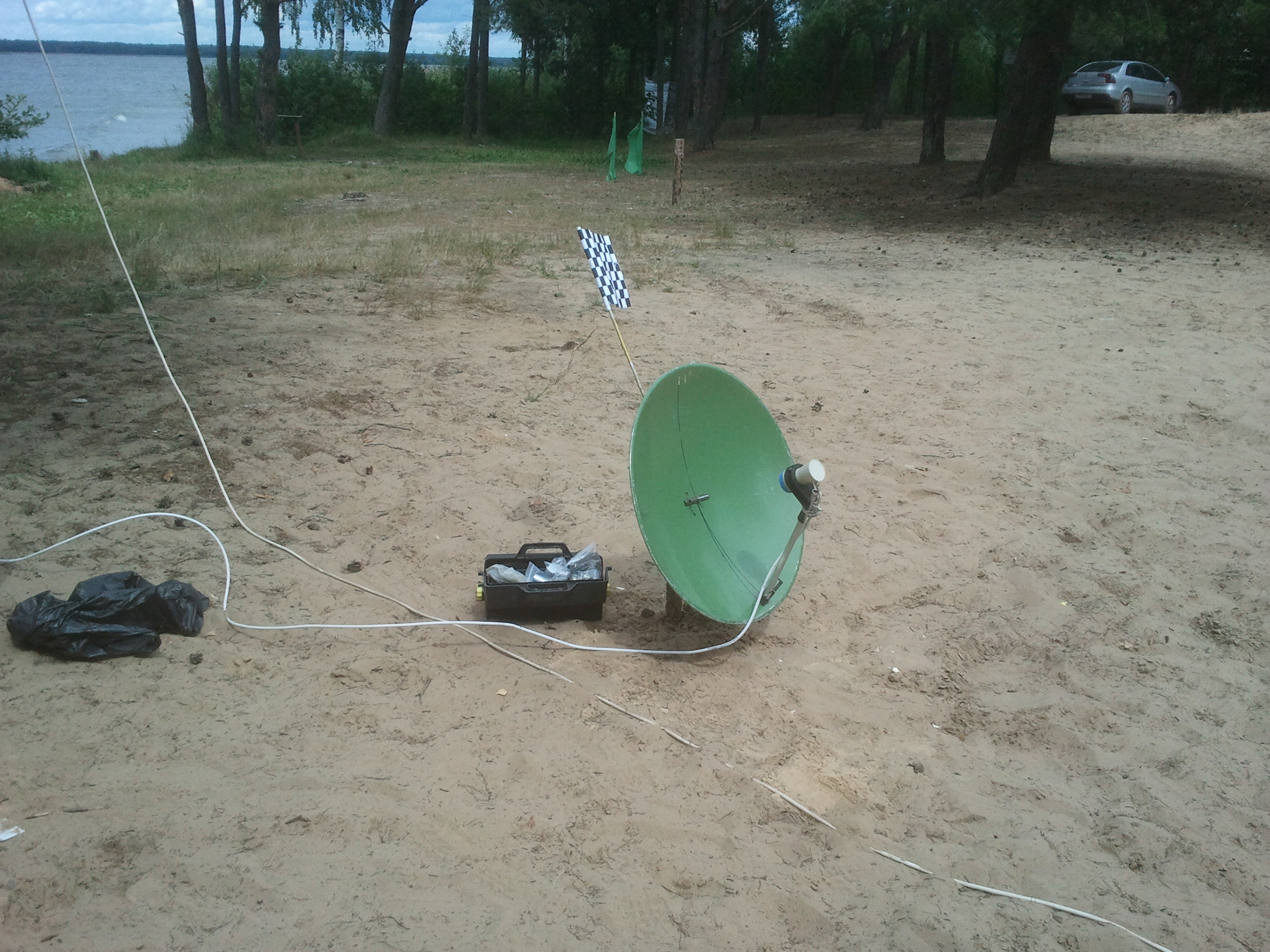

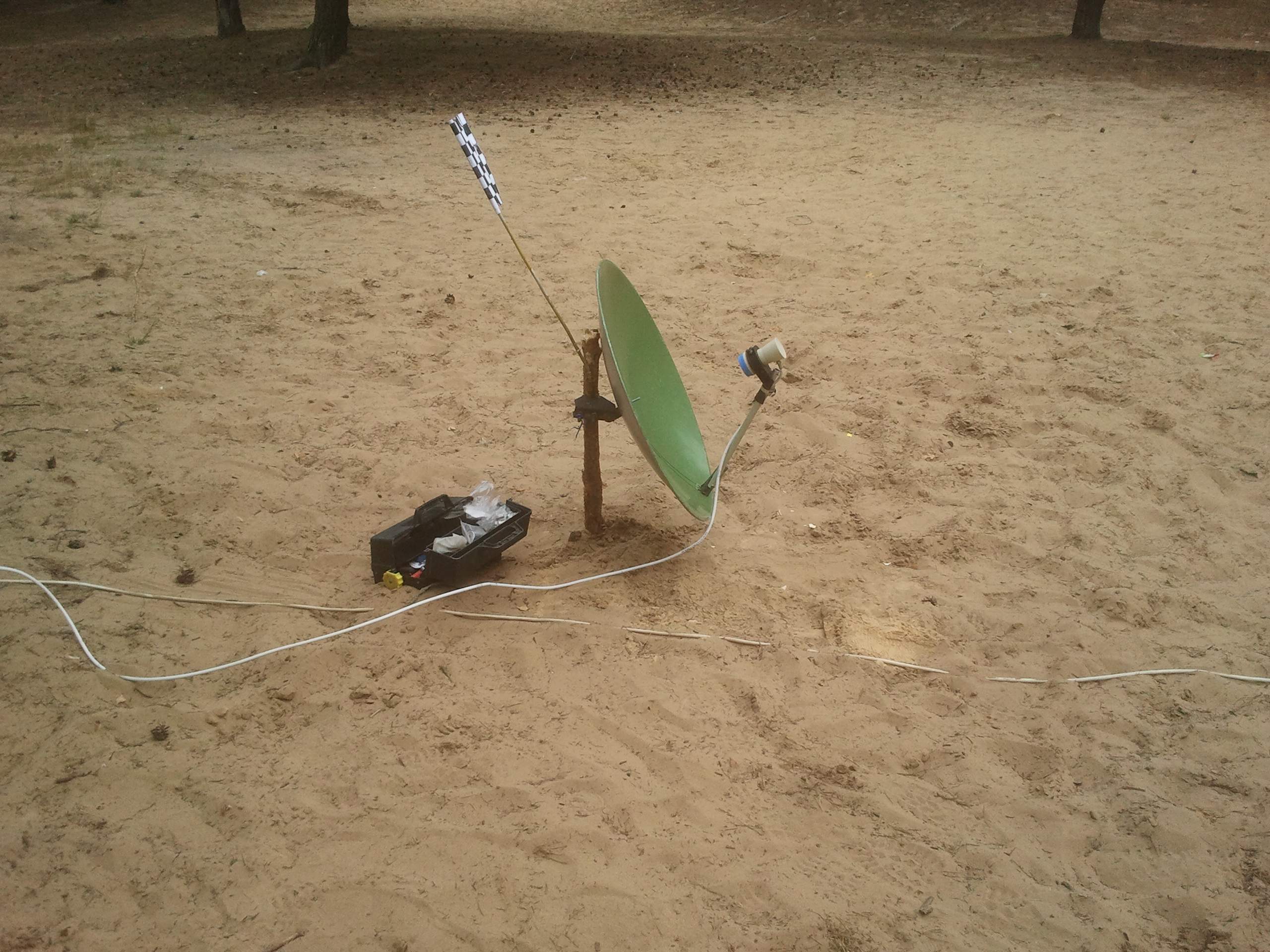

6 июля, берег Вилейского водохранилища, поиск юга и дырки между деревьями по местному полдню, 3 попытки, по ходу солнца в эту дырку по видимости на спутник (быстро двигается и ни одного магнитного компаса, андроидные компасы - полное фуфло, верить им нельзя...) Мачта - кусок ёлки. В целом конструкция из овна и лыжных палок - работает !

небольшое видео о приёме https://yadi.sk/i/tFLvATCTjDcGcg

Не смотря на сильный ветер, антенну потряхивало, приём был стабильный.

Оператор PC - EW1ABL

[EW6FS]

Завтра в 07.00utc буду тестировать новый комплект для работы через QO-100.

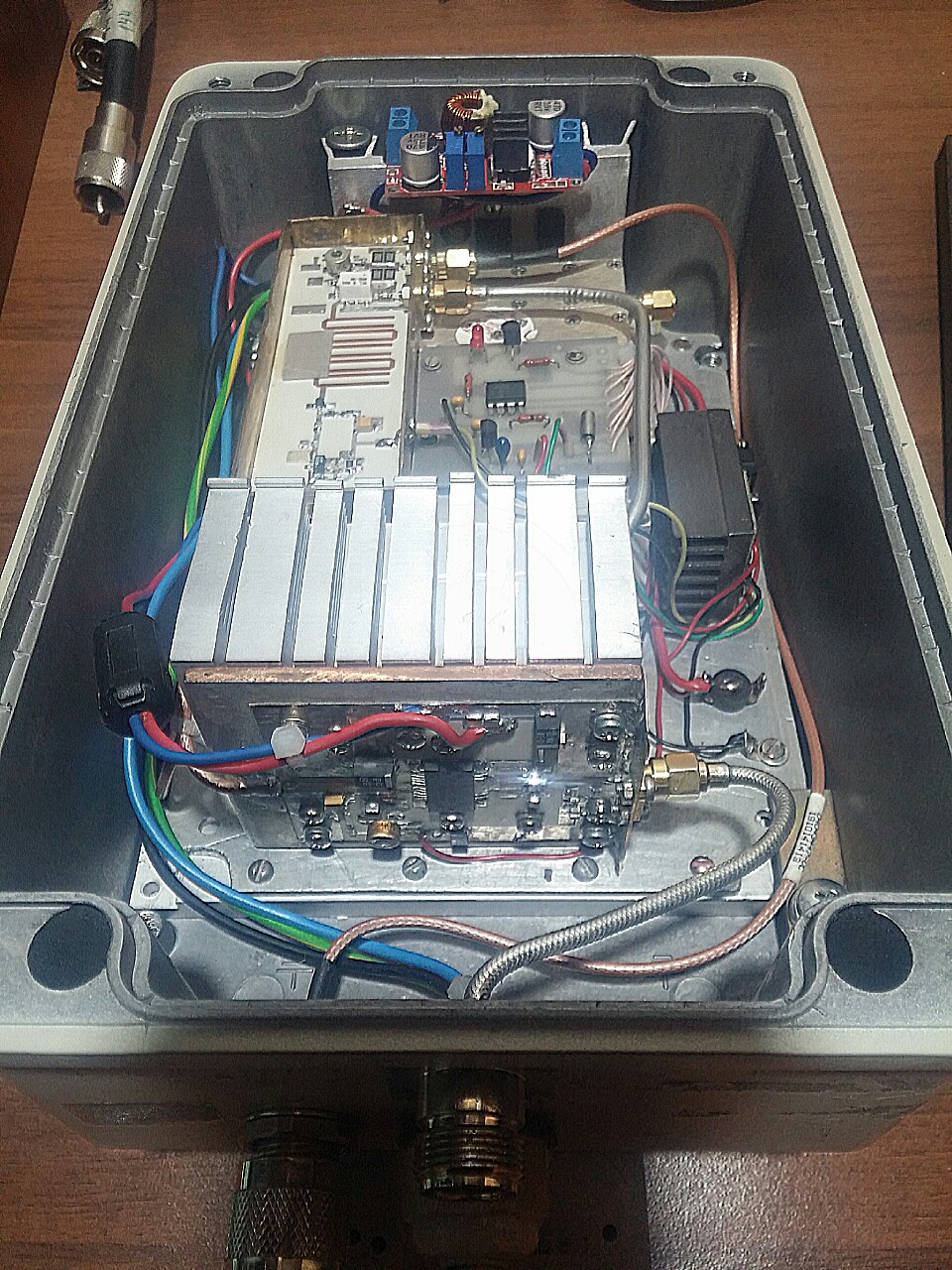

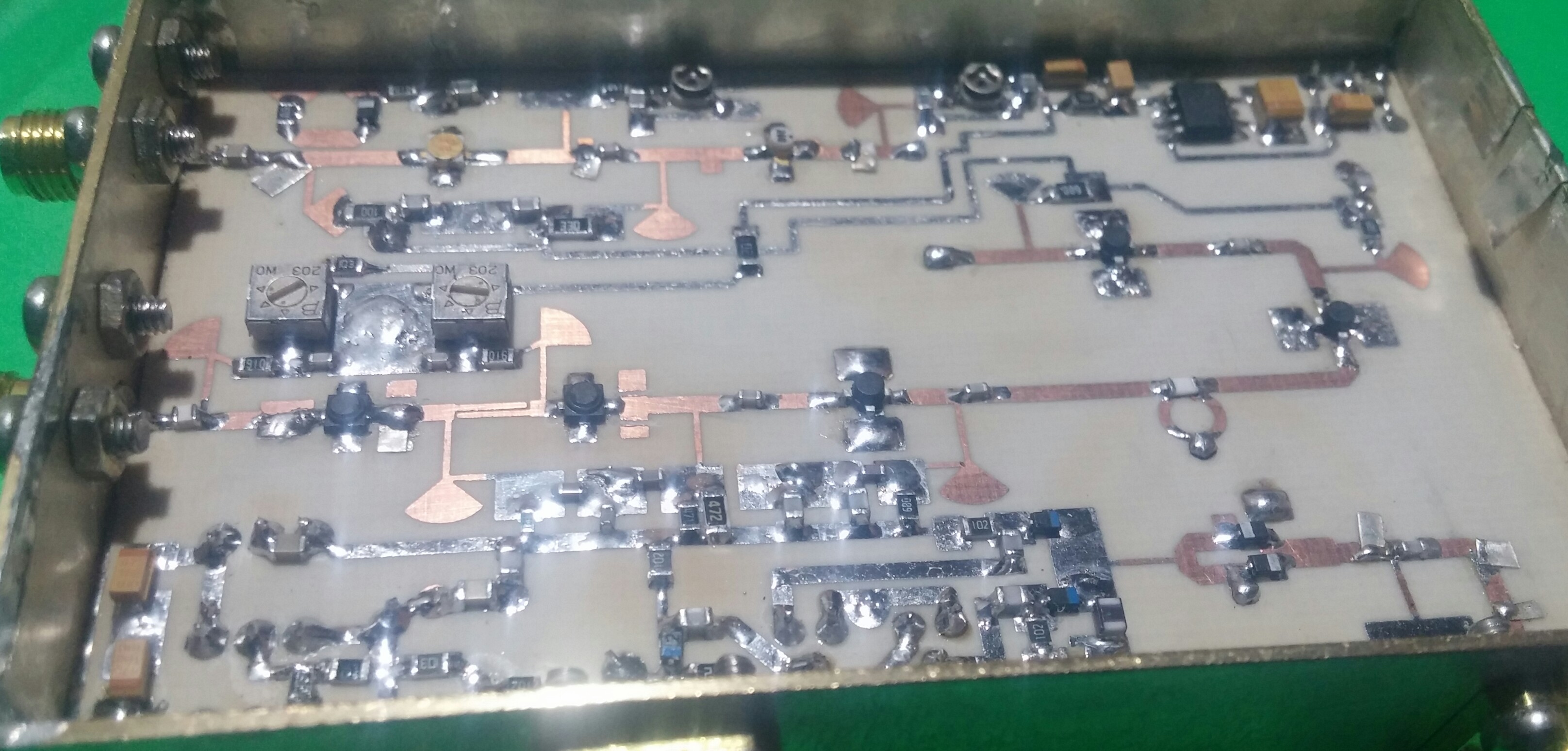

Прием на трансвертер 10GHz RA3EME с улучшенными параметрами по RX, 25W TX
73! Антон

[EW1LN]

Завтра в 07.00utc буду тестировать новый комплект для работы через QO-100.
Прием на трансвертер 10GHz RA3EME с улучшенными параметрами по RX, 25W TX
73! Антон

а результаты ?

[EU1ABR]

И тишина... Нам же тоже интересно :(

[EU2AA]

Антон, EW6FS активно работает через QO-100.
Проходит громко, сигнал разборчивый.
С ним много раз встречался CW и SSB, WSJT, впрочем, еще ни разу.

Аппаратура у него отличная.

[EW1LN]

подготовил :)

[EW1LN]

всё получилось
фото/1видео тут https://yadi.sk/d/79icqFEzc5xXew

[EW1LN]

Антон, EW6FS активно работает через QO-100.
С ним много раз встречался CW и SSB, WSJT, впрочем, еще ни разу.

может быть в MPEG4 ? WSJT через спутник, когда уровни зашкаливают, эт как микроскопом гвозди забивать...

PS Предлагаю проводить QSO WSJT на приём на голую LNB без рефлектора и др. тарелок...

[EW6FS]

Алексей, добрый вечер! Вижу, что у Вас уже все готово для работы через QO-100. Сегодня можем протестировать аппаратуру и повести QSO с разным уровнем мощности.
Цифровыми видами связи я работаю крайне редко, но для многих это интересно и через SAT. У меня еще нет связей через спутник в цифре, работал только с несколькими станциями небольшой мощности ( 0,25 Ватт) в SSB и CW, а в WSJT можно использовать очень простую аппаратуру и компактные антенны- многим это интересно!
Буду на SAT с 19.00 utc
73! Антон
