Дисковый двухэлементный облучатель 2,4ГГц

[SP8NTP]

А что, если мы дадим болт латунный?
или инокс? (такие заказал)

[EU2AA]

А что, если мы дадим болт латунный?
или инокс? (такие заказал)

будет такой же эффект, как если бы обложить патч алмазами, бриллиантами и изумрудами,
т.е. НИКАКОЙ

[SP8NTP]

О каком анализаторе речь?

Анализатор спектра Rohde & Schwarz FSH8 от 100 кГц до 8 ГГц
Имеет сертификат поверки, перед измерением полностью с кабелем калибровался.
Поставим в лаборатории офсетку и проведём полное сравнение.
С антенной, без антенны, выложим графики.
Это была просто тренировка и тренировочный (не удачный патч)
По позже выложим результаты.

Я не умею анализатором спектра измерять КСВ или Return Loss.
Прошу поделиться опытом.

для VSWR Mark G0MGX сделал калькулятор выкладываю.

[EU2AA]

Здесь таких калькуляторов прорва

[eu1aq]

будет такой же эффект, как если бы обложить патч алмазами, бриллиантами и изумрудами,
т.е. НИКАКОЙ

Владимир Ильич, ну почему же никакой ? Если обложить, то это кардинально сократит его срок службы ...

[EW2CC]

А что, если мы дадим болт латунный?
или инокс? (такие заказал)

будет такой же эффект, как если бы обложить патч алмазами, бриллиантами и изумрудами,
т.е. НИКАКОЙ

Стальной болт со временем покроется ржавчиной, тоже ставлю латунный и гайка тоже латунная.

P.S.
Кому нужна латунь для дисков, обращайтес к Алексею EU1OA.
Когда искали эту латунь, то пришлось брать большой лист.
Так что остатков много.
Можно кусками, можно и готовые диски на лазере нарезать.

[ew6ba]

А что, если мы дадим болт латунный?
или инокс? (такие заказал)

будет такой же эффект, как если бы обложить патч алмазами, бриллиантами и изумрудами,
т.е. НИКАКОЙ

Стальной болт со временем покроется ржавчиной, тоже ставлю латунный и гайка тоже латунная.

Сергей, добрый день! Тоже пришел к этому и ищу латунный болт М6 с гайкой. Не подскажете где найти? Перерыл все свои запасы, но увы

[EU2AA]

ищу латунный болт М6 с гайкой. Не подскажете где найти? Перерыл все свои запасы, но увы

Берем биметалл медь-сталь Ø5мм или Ø6мм, какой у кого найдется.
Нарезаем на одном конце резьбу, а на втором шлицы под ключ или под отвертку.

[ew6ba]

Добрый вечер, Владимир Ильич !! Спасибо, как вариант это идея хорошая. Но как же быть с гайкой? Обычная железная же быстро заржавеет...

[EU2AA]

Стальной болт со временем покроется ржавчиной.

Имеется в виду стандартный крепеж, болт с покрытием цинком.
-

Но как же быть с гайкой? Обычная железная же быстро заржавеет....

Стандартный крепеж, гайка с покрытием цинком.
-
*у меня на даче водостоки на винтах и гайках, лет 15 точно,
теплица - на винтах и гайках, лет 10,
сегодня посмотрел, да, цинк частично слез,
однако коррозии нет.
-
**скорее соржавеет тарелка, обычно они стальные.
-
***если сильно хочется, то латунную гайку можно сделать из обрезков латуни, просверлить отверстие и нарезать резьбу. Чего уж проще.

[EW2CC]

Стальной болт со временем покроется ржавчиной, тоже ставлю латунный и гайка тоже латунная.

Сергей, добрый день! Тоже пришел к этому и ищу латунный болт М6 с гайкой. Не подскажете где найти? Перерыл все свои запасы, но увы

Самое смешное, тоже хотел нарезать из прутка, но наводя порядок нашел на старом водопроводном смесителе, который выбрасывал. там же и широкая гайка была.

[ew6ba]

Сергей, спасибо за идею!!! Сегодня после работы заезжал к матери и она попросила меня вынести мусор, среди прочего там было несколько старых смесителей, еще от отца оставались. И надо же такое совпадение, что выкинув их, сейчас я узнал что в них могло быть то, что я искал

[EU2AA]

Сергей, спасибо за идею!!! Сегодня после работы заезжал к матери и она попросила меня вынести мусор, среди прочего там было несколько старых смесителей, еще от отца оставались. И надо же такое совпадение, что выкинув их, сейчас я узнал что в них могло быть то, что я искал

В хозтоварах полно дешевых сифонов для раковин, у них длинный латунный центральный винт М6 и гайка, никелированные.
Винт - ну очень длинный, на него накручиваются волосы и сифон быстро забивается, что в умывальнике, что в душевой,
поэтому я длинные винты сразу укорачиваю по минимуму. Так и обнаружил, что он латунный.

[ew6ba]

Спасибо, Владимир Ильич, за подсказку!! Завтра куплю.

[EU2AA]

Тонкости настойки

На самом деле все, кто изготавливает, тоже участвуют в совершенствовании!
Поэтому их опыт всегда дополняю в описание.

[EW2CC]

9 С помощью прокладок 7мм обеспечиваем зазор 7мм и параллельность между рефлектором и вибратором.
...

проставочки 7мм - минус две полутолщины пластин рефлектора и вибратора.
Если латунь 1мм,
то проставочки - 7-0,5-0,5=6мм.

Ильич, а вот этого ни где у вас написано не было.

[eu1aq]

9 С помощью прокладок 7мм обеспечиваем зазор 7мм и параллельность между рефлектором и вибратором.
...

проставочки 7мм - минус две полутолщины пластин рефлектора и вибратора.
Если латунь 1мм,
то проставочки - 7-0,5-0,5=6мм.

Ильич, а вот этого ни где у вас написано не было.

Т-с-с... Это секретная информация!

[EU2AA]

Поступил вопрос - даю ответ:

9 С помощью прокладок 7мм обеспечиваем зазор 7мм и параллельность между рефлектором и вибратором. ....

Этот пункт 9. из Версии 1 облучателя.

проставочки 7мм - минус две полутолщины пластин рефлектора и вибратора.
Если латунь 1мм,
то проставочки - 7-0,5-0,5=6мм.

Ильич, а вот этого ни где у вас написано не было.

По Вашим Замечаниям откорректировал вверху в этой же теме.
-
А это из версии 2 облучателя.


Предваряя вопрос: "Почему по разному?" Отвечаю: так уж вышло.
Версию 1 изготавливал Виталий Гаврилович, EW7W, присылал мне по почте,


а версию 2 изготавливал Валерий Степанович, EW2FJ, себе и мне.

Мое участие - только эскизы и настройка.
По механике у меня имеется только шуруповерт, дрель, болгарка и ножовки - по металлу и по дереву

[EW1CD]

А в варианте с двухсторонним стеклотекстолитом мерять отчего?

[EW2CC]

Т-с-с... Это секретная информация!

Для тех кто просто читает эту тему может эта информация и "секретная", только кто повторяет эту конструкцию важны любые мелочи.
Просто не хочется наступать на грабли на которые уже кто то наступил.
По этому задаются тут вопросы.
На данном этапе из за конструкции LNB Lumax LU-40SST/M пока не могу определиться с длинной трубы.
Делать как у Ильича или выносить голову за крепление штанги антенны как делают в Европе.
Как всегда в обоих вариантах есть свои плюсы и минусы.

[eu1aq]

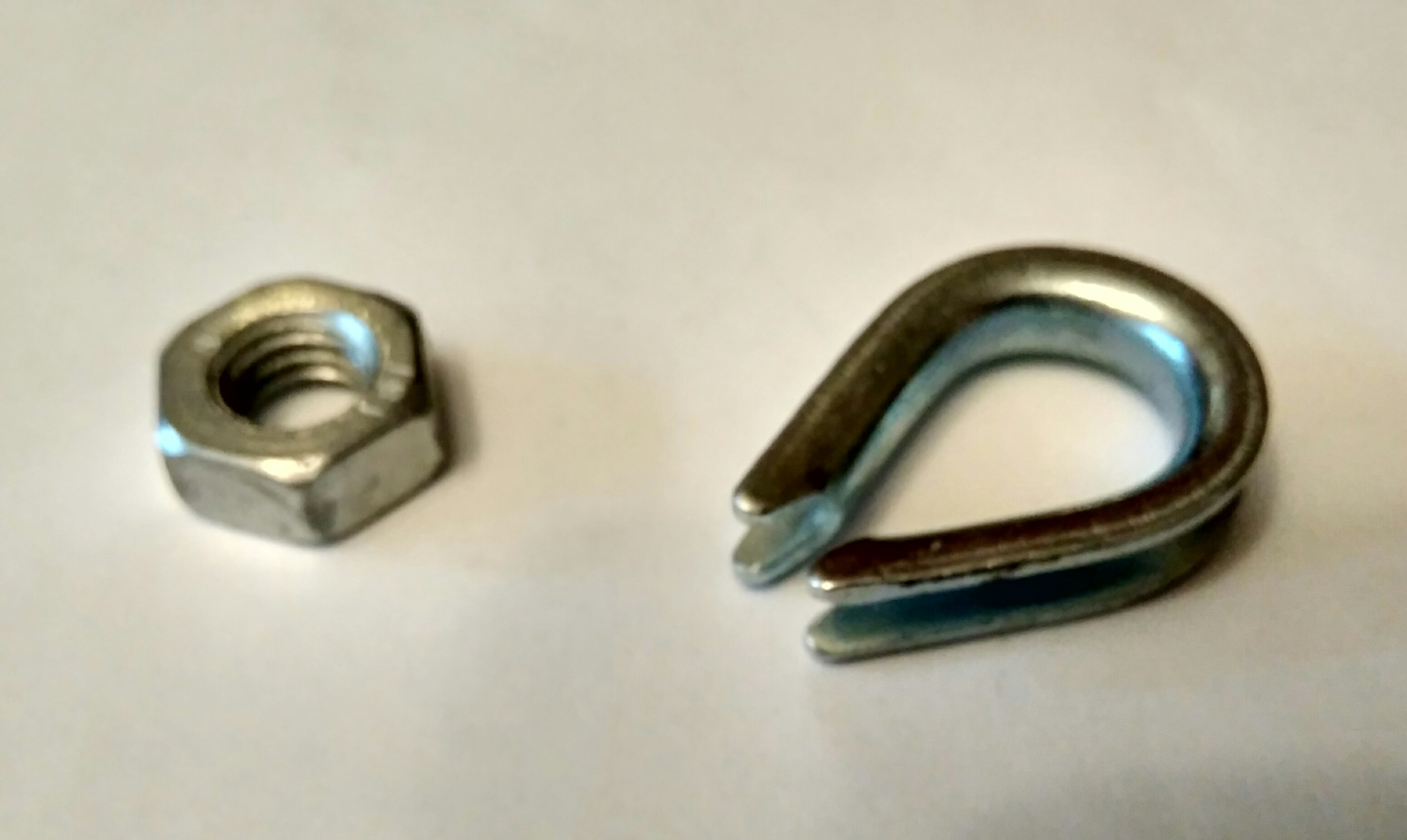

Если толщина элементов 1мм, в качестве прокладок при установке вибратора по второму варианту можно использовать 3-4 гайки М8 или коуши от троссовой системы (слегка выровненные в тисках до параллельности)...

[eu1aq]

На данном этапе из за конструкции LNB Lumax LU-40SST/M пока не могу определиться с длинной трубы.
Делать как у Ильича или выносить голову за крепление штанги антенны как делают в Европе.
Как всегда в обоих вариантах есть свои плюсы и минусы.

Основная проблема в том, чтобы крепление LNB не мешало закручивать разъём на патче... С электрической точки зрения особой разницы нет. Лучше всего, если обрез крышки совпадает с плоскостью рефлектора - не будет щели и вода не будет заливаться внутрь пластикового кузова... С другой стороны, можно найти проекты для печати корпусов под разные типы LNB...

[EU2AA]

[кто повторяет эту конструкцию важны любые мелочи.
Просто не хочется наступать на грабли на которые уже кто то наступил.
По этому задаются тут вопросы.
На данном этапе из за конструкции LNB Lumax LU-40SST/M пока не могу определиться с длиной трубы.
Делать как у Ильича или выносить голову за крепление штанги антенны как делают в Европе.
Как всегда в обоих вариантах есть свои плюсы и минусы.

Плюсы и минусы.
1. Труба для LNB - это круглый волновод.
2. Потери что в короткой трубе, что в длинной - малы.
3. Они будут еще меньше, если отполировать трубу ИЗНУТРИ.
4. При короткой трубе крепить облучатель к параболе неудобно.
Мешают разъемы, трудно привинчивать кабели.
5. Длинная труба - это лишний расход металла.
-
Компромиссный путь:
- взять в руки крепление LNB от своей конкретной параболы,
- зажать в этом креплении кусок трубы или просто деревянную палочку,
- смоделировать облучатель, его разъем, LNB,
- визуально или практически навинтить реальные разъемы с реальными кабелями,
- не забыть про отдельный кабель для ВНЕШНИХ 25МГц,
- уложить кабели вдоль клюшки офсетной параболы.

Появится полная ясность с длиной трубы

[EW2CC]

Ильич, снимите колпак с Lumax (она у вас есть) и увидите интересную картину.
Подружить эту голову с трубой не так просто.

[EU2AA]

Ильич, снимите колпак с Lumax (она у вас есть) и увидите интересную картину.
Подружить эту голову с трубой не так просто.

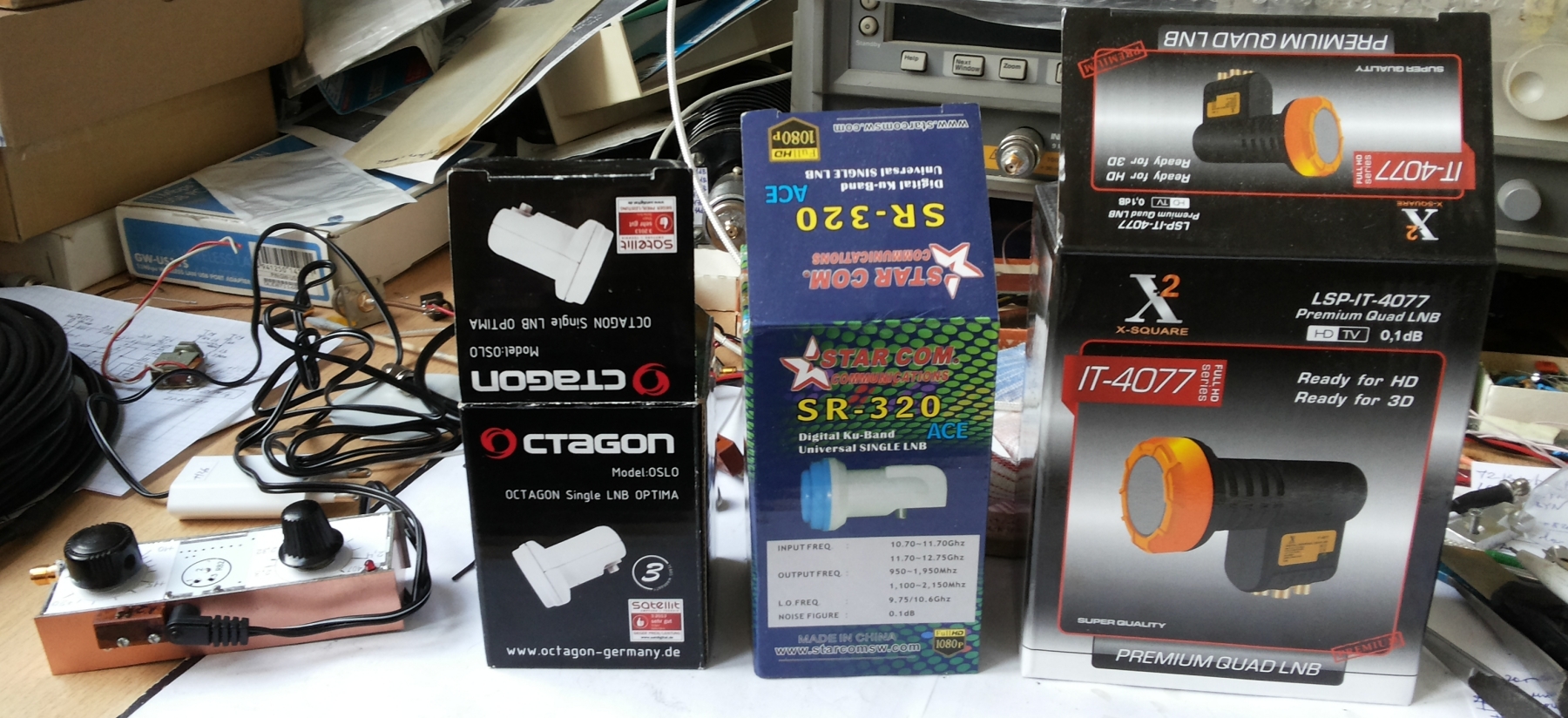

Это квадратный волновод, такой же, например, у SR-320

Патч для нее сделать еще проще.
1.Спиливаем раструб LNB так, чтобы остался квадрат с НАРУЖНЫМИ размерами 19х19мм.
2.Для R8CDB прилагаю эскиз квадратной трубы.

Вырезать четыре стенки с ровными краями и спаять НАРУЖНЫЕ стыки.
Наружный припуск 2-3 мм в обе стороны, как получится.
Чтобы надевалась на обрезанную LNB
*гнуть без хорошего оборудования не стоит.
3.Остальные размеры, уточнены 16 февпаля 2022 года по результатам изготовления Дмитрия R8CDB

*отверстия, конечно, должны быть квадратные.
Латунь толщиной 1мм, 22х22мм, как на эскизе.
