Антенный коммутатор - своими руками.

[EW2CC]

Уряяяяяяяя !!!!
Всё счёлкает, как и задумывалось
Макет в черновом виде работает. Теперь будем доробатывать Unicom Dual интерфейс.
Чтоб не навредить COM порту трансивера есть идея поставить паралельно оптопаре
оптический выход для оптоволокна, типа SPDIF, есть у меня такие игрушки.
Убиваем сразу нескольких зайцев, полная гальваническая развязка, нет лишних проводов, минимум переделок.
Думаю для антенного коммутатора вполне достаточно только прослушивание порта, управлять трансивером коммутатор не будет

P.S.
Почему сразу в трансивере SPDIF гады на CAT не поставили? Мелоч, а как здорово

[EW4VX]

оптический выход для оптоволокна, типа SPDIF, есть у меня такие игрушки.

Если оптика,то возможно TOSLINK ?

[EU4DGC]

Не прошло и года как говорят.
Наконец осилил свою идею. Правда еще не до конца.







Отвечу на пару вопросов, потому что уверен, что их зададут.
1. Да антенн 8, а светодиодов 6. Это временный вариант. Обусловлен использованием 8 ми жильной UTP.
Дальше все будет намного глобальнее и интереснее.
2. Да коммутатор на КВ. Нет на УКВ не пойдет.
3. Реле Omron 12V 16A.

[EW4C]

Паша, МОЛОДЕЦ !!!

[EU4DGC]

Для любителей посмотреть как щелкают релюшки.
https://www.youtube.com/watch?v=RmkIPOOHv1I

[EW4VX]

Не прошло и года как говорят.

А я уже справлялся,как там твой прожект.
Вижу - всё будет классно!

[EU4DGC]

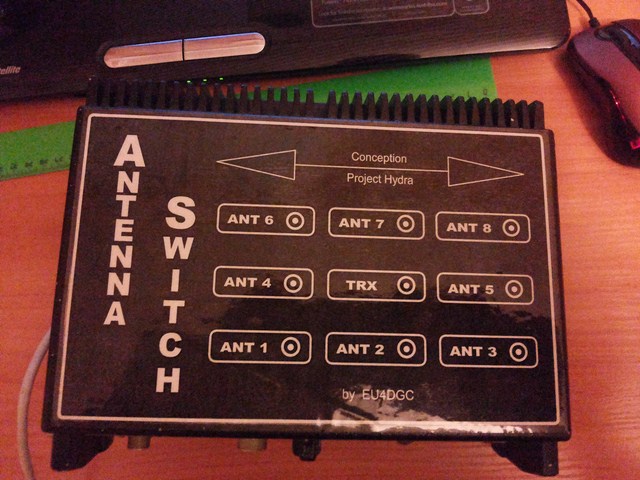

Первый тест. Коммутатора.
https://www.youtube.com/watch?v=zsAZqv4YwS4

[EU4DGC]

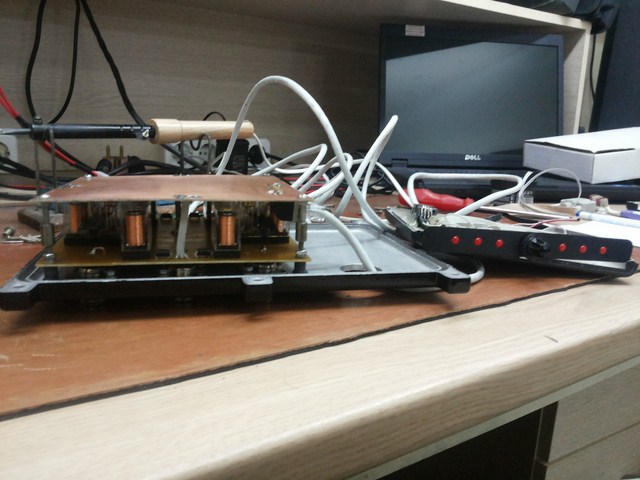

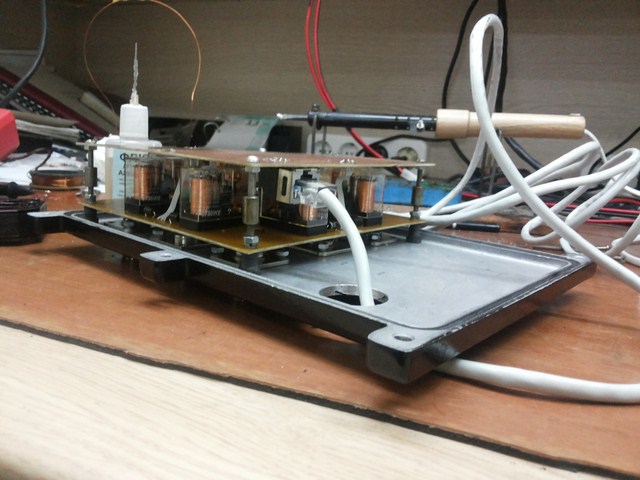

Небольшая доработка. И все уже установлено на своем месте.

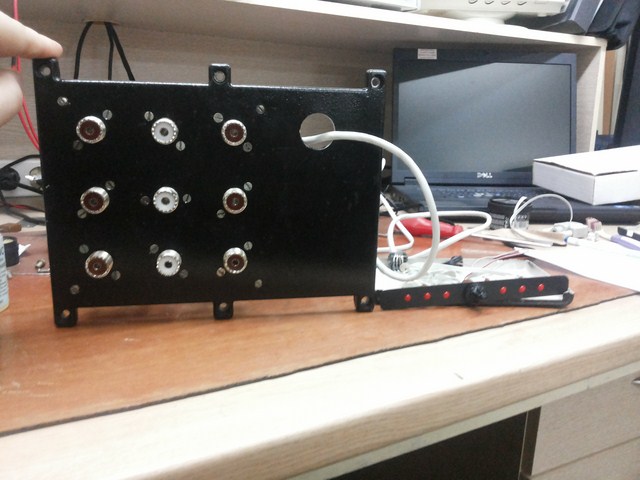

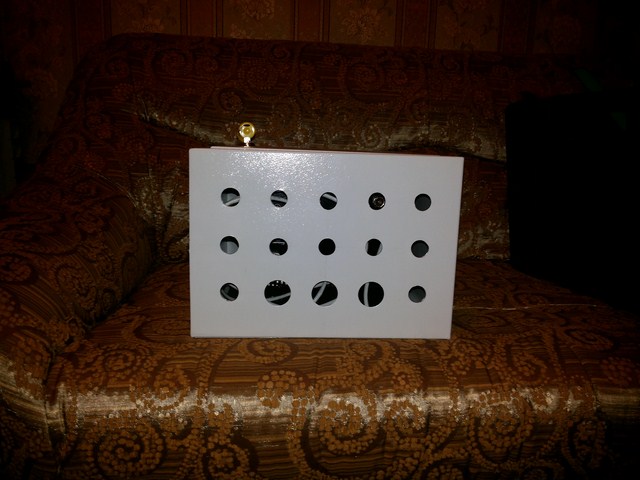

Помучился с отверстиями.

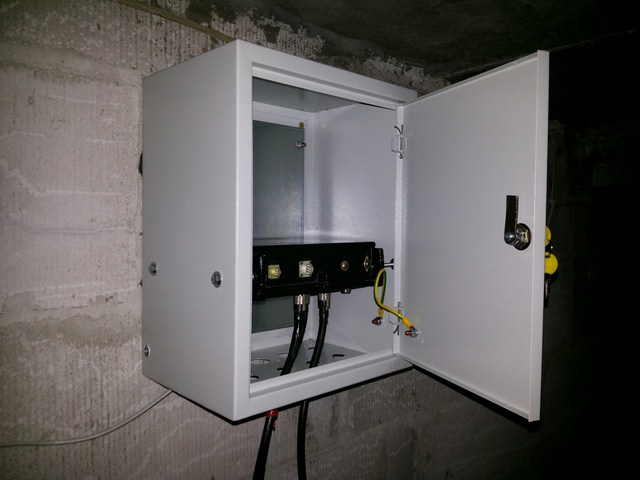

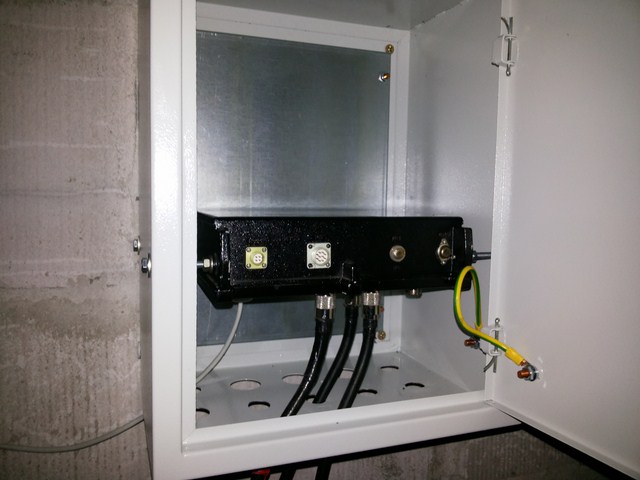

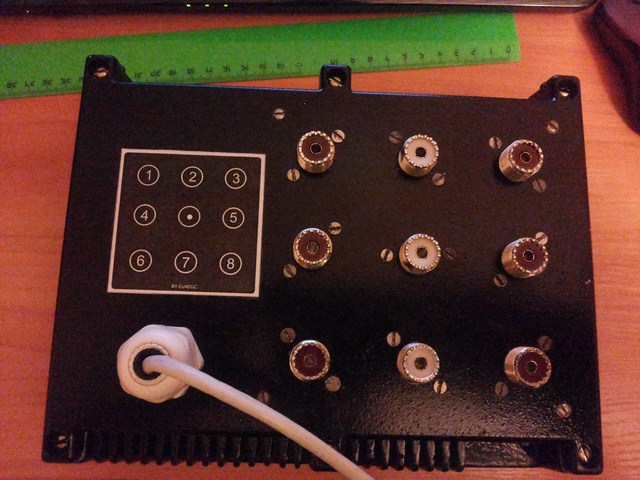

Все смонтировано. Осталось повесить на стену.

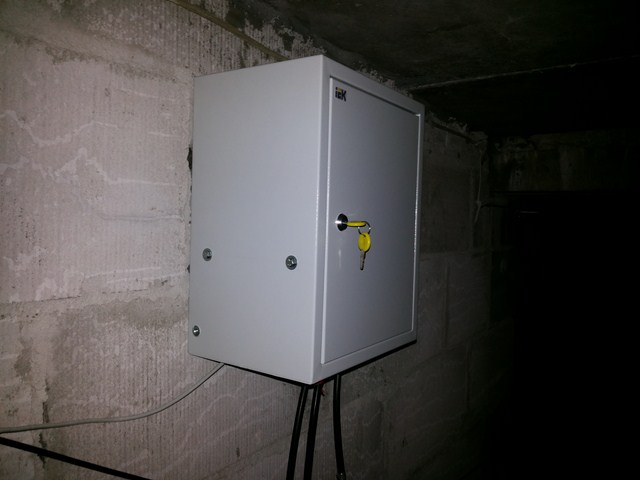

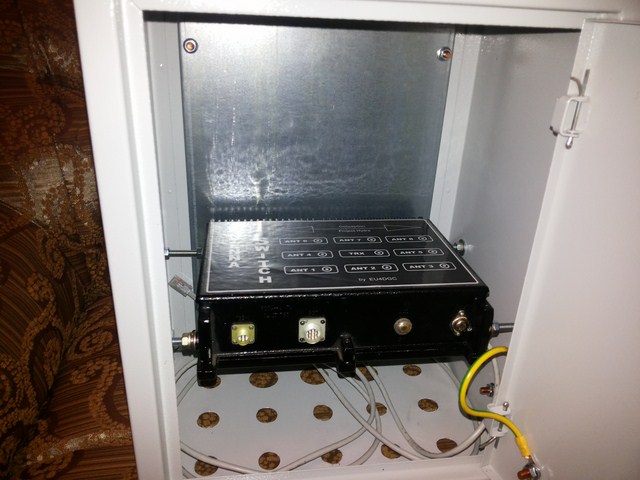

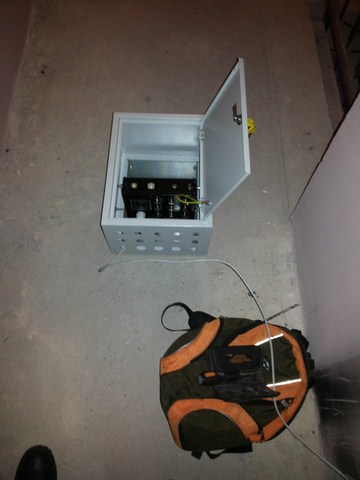

Вот такой ящичек весит на тех. этаже.


Похоже это все. Задача выполнена. Коммутатор работает. Осталось место под УКВ коммутатор.
Вообщем есть пространство для творчества.

[EW4GL]

ОБАААЛДЕЕТЬ

[EW4C]

Вот это - дело !
Это вам не на форумах и репах трындеть
Паша,

[EU4DGC]

Всем спасибо за хорошие слова.
Пора приступать к новому проекту.

[EU4DGC]

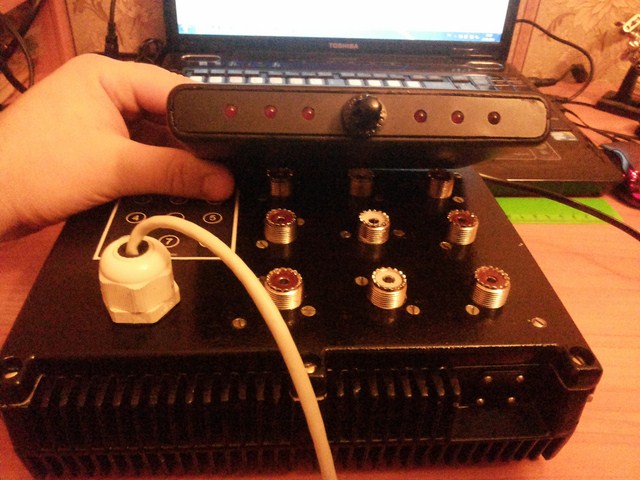

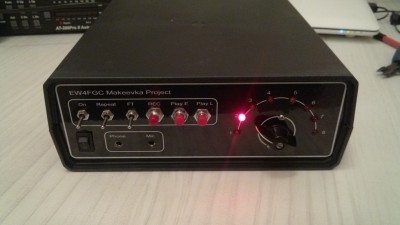

В природу своей скромности, EW4GL в теме Радиолюбительский шек, не уточнил о новой своей разработке. Пульт управления антенным коммутатором. На фото с права. Этакое ностальжи по Р 140. Как сказал EW4FGC. Это вам не на форумах и репитерах сидеть.

[EW4C]

По мотивам проекта Hydra от EU4DGC

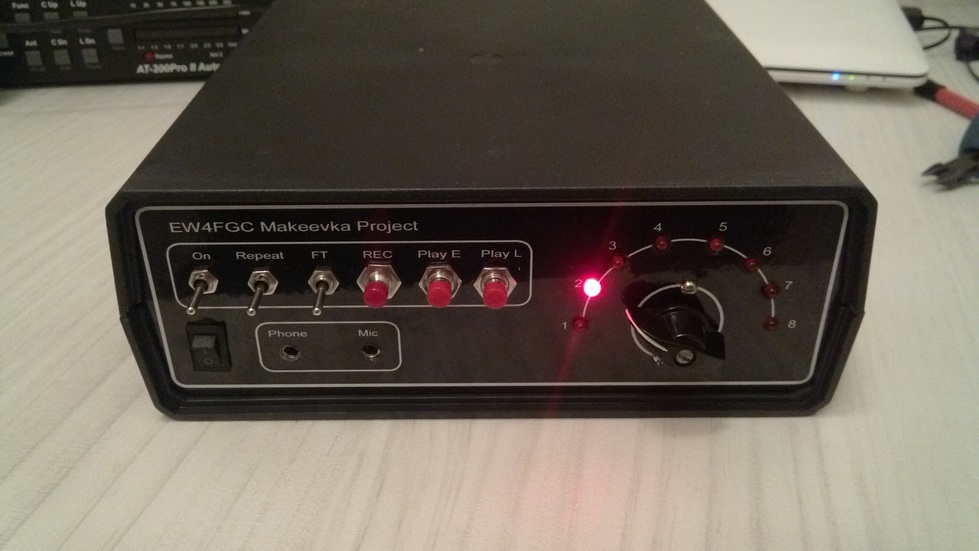

Мой пульт управления коммутатором + некоторые нужные мелочи в одном корпусе.
Еще не совсем доделано, но коммутатор работает

[EU4DGC]

Вот это дело Димон. Даешь заводское качество. Все таки подумай о маленьком заводике. Конкуренция китайцам становиться реальностью.

[Uladimir]

По мотивам проекта Hydra от EU4DGC
Мой пульт управления коммутатором + некоторые нужные мелочи в одном корпусе.
Еще не совсем доделано, но коммутатор работает

Классно, однако!

[EU6SM]

Замечательные вещи показаны, но Вы там аккуратнее с фотками, а то сейчас поборники прав всех угнетённых организаций налетят

[EW4C]

Это каких ?

[EU6SM]

Это каких ?

Ну, вот и почитаем каких, когда придут Хотя... может они тех, кто из своей зоны не грызут? Эдакое кумовство на "родны лад" из той же серии, когда на работу из двух девок берут не ту, у которой грудь 4го размера, а ту, у которой батька из соседней деревни

[EW1MM]

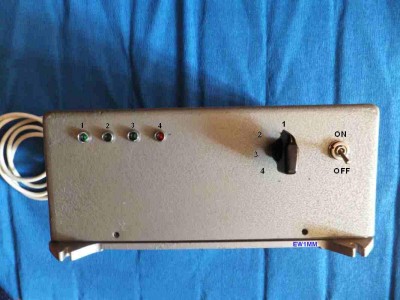

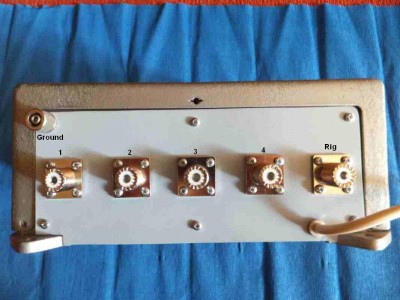

EW1MM - aнтенный коммутатор своими руками.

[Sevist]

Можно схему для повторения?

[EU4DGC]

Если вы про электрическую-принципиальную, то ее и не было.
Если про печатную плату, то дома у меня нет ее, а на работе надо поискать.
Вообще вам надо плату рисовать под свои реле и корпус.
Удачи в конструировании.

[EU4DGC]

EW1MM - aнтенный коммутатор своими руками.

Здорово получилось. В планах тоже сделать на вакуумных реле.

[EW1MM]

EW1MM - aнтенный коммутатор своими руками.

Здорово получилось. В планах тоже сделать на вакуумных реле.

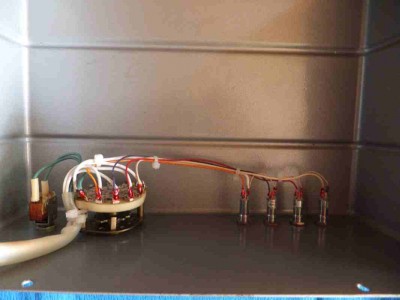

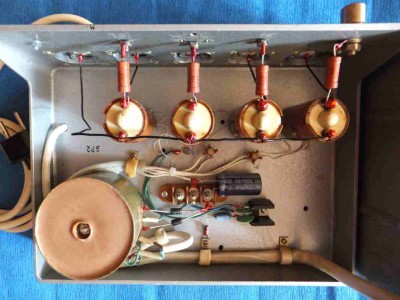

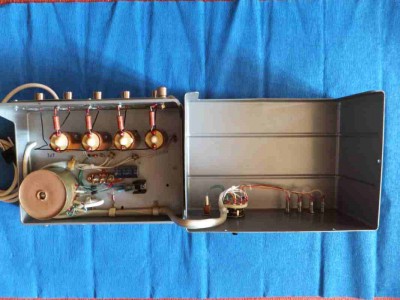

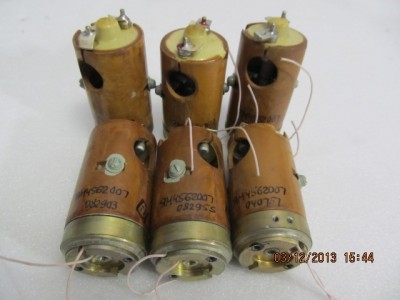

Мои реле не вакуумные, а обычные ВЧ-типа, взяты от р/ст Микрон.

[exEW4CJ]

А одновременное подключение всех экранов от всех антенн
не скажется на параметрах той единственной, нужной в данный момент антенны?

[VE3EUT]

По мотивам проекта Hydra от EU4DGC
Мой пульт управления коммутатором + некоторые нужные мелочи в одном корпусе.
Еще не совсем доделано, но коммутатор работает

Ого, отличный корпус. На заказ можете делать?
