Измерения с помощью miniVNA

[EU2AA]

N4SPP подробно описал свои методики измерения с помощью miniVNA
-
Довольно содержательный материал,
хотя VNA у него и старенький, всего до 180МГц
-
прямая ссылка на английском
-
с переводом

В формате .PDF, в двух частях:

N4SPF_измерения с помощью miniVNA1.pdf

(4.35 МБ) 488 скачиваний

N4SPF_измерения с помощью miniVNA2.pdf

(5.16 МБ) 366 скачиваний

[EU2AA]

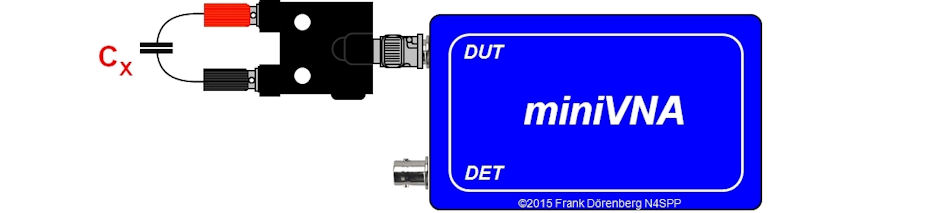

Поступил вопрос" "Что это за переходник подключен к VNA?"

Красная клемма - на центральный штырь разъема,
черная клемма - на корпус.

[EU2AA]

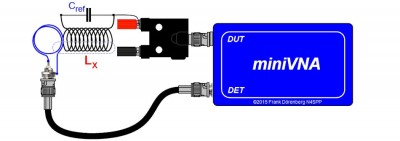

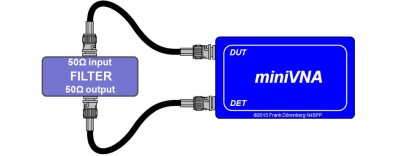

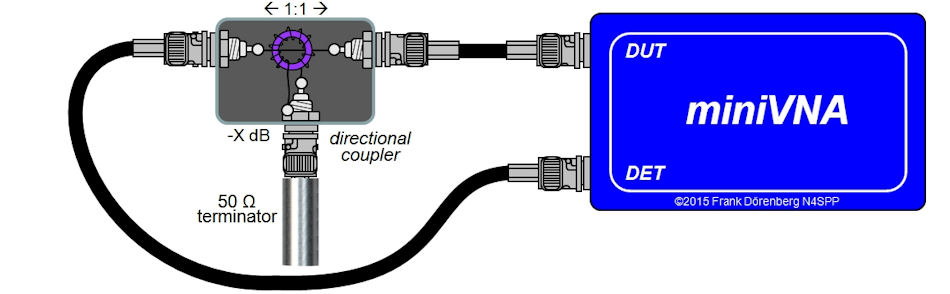

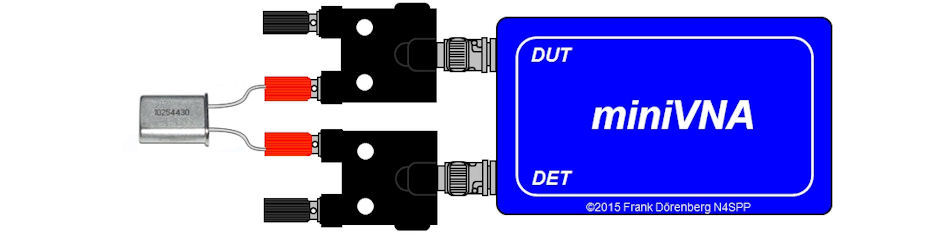

Измерять можно практически все, вот несколько примеров:

[EU2AA]


[EU2CC]

да уж не спят люди......спасибо за очень интересный материал.....надо обдумать эту идею.
