QSO на 47GHz
Добрый вечер!
Вчера были проведены первые в EW QSO на диапазоне 47GHz. Работали на выезде, в полевых условиях, EW6FS из KO35QD, а Анатолий, EU6AF находился в KO35PD. Были проведены QSO в SSB (RS 59) и CW 599 в обе стороны!

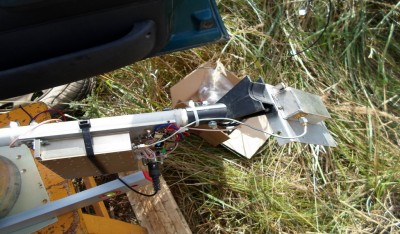

QRB- 1km. Использовались два комплекта самодельной аппаратуры с одинаковым трансвертером, но разными антеннами. В ближайшее время планируем увеличить QRB и провести QSO EW-LY.

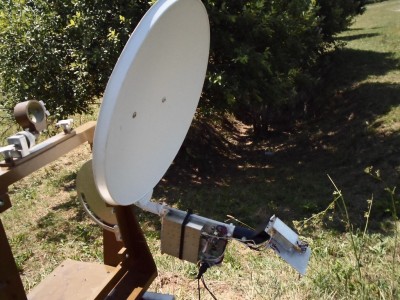

Хочется выразить огромную благодарность Тадасу, LY2BAW. Благодаря его помощи удалось найти прямофокусную параболу для 47GHz!
73! Антон
Вчера были проведены первые в EW QSO на диапазоне 47GHz. Работали на выезде, в полевых условиях, EW6FS из KO35QD, а Анатолий, EU6AF находился в KO35PD. Были проведены QSO в SSB (RS 59) и CW 599 в обе стороны!
QRB- 1km. Использовались два комплекта самодельной аппаратуры с одинаковым трансвертером, но разными антеннами. В ближайшее время планируем увеличить QRB и провести QSO EW-LY.
Хочется выразить огромную благодарность Тадасу, LY2BAW. Благодаря его помощи удалось найти прямофокусную параболу для 47GHz!
73! Антон
Последний раз редактировалось EW6FS 23 июн 2013 13:49, всего редактировалось 1 раз.
Re: QSO на 47GHz
Мои поздравления и лёгкая, по-доброму зависть Вашему энтузиазму в освоении СВЧ-диапазонов, удачи и новых достижений. ew6em-Вадим
-
Не в сети
- Сообщения: 244
- Зарегистрирован: 03 окт 2013 10:26
Re: QSO на 47GHz
А на чем генератор собран?
-
Не в сети
- Сообщения: 1432
- Зарегистрирован: 09 ноя 2009 17:34
- Откуда: KO13WP
Re: QSO на 47GHz
Какая разница,ЕНтенна не будет тут работать(изготовить ен сможешь,слишком маленькая получится )!Sirius писал(а):А на чем генератор собран?
_________________
EW4VX-Иван-73! ew4vxc@mail.ru / ew4vxc@gmail.com
EW4VX-Иван-73! ew4vxc@mail.ru / ew4vxc@gmail.com
-
Не в сети
- Сообщения: 244
- Зарегистрирован: 03 окт 2013 10:26
Re: QSO на 47GHz
Да тут понятное дело, eh не нужна. Тут или продольного излучения нужна или ртутная. Ртутная даже лучше, ей рефлектор не нужен. Да и передатчик тоже ;)
-
Не в сети
- Сообщения: 1432
- Зарегистрирован: 09 ноя 2009 17:34
- Откуда: KO13WP
Re: QSO на 47GHz
Согласен!Sirius писал(а):Да тут понятное дело, eh не нужна. Тут или продольного излучения нужна или ртутная. Ртутная даже лучше, ей рефлектор не нужен. Да и передатчик тоже ;)
_________________
EW4VX-Иван-73! ew4vxc@mail.ru / ew4vxc@gmail.com
EW4VX-Иван-73! ew4vxc@mail.ru / ew4vxc@gmail.com
-
Не в сети
- Сообщения: 57
- Зарегистрирован: 17 июн 2013 16:47
Re: QSO на 47GHz
Приветствую всех ,коллеги! Хочется немного поделиться своими результатами работы на диапазоне 47GHz и 24GHz прошедшим летом. Опыта работы на этих диапазонах у меня практически не было, только поддержка от Tadasa,LY2BAW и QSO на 24GHz в прошлом году:
14.04.2012
13.07 LY2BAW 599 KO35EG 599 (QRB -22км)
13.08 LY2BAW 59 KO35EG 59
13.22 LY2VA 579 KO35EG 599
15.01 LY2BAW 559 KO35DG 589
15.25 LY2BAW 59 KO35DG 59 (QRB- 37км )

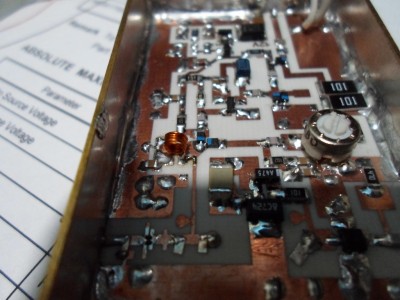

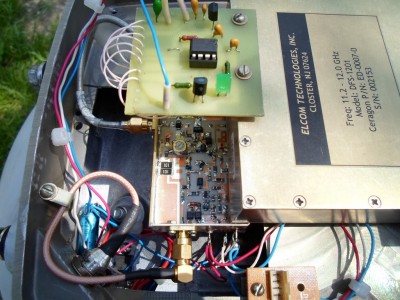

Тогда удалось провести первое QSO между EW-LY на диапазоне 24GHz. Работали мы в группе с Анатолием,EU6AF из квадрата KO35JC. Использовался самодельный трансвертер,который я изготовил, используя публикации DB6NT. Все собрано на небольшой плате из RO4003. На ней смеситель(диоды BAT15-03W),УПЧ на BFG540 и коммутатор RX-TX . В качестве LO использовался синтезатор ELCOM DFS-1201,который легко программируется под нужные частоты в диапазоне 11.2-12.0 GHz.
После первой и неудачной попытки проведения QSO на 47GHz мы с Тадасам, LY2BAW долго исчем на карте лучшую позицию по высоте...

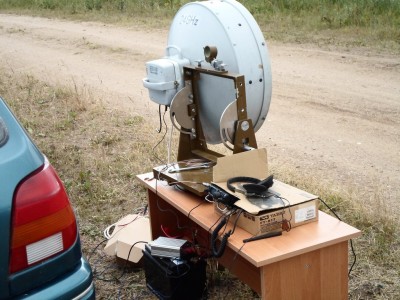

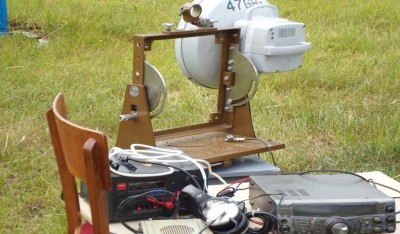

Есть! Тадас находит отличную точку в KO35FB, между нами 18км! На следующий день, утром загружаю комплект аппаратуры 47GHz и новый на 24GHz, который еще не использовался . Через пару часов я уже в KO35FB, подключаю 145.500 и жду вызова от LY2BAW, а пока подключаю FT-817 и прогреваю аппаратуру 47 и 24GHz.
Тадас сообщает на 145.500 о готовности перейти на 1.5см.
Сигнал на 24GHz настолько сильный ,что принимаю даже отраженный от деревьев! Вот результаты по QSO:
24GHz
08.45 LY2BAW/P 599 KO35EE 599 KO35FB
08.47 LY2BAW/P 59 KO35EE 59 KO35FB (SSB)
08.48 LY2BAW /P 59 KO35EE 59 KO35FB(FM)
08.50 LY3UE/P 59 KO35EE Олег 59 KO35FB
10.01 LY1ZI/P 59 KO35EE 59 (FM)

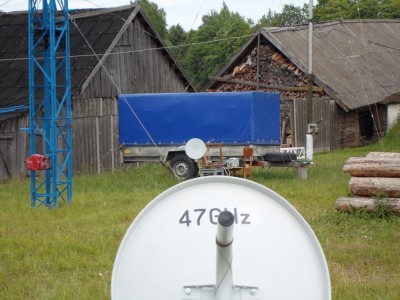

47GHz
09.20 LY2BAW /P 599 KO35EE 599 KO35FB
09.21 LY2BAW/P 59 KO35EE 59 KO35FB (SSB)
09.23 LY2BAW/P 59 KO35EE 59 KO35FB (FM)
09.47 LY1ZI/P 59 KO35EE 59
QRB=18km

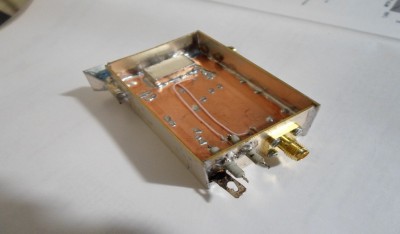

На 47GHz использовал самодельный трансвертер, который собран по схемотехнике DB6NT, но немного проще из-за применения современных транзисторов и отсутствия слесарных работ.Трансвертер собран на плате из СВЧ материала RO4003 на которой находятся : умножитель на NE3517, ФВЧ(самодельный отрезок волновода) и смеситель на диодах BAT24-02LS. Выходная мощность на 47GHz около 0.1mW(-10dBm).
На данный трансвертер был принят сигнал LY2BAW(KO35EG) в KO35MC с уровнем 539, а это уже более 46км!
Жаль, но тогда полного QSO в диапазоне 47GHz не получилось, но есть qso на 24GHz.
24GHz
12.53 LY2BAW/P 59 KO35EG 59 KO35MC (SSB)
13.07 LY2VA /P 55 KO35EG 59 KO35MC(SSB)
QRB=46км
73! Антон, EW6FS
14.04.2012
13.07 LY2BAW 599 KO35EG 599 (QRB -22км)
13.08 LY2BAW 59 KO35EG 59
13.22 LY2VA 579 KO35EG 599
15.01 LY2BAW 559 KO35DG 589
15.25 LY2BAW 59 KO35DG 59 (QRB- 37км )
Тогда удалось провести первое QSO между EW-LY на диапазоне 24GHz. Работали мы в группе с Анатолием,EU6AF из квадрата KO35JC. Использовался самодельный трансвертер,который я изготовил, используя публикации DB6NT. Все собрано на небольшой плате из RO4003. На ней смеситель(диоды BAT15-03W),УПЧ на BFG540 и коммутатор RX-TX . В качестве LO использовался синтезатор ELCOM DFS-1201,который легко программируется под нужные частоты в диапазоне 11.2-12.0 GHz.
После первой и неудачной попытки проведения QSO на 47GHz мы с Тадасам, LY2BAW долго исчем на карте лучшую позицию по высоте...
Есть! Тадас находит отличную точку в KO35FB, между нами 18км! На следующий день, утром загружаю комплект аппаратуры 47GHz и новый на 24GHz, который еще не использовался . Через пару часов я уже в KO35FB, подключаю 145.500 и жду вызова от LY2BAW, а пока подключаю FT-817 и прогреваю аппаратуру 47 и 24GHz.
Тадас сообщает на 145.500 о готовности перейти на 1.5см.
Сигнал на 24GHz настолько сильный ,что принимаю даже отраженный от деревьев! Вот результаты по QSO:
24GHz
08.45 LY2BAW/P 599 KO35EE 599 KO35FB
08.47 LY2BAW/P 59 KO35EE 59 KO35FB (SSB)
08.48 LY2BAW /P 59 KO35EE 59 KO35FB(FM)
08.50 LY3UE/P 59 KO35EE Олег 59 KO35FB
10.01 LY1ZI/P 59 KO35EE 59 (FM)
47GHz
09.20 LY2BAW /P 599 KO35EE 599 KO35FB
09.21 LY2BAW/P 59 KO35EE 59 KO35FB (SSB)
09.23 LY2BAW/P 59 KO35EE 59 KO35FB (FM)
09.47 LY1ZI/P 59 KO35EE 59
QRB=18km
На 47GHz использовал самодельный трансвертер, который собран по схемотехнике DB6NT, но немного проще из-за применения современных транзисторов и отсутствия слесарных работ.Трансвертер собран на плате из СВЧ материала RO4003 на которой находятся : умножитель на NE3517, ФВЧ(самодельный отрезок волновода) и смеситель на диодах BAT24-02LS. Выходная мощность на 47GHz около 0.1mW(-10dBm).
На данный трансвертер был принят сигнал LY2BAW(KO35EG) в KO35MC с уровнем 539, а это уже более 46км!
Жаль, но тогда полного QSO в диапазоне 47GHz не получилось, но есть qso на 24GHz.
24GHz
12.53 LY2BAW/P 59 KO35EG 59 KO35MC (SSB)
13.07 LY2VA /P 55 KO35EG 59 KO35MC(SSB)
QRB=46км
73! Антон, EW6FS
-
Не в сети
- Сообщения: 102
- Зарегистрирован: 25 ноя 2011 16:22
Re: QSO на 47GHz
Молодец Антон!Так держать и спасибо за интересное сообщение 73!
