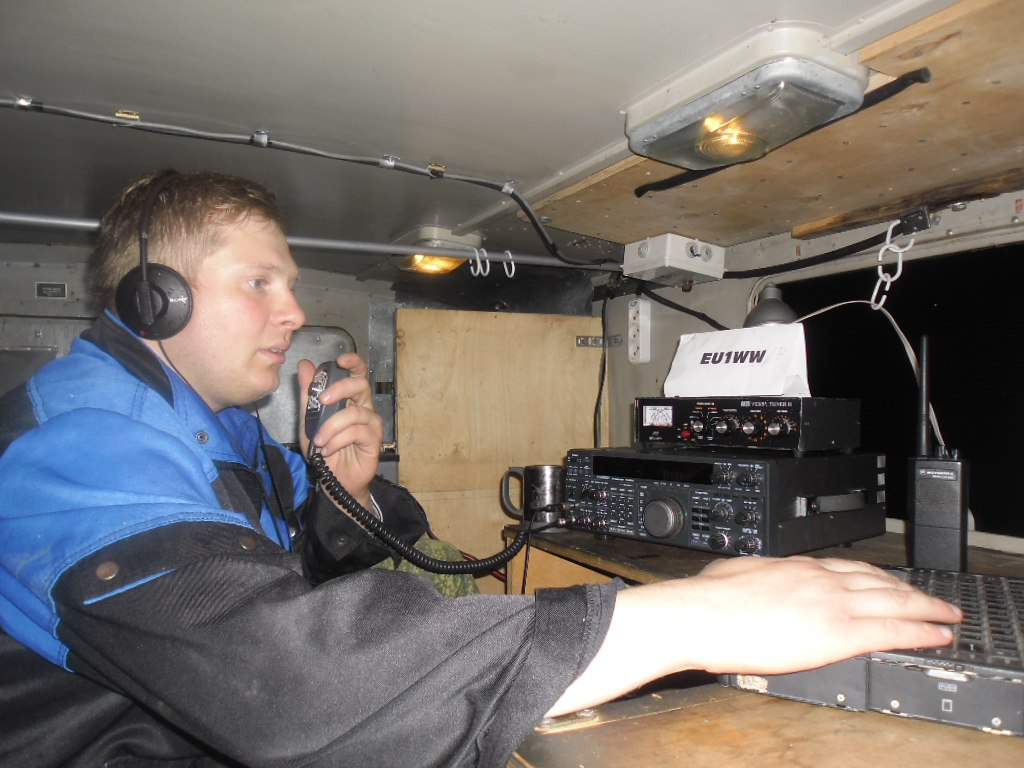

Позиция EU1WW

[EU1W]

EU1WW

[EU1W]

Установка антенны

[EU1W]

Установка антенны

[EU1W]

Сборка

[EU1W]

Подъем

[EU1W]

Зима

[EU1W]

Зима

[EU1W]

Рабочая зона

[EW2RS]

БРАВО!!! Поднять сотню килограмм железа на высоту и установить и настроить! Браво мужики!!!

[EU2Q]

очередной коммутатор

[EU2Q]

собрал в шкаф КСВ по самой длинной ветке на 30 мгц 1,1

от УМ полосковая линия 50 ом на антенны фидер 7\8
не считая отрезков кабеля меди 1.5 кг

[EU2Q]

это точно
сегодня уже висит на стене
даже кабель управления подключен и уже проверил управление по протоколу MODBUS

[EU2Q]

MODBUS TCP удобен потому что поддерживается большинством SCADA систем, например WINCC, очень удобно использовать готовые средства разработки HMI
Я использую EasyBuilder Pro в проекте подвязано несколько разных контроллеров с разными протоколами
Антенным коммутатором симметричных антенн управляет FX1S. Переключением диапазонов на на драйвере и оконечнике simatic s200, самодельный контроллер (управляется MODBUS TCP) управляет коммутаторами УМ и передающих антенн, сейчас на SPI висит 160 выходов из которых 128 задействованы в данное время

сам по себе MODBUS TCP или MODBUS RTU очень удобен для взаимосвязи устройств, под него много софта сделано и есть подробное описание всех возможностей в открытых источниках

[EU1W]

Начинка

[EU2Q]

первая мега 2560 обеспечивает логическое управление рабочими местами, параметры для нее передаются по MODBUS от HMI(мастер)сама мега является слейвом.
вторая мега управляет коммутацией усилителей, антенн там своя логика управления и параметры так же по сети
То есть логика на контроллерах функционирует с теми параметрами которые приходят с HMI
в качестве HMI работает rt симулятор панели из пакета EasyBuilder с некоторыми доработками. Программы выполняются на компах операторских мест

[EU2Q]

проблем с ЭМС нет эксперименты прошли успешно

развязка такая
нога контроллера - оптика - ключ на реле- контакты реле- катушка в2в

использую язык FBD и программу Flprog для HMI EasyBuilder

[EU2Q]

меры по этому поводу приняты

[EU1CB]

Хочу поднять тему .
На данный момент позиция EU1WW заработала на 50% своих возможностей . Доведена до конца схема коммутации на 3 рабочих места . Все антенны подключны к коммутаторам . Стала реальностью возможность выбирать любую антенну с трёх рабочих мест , как на приём так и на передачу . Диапазонные усилители пока в стадии настройки.

[timon]

Хочу поднять тему .
На данный момент позиция EU1WW заработала на 50% своих возможностей . Доведена до конца схема коммутации на 3 рабочих места . Все антенны подключны к коммутаторам . Стала реальностью возможность выбирать любую антенну с трёх рабочих мест , как на приём так и на передачу . Диапазонные усилители пока в стадии настройки.

https://www.youtube.com/watch?v=T_g2tnCRO9k
если интересно посмотри я порожался увиденному.

[VE3EUT]

Хочу поднять тему .
На данный момент позиция EU1WW заработала на 50% своих возможностей . Доведена до конца схема коммутации на 3 рабочих места . Все антенны подключны к коммутаторам . Стала реальностью возможность выбирать любую антенну с трёх рабочих мест , как на приём так и на передачу . Диапазонные усилители пока в стадии настройки.

В WPX планируете работать?

[EU1CB]

Если соберётся команда, то будем.

[VE3EUT]

Если соберётся команда, то будем.

На готовое придти поработать у вас людей нет ???

[EU1CB]

Артур , это наша действительность . Все на дачах-огородах

[VE3EUT]

Артур , это наша действительность . Все на дачах-огородах

Напишите на qrz.ru и на cqham.ru что вам нужны guest operators, я думаю, найдется народ без проблем.

[EU1CB]

Артур , это наша действительность . Все на дачах-огородах

Напишите на qrz.ru и на cqham.ru что вам нужны guest operators, я думаю, найдется народ без проблем.

Ну нормально . То я людей за уши тащил 2 года на стройку , то теперь за уши буду тащить операторов
