Нужен совет по коллинеарной антенне 145 МГц.

[Kubusj]

Привет всем! Собираю данную конструкцию http://qrx.narod.ru/anten/k_ant.htm
Нужен совет от людей, разбирающихся в антенностроении)
Вопрос 1. Можно ли подключить к данному коллинеару противовесы?
Если да то:
Вопрос 2. В какую точку их подсоединять? Снизу согласователя или сразу к оплетке кабеля, идущего от трансивера?
Вопрос 3. Под каким углом, каким количеством, и какой длиной подбирать противовесы?
Хочу собрать качественный коллинеар, в основном для приема отдаленных радиостанций в расстоянии ~150-200 км. Ну и чтобы на передачу хорошо работала)

[ew4gt]

купите готовый заводской вариант и не заморачивайтесь! проверенно временем!

[Kubusj]

купите готовый заводской вариант и не заморачивайтесь! проверенно временем!

А что же поделать, если денег пока нет) наверняка хороший и качественный коллинеар в районе 150 уе будет стоить. Да и интересно самому собрать всё-таки..

[EW3BI]

Вопрос 1. Можно ли подключить к данному коллинеару противовесы?

А смысл если это полуволновой коллинеар.

[EW3MM]

Хочу собрать качественный коллинеар

Чтобы получился качественный коллинеар нужны качественные измерительные приборы. Иначе Ваша затея обречена на провал изначально.

[EU2AWA]

Хочу собрать качественный коллинеар

Чтобы получился качественный коллинеар нужны качественные измерительные приборы. Иначе Ваша затея обречена на провал изначально.

Можно пару примеров приборов?

[EW3MM]

Можно пару примеров приборов?

Ирония ни к чему...
Нормальный антенный анализатор, конечно, кроме всеми любимых AA-330 и MFJ-269 - на УКВ - это барахло.

[EU2AWA]

Можно пару примеров приборов?

Ирония ни к чему...
Нормальный антенный анализатор, конечно, кроме всеми любимых AA-330 и MFJ-269 - на УКВ - это барахло.

Это не ирония. Это попытка сформировать правильный образ мышления в определённой области. АА-1000/1400 -достойный прибор? Аппараты ценой $10-20т. мало кому доступны, поэтому не рассматриваю.

[Kubusj]

Вопрос 1. Можно ли подключить к данному коллинеару противовесы?

А смысл если это полуволновой коллинеар.

т.е. вы хотите сказать, что противовесы работу самоделки не улучшат?

[Kubusj]

Хочу собрать качественный коллинеар

Чтобы получился качественный коллинеар нужны качественные измерительные приборы. Иначе Ваша затея обречена на провал изначально.

а почему бы и не попробовать? куски кабеля лежат без дела. спаять это всё не так уж и долго. по крайней мере все равно будет лучше, чем dx-60 от радиотелефона senao. т.к. эта антенна работает с большего только на прием, и то в радиусе 50 км сигналы пнринимает. а на передачу меня плохо слышно даже в 10 км, при 10 вт.

[EU2AWA]

Хочу собрать качественный коллинеар

Чтобы получился качественный коллинеар нужны качественные измерительные приборы. Иначе Ваша затея обречена на провал изначально.

а почему бы и не попробовать? куски кабеля лежат без дела. спаять это всё не так уж и долго. по крайней мере все равно будет лучше, чем dx-60 от радиотелефона senao. т.к. эта антенна работает с большего только на прием, и то в радиусе 50 км сигналы пнринимает. а на передачу меня плохо слышно даже в 10 км, при 10 вт.

Почитайте, что написано на DX60 про частоты.

[EW3MM]

АА-1000/1400 -достойный прибор?

Достойный, но для 145 Мгц хватит и AA-170 (если речь идет о RigExpert, потому как альтернативы по категориям цена/качество пока не вижу).
Те, кто конструировал УКВ антенны наверняка знает, что без приборов ее настроить никогда не удастся.

т.е. вы хотите сказать, что противовесы работу самоделки не улучшат?

Ухудшат. Они здесь ни к чему.

куски кабеля лежат без дела. спаять это всё не так уж и долго.

Зачем портить кабель. Эта антенна - ерунда. Сделайте лучше обычный штырь 2x5/8 (с противовесами).
Вот, например - работает очень хорошо.

[EW1AA]

Пришлось когода-то изготовлять подобную антенну, правда на более высокочастотный диапазон.
Это только кажется, что антенна "простая". В её конструкцию заложена масса параметров, требующих измерений. Это, прежде всего, коэффициент укорочения (К.У.) кабеля излучателей. Даже небольшая ошибка в измерении К.У. кабеля (или применении кабеля не как у автора), "уведет" резонансную частоту антенны далеко от желаемого диапазона. Под измеренный К.У., надо пересчитать почти все размеры. Имеет значение и свойства диэлектрика над оплеткой кабеля излучателей. Конструкция такой антенны предполагает её помещение в диэлектрическую трубу. При наличии даже минимальных осадков (дождь, снег), все параметры антенны "рассыпятся".
Соглашусь с EW3MM. Без измерительных приборов, хотя бы простейших, её делать нельзя, а ещё лучше вообще не делать. (Если Вам на самом деле нужна антенна, а не набор кусков металла). Есть большое количество "классических" антенн на этот диапазон.

73!
Сергей

[Kubusj]

Почитайте, что написано на DX60 про частоты.

я знаю, на каких частотах работает эта антенна. потому и говорю, что кроме dx60 у меня пока ничего нет..

[ew7as]

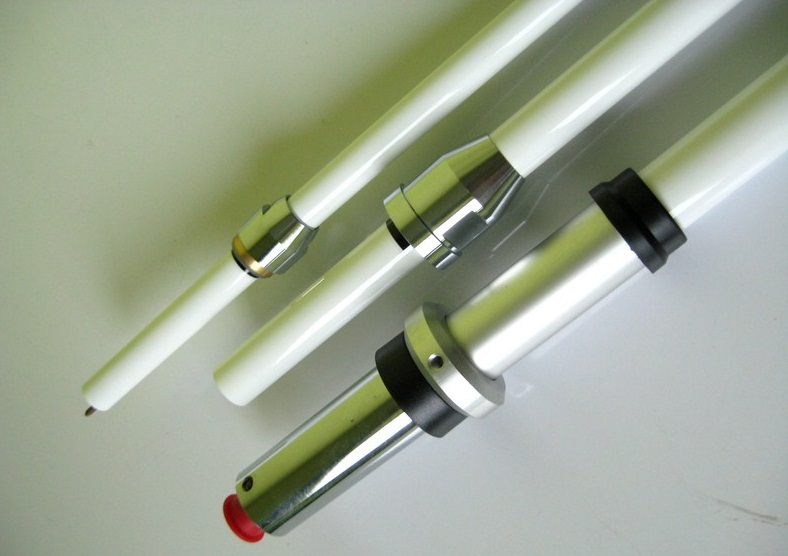

Для стационарных радиостанций в электросетях используются коллинеарные антенны, состоящие из 4-х полуволновых вибраторов, размещённых в стеклопластиковой трубе длиной 3 м, без противовесов. В Вашем случае, противовесы тоже не нужны. На фото изображена антенна типа Anli A-1000MV, немного другая у неё схема.

[EW4EK]

Джентльмены, а кто-нибудь знаком с этой антенной? (Извиряюсь перед автором темы за вторжение)
http://rv9cx.jimdo.com/%D0%B6%D0%B5%D0% ... %BC%D0%B8/

[EW2RS]

а на передачу меня плохо слышно даже в 10 км, при 10 вт.[b][/b] По этому для малой мощности надо сделать ХОРОШУЮ антенну Допустим: на радиосканере есть ветка двухдиапазонных антенн Есть все от и до и только почитать надо от 1 до 200 страницы Вы что? Не найдете алюминиевого провода от 3мм и выше На бум черенок от граблей и будет Вам счастье! Читайте Если у Вас есть позывной и Вы работаете на УКВ -- тогда приезжайте и подарю 7 элементную из алюминия 5-6 мм на 145 500 М Гц

[EW6O]

а на передачу меня плохо слышно даже в 10 км, при 10 вт.

ТАК И НЕ УДИВИТЕЛЬНО , СХЕМА ВСЯ ИЗ ОШИБОК ...
ЕСЛИ СОБРАТЬ ТОЧНО ПО НЕЙ ТО КОНЕЧНО НЕ БУДЕТ СЛЫШНО И НА 1 км , НИЧЕГО УДИВИТЕЛЬНОГО ЧТО НЕ СЛЫШНО ЕСЛИ СОБРАТЬ ПО СХЕМЕ ТО ТАК И БУДЕТ...
И ТО ЕСЛИ НЕ ЗАКОРАЧИВАТЬ КАБЕЛЬ ПИТАНИЯ КАК ЭТО ПОКАЗАНО НА РИСУНКЕ
НЕ ВДАВАЯСЬ В ПОДРОБНОСТИ --- СХЕМА НЕ РАБОЧАЯ ---



ПОЧТИ 2 ЧАСА НОЧИ ТОЛЬКО С ПОЕЗДА
ЕСЛИ НИ ЧЕМ НЕ ОТВЛЕКУТ УТРОМ ДОПИШУ ,НО СХЕМА ВСЯ В ОШИБКАХ ...

[EW4RF]

Джентльмены, а кто-нибудь знаком с этой антенной? (Извиряюсь перед автором темы за вторжение)
/

Практически весь 2012 год на такой антенне сидел:) самая дальняя связь была это город Советск Калининградская обл. на 145,5 Мгц:)

[Kubusj]

а на передачу меня плохо слышно даже в 10 км, при 10 вт.

--- СХЕМА НЕ РАБОЧАЯ ---

СХЕМА ВСЯ В ОШИБКАХ ...

Спасибо, убедили)

На данный момент рассматриваю вариант промышленного даймонда F23.
Как раз разъем с изоляторами есть точно такие же от dx60 как и в f23.
http://spiek.ucoz.ru/publ/skhemy/samode ... 3/3-1-0-18
http://radiofrekuensi.blogspot.com/2010 ... a-f23.html

Как на ваш взгляд, будет работать антенна, при наличии ксв-метра под рукой?
и я не могу разобраться с конденсатором. на разных схемах f23 емкость конденсатора разная от 4,5 до 6,5пкф. Какой будет оптимальный кондерчик для настройки антенны? Слышал просто, что людям с кондером в 6 пкф не удавалось вогнать антенну в резонанс, а с 5 4,5 пкф более менее удалось..

[EW2ABC]

Вот очень простые и эффективные J x4 вертикалы на 145 и 435MHz. Гнутся из одного цельного куска провода, затем можно примотать к стеклопластиковой удочке или деревянной палке. Проще не придумаешь

[EU2AA]

Коллинеарная антенна очень капризная вещь.

Лучший вариант по моему мнению - польская конструкция, подробно воплощенная в чертежи LY2BOK.



Приходилось изготавливать около 20 штук для пейджинга.
Несколько штук - на 145МГц.
*остались точеные капролоновые изоляторы и другие детали изготовления Анатолия EW2FD, именно те, что изображены на этих трех чертежах (кроме труб), поделюсь безвозмездно. Пишите в ЛС.

Прочие конструкции явно уступают, перепробовал многие.
Например, Cushcraft - отличная и простая антенна, однако в направлении согласующей скобы имеет разрыв диаграммы направленности в вертикальной плоскости.

[EW2ABC]

Лучший вариант по моему мнению - польская конструкция

Собранная на коленке в 90х годах типо антенн Ротхаммеля? Серьезно ... лучшая? Файл mmana есть на эту польскую антеннку для сравнения?

[YOZ11]

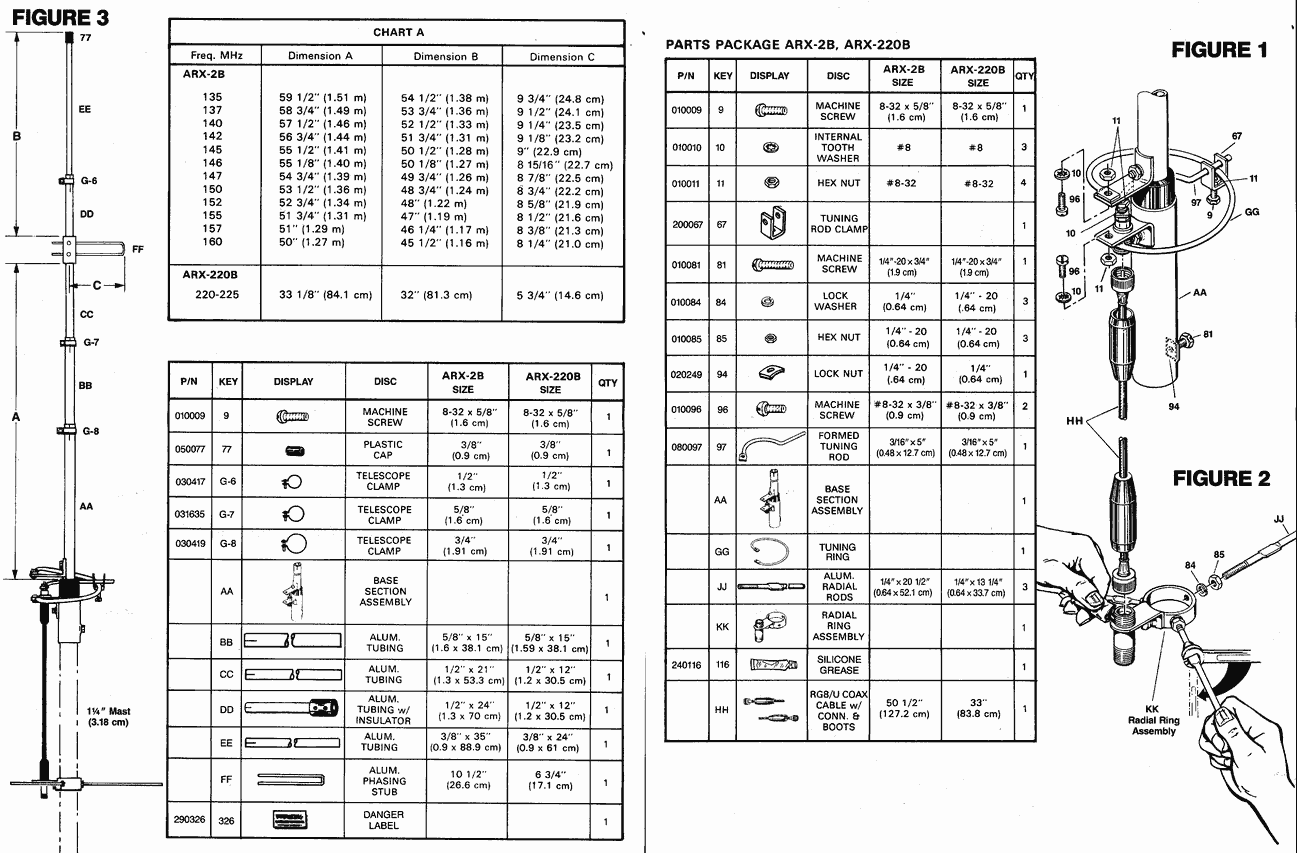

Проще найти чертежи коллинеара Cushcraft ARX-2b
Изготовить все по ним и как говорится не лохматить бабушку.
Эта конструкция сто раз проверена, повторена не одним человеком и реально работает, причем круто работает.

[EW2ABC]

Проще найти чертежи коллинеара Cushcraft ARX-2b

Не соглашусь. Проще согнуть проволоку и примотать к удочке за 30 минут вполне осилить любому начинающему, с тем же результатом, без гемора, в изготовлении 1000 деталек по чертежам.
