LPA 14-30МГц RA3LE

[Valery]

Здравствуйте. Посмотрите мою логопериодическую антенну LPA 14-30МГц на сайте antenna-su.ru, не пожалеете.
73. Валерий.



EW2CC
Добавил в названии темы RA3LE

[EW2CC]

Приветствуем Валерий Иванович !
Посмотрел вашу антенну, здорово !
Прямая ссылка на антенну http://antenna-su.ru/index.php/2010-03- ... o1430.html

[Vladimdq]

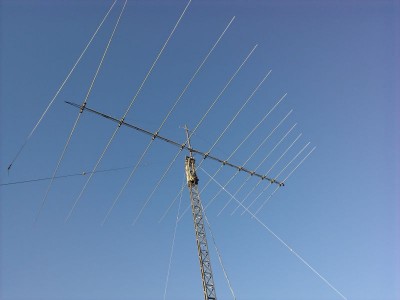

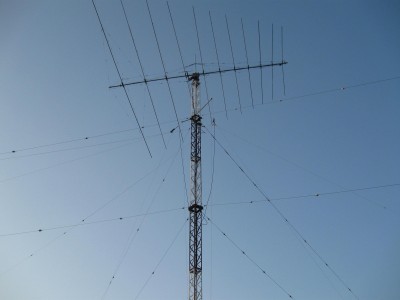

А такая антенна стоит на окраине Речицы в деревне Жмуровка и конструкция называется сделай сам уже 7 лет. С уважением ew8dq

[EW2CC]

А такая антенна стоит на окраине Речицы

Года полтора назад я по этой мачте камушками мелкими кидал, ждал когда хозяин появится, не дождался

[Valery]

Здравствуйте. LPA не есть что то новое. Все посольства на западе да и у нас были утыканы такими антеннами. Но есть одно НО - они работали на приём и считались по какой то методике. При проверке на современных программах все эти конструкции (в том числе и из Ротхаммеля, Радио, и т.д.) оказывались условно работоспособными, а про КСВ речь вообще не могла быть. LPA - как сложный часовой механизм - проверить с помощью программ можно, создать в автомате нельзя. Только ручная работа, основанная на знаниях законов радиотехники. Мною созданы LPA от 14МГц до 40ГГц, превосходящие по всем параметрам R&S. LPA 14-30 одна из них.
Что обсуждать то будем? - если у Вас есть знания - можно и обсудить. А если есть вопросы по делу - отвечу.
Разумеется здесь кроме файла ничего не смогу предоставить. Надеюсь, что Радиолюбители ценят труд.
Данное сообщение ни чем не отличается от всех других на сайте, может чуть серьёзнее.
73! Валерий.

[EU4A]

... А если есть вопросы по делу - отвечу...

Валерий Иванович!
На сайте http://antenna-su.ru указано, что "...она не уступает по параметрам полноразмерным 3-х элементным волновым каналам ни на одном любительском диапазоне от 14 до 30 мГц , а по некоторым превосходит их."
Интересно, по каким - превосходит полноразмерные однодиапазонные волновые каналы?
В чём, на Ваш взгляд, её преимущество перед, например, SAY5-9 кроме очевидных параметров?

[Valery]

Павел, здравствуйте. При трёх элементах не просто получить, низкое КСВ в широкой полосе, большие G и F/B. Монобим на 14МГц 3el имеет на 0.2dbd больше усиления, но вдвое более узкую (по КСВ 1:1.2) полосу и на 14db хуже FB. Стоит только расширить ему полосу и улучшить F/B - сразу резко падает усиление. И тогда проигрыш по всем параметрам. А полоса - это метеоустойчивость параметров. Не говоря о том, чтобы заменить LPA нужно 5 монобимов.
SAY5-9 значительно короче LPA и по законам поля имеет соответственно меньшее усиление. Не всё у неё хорошо с КСВ по диапазонам. Проектировщик мне неизвестен, параметры (зависят от программы) прведенные им не проверял, но антенна не плохая, рабочая.
Следует помнить, что антенны нужно поднимать только на высоты предложенные изготовителем. В противном случае могут ухудшиться параметры на каких то частотах.
73! Валерий.

[eu1tx]

Антенна производит впечатление.
Пока только не понятно какие у нее механические параметры К, площадь ветровой нагрузки.
Какая под нее поворотка нужна? Диаграммы по остальным диапазонам, кроме тех что есть уже на сайте производителя.
Да и потом, при массе в 30кг, насколько долговечной окажется такая конструкция?

[EU4A]

Валерий Иванович - спасибо за информацию!
И развейте моё предубеждение к LPA-антеннам (скорее всего неправильное из-за не столь обширных знаний в антенностроении), что "правильная" антенна в какой-то мере является дополнительным ДПФ (чуть-чуть ) на прием и немножко П-контуром на передачу.
Не является ли её "+" в плане низкого и широкого КСВ одновременно и небольшим "-" ?
Предугадываю ответ: подключайте эту антенну к "правильному" приёмнику и грамотно стройте РА...

Её бы да в материале Д16Т - шикарный вариант для дома р/любителю со скромным достатком.

[Valery]

Павел, здравствуйте. LPA для передатчика представляет собой широкополосную, почти активную ~50ом нагрузку во всей полосе частот. Не требуются тюнеры. О фильтрации речь не идёт, как и у МЛТ=50ом. На всех частотах реальная LPA имееи почти одинаковую диаграмму и мало меняющиеся другие параметры. У идеальной LPA на всех частотах всё одинаково.
На счёт Д16Т - Николай прменяет не хуже материалы и не такие ломкие как Д16Т. Проверено на многих больших КВ антеннах.
Другие подробности будут на его сайте.
Кстати на 50мгц она работает замечательно, но лучше с тюнером, так как КСВ до 2-2.5.
73. Валерий.

[EU4A]

Валерий Иванович - спасибо за ликбез.

... Кстати, на 50мгц она работает замечательно, но лучше с тюнером, так как КСВ до 2-2.5

Т.е. на 50МГц параметры G и F/B если и ухудшаются, то незначительно?
Тогда тем более - антенна заслуживает внимания.
Жаль только, что её характеристики сильно зависят от изменения высоты установки антенны над землёй.
А если это крыша многоэтажки? Как антенна себя поведёт в такой ситуации?

[Valery]

Павел, здравствуйте. ЛПА для передатчика представляет активную ~50ом нагрузку в рабочей полосе частот. О фильтрации речь не идёт, как у МЛТ-50ом. Тюнер не нужен.
У идеальной ЛПА все параметы в рабочей полосе одинаковые, но создать такую крайне сложно. Не помогут различные формулы и методики. Только кропотливая ручная настройка в программе, затем в железе. Проверил много антенн известных фирм, всё далеко от хорошего. На удивление прекрасные, ровные параметры показала одна из наших TV антенн для ДМВ - молодцы!
У данной LE-ЛПА разброс усиления по частоте не превышает: G= 4.7+/-0.35dbd, F/B = 20+/-2db. Только на 14Мгц F/B = 29db. На разных высотах подвеса параметры несколько гуляют для разных часот. Следует придерживаться рекомедации производителя.
Д16Т - материал хороший, но хрупкий для длинных элементов. Есть и получше. Николай знает, что применять.
73! Валерий.

[Valery]

Хочу поправить, КСВ на 50МГц 1:1.76 - можно и без тюнера. Остальные характеристики те же (5dbd x 23db).
Земля или крыша влияют как на любую антеену. Не ниже 11метров.

[EU4A]

Валерий Иванович - спасибо за дополнительную информацию!
Всегда интересно узнать информацию из первых уст.

[EU1U]

но какая эта LPA сборщик ВСЕГО эфирного мусора!

[Valery]

но какая эта LPA сборщик ВСЕГО эфирного мусора!
Хорошо бы представлять а каковы селективные свойства любой антенны, например простого диполя. Они крайне низки!!! Слишком мала нагруженная добротность антенны и ни какая диаграмма. Иначе не нужен был преселектор в приёмнике. Плюс работа антенны на гармониках - на диполь 3.5Мгц работают и на 7, и на 14, и на 28МГц. Любая антенна - это "сборщик мусора", выражаясь Вашими словами.
У каждого звена своя задача: у антенны принимать, у преселекторов выбирать полосу приёма. Современныя аппаратура, имея хорошую динамику, справляется с этой задачей. Это же не детекторный приёмник.
За рубежём всё чаще стали применять LPA, как эффективную антенну, если нет возможности поставить 5-7 монобимов по 7 - 10 элементов (отнюдь не для селекции, а для усиления и диаграммы).
73! Валерий.

[NikolayT]

Всем доброе время суток.
На youtube мной выложены ролики с параметрами ЛПА на разных диапазонах, в том числе и 50 мГц, представлены съёмки зависимости КСВ для высоты 6.5 метра и 11 метров. Подстилающая поверхность - железобетон.... Аналог крыши. Все ссылки на ролики находятся на странице с описанием антенны - http://antenna-su.ru/index.php/2010-03- ... o1430.html . Последние несколько страниц форума про наши антенны - http://www.cqham.ru/forum/showthread.ph ... post566658 посвящена именно ЛПА. Там есть и результаты эфирного теста антенны.
Николай . RA3DRC .

[EW1W]

Вместе с EU1TX взяли LPA 14-30. Сейчас работает СT-HF37.

Трудно обсуждать что-то на расстоянии, поэтому решили проверить работу LPA 14-30 в живую и если устроит, как компромисс на 20-18-15-12-10 метров, то оставить её вместо СT-HF37. Правда время, зима, не подходящее для установки антенн....

[EU4A]

Вместе с EU1TX взяли LPA 14-30...

Александр, Юрий - обязательно поделитесь своими впечатлениями. Думаю, многим будет интересно.
Просто не представляю, как Александр один её занёс на 3-й этаж
Легкой и быстрой сборки

[EU3EU]

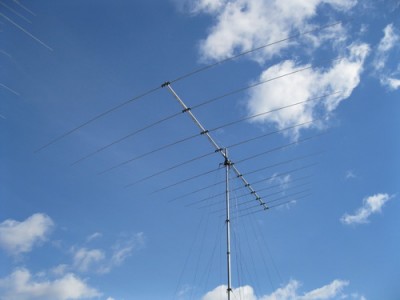

Поставил такую.
Сходу КСВ по диапазонам:
20м: ровный 1.2,
17м: ровный 1.2,
15м: от 1.2 в начале до 1.5 в конце
12м: 1.1 ровно
10м: 1.1 в начале, 1.2 на 28.5, дальше плавно горбик до 1.3 на 29.0 МГц и в конце 1.2.
По эффективности ничего пока не скажу, опять магнитная буря сегодня. Но F/B на двадцатке действительно отличный.
