АНТЕННЫ КВ

[EW1CT]

носом ткните ,ни как не найду что то.

[EU3EU]

носом ткните ,ни как не найду что то.


Если надо что-то померять - то в режиме редактирования провода добавьте провод между нужными точками и посмотрите его длину

[EW1CT]

Спасибо!

[EU3EU]

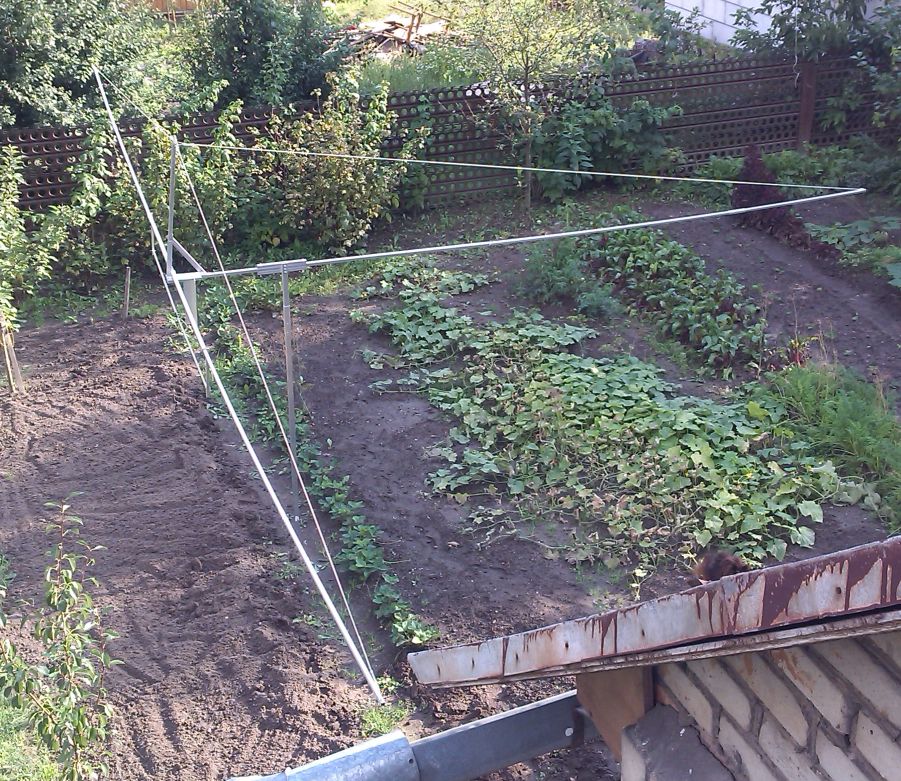

Дошли таки руки. Соорудил в алюминии пятидиапазонный Jungle Job.
Осталось натянуть рефлекторы, настроить и можно поднимать.
Конструкция очень лёгкая - порядка 5 кг, легко манипулировать антенной одной рукой. При этом довольно прочная.

[EU3EU]

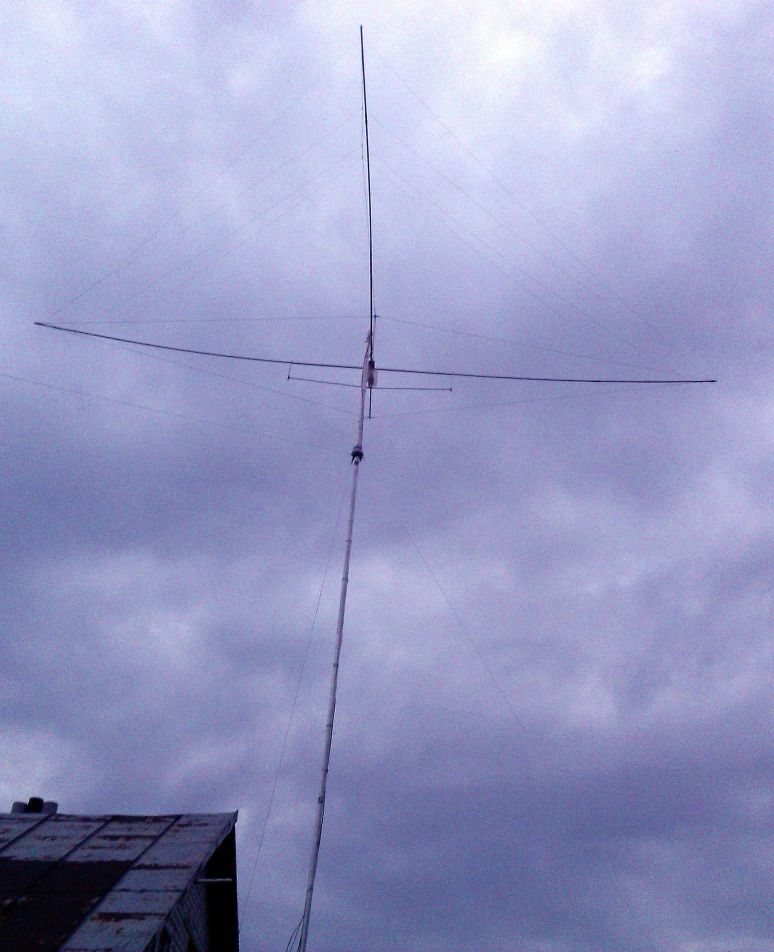

И вот, наконец, водрузил алюминиевую версию с четырьмя рефлекторами. Работает как рассчитано на 14, 18, 21 и 24, КСВ не выше 1.6. На 28 не хватило минимальной ёмкости, но невелика беда, на десятку лучше монобэндер соорудить.
F/B на всех диапазонах соответствует расчётному (проверял по скиммерам RBN). Кстати, меня на 18 впервые услышал скиммер KH6LC, когда я развернулся на север. Получил от него +5 дБ сигнал/шум. И это при не ахти каком проходе. Прикольно! :)
ММАНА прилагается.

[EW3MM]

на 14, 18, 21 и 24, КСВ не выше 1.6. На 28 не хватило минимальной ёмкости, но невелика беда

Отличная конструкция!!! На 28 и 24 все равно нет прохода в ближайшее время.
Какие сечения примененного алюминия???

[EU3EU]

Какие сечения примененного алюминия???

АД-31 бокс 20 мм стенка 2, дальше бокс 15 мм стенка 1.5. С квадратными работать проще :)
И да, электролобзик рулит! :)

[EU3EU]

Я вот тут подумал, а не приходила ли кому в голову идея собирать антенны из эктсрудированного алюминиевого профиля, типа того, что используется для перегородок, окон и т.п.? Существующие системы профилей таковы, что позволяют собирать практически любую конструкцию с использованием всевозможных соединителей. А за счёт наличия большого количества рёбер жесткости в профилях антенна должна получаться более прочной при меньшем весе.
Это же такой простор для творчества!
Дайте ссылок, если кто видел подобное применение профилей в радиолюбительстве.

[EU2AWA]

Я вот тут подумал, а не приходила ли кому в голову идея собирать антенны из эктсрудированного алюминиевого профиля, типа того, что используется для перегородок, окон и т.п.? Существующие системы профилей таковы, что позволяют собирать практически любую конструкцию с использованием всевозможных соединителей. А за счёт наличия большого количества рёбер жесткости в профилях антенна должна получаться более прочной при меньшем весе.
Это же такой простор для творчества!
Дайте ссылок, если кто видел подобное применение профилей в радиолюбительстве.

Приходило. Но пока воздержался от вложений.

[EU3EU]

Приходило. Но пока воздержался от вложений.

Да, недешево. Но ведь собрал-разобрал, потом, как конструктор, для другой идеи запользовал.

[EW4DX]

Ромас, ты хочешь раздуть очередной холивар?

[EU2Q]

ЕН антенна 40\80

уменьшеный вариант

[vladem]

Я вот тут подумал, а не приходила ли кому в голову идея собирать антенны из эктсрудированного алюминиевого профиля, типа того, что используется для перегородок, окон и т.п.? Существующие системы профилей таковы, что позволяют собирать практически любую конструкцию с использованием всевозможных соединителей. А за счёт наличия большого количества рёбер жесткости в профилях антенна должна получаться более прочной при меньшем весе.
Это же такой простор для творчества!
Дайте ссылок, если кто видел подобное применение профилей в радиолюбительстве.

А не увеличится ли парусность антенн?

[EU3EU]

А не увеличится ли парусность антенн?

Профиль со стороной 20мм. Это эквивалентно трубе с диаметром 25 мм. Но по прочности в разы лучше.

[EW3MM]

Профиль со стороной 20мм. Это эквивалентно трубе с диаметром 25 мм. Но по прочности в разы лучше.

Лучше в сторону ребра, т.е. в определенной плоскости. Труба крепкая во всех плоскостях одинаково.

[EU1AZ]

ЕН антенна 40\80

уменьшеный вариант

Прям как филиал "Голоса Америки"
можно прыгать по частотам, уворачиваясь от глушилок

[EW4VX]

Не совсем практическая конструкция КВ антенны

[EW3MM]

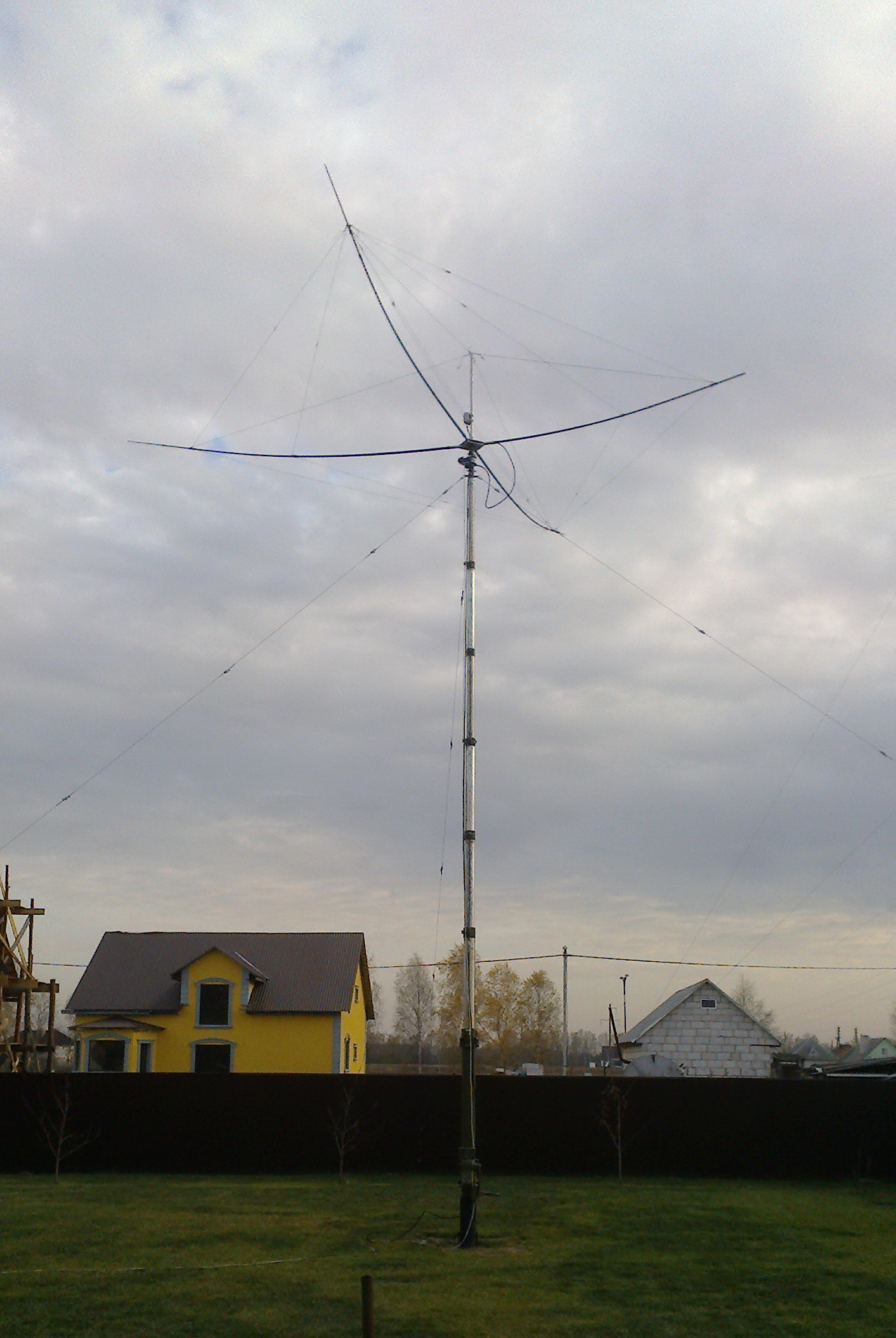

На замену тяжелой яги, изготовил сверхлегкий спайдер - пока, для тестирования, 21/28Mhz.
Элементы конструкции: крестовина - дюраль из остатков военпрома, китайские 5-ти метровые удочки, элементы - полевка, растяжки - danline, 2 мотка липучей изоленты, кусок стеклотекстолита на изоляторы, балун - amidon FT240-61.
Вес антенны без поворотки - 3 кг, с повороткой - 9 кг.
Работает классно!

[EU3EU]

На замену тяжелой яги, изготовил сверхлегкий спайдер...

Вес антенны без поворотки - 3 кг, с повороткой - 9 кг.
Работает классно!

Супер! 3 эл это солидно.
А что за поворотка такая весом 6 кг?

[EW3MM]

А что за поворотка такая весом 6 кг?

AlfaSpid. Сталь!!! Никаких дюралевых Yaesu никогда и ни за что.)))

[EU3EU]

А что за поворотка такая весом 6 кг?

AlfaSpid. Сталь!!! Никаких дюралевых Yaesu никогда и ни за что.)))

Да, отличная штука, согласен.

[EW3MM]

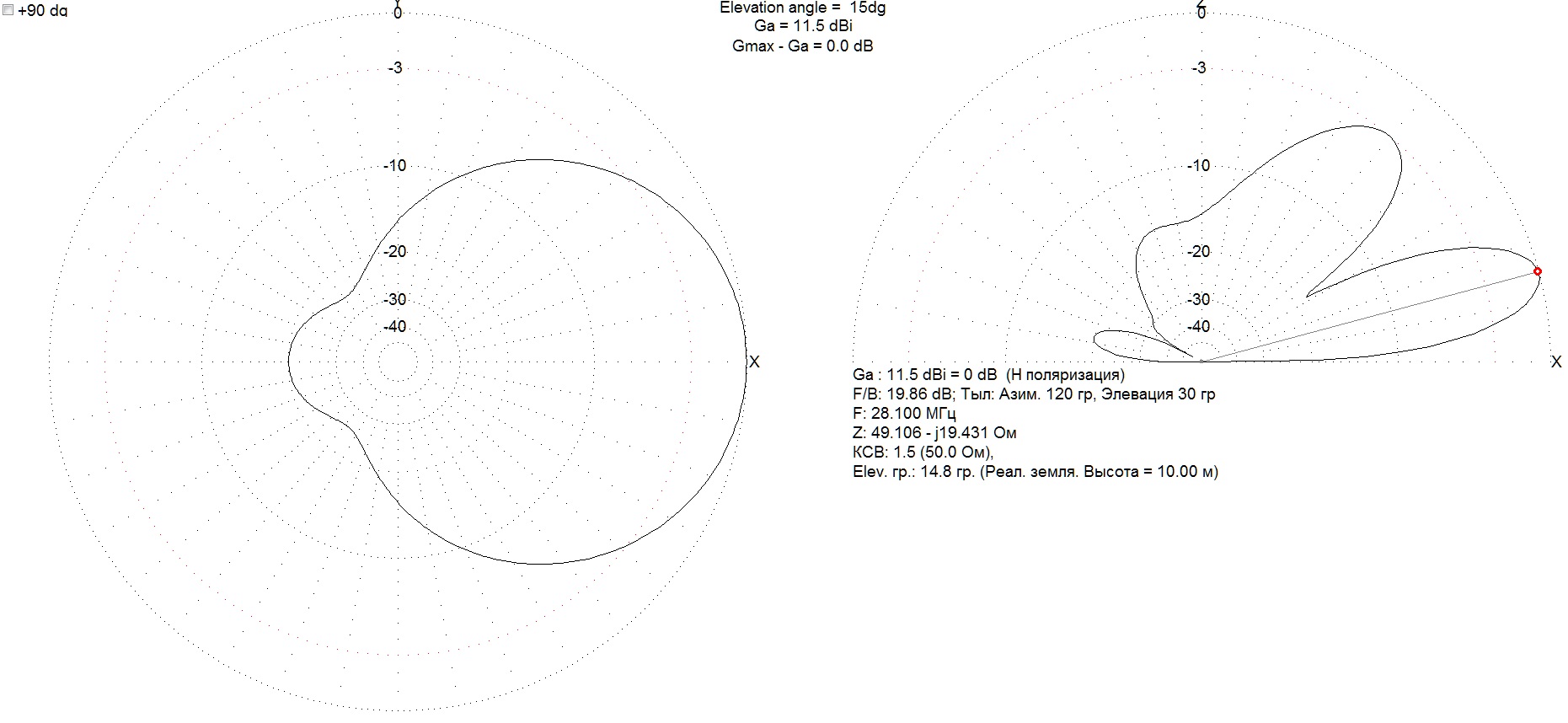

В продолжение темы.

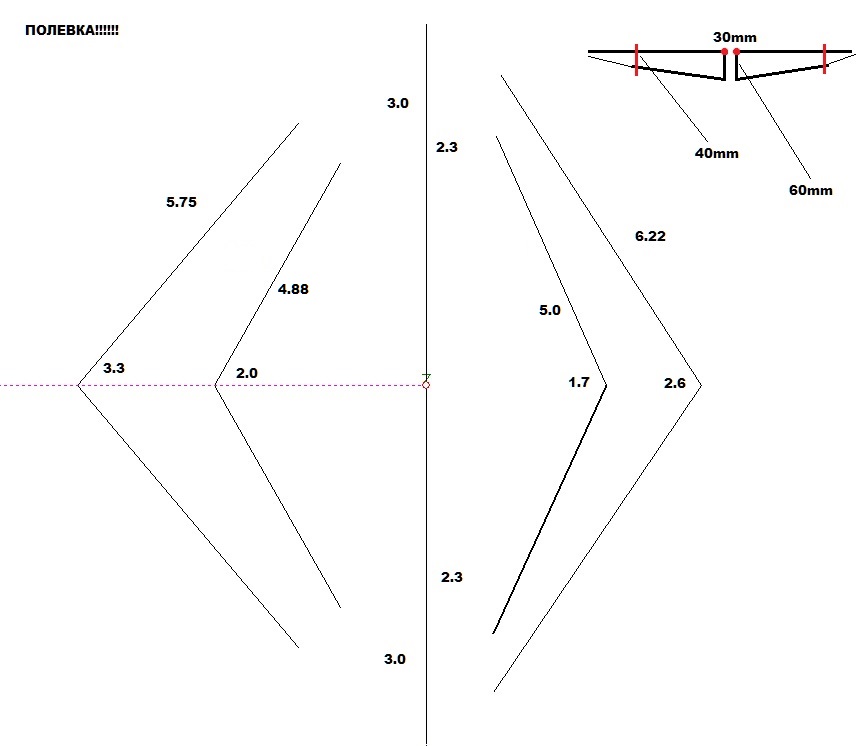

Конкретные размеры для варианта из расплетенной полевки П-274.

[EU3EU]

А я всё смотрю в сторону пятидиапазонного SP7IDX hex-beam. Не три элемента, конечно, но очень уж добротная конструкция у него, качественные распорки, плюс, всё уже отмеряно и окольцовано. Пишут, что ничего подгонять не нужно. Только растянуть остаётся и сразу работает. Но цена 480 €, плюс доставка и пошлина, ещё и с растаможкой возиться придётся. Это смущает.

[EW3MM]

А я всё смотрю в сторону пятидиапазонного SP7IDX hex-beam.

Ничем не хуже (см. ниже), да сделать самому очень просто.
Конечно, удочки не вариант, но прикупив нормальные палки от quad.ru - себестоимость получиться до 100 трампов

Кстати, сегодня вечером FR/F5UOW (15м) - на вертикал еле слышно. На мой чудо-спайдер (8м над землей) ответил сразу.
Хорошая все же антенна. Раньше не верил)))

[EU3EU]

прикупив нормальные палки от quad.ru

А они точно нормальные?
