Антенна RA3LE 10 элементов

[EW1GR]

[EW1GR]

[EW1GR]

Ну вот вроде как бы и все :) ... эпопея с пластиком закончилась. Результат радует. Повторяемость 100% в любых других вариантах антенн и размерах.
подводя итоги по материалу:

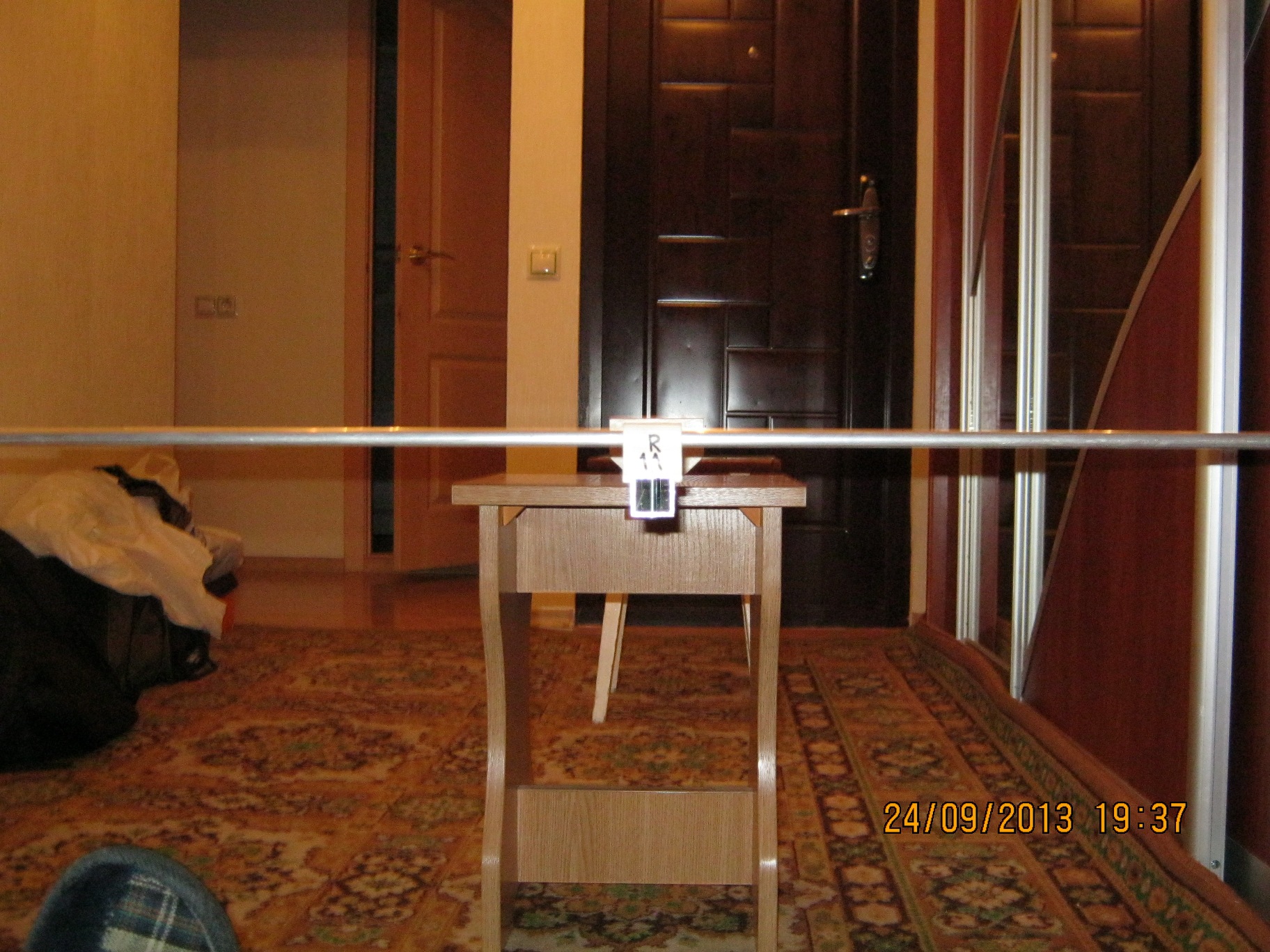

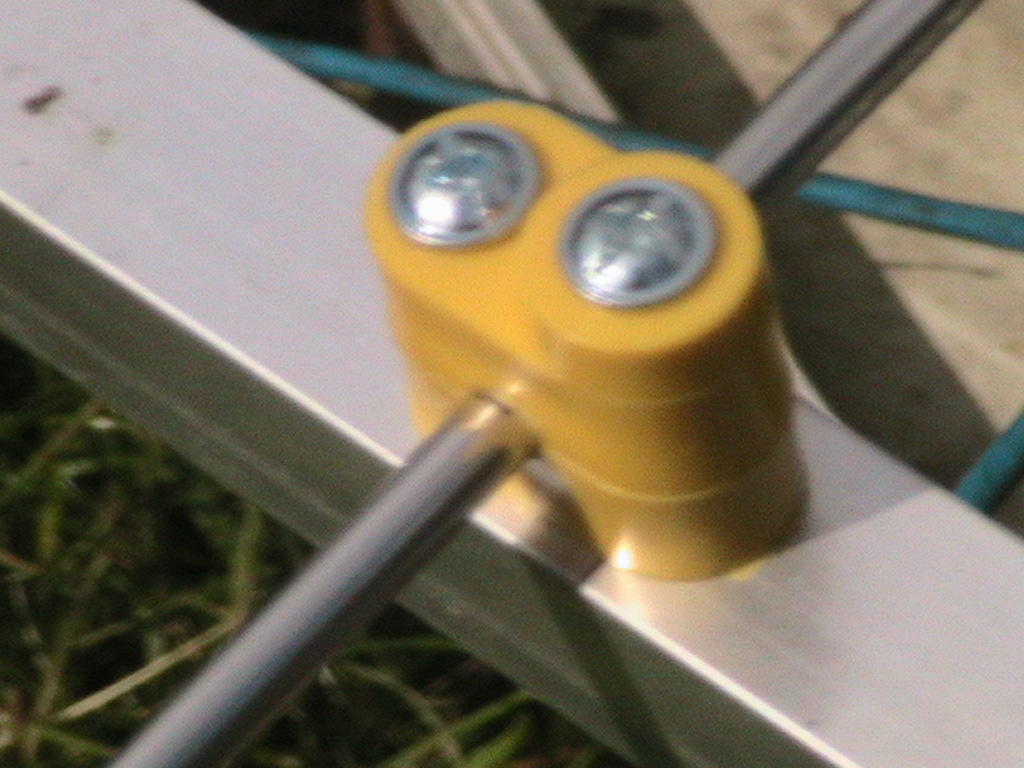

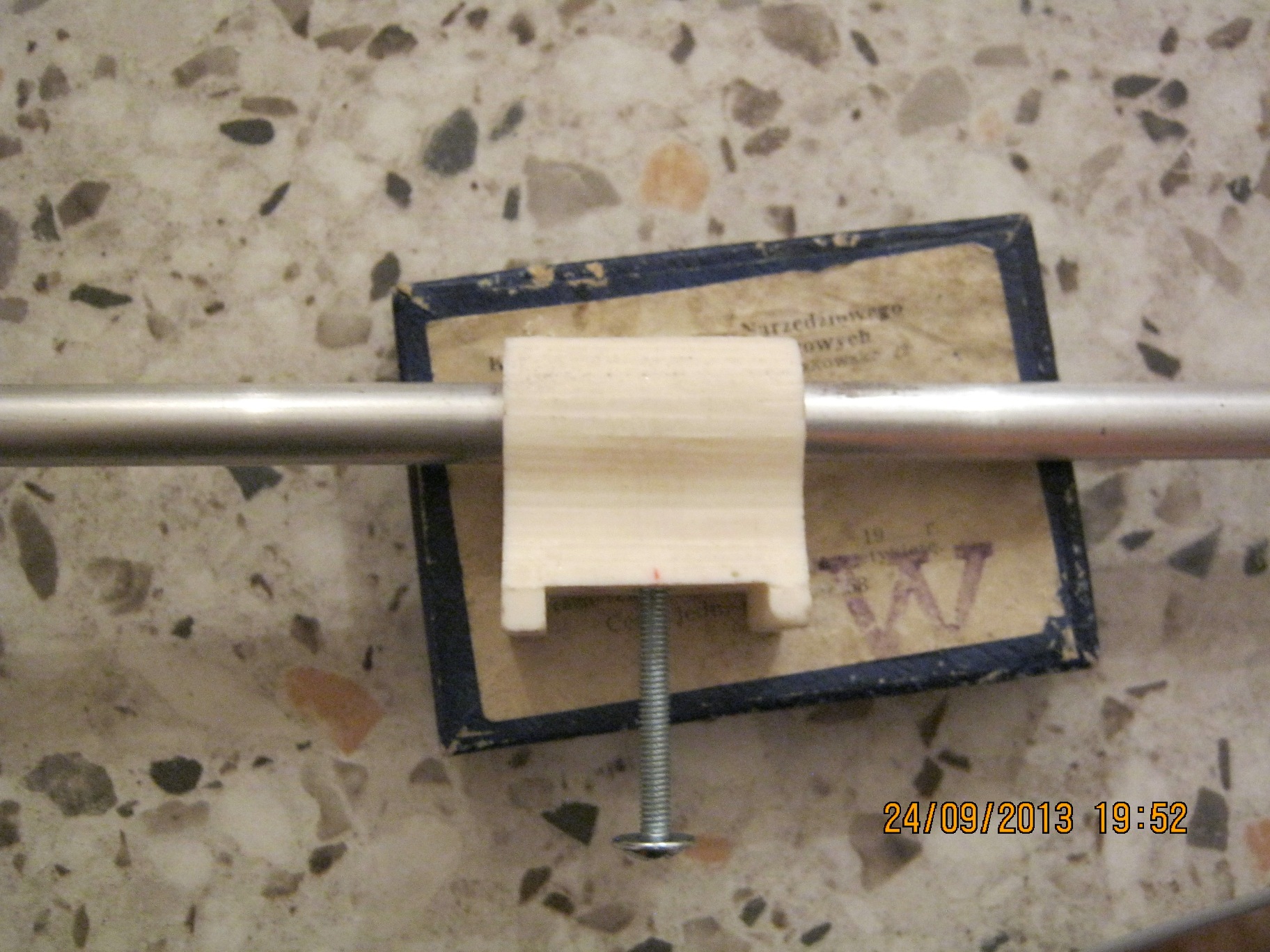

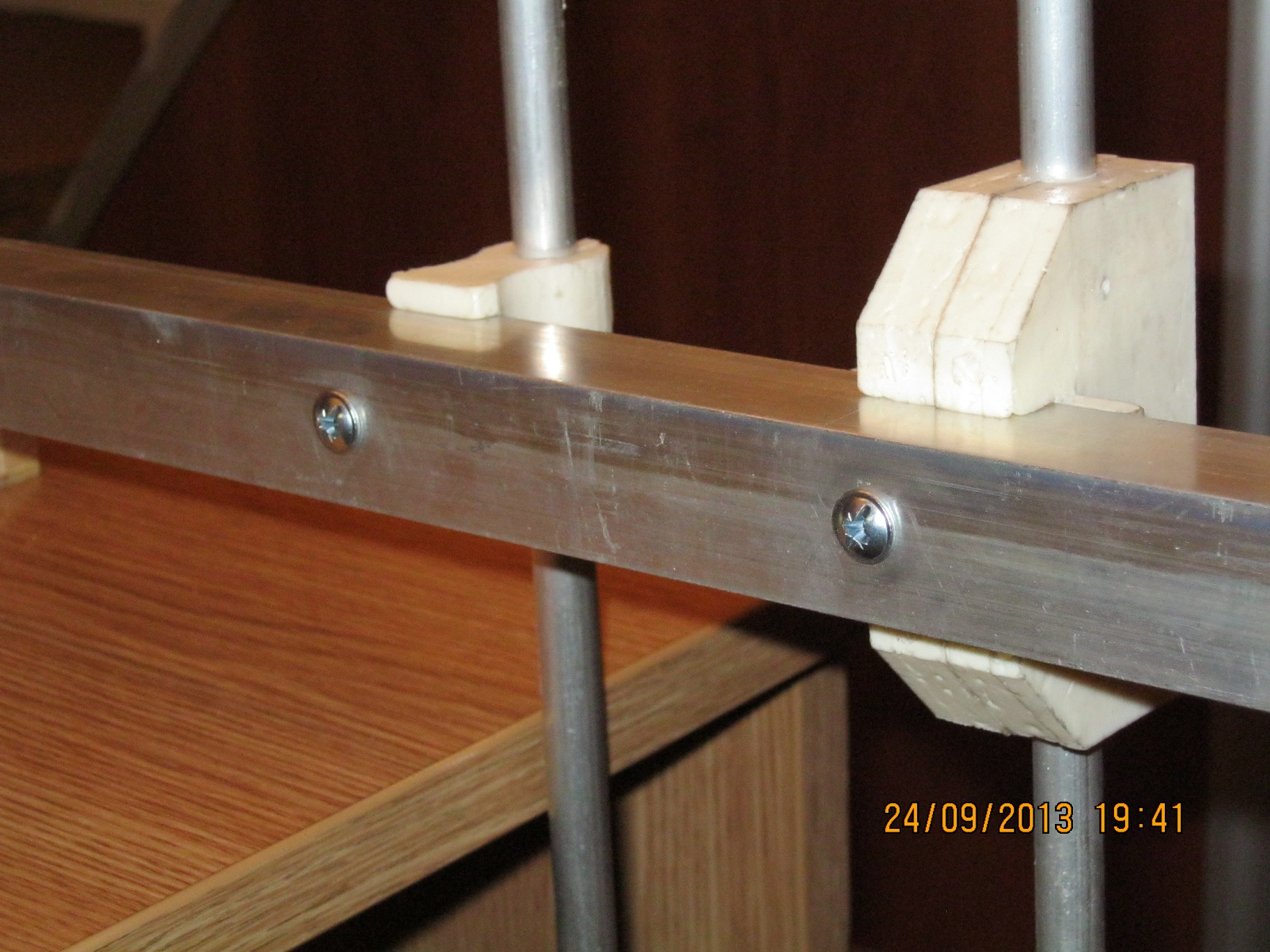

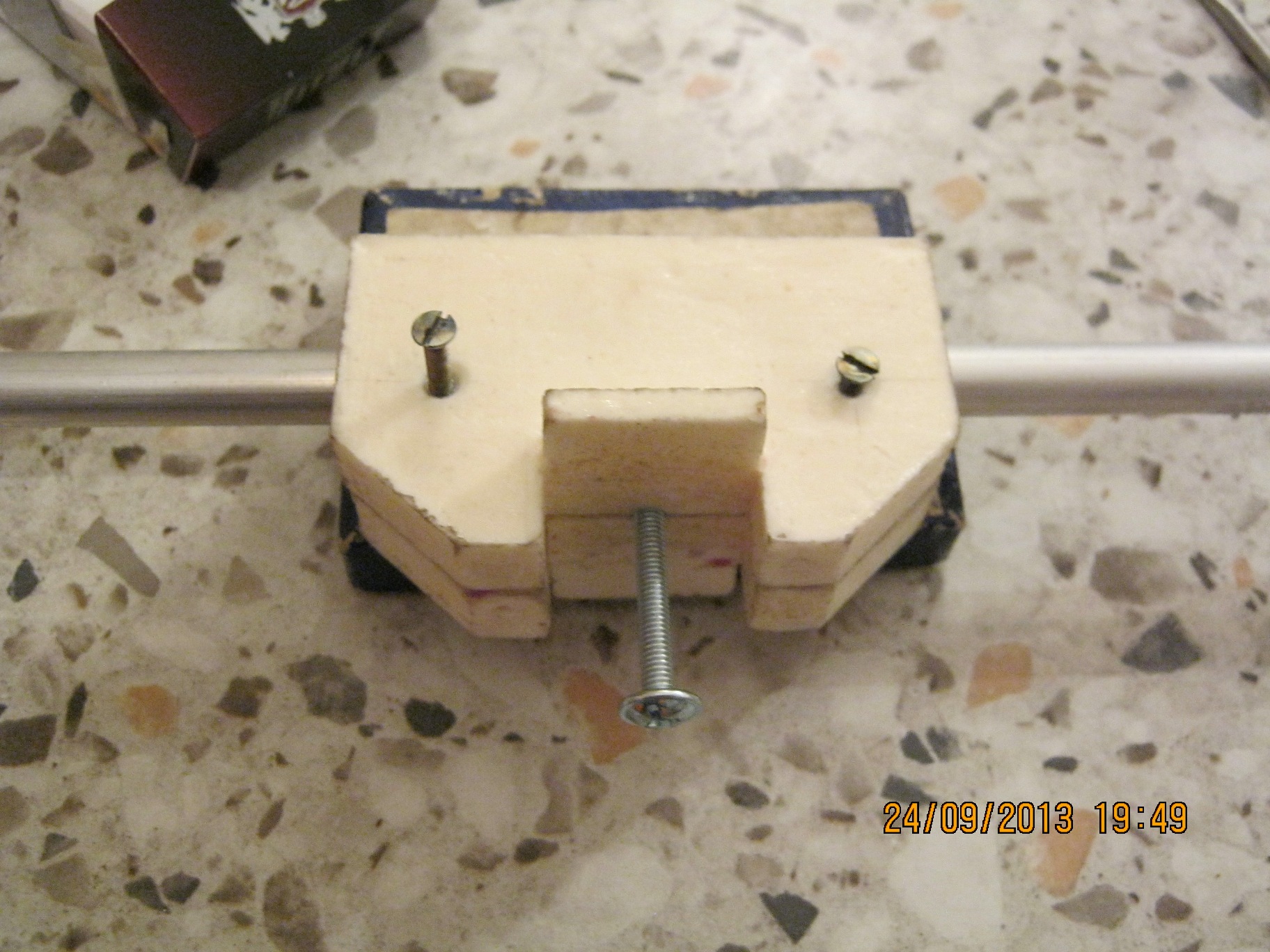

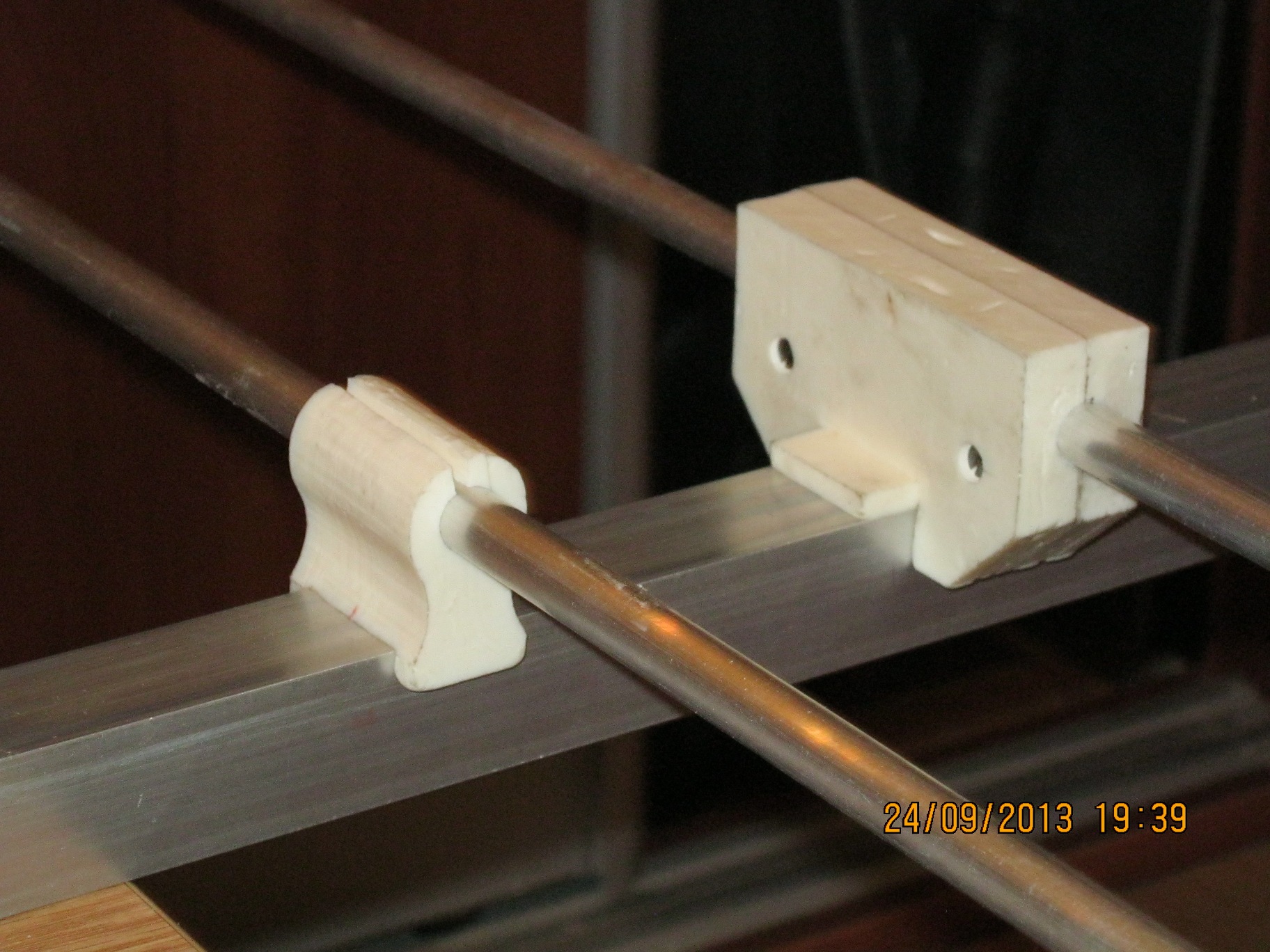

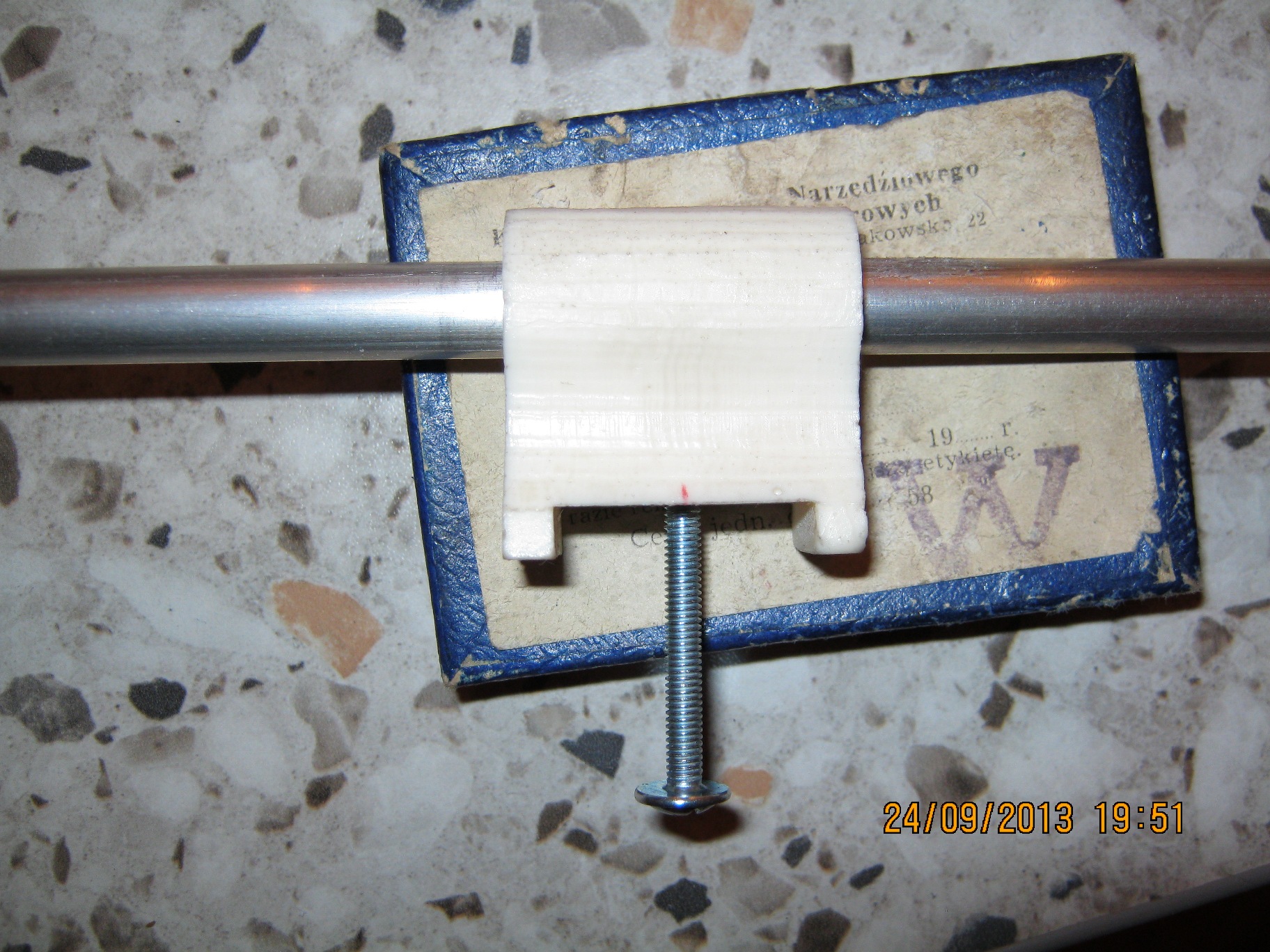

1. твердость\упругость - достаточная для нарезки резьбы и фиксации элементов как на фото, для пущей надежности можно залить прорезь эпоксидкой ;) или тем же пластиком
2. тест в морозильнике выдержало
3. остальное покажет время и наши климатические аномалии
по технологии:
1. точность, точность и еще раз точность и аккуратность изготовления шаблона
2. ручной дрелью не получится сделать точную сверловку под элементы нужен сверлильный станок
3. отливать можно сразу с отверстием под элемент, но использовать для формы полиуретановый компаунд и делать заливочную форму из двух половинок.

Дима полученым результатом доволен. И его следущая антенная на 433мгц будет делаться по тоже технологии и из того же материала.
Все описанное выше не догма и не обязательно к повторению. Мы просто поделились своими мыслями, действиями и результатом.

За сим разрешите откланяться
с Уважением
EW1MU & EW1GR

[EW4M]

Дима полученым результатом доволен. И его следущая антенная на 433мгц будет делаться по тоже технологии и из того же материала.
Все описанное выше не догма и не обязательно к повторению. Мы просто поделились своими мыслями, действиями и результатом.

За сим разрешите откланяться
с Уважением
EW1MU & EW1GR

Спасибо за подробное описание процесса и фото узлов. Впечатляет! Молодцы!
Откланяться не спешите: надеюсь у вас получиться в следующий вторник 1 октября проверить антенну во время дня активности на 2 метрах. Удачи!

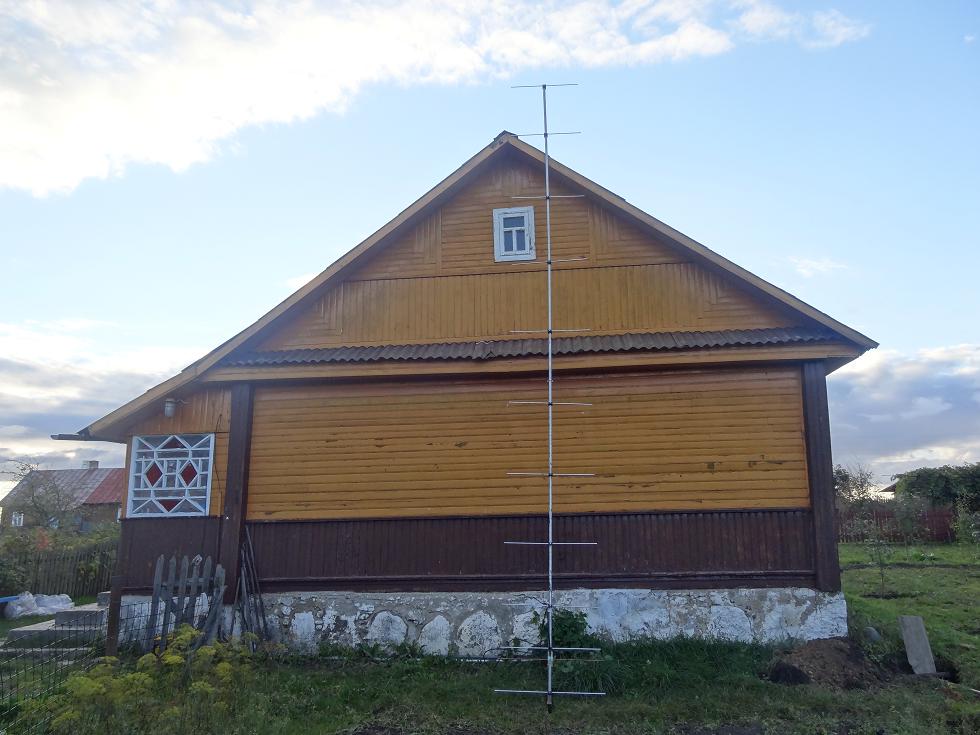

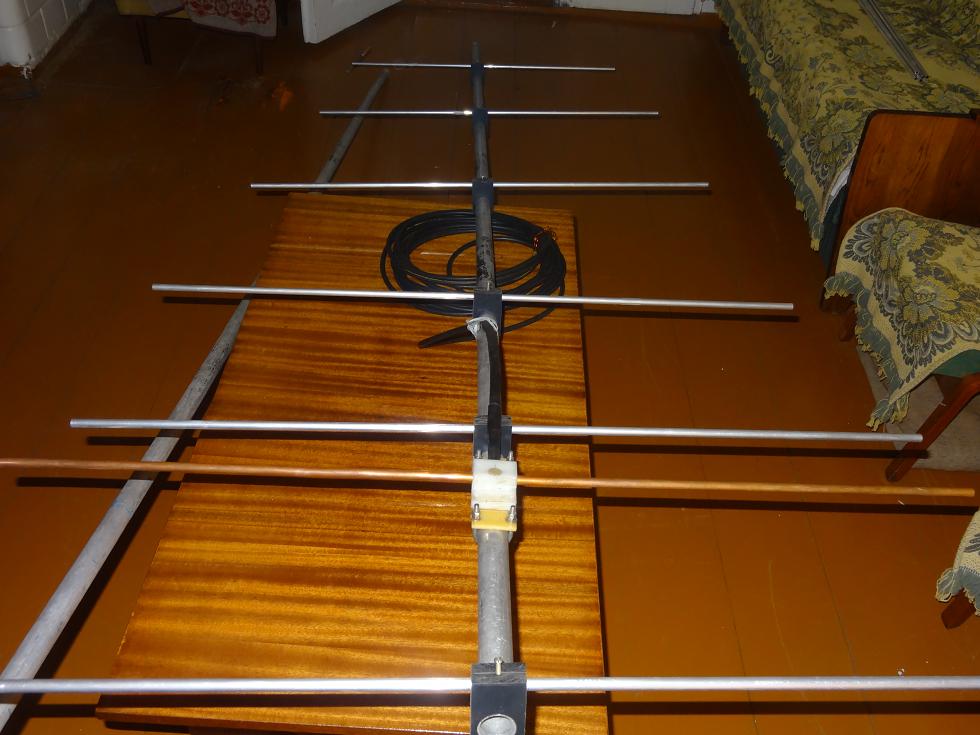

Сегодня в свой выходной поехал на деревню, чтобы заодно сделать разметку бума.Вот что получается-это только половина бума.
73, Казимир

[EW1GR]

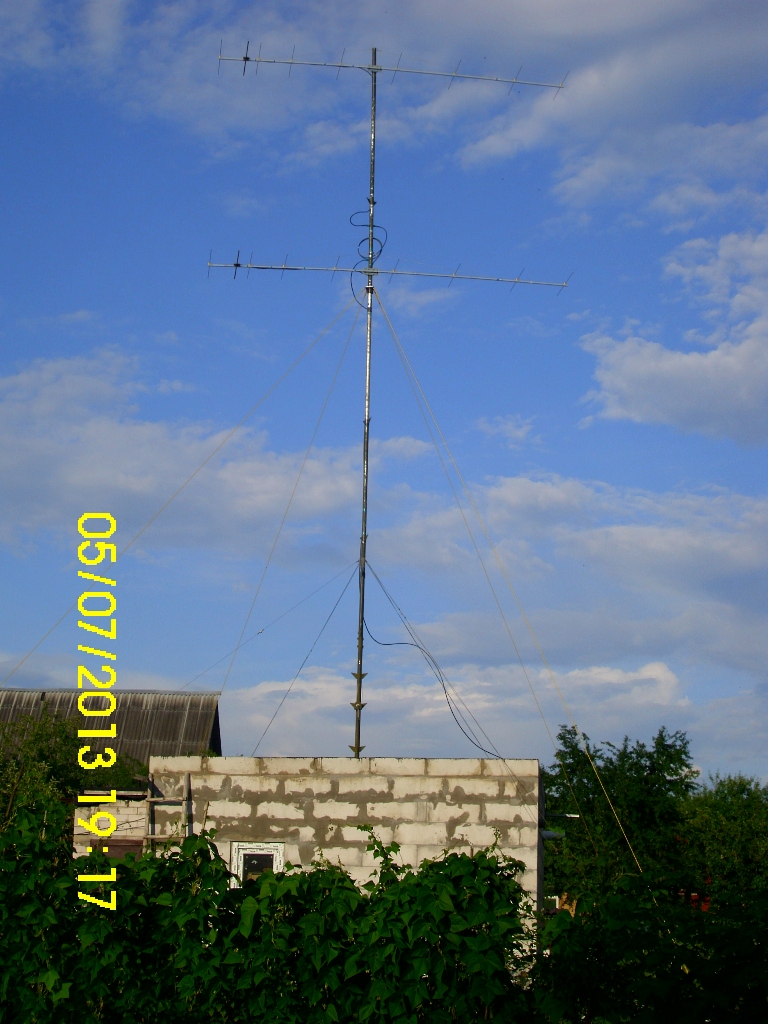

антенное хозяйство EW1MU

ему на смену будут новые антенны, ради чего и затевалась вся эпопея.

[EW4RF]

Кросс Яги выглядит как супер модель:) красива...

[EU1AB]

Молодцы Дима и Александр.Что значит дело делать,а не языками на форуме чесать.

[EW4VX]

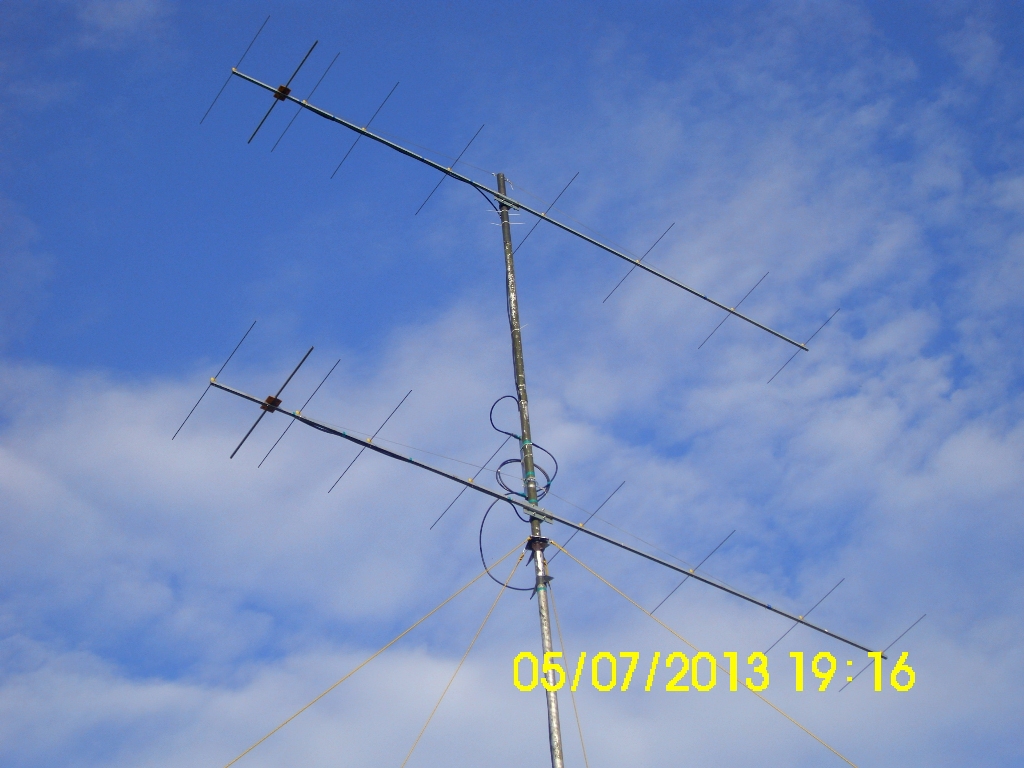

Антенное хозяйство EW1MU

Мачта вращается? Если да,то подскажите пожалуйста устройство крепления растяжек к мачте.

[EW1MU]

Антенное хозяйство EW1MU

Мачта вращается? Если да,то подскажите пожалуйста устройство крепления растяжек к мачте.

Мачта вращается! Применяется дюралевая пластина 4мм с отверстием чуть больше диаметра мачты к которой прикручен ОПОРНЫЙ ПОДШИПНИК передней стойки амортизатора Рено-19, Рено-меган, сценик, лагуна. Та же система используется на выездных антеннах команды EW1WA. Подшипник ложится на ступеньку от этой же мачты. При случае сделаю фото узла, если есть интерес. В полевых антеннах подшипник опирается прямо на стакан сочленения труб мачты, на даче труба 55мм, а для поля кажется 65мм.
73! Дима.

[EW4VX]

Ещё один вопрос,чем растягивали мачту? Трос - синтетика или сталь?
И ещё(простите ),нижний ярус,тоже с подшипником?

[EW4M]

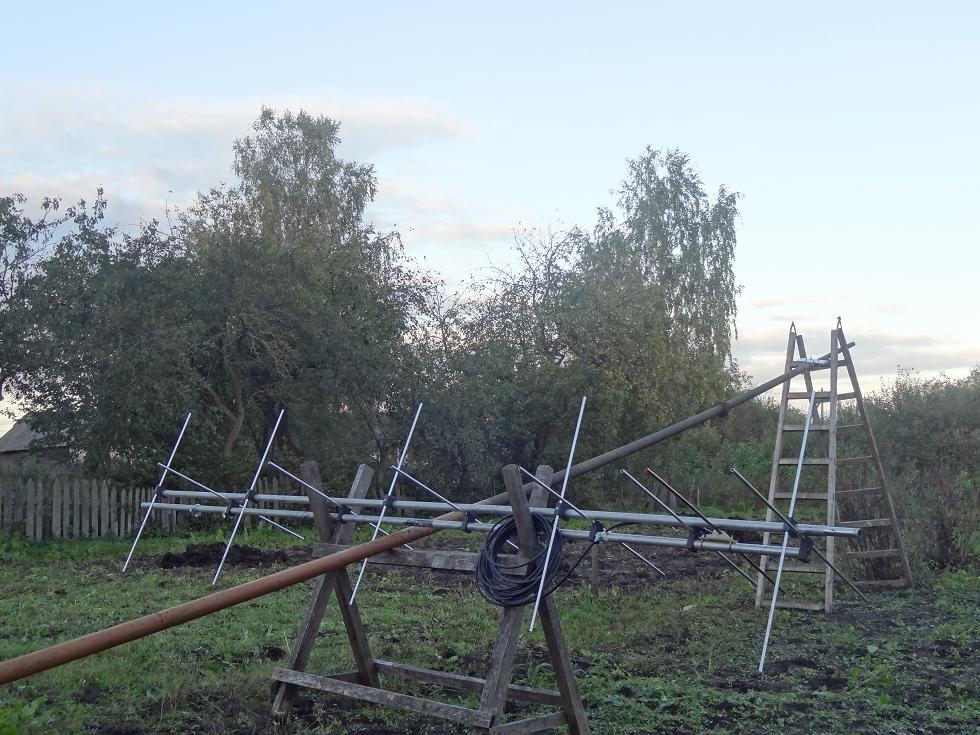

Вчера после ночной смены поехал на деревню заниматься антенной на двойку.

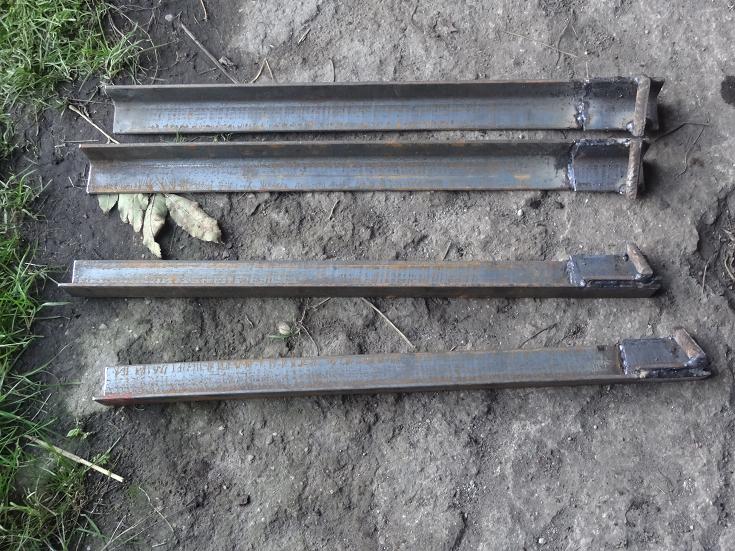

Первым делом с помощью соседа сделали колья для крепления оттяжек мачты, приварив к уголку отрезки арматуры.
Соединил две половинки бума с уже закрепленными элементами.
Мачта старая из 57мм стальной трубы 12м высоты,которая использовалась 30 лет назад для двойных квадратов на десятку.
Вращение было внизу ручным с фиксаций через 22,5 градуса.
Антенна будет закреплена на высоте 10,5 метров. Оттяжки будут на высоте 8,7 м,
а колья уже загнаны в землю на расстоянии 7,3м.
Осталось растянуть бум от провиса, прикрепить оттяжки, собрать команду для подъема.

[EW1MU]

Ещё один вопрос,чем растягивали мачту? Трос - синтетика или сталь?
И ещё(простите ),нижний ярус,тоже с подшипником?

Верхний ярус синтетика 6мм, станок-стальной трос. В механизме подъёма станка достаточные зазоры для вращения мачты, раньше пробовали класть подшипник под пятку мачты, но тогда антенна была похожа на флюгер, куда ветер туда и антенна.
73! Дима.

[EW2GI]

tu EW4MM
Как думаете,сварка на кольях не подведет? Мачта все же тяжеловата.

[EU4A]

... поехал на деревню заниматься антенной на двойку...

Знакомые места...
Очень неплохо получается
Надо опускаться ниже - 3 el 7 MHz?
Левее от вида на дом редуктор с мачтой дожидается

[EW4M]

tu EW4MM
Как думаете,сварка на кольях не подведет? Мачта все же тяжеловата.

Будем надеяться, все-таки варил бывший сварщик хоть и не на профессиональном сварочнике...
Да и главное, что антенна легкая -хотя бум 7 метров. Квадраты на 28 стояли (хотя на стальном буме были тяжеловаты),
но мачта была без оттяжек и крепилась у конька крыши.
73, Казимир

[EW4M]

... поехал на деревню заниматься антенной на двойку...

Знакомые места...
Очень неплохо получается
Надо опускаться ниже - 3 el 7 MHz?
Левее от вида на дом редуктор с мачтой дожидается

Привет,Павел.Тебя не выловить в скайпе.
Ты же знаешь, что на двойку это временная позиция-по сравнению с городом яма с учетом зданий на 50 метров ниже,так что запад у меня закрыт городом.
А про сороковку будем говорить когда привезешь трубы, да и унжа еще не проржавела...

[EW1MU]

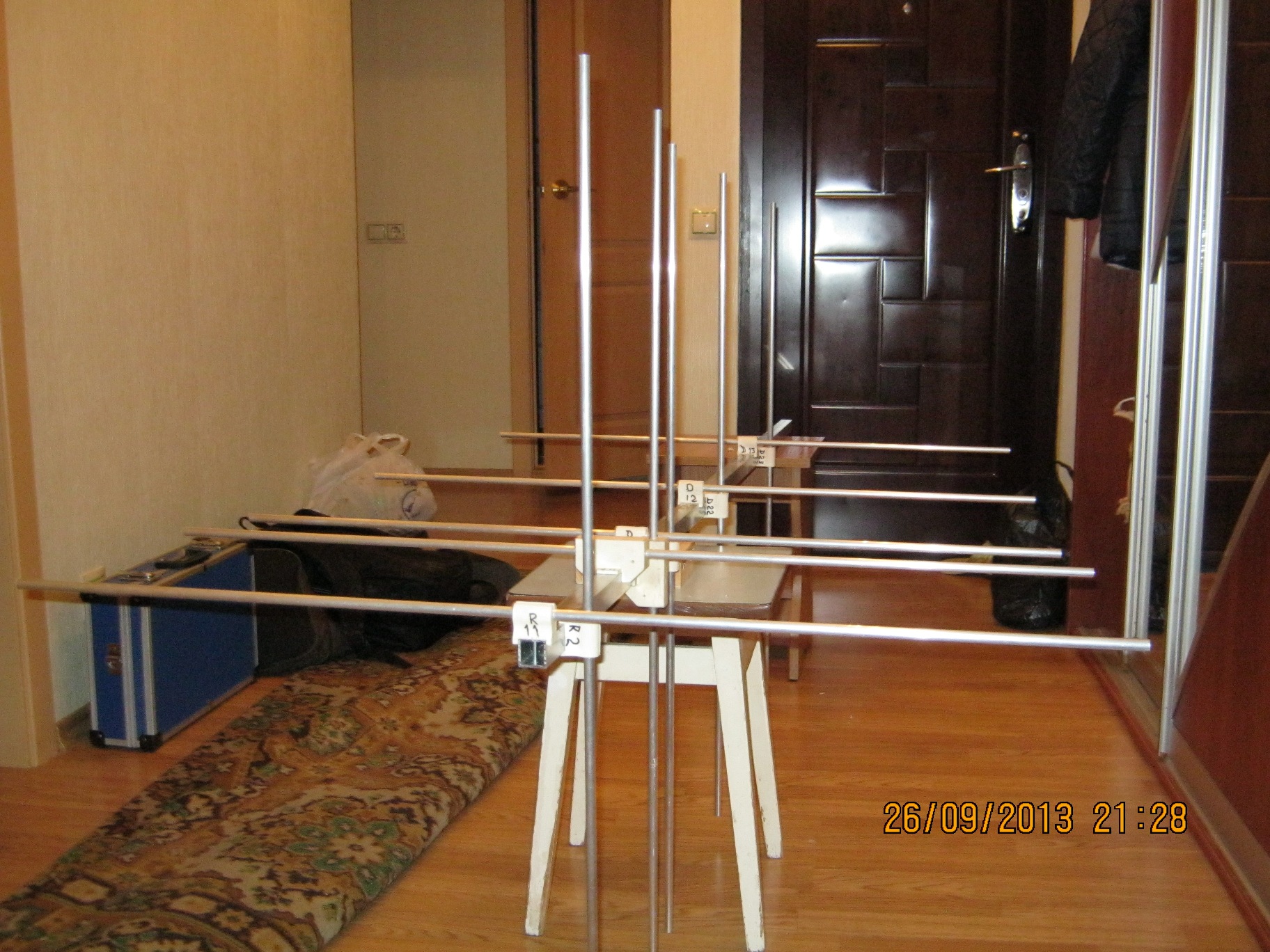

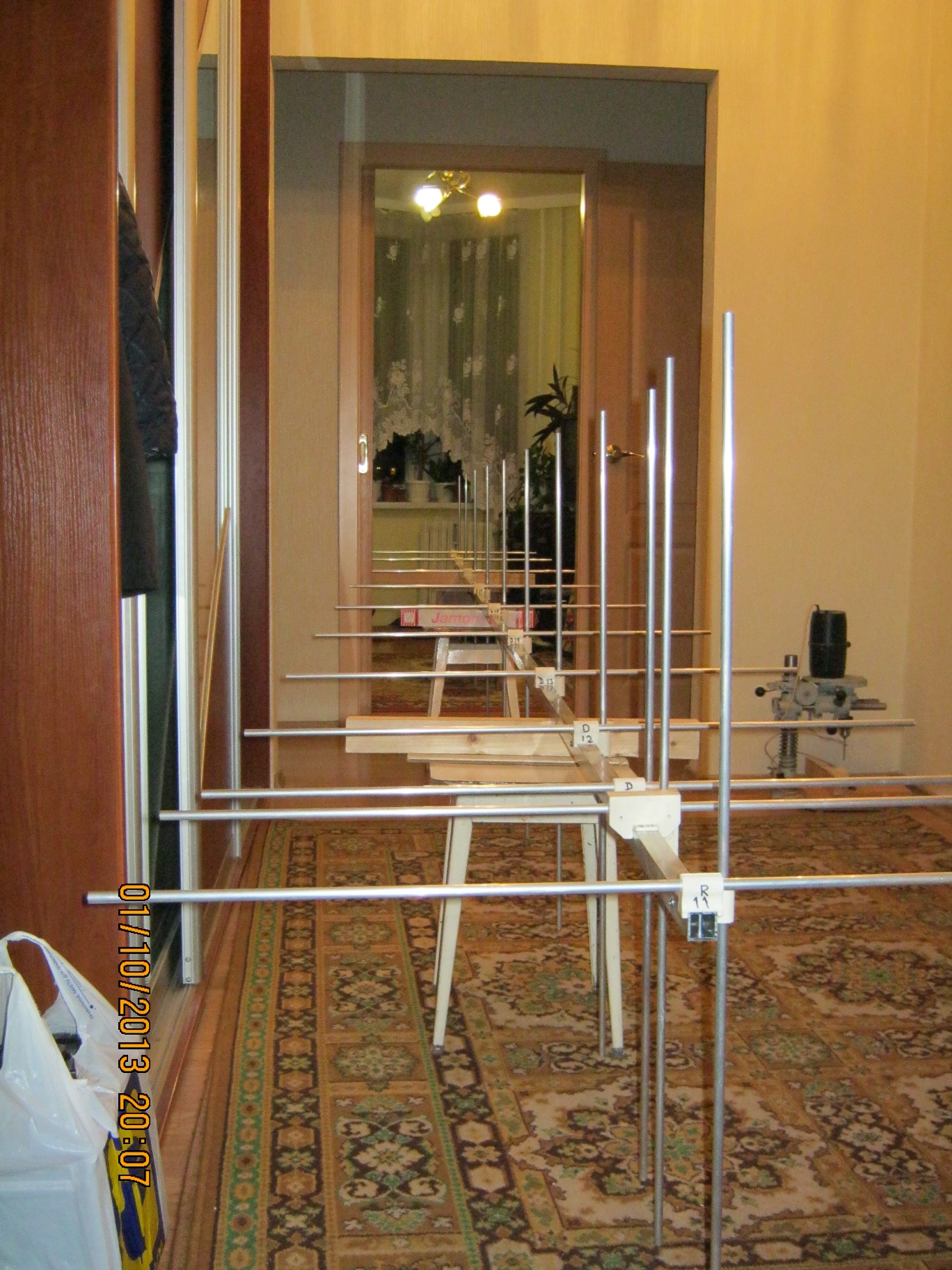

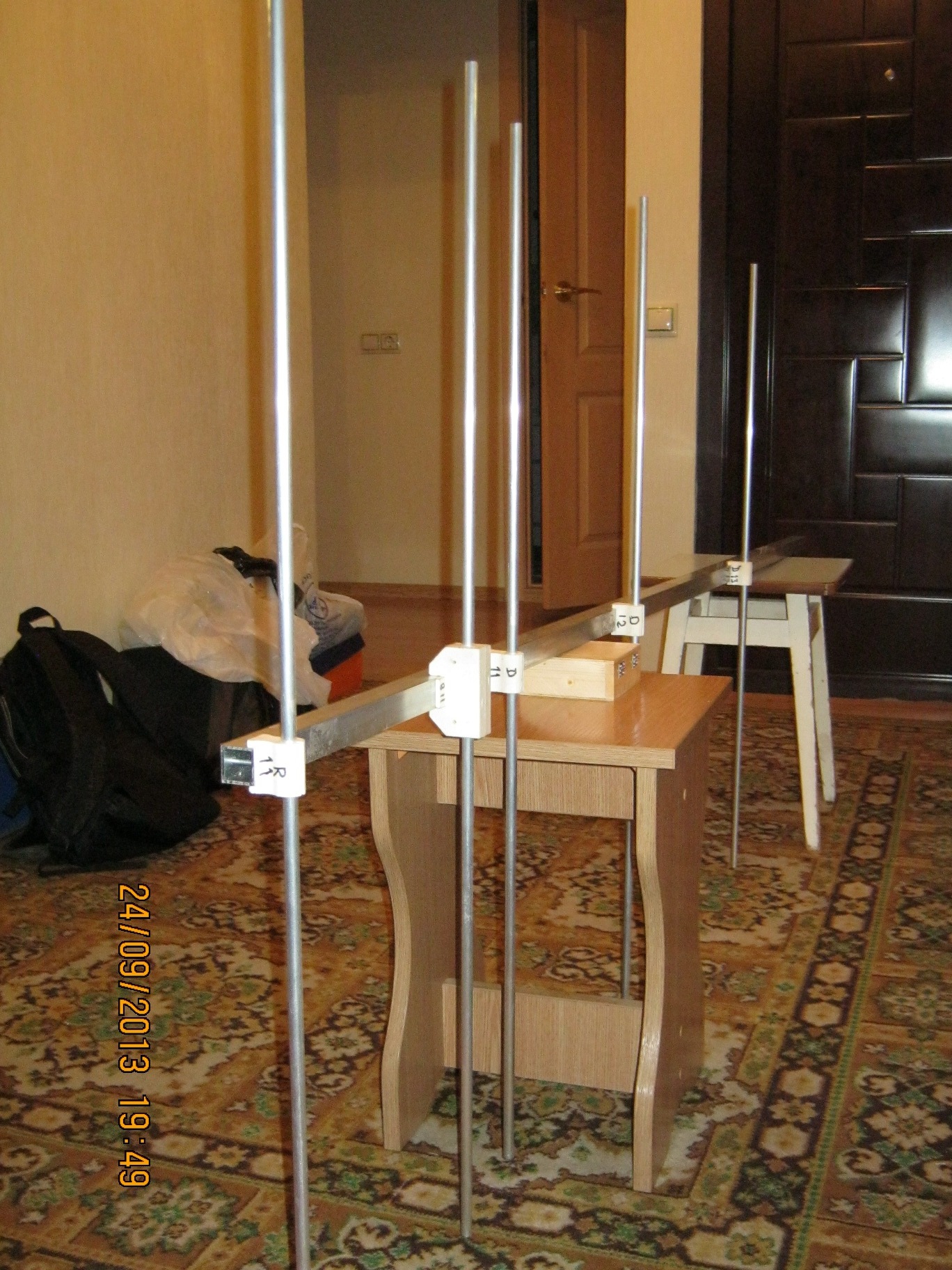

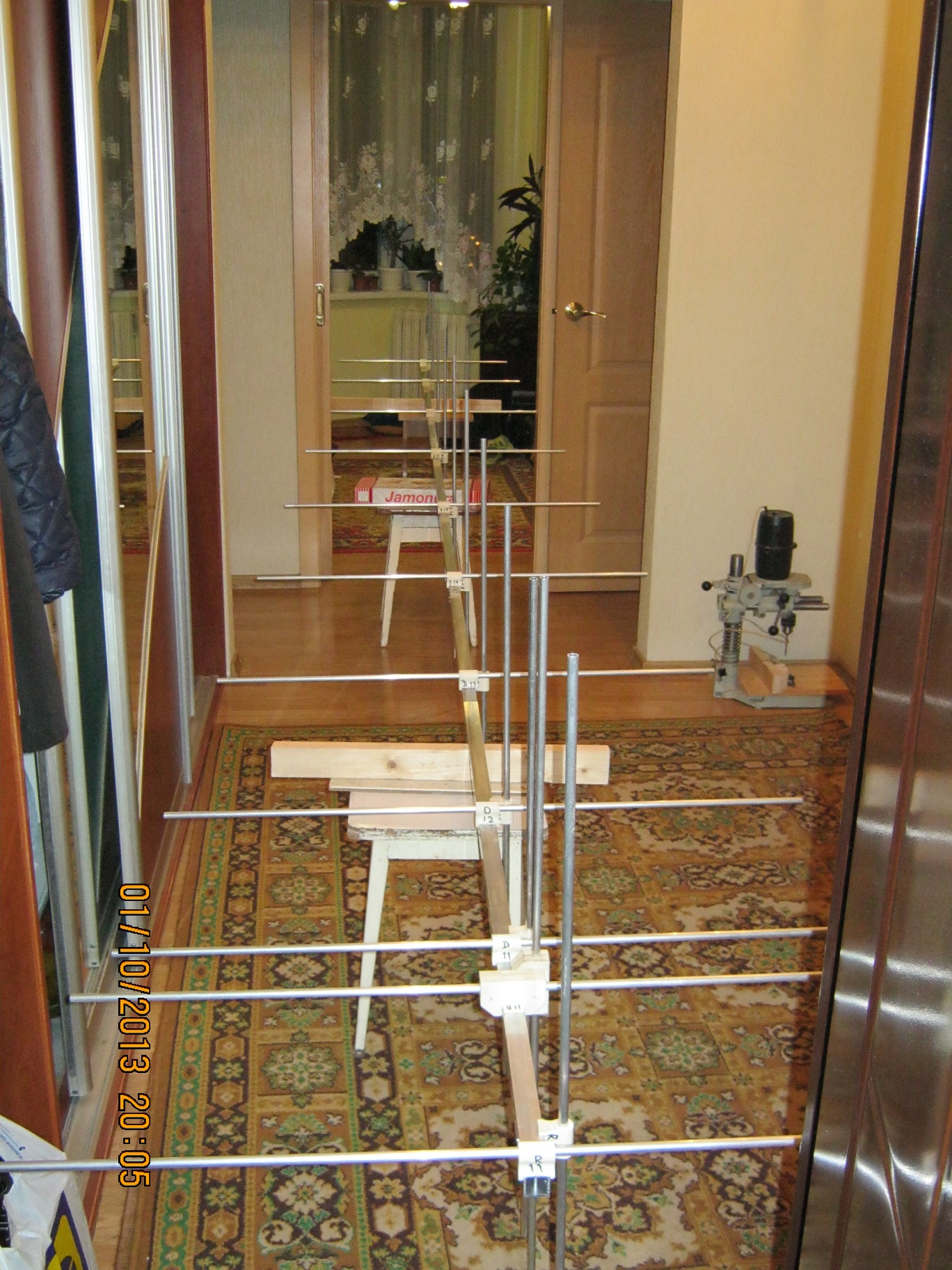

Ну вот в принципе полностью готовая антенна LE2E00S6 в "железе"

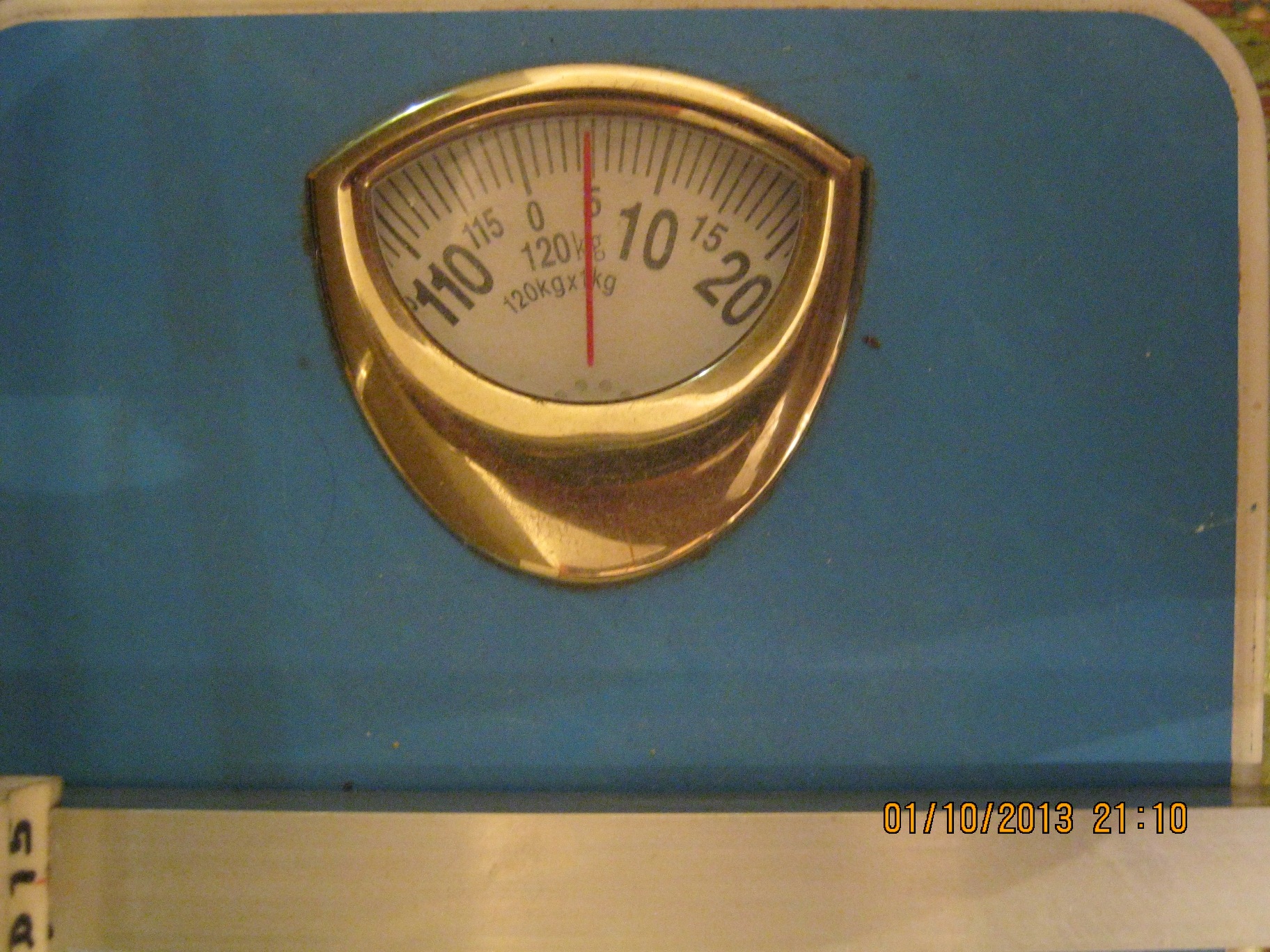

Вес антенны без кабелей.

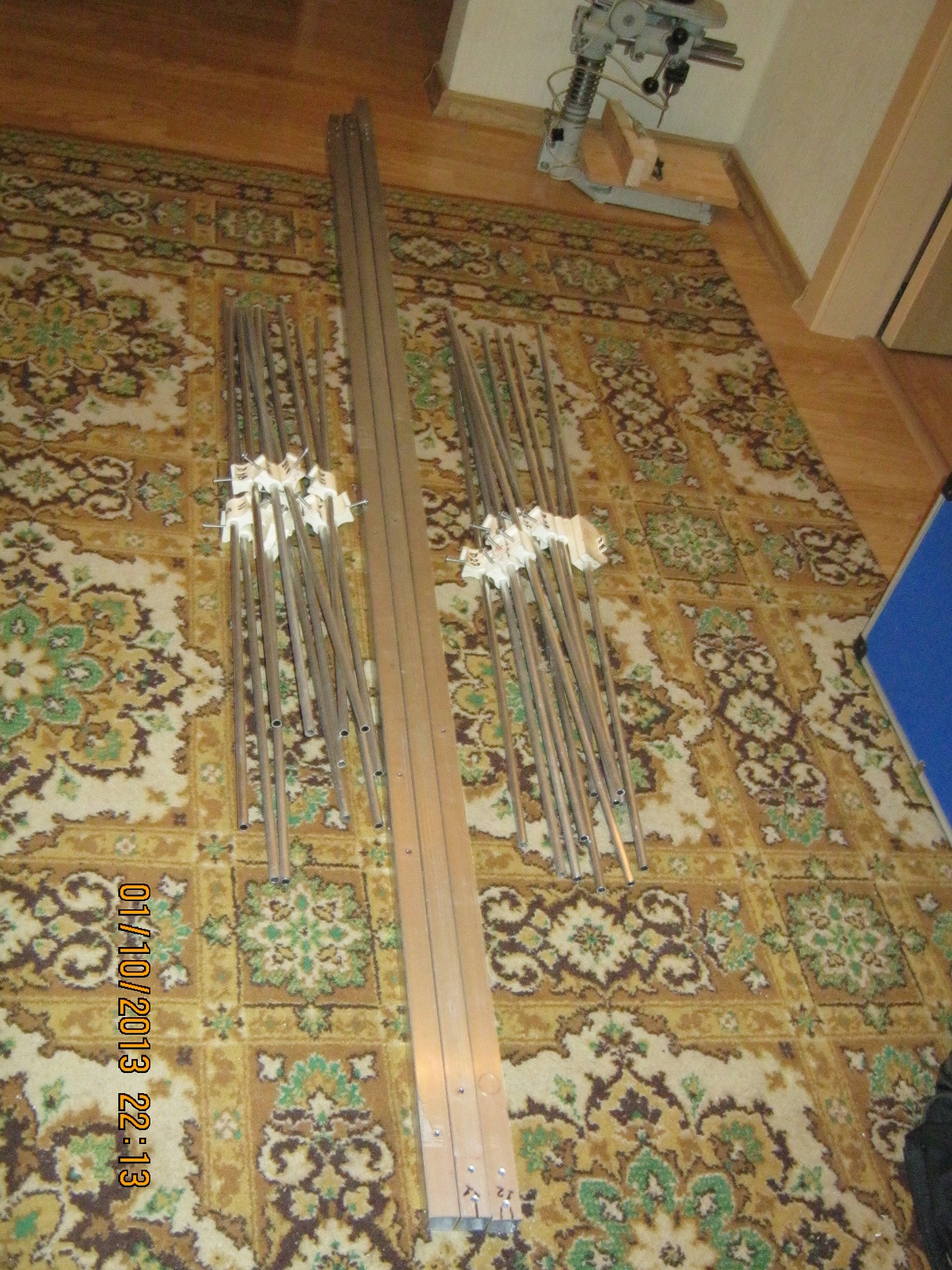

Транспортировочное состояние.

P.S. Если до выходных приму решение по кабелю, то на выходные поеду устанавливать антенну.
73! Дима

[EW1GR]

Сегодня в торжественной обстановке была поднята антенна!!!!!!
EW1MU провел замеры характеристик

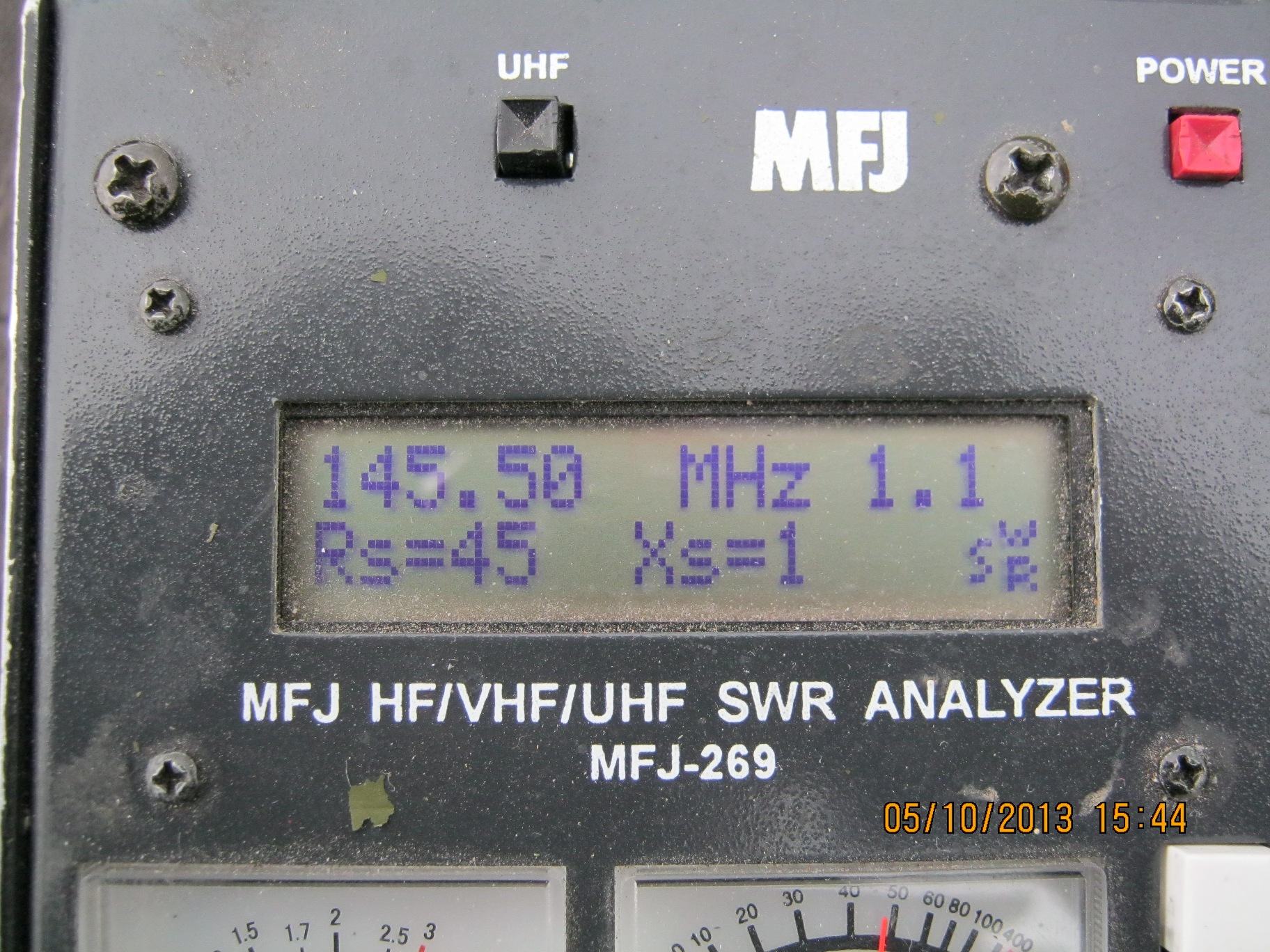

145.700 ксв 1.0 ;реактивность 0 ; сопротивление 45ом
145.500 - ксв 1.1 ;реак 1 ; соп 45ом
144.300 ксв 1.0 ;реак 3 ; соп 52 ом

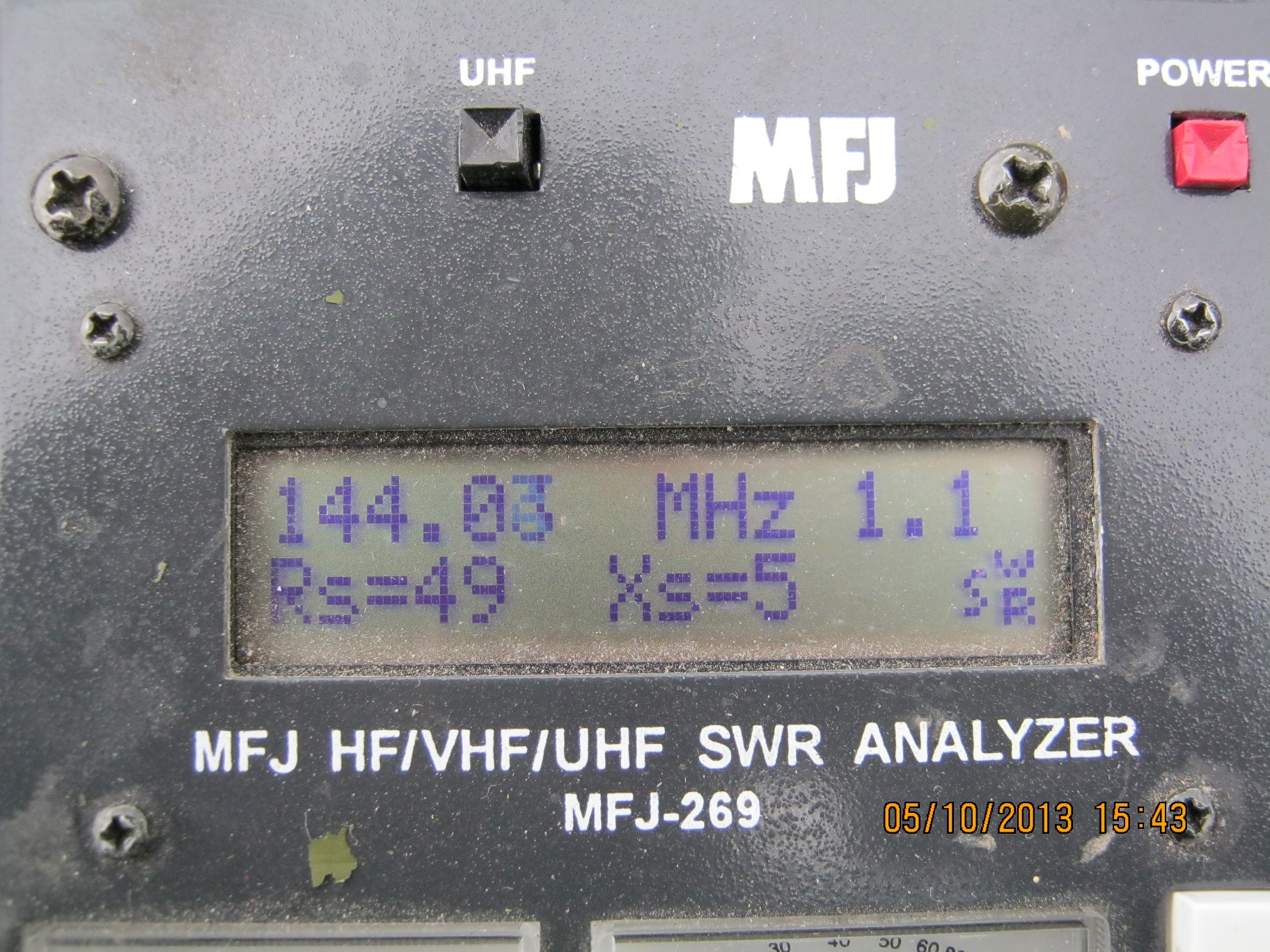

144.050 ксв 1.1 ;реак 5 ; соп 49 ом

итогом Дмитрий остался доволен

УРА!!!!!!!!!!!

[EW1MU]

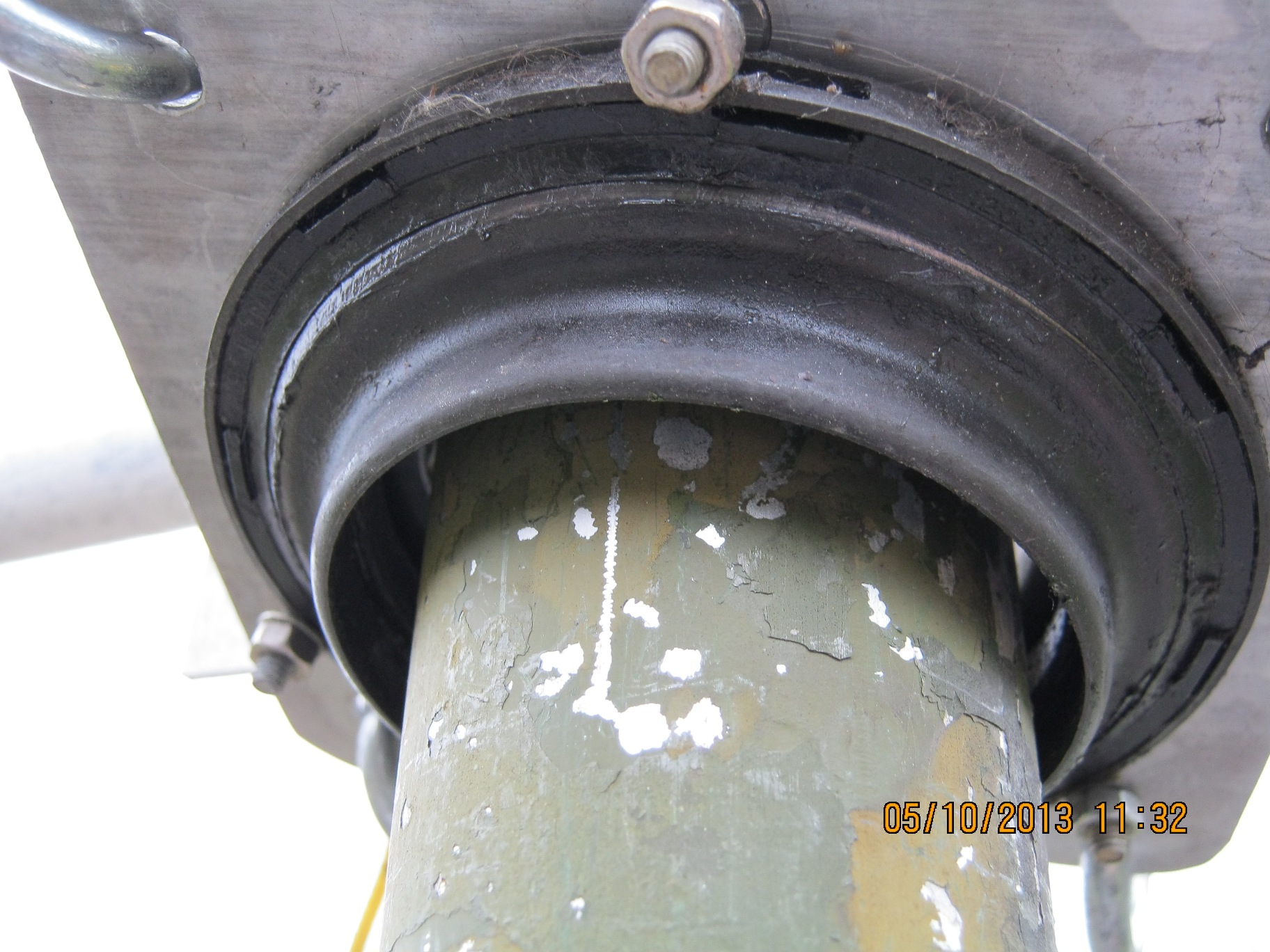

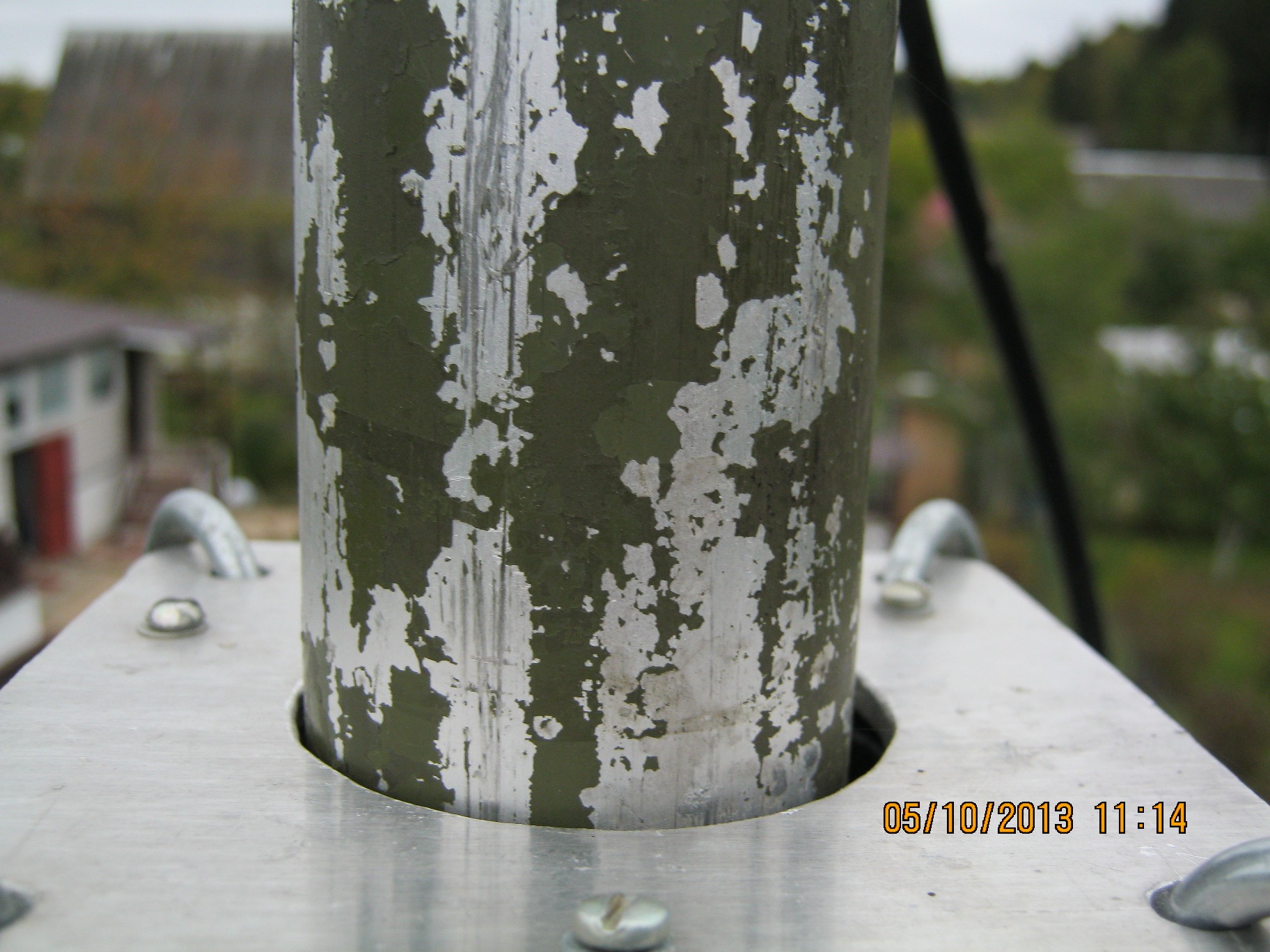

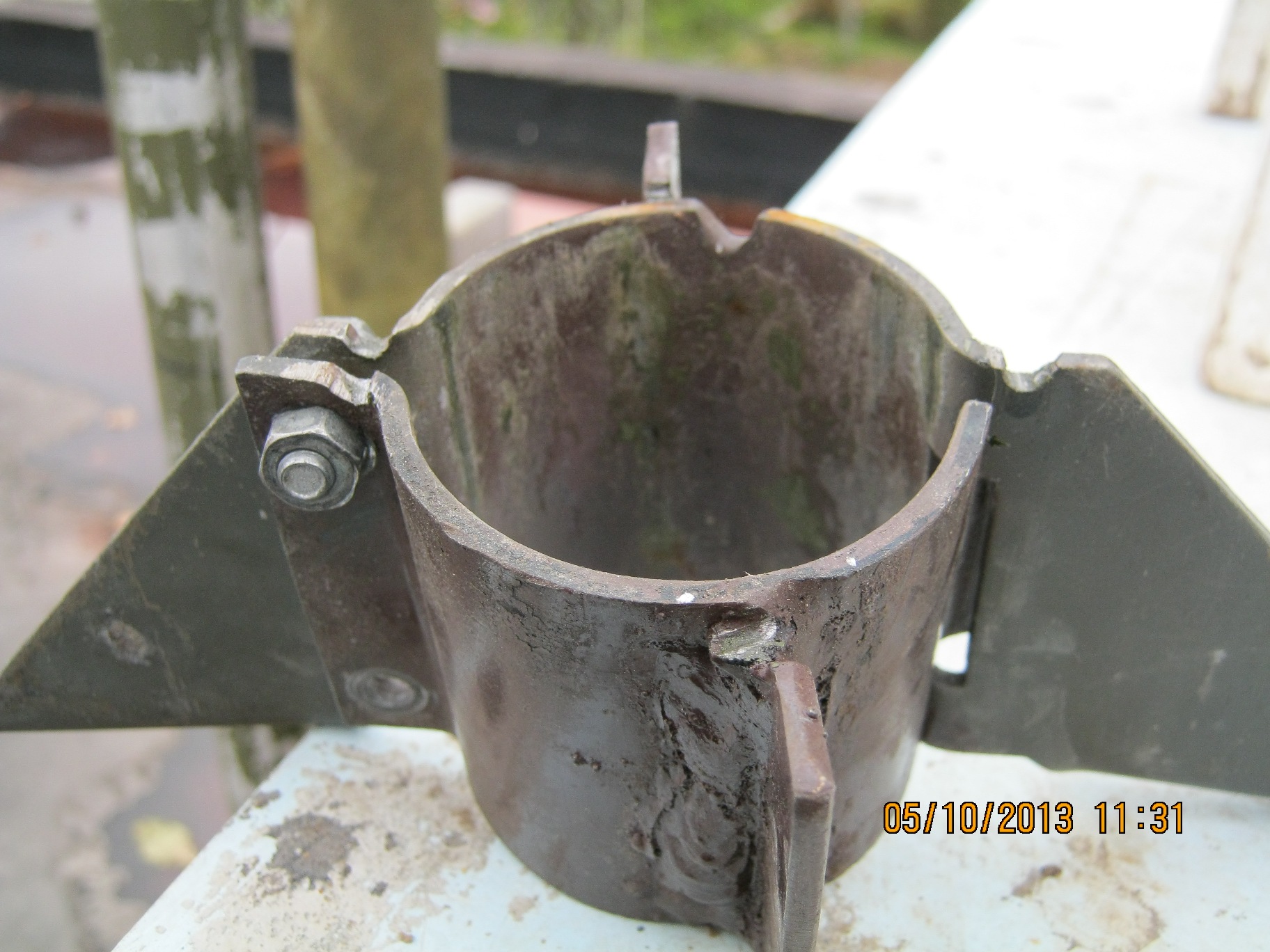

Как и обещал Ивану EW4VXC сфотографировал узел опорного подшипника. Может кому и пригодится на практике.

[EW1MU]

Продолжение.

[EW1MU]

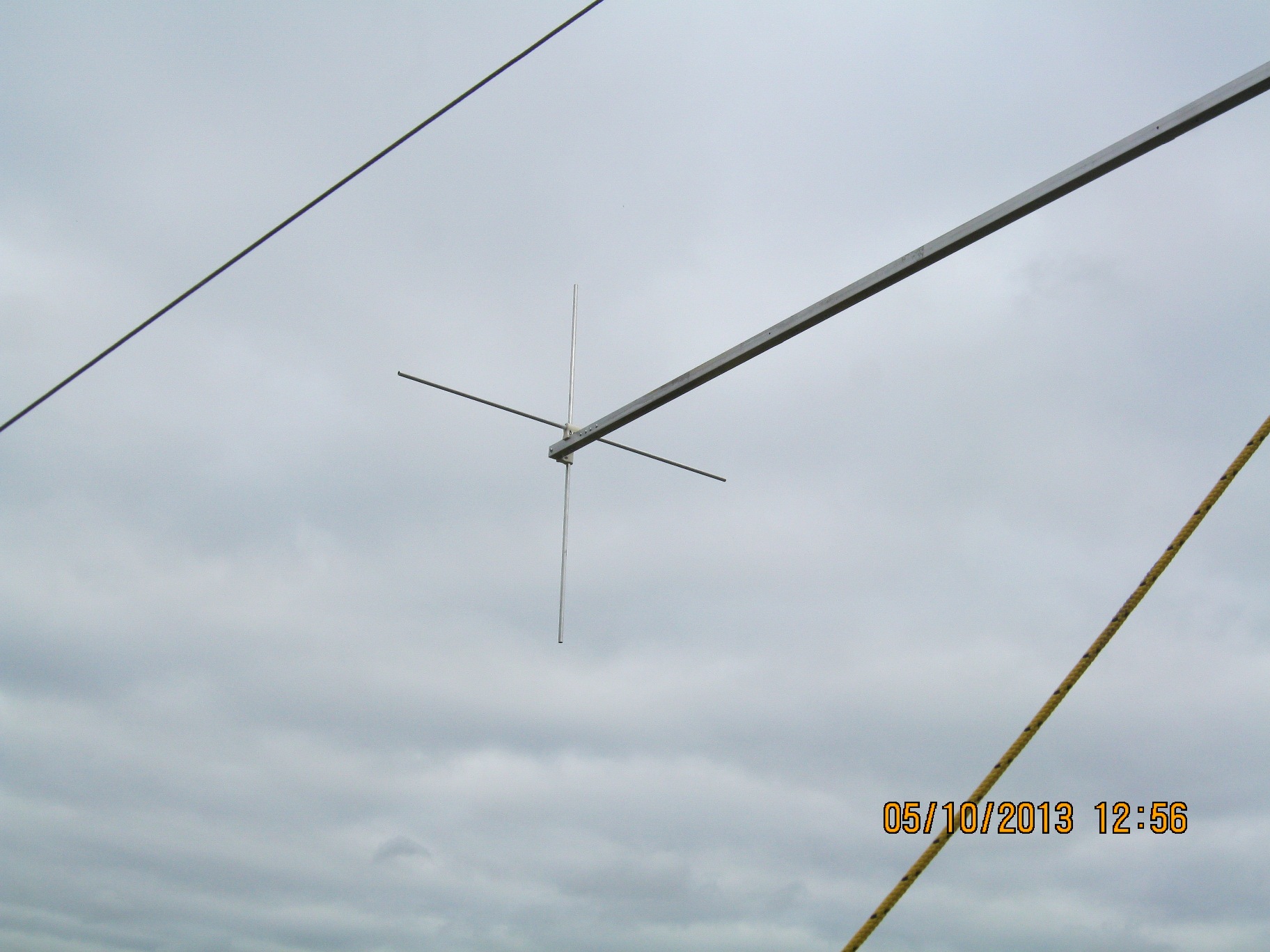

Заключительная фаза во всей работе, сборка антенны по месту.

По времени на фото можно судить о времени сборки антенны, с учётом затрат на фотографирование, подкручивания мачты под место монтажа.

В нижнем левом углу хорошо видно на чём приходилось стоять и постоянно слазить и влезать на эту конструкцию.

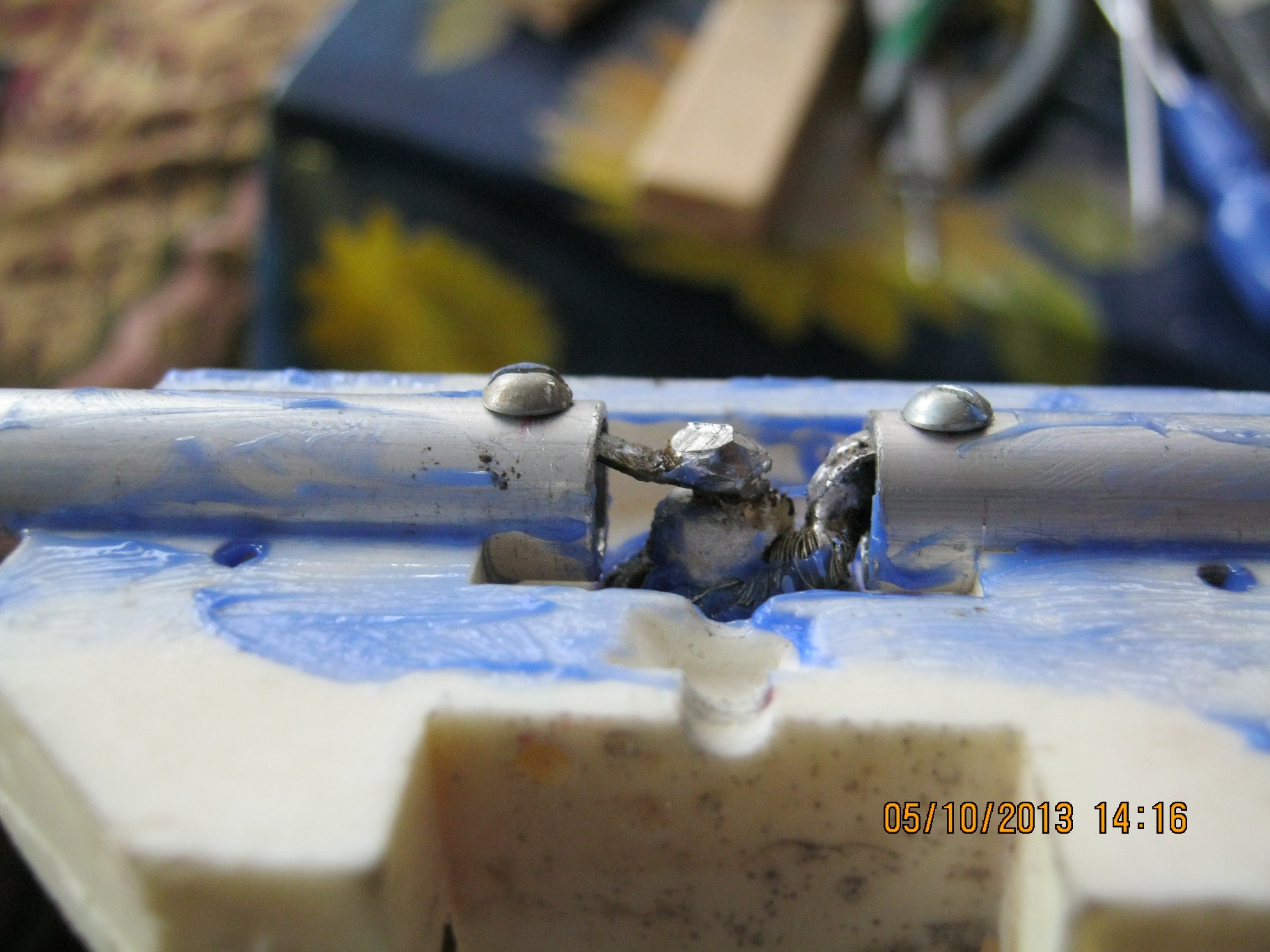

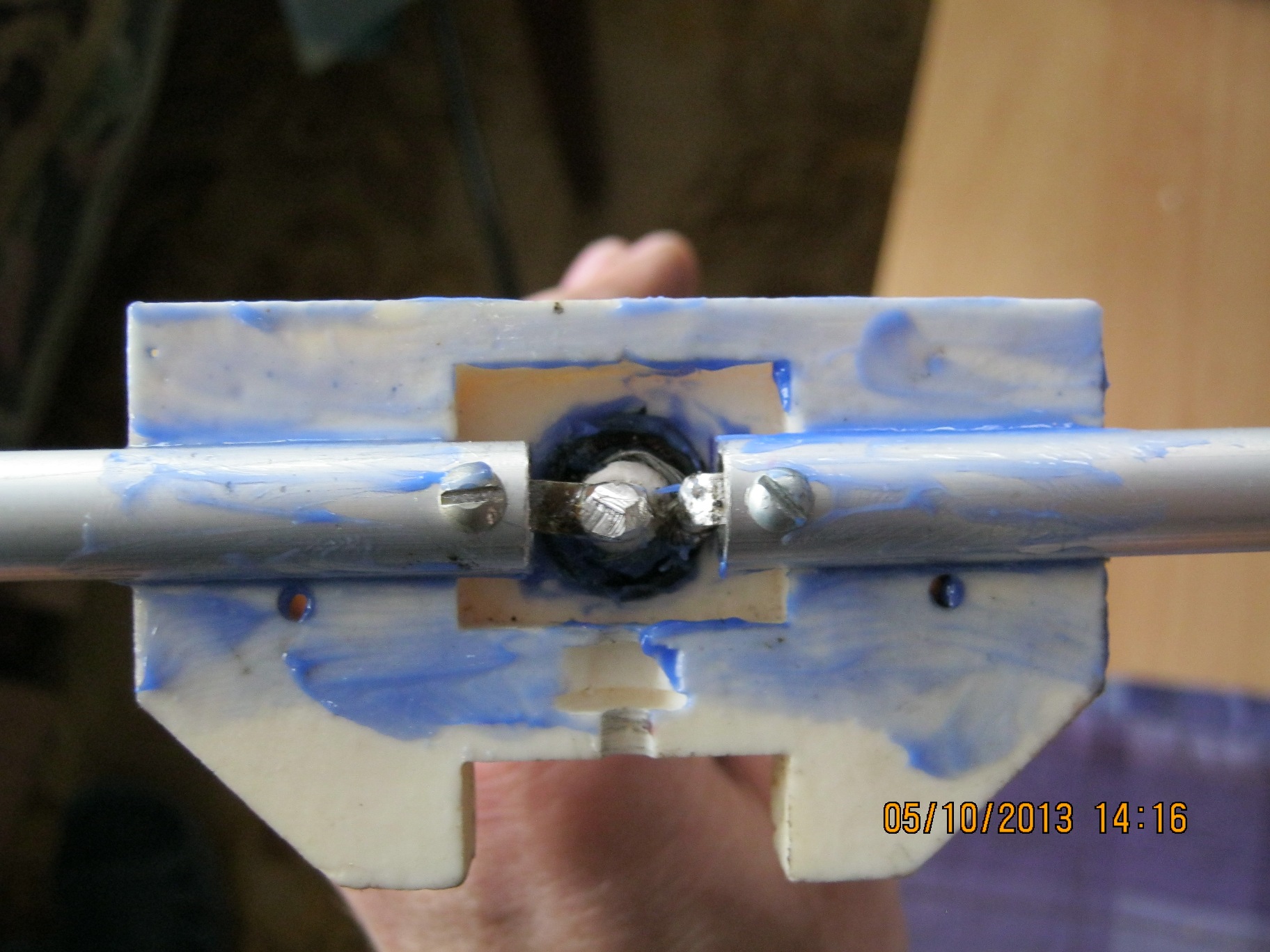

Так выглядят внутренности вибратора.

[EW1MU]

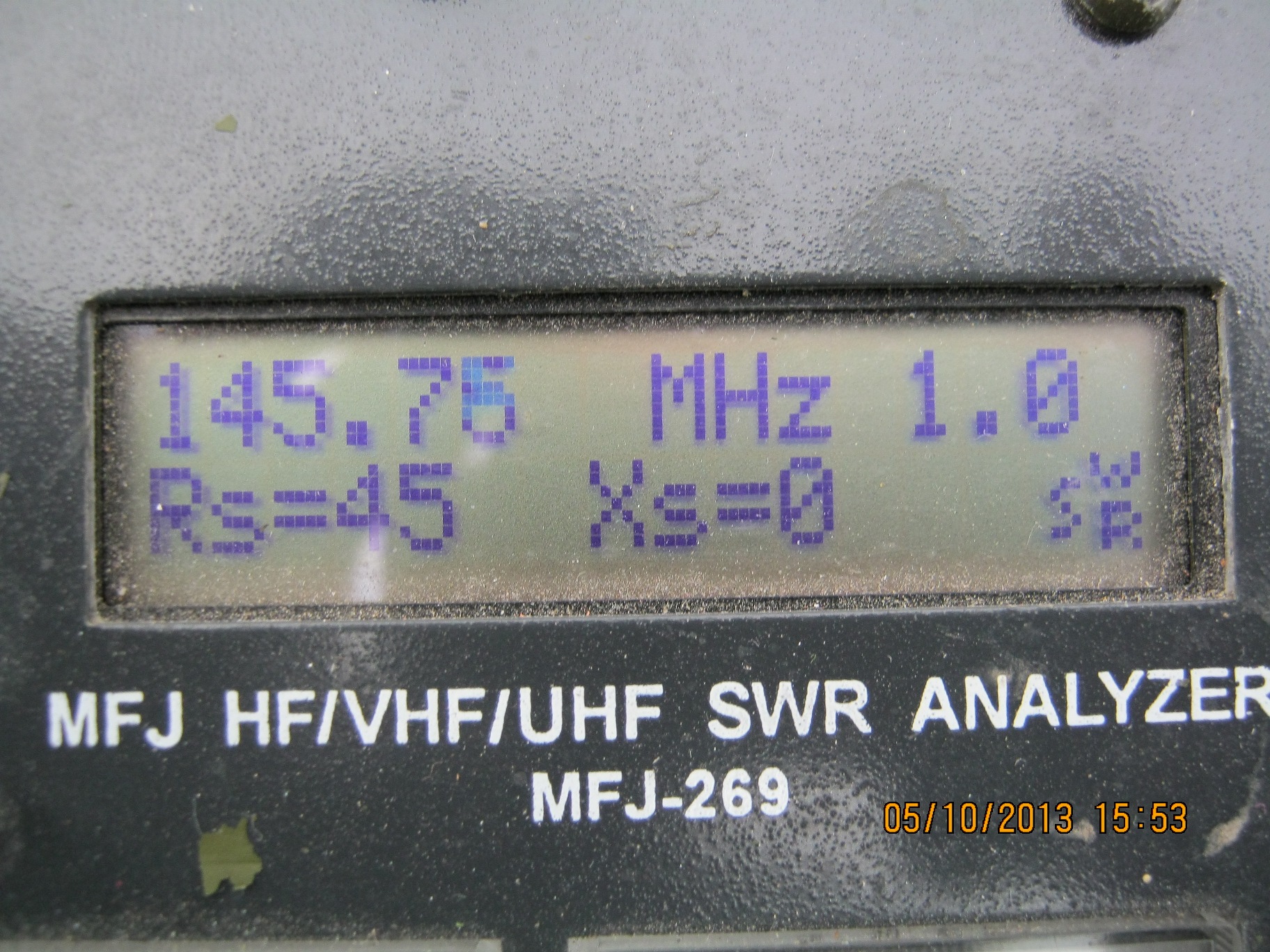

Фото с прибора для горизонтальной поляризации.

А это вертикальная поляризация

[EW1MU]

Хочу выразить огромную благодарность автору антенны ВАЛЕРИЮ ИВАНОВИЧУ RA3LE за его прекрасные конструкции со 100% повторяемостью, СПАСИБО ВАМ ОГРОМНОЕ!!!
Впереди изготовление фрейма и второй такой же антенны только с прозрачными креплениями.

P.S. Хочется надеяться что при личной встрече с Валерием Ивановичем, мне не стыдно будет смотреть ему в глаза за качество изготовления его конструкций!!!
73! Дима.

[EW4VX]

Просто супер! Спасибо за фотки. Подскажите,жёлтенькие тросы как стоят,долго(вода,мороз,солнце)? Хочу приобрести DanLine на R Quad но они игнорируют уже 2ое письмо

[EW1MU]

Добрый день Иван!
К сожалению не отвечу на ваш вопрос т.к. данную верёвку использую только с лета этого года, думаю что после зимы уже можно будет судить о её долговечности.
73! Дима.
